Всё по ПВК Электроника МС 0585: Мнения, фото, вопросы.

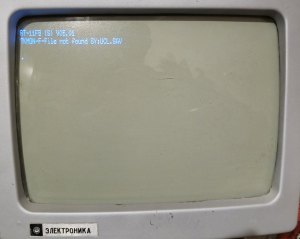

Программная ошибка. Выскакивала периодически на стадии загрузки при проблемной дискете, контроллере НГМД, контроллере НМД, бедах винчестера в системной области либо проблемах со шлейфами.
А вообще, когда я дисководы на TEAC заменил- жизнь стала проще!

С ужасом вспоминаю советские дисководы. То сами барахлят, то дискеты портят

Цитата:

---

Сообщение от Denkixot

Программная ошибка.

---

Спасибо!
Интересно, почему её ни в одном описании нет....

Про описания не скажу, а возникает при ошибке считывания одного из системных файлов

А где выложены в сети дистрибутивы дискет из комлекта поставки??? ;-) ;-) ;)

Чисто как предположение, может дисковод по 0-й дороге промахивался и попадал не в 0, такое у 5305 я ловил, когда датчик 0-й дороги был выставлен не точно.

А как снести систему с HDD ?
Или как загрузиться с дискеты?
У меня при закрытов дисководе выдает ошибку при включении. При открытом - сразу грузится система с HDD.
Мне надо снести систему с HDD и заново поставить систему.

Цитата:

---

Сообщение от dk_spb

Или как загрузиться с дискеты?

---

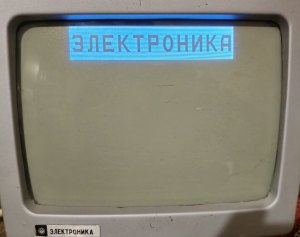

Вставить дискету (закрыть шторку) ровно в момент начала прорисовки надписи ЭЛЕКТРОНИКА
При закрытом изначально и должна ошибку выдавать, это норма

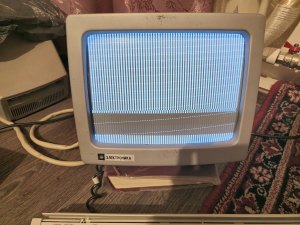

А не существует ли тестов для НВ1 и НВ2, которые позволяют определить битые РУшки?
Может не воронежские, а дековские хотя бы?

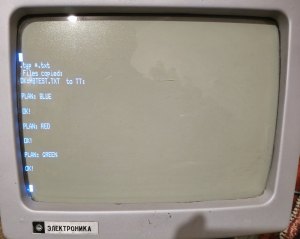

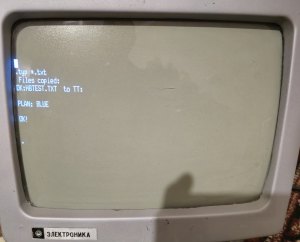

Пока в далеко не полном объёме, но - Микроскоп для P/OS :)

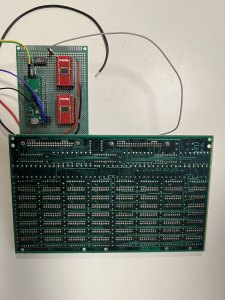

Я для тестирования модулей памяти слепил небольшую платку на основе pi pico и двух левел-шифтеров SN74LVC4245APWR на каждую линию ШД разъема модуля памяти. Позволяет за раз оттестировать 4 банка (32 микросхемы). Насчёт полной адекватности теста сказать не могу, но битые мс находит и при их замене ошибки пропадают.
https://pic.maxiol.com/thumbs2/17378...0.img3186j.jpg
Алгоритм сначала прогоняет тест записи-чтения 0x55 0xAA, затем проводит бесконечный тест случайными значениями. Прикладываю код, может пригодится кому:

Скрытый текст

Код:

---

#include <stdio.h>
#include "pico/stdlib.h"
#include "hardware/gpio.h"
#include "hardware/uart.h"
#include "pico/rand.h"

#define UART_ID uart0
#define BAUD_RATE 115200

// We are using pins 0 and 1, but see the GPIO function select table in the
// datasheet for information on which other pins can be used.
#define UART_TX_PIN 0
#define UART_RX_PIN 1

#define A01 2
#define A02 3
#define A03 4
#define A04 5
#define A05 6
#define A06 7
#define A07 8
#define A08 9
// reserved for RU7
#define A09 10
#define ADDRESS_SHIFT 2

#define D00 11
#define D01 12
#define D02 13
#define D03 14
#define D04 15
#define D05 16
#define D06 17
#define D07 18
#define DATA_SHIFT 11

#define RAS1 20
#define RAS2 19
#define WE_L 21
#define WE_M 22
#define CAS 26
#define DATA_DIR 27
#define SHIFT_EN 28

uint32_t gpio_address_mask;
uint32_t gpio_data_mask, gpio_controls_mask;

void write_address(uint8_t wr_bank, uint8_t ras_bank, uint16_t high_address, uint16_t low_address, uint8_t write_data) {

    gpio_set_dir_out_masked (gpio_data_mask);
    gpio_put (DATA_DIR, 0);
    __asm volatile ("nop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\n");


    gpio_put_masked (gpio_data_mask, write_data << DATA_SHIFT);
    gpio_put (wr_bank, 0);
    __asm volatile ("nop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\n");

    gpio_put_masked (gpio_address_mask, low_address << ADDRESS_SHIFT);
    __asm volatile ("nop\nnop\n");

    gpio_put (ras_bank, 0);
    __asm volatile ("nop\nnop\n");

    gpio_put_masked (gpio_address_mask, high_address << ADDRESS_SHIFT);
    //__asm volatile ("nop\nnop\n");

    gpio_put (CAS, 0);
    __asm volatile ("nop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\n");
    __asm volatile ("nop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\n");

    gpio_put (CAS, 1);
    gpio_put (ras_bank, 1);
    gpio_put (wr_bank, 1);
}

uint8_t read_address(uint8_t wr_bank, uint8_t ras_bank, uint16_t high_address, uint16_t low_address) {

    gpio_set_dir_in_masked (gpio_data_mask);
    gpio_put (DATA_DIR, 1);

    __asm volatile ("nop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\n");
    __asm volatile ("nop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\n");

    gpio_put_masked (gpio_address_mask, low_address << ADDRESS_SHIFT);
    __asm volatile ("nop\nnop\n");

    gpio_put (ras_bank, 0);
    __asm volatile ("nop\nnop\n");

    gpio_put_masked (gpio_address_mask, high_address << ADDRESS_SHIFT);
    //__asm volatile ("nop\nnop\n");

    gpio_put (CAS, 0);
    __asm volatile ("nop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\n");
    __asm volatile ("nop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\n");

    volatile uint32_t gpio_value = gpio_get_all();
    volatile uint8_t gpio_value1 = gpio_value >> DATA_SHIFT;
    //читаем

    gpio_put (CAS, 1);
    gpio_put (ras_bank, 1);

    return gpio_value1;
}

void ram_refresh(uint8_t wr_bank, uint8_t ras_bank, uint16_t low_address) {
    gpio_set_dir_in_masked (gpio_data_mask);
    gpio_put (DATA_DIR, 1);
    __asm volatile ("nop\nnop\n");

    gpio_put_masked (gpio_address_mask, low_address << ADDRESS_SHIFT);
    __asm volatile ("nop\nnop\n");

    gpio_put (ras_bank, 0);
    __asm volatile ("nop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\n");
    __asm volatile ("nop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\n");

    gpio_put (ras_bank, 1);

    __asm volatile ("nop\nnop\nnop\nnop\nnop\nnop\nnop\nnop\n");
}

bool check_bytes(uint8_t wr_bank, uint8_t ras_bank, uint16_t high_address, uint16_t low_address, uint8_t data_check, bool stop_on_error) {

    uint8_t data = read_address (wr_bank, ras_bank, high_address, low_address);

    if (data != data_check) {

        for (uint8_t k = 0; k <= 0x7F; k++) {
            ram_refresh (wr_bank, ras_bank, k);
        }

        printf("0x%02x 0x%02x: 0x%02x (0x%02x)\n", high_address, low_address, data, data_check);
        if (stop_on_error == true) uart_getc(UART_ID);
        return (1);
    }

return (0);

}

void check_bank(uint8_t WE_line, uint8_t RAS_line) {

    uint16_t i, j, k;
    uint32_t count = 0;

    printf("PRESS ANY KEY TO START\n");
    uart_getc(UART_ID);

    if (WE_line == WE_L)
        gpio_put (SHIFT_EN, 0);
    else
        gpio_put (SHIFT_EN, 1);

    for (k = 0; k <= 0x7F; k++) {
        ram_refresh (WE_line, RAS_line, k);
    }

    for (i = 0; i <= 0xFF; i++) {
        for (j = 0; j <= 0xFF; j++) {
            write_address (WE_line, RAS_line, i, j, 0xAA);
        }
    }

    for (i = 0; i <= 0xFF; i++) {
        for (j = 0; j <= 0xFF; j++) {
            count = count + check_bytes (WE_line, RAS_line, i, j, 0xAA, false);
        }
    }

    for (i = 0; i <= 0xFF; i++) {
        for (j = 0; j <= 0xFF; j++) {
            write_address (WE_line, RAS_line, i, j, 0x55);
        }
    }

    for (i = 0; i <= 0xFF; i++) {
        for (j = 0; j <= 0xFF; j++) {
            count = count + check_bytes (WE_line, RAS_line, i, j, 0x55, false);
        }
    }

    printf ("FOUND %d ERRORS\n", count);

}

void check_bank_random(uint8_t WE_line, uint8_t RAS_line) {

    uint16_t i, j, k;
    uint32_t count = 0;
    uint32_t Rn0 = get_rand_32();
    uint32_t Rn = Rn0;

    if (WE_line == WE_L)
        gpio_put (SHIFT_EN, 0);
    else
        gpio_put (SHIFT_EN, 1);

    for (k = 0; k <= 0x7F; k++) {
        ram_refresh (WE_line, RAS_line, k);
    }

    for (i = 0; i <= 0xFF; i++) {
        for (j = 0; j <= 0xFF; j++) {
            write_address (WE_line, RAS_line, i, j, (uint8_t)Rn);
            Rn = Rn * 1664525 + 1013904223;
        }
    }

    Rn = Rn0;
    for (i = 0; i <= 0xFF; i++) {
        for (j = 0; j <= 0xFF; j++) {
            count = count + check_bytes (WE_line, RAS_line, i, j, (uint8_t)Rn, true);
            Rn = Rn * 1664525 + 1013904223;
        }
    }

    printf ("%d ERR\n", count);

}



int main()
{
    stdio_init_all();

    // Set up our UART with the required speed.
    uart_init(UART_ID, BAUD_RATE);

    // Set the TX and RX pins by using the function select on the GPIO
    // Set datasheet for more information on function select
    gpio_set_function(UART_TX_PIN, UART_FUNCSEL_NUM(UART_ID, UART_TX_PIN));
    gpio_set_function(UART_RX_PIN, UART_FUNCSEL_NUM(UART_ID, UART_RX_PIN));

    gpio_address_mask =  (1 << A01) | (1 << A02) | (1 << A03) | (1 << A04) | (1 << A05) | (1 << A06) | (1 << A07) | (1 << A08);
    gpio_data_mask =    (1 << D00) | (1 << D01) | (1 << D02) | (1 << D03) | (1 << D04) | (1 << D05) | (1 << D06) | (1 << D07);
    gpio_controls_mask = (1 << RAS1) | (1 << RAS2) | (1 << WE_L) | (1 << WE_M) | (1 << CAS)| (1 << DATA_DIR) | (1 << SHIFT_EN);

    gpio_init_mask (gpio_address_mask | gpio_data_mask | gpio_controls_mask);
    gpio_set_dir_out_masked (gpio_address_mask | gpio_controls_mask);
    gpio_set_dir_out_masked (gpio_data_mask);

    gpio_set_outover (WE_L, GPIO_OVERRIDE_INVERT);
    gpio_set_outover (WE_M, GPIO_OVERRIDE_INVERT);
    gpio_set_outover (CAS, GPIO_OVERRIDE_INVERT);
    gpio_set_outover (RAS1, GPIO_OVERRIDE_INVERT);
    gpio_set_outover (RAS2, GPIO_OVERRIDE_INVERT);

    gpio_put (RAS1, 1);
    gpio_put (RAS2, 1);
    gpio_put (WE_L, 1);
    gpio_put (WE_M, 1);
    gpio_put (CAS, 1);
    gpio_put (DATA_DIR, 1);
    gpio_put (SHIFT_EN, 1);

    uint32_t pass = 0;

    printf("BANKS 1-4: CONN -> XS1, pin 2 -> XS2:A3\n");
    printf("BANKS 5-8: CONN -> XS2, pin 1 -> XS1:B16\n\n");

    printf("TEST START\n");

    printf("\nROW 1 (WE_L, RAS1)\n");
    check_bank (WE_L, RAS1);
    printf("\nROW 2 (WE_L, RAS2)\n");
    check_bank (WE_L, RAS2);
    printf("\nROW 3 (WE_M, RAS2)\n");
    check_bank (WE_M, RAS2);
    printf("\nROW 4 (WE_M, RAS1)\n");
    check_bank (WE_M, RAS1);

    printf("RANDOM VALUES TEST (INFINITE)\n\n");


    while (true) {

        pass++;
        printf ("PASS %d\n", pass);
        printf("ROW 1 (WE_L, RAS1): ");
        check_bank_random (WE_L, RAS1);
        printf("ROW 2 (WE_L, RAS2): ");
        check_bank_random (WE_L, RAS2);
        printf("ROW 3 (WE_M, RAS2): ");
        check_bank_random (WE_M, RAS2);
        printf("ROW 4 (WE_M, RAS1): ");
        check_bank_random (WE_M, RAS1);

    }
}

---

[свернуть]
