да, именно так, для стандартного видеовыхода без палитры.Цитата:
Сообщение от Bolt
на самом деле, сейчас этих резисторов нет. и они действительно чисто для понижения к стандартному видеосигналу. могу сегодня допаять их (так или иначе собирался это сделать) и показать, что получится, но я уверен, что будет тоже самое.Цитата:
Сообщение от Bolt
- - - Добавлено - - -
я так и считал + делитель напряжения.Цитата:
Сообщение от Eltaron
Если R33 замкнуть накоротко - да, будет то же самое.Цитата:
Сообщение от solegstar
А "стандартный видеосигнал" это сколько? Потому что у меня получается при закороченном R33:
U=5 * 470/(286+470) = 3,11 В
Не много ли?
вообще должен быть до 0,7В, но я вечером проверю, после запайки.Цитата:
Сообщение от Bolt
Выходное сопротивление ЦАП равно
500 Ом || 1 кОм || 2 кОм = 286 Ом
Считаем для "средней точки".
Каналов три, (286+470)/3=252 Ома
Напряжение в средней точке на R33 равно
Uavg = ((R+G+B)/21) * (100/(100+252)) = (R+G+B)*0,013
где R, G, B это значения уровня, от 0 до 7.
Выходное напряжение, например, для синего:
U(R)=((R/7)*470 + (Uavg*286)) / (470+286) = R*0,089 + Uavg*0,378 =
= R*0,089 + (R+G+B)*0,013*0,378 = R*0,094 + (G+B)*0,005
Ну и отнормируем к максимуму 0,728:
U(R) = R*0,129 + (G+B)*0,007
Для остальных аналогично.
Для 11011011: R=0,857 G=0,857 B=0,857
Для 11111011: R=0,986 G=0,864 B=0,864
Для 11111111: R=0,993 G=0,993 B=0,870
Не, не белый...
- - - Добавлено - - -
Если R33 не ставить вообще:
Для 11011011: R=0,857 G=0,857 B=0,857
Для 11111011: R=0,964 G=0,875 B=0,875
Для 11111111: R=0,982 G=0,982 B=0,892
- - - Добавлено - - -
Может я что-то не так считаю, но при такой схеме
R=111 G=000 B=00: R=0,761 G=0,120 B=0,120
R=111 G=111 B=00: R=0,881 G=0,881 B=0,239
Чистого цвета при такой схеме нет и не будет.
Надо брать оригинальный комп и в нём смотреть номиналы, схему, и уровни на выходах. Гадать по фотографиям можно бесконечно.
И, кстати, про два варианта схемы, они отличаются только наличием R35.
Есть резистор - 11011011 белый, 11111111 бледно-жёлтый.
Нет резистора - 11111111 белый, 11011011 бледно-синий.
Поставить туда резистор килоом на 5 и все четыре цвета станут "ни нам, ни вам". Типа белые ;)
- - - Добавлено - - -

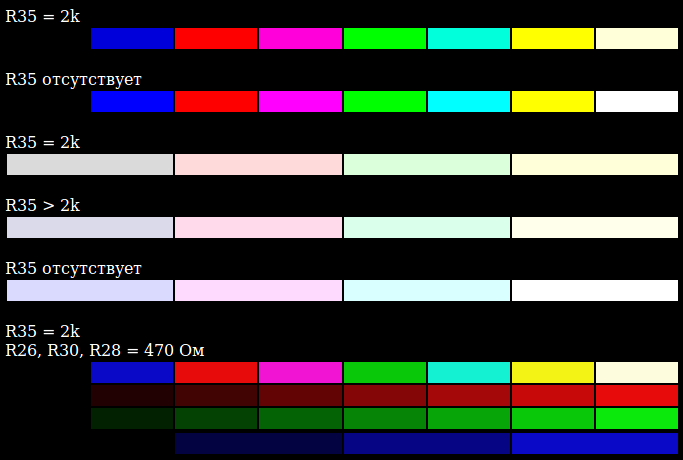

Картинка для рассматривания на качественных мониторах людьми с тонким цветовосприятием :)
Вложение 71395
Запаял резисторы. Уровни ессно просели, монитор теперь не запирает по уровням и яркость на мониторе можно чуть добавить, но оттенок при 11111111 остался такой же, тёплый Белый. Кстати, сравнил с картинкой, что-то есть похожее. :) спасибо Bolt! Если напишете тест, где можно переключать/задавать цвета палитры и этим цветом можно будет залить весь экран, то я сниму уровни сигналов для каждой комбинации цветов.:)
- - - Добавлено - - -
На крайний случай, вытащу рушки, вставлю 8 переключателей и буду щёлкать) но это на совсем крайний случай)) ртшки шил так конечно, но сейчас 21 век на дворе.:)
Взял эту идею за основу и добавил ко всем компонентам 1/10 суммы остальных (и обрезал до 255 там, где вылезло). Стало тепло и лампово.Цитата:
Сообщение от Bolt
https://a.radikal.ru/a34/2001/8e/adcce7109d8d.png
Вроде и желтовато, но есть подозрение, что это на сером фоне форума так кажется. Фотоаппарат сдвигает баланс белого и выходит почти как на реале.
https://b.radikal.ru/b11/2001/80/4aba4ac45eff.png
То есть нужно заливать цветом весь экран?Цитата:
Сообщение от solegstar
Скажем так, окрашивание экрана последовательно всеми цветами с ожиданием нажатия любой кнопки между изменением цвета - подойдёт?
Нужна ли какая либо дополнительная информация на экране? Номер цвета, значение бит и т.п.
Имеет ли значение каким цветом заливать, бумаги или чернил?
Да вроде чем меньше всего на экране, тем точней показания вольтметра. Там и так во время обратного хода луча просадка будет.
В плане удобства, мне кажется, лучше всего было бы брать номер цвета из аргументов командной строки. Чтобы проще парсить, можно хексом. И выход по нажатию одной кнопки.
На основе такого любой .SUB навернуть уже можно.
Я что подумал - в строительных в отделе красок же есть всякие картонки с разными цветами.
Не поможет в подгонке палитры?
да, желательно. я буду смотреть осцилографом, поэтому желательно чтобы было меньше разных уровней сигнала.Цитата:
Сообщение от tae1980
Вполне нормально будет.Цитата:
Сообщение от Eltaron
