Да вот если до Вас делали инверсию видео ( вместо кп11 ведь была кп14 ? ) , то могли и диоды наоборот развернуть, или еще что то изменить...
Да вот если до Вас делали инверсию видео ( вместо кп11 ведь была кп14 ? ) , то могли и диоды наоборот развернуть, или еще что то изменить...
Эти резисторы формируют ч/б сигнал яркости на выход Video. Для rgb они не нужны, и их можно удалить. Входы rgb (scart) на ТВ можно коротить на землю, ничего ему не будет.Цитата:
Сообщение от mykl
И да, сигнал Bright, о котором Вы спрашивали — вывод 12 dd36 на схеме выше, от него идут диоды.
В общем я разобрался. Вчера вечером, нашел несколько вариантов фотографий плат и заметил отличие в диодах: диод справа от кп16, который должен был подходить к 12 ноге микросхемы был откушен со стороны резисторов, а вместо него рядом припаян еще один диод, развернутый в противоположную сторону. Достаточно было припаять ногу первого диода к резисторам и отпаять второй. Теперь все работает корректно, в том числе появился яркий белый цвет.
mykl, можете проиллюстрировать решение фотками?

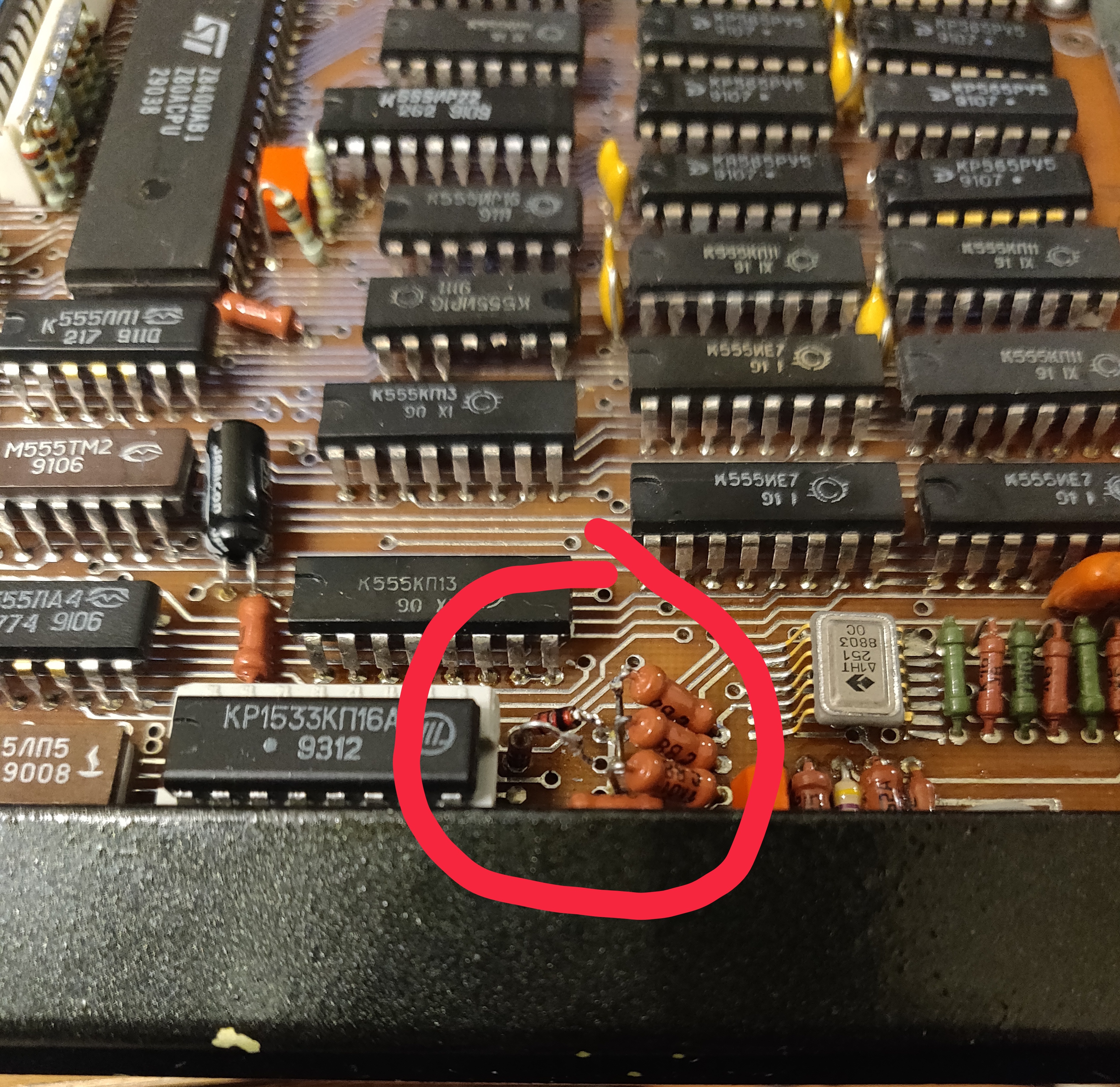

https://pic.maxiol.com/images2/16076...2110002540.jpg верхний подпаял, а нижний отпаян, как было можете глянуть из фото в шапке.Цитата:
Сообщение от Гаррий
Вообще, странно, что это помогло, этот диод подмештвал синхру к сигналу Video. Вы синхру на SCART точно снимаете с DD11 выв. 6?

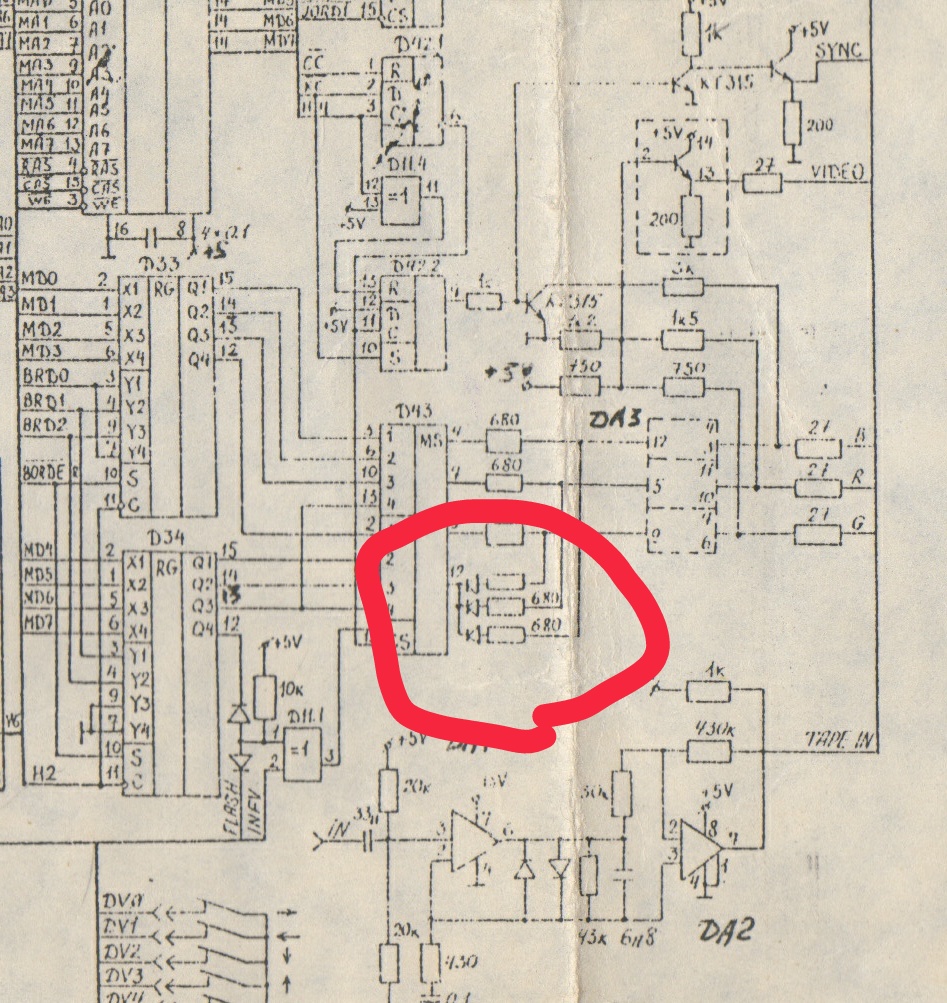

https://pic.maxiol.com/images2/16076...hjnzva0101.jpg Как раз ничего странного не вижу, теперь все согласуется со схемой, единственное небольшое отличие, что на схеме 3 диода, а по факту 3 резистора соединены общей площадкой, с одним, и он был отрезан, а вместо него рядом установлен перевернутый диод. Да и IgorR76 подтвердил, что bright это как раз 12 нога микрухи.Цитата:
Сообщение от Romych
Ну да, я не внимательно прочитал, думал речь не о выводе 12 а о диоде VD12 по предыдущей схеме.
Вообще, конечно, странная экономия на паре диодов. При таком включении, через эти три резистора цвета между собой смешиваются, что не очень хорошо.
