Заглушка для разъемов ZX-EVO на заднюю стенку корпуса

Цитата:

---

Сообщение от ZXFanat

А герберы можно сделать? Я бы заказал для желающих.

---

У меня нет герберов и даже чертежей/схем заглушек для Evo.
Модели для всех вариантов, что на фото делались по процедуре, которые описаны по ссылке в первоначальном моем сообщении через шаблоны другим человеком.
Сам процесс заказа там следующий, пишешь мне нужна заглушка для ZX Evolution, в ответ тебе приходит картинка со всеми доступными вариантами и цветами пластика, выбираешь - заказываешь. То есть проблемы приобрести пластиковую заглушку на заднюю панель для ZX Evolution rev C вроде бы нет. Если хочется какого-то совсем идеала, то можно через производителя попробовать его модели готовые по высоте увеличить на 1-2мм.

Вопрос в том, что если делают одну заглушку и берут за неё 700 рублей, то "овчинка выделки не стоит". 10 штук для ревизии B и 10 штук для ревизии С (С2) будут по стоимость около 600 рублей на JLCPCB. Фактически 20 штук, Мне вот достаточно одной, пусть даже и двух. Остальные просто раздавать буду, чтобы не лежали без дела.

Есть у меня металлическая заглушка. По идее, и ее должно хватить надолго. Но вот подумалось, а чего бы не сделать в цвете и с надписями?

Цитата:

---

Сообщение от ZXFanat

Нашел на "жестком" файлы рисунков заглушки ревизии C и ревизии B (для ревизии B два файла)

---

Это мои файлы, в прицепе исходники для Компас 3D
Добавил .dxf файлы, можно редактировать любым САПР, либо импортнуть, например в KiCAD, а оттуда в гербер.

Цитата:

---

Сообщение от im2

Это мои файлы, в прицепе исходники для Компас 3D
Вложение 78052

---

Отрицать не буду. Теперь вопрос!? Что с ними делать? Я Компасом 3D, как-то не "игрался". Каждому своё. Если бы эти файлы были бы сконвертированы в какой-нибудь формат, который могут прочитать P-CAD 2006 или Eagle Layout, то можно было бы "поиграться" и что-нибудь сделать для производства заглушка! А так, лишняя трата времени. На сайте JLCPCB этот формат, наверно, не принимают?

Цитата:

---

Сообщение от yarodin

https://ref-sc.ru/

Могут быть четырёх цветов, отверстие под VDAC опционально.

Вложение 78040

---

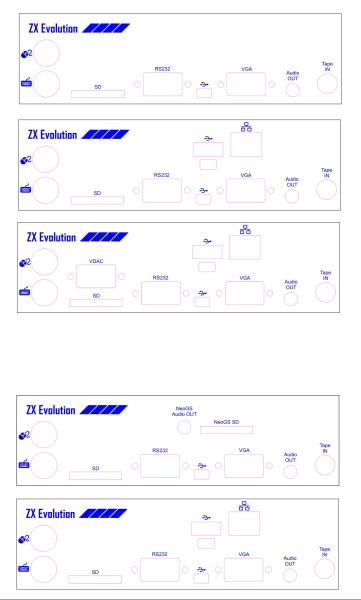

Прислали рисунок заглушек, которые делают на предприятии. Стоимость не указали. Если 700 рублей за весь шаблон из пяти штук (хотя бы даже из четырёх), то можно заказать пару шаблонов, но вот только какой подойдёт к конкретной ревизии?

ZXFanat, выложите куда ни будь оригинал рисунка который прислали.

Цитата:

---

Сообщение от NiKa

ZXFanat, выложите куда ни будь оригинал рисунка который прислали.

---

Пойдет?
https://i5.imageban.ru/thumbs/2022.1...6c46d88991.jpg

ZXFanat, Да конечно пойдет, уже по прошлой их фотографии было понятно, что расположение отверстий немного не совпадает, сравниваю с приведенным выше pdf файлом, кстати файлы компаса это тот же самый pdf, можно не тратить даже время на их просмотр. Почему я сразу задал вопрос о происхождении этого pdf файла, да потому что он тоже не идеал точности и в нем размеры немного гуляют, кто хочет убедиться можете сравнить с PCB, немного это 0.4 с хвостиком мм. У меня тоже есть ZX-EVO, я в свое время заказал печать по выложенным на форуме 3Д моделям и отверстие под Tape IN не совпало совсем, пришлось выпаивать разъем и гнуть его. Идея изготовить заглушку из текстолита меня тоже интересует, на ней получиться разместить все надписи и прочие картинки, но нужно точно соблюсти размеры, а то подпиливать текстолит это то ещё удовольствие.

Цитата:

---

Сообщение от ZXFanat

Прислали рисунок заглушек, которые делают на предприятии. Стоимость не указали. Если 700 рублей за весь шаблон из пяти штук (хотя бы даже из четырёх), то можно заказать пару шаблонов, но вот только какой подойдёт к конкретной ревизии?

---

Эти все заглушки для ревизии С. 700р, насколько я помню, за штуку. В принципе увеличить бы по высоте на 1-2мм и совсем бы было идеально.
Несколько фоточек для наглядности, как это у меня сейчас выглядит:

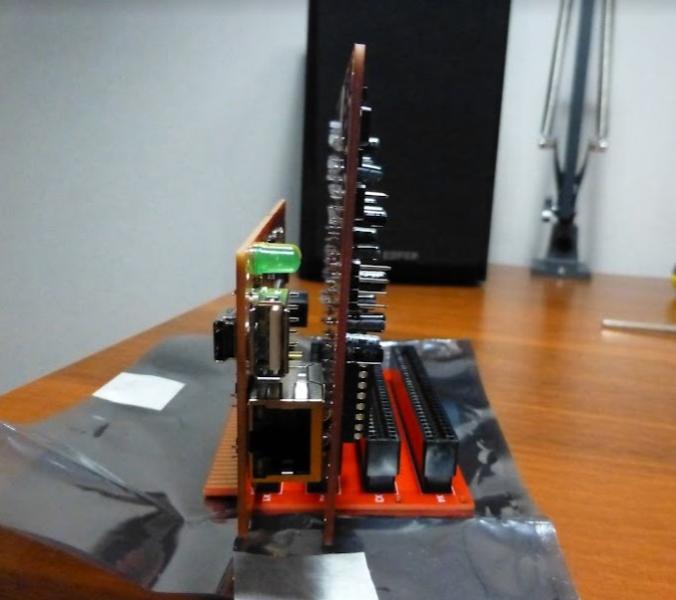

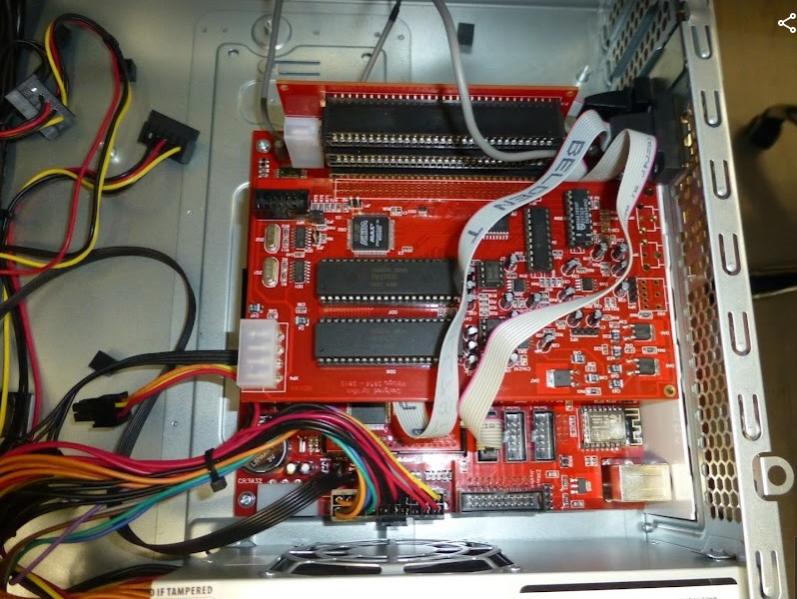

Вложение 78060Вложение 78061Вложение 78062

Отверстие под разъема VDAC у меня нет, так как для него нашлось штатное место на корпусе (в правом верхнем углу на первом фото).

По хорошему, после того как будет готов первый чертеж/схема в размер, надо будет пойти по пути этой конторы - распечатка и примерка шаблонов на реальном железе.

Цитата:

---

Сообщение от yarodin

Эти все заглушки для ревизии С. 700р, насколько я помню, за штуку. В принципе увеличить бы по высоте на 1-2мм и совсем бы было идеально.
Несколько фоточек для наглядности, как это у меня сейчас выглядит:

Вложение 78060Вложение 78061Вложение 78062

Отверстие под разъема VDAC у меня нет, так как для него нашлось штатное место на корпусе (в правом верхнем углу на первом фото).

По хорошему, после того как будет готов первый чертеж/схема в размер, надо будет пойти по пути этой конторы - распечатка и примерка шаблонов на реальном железе.

---

"По пути этой конторы" не буду идти. Как нас учил Ленин? "Два шага перед, два шага назад", иначе растрел.
