Всё равно большое спасибо!Цитата:
Сообщение от Rio444
Вид для печати
Всё равно большое спасибо!Цитата:
Сообщение от Rio444
SoftCat, вот ещё одна CGA от "Правца". И вообще не похожа на мою.
https://i.ibb.co/cTTdpPJ/P1170087.jpg
Источник: https://phantom.sannata.org/viewtopi...785742#p785742
И там же материнская плата "XL 7 Turbo", которая могла стоять в этом "Правце".
Плата - один из множества клонов IBM PC XT. Такая у меня есть.
Цитата:
Сообщение от Rio444
Rio444, спасибо Вам большое! На CRT контроллере написано 6845, также как и на Motorola. На материнской плате процессор Siemens SAB8088 и ещё второй кварц на 24 МГц. Интересно, зачем нужен второй кварц? Это как раз режим Turbo на 24/3 = 8МГц для процессора?
Это всё аналоги. Работают абсолютно одинаково. Не удивлюсь, если их делали по лицензии.Цитата:
Сообщение от SoftCat
Именно так.Цитата:
Сообщение от SoftCat
Иногда бывает 30 МГц. Теоретически может быть 27. Но мне такие не попадались.
Вот одна из моих плат Правец 16, это так называемая модель ИМКО-4. Несколько месяцев назад мне удалось починить плата и теперь она работает :) . Разъем клавиатуры надо припаивать к кабель, а не к плате, потому что он не подходит к отверстию в корпусе, но восстанавливать машину в первоначальный вид я не буду (это моя работная/тестовая плата). Кварц на 14,318 МГц, в ПЗУ кроме биоса есть еще и резидентный бейсик. Насколько я знаю, это частичный, но на 100% совместимый клон IBM XT. Есть небольшая разница (схемотехническая) в области клавиатуры, на материнской плате нет памяти, а слот 8 немного отличается. Это плата, установленная в первых моделях болгарского Правца 16. Чуть позже появились TURBO-ХL7 и его клоны, JUKO и так далее.

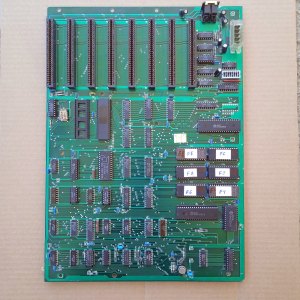

https://pic.maxiol.com/thumbs2/17203...0343141849.jpg
https://pic.maxiol.com/thumbs2/17203...0343141829.jpg
https://pic.maxiol.com/thumbs2/17203...0343141815.jpg

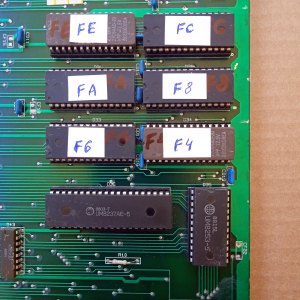

https://pic.maxiol.com/thumbs2/17203...0343098412.jpg
- - - Добавлено - - -
Еще немного фотографий ;)

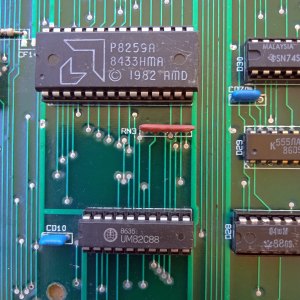

https://pic.maxiol.com/thumbs2/17203...0343098399.jpg

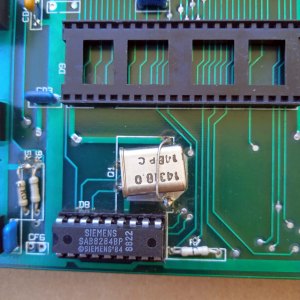

https://pic.maxiol.com/thumbs2/17203...0343098386.jpg
https://pic.maxiol.com/thumbs2/17203...0343098343.jpg
А что там не так с клавиатурой?Цитата:
Сообщение от nkk
Сама клавиатура вполне стандартная, работает любая XT-совместимая, но на оригинальной плате 5150 используется сдвиговый регистр 74LS322, а здесь 74LS164 (возможно, еще какая-то мелочь отличается, я их тщательно не сравнивал).
nkk, спасибо Вам за фотографии! А видеоадаптер и контроллер дисковода (НГМД) от него у Вас есть?Цитата:
Сообщение от nkk
Привет SoftCat, у меня есть контроллеры CGA и НГМД для этой материнки. Rio444 уже показывал ранние версии CGA-контроллеров, в поздних "сборках" Правец 16 была более современная и гораздо меньшая по размеру CGA-видеокарта, известная как VDC3.
Производилась здесь, но там был большой многоногий таракан, японец :) и он сильно уменьшал размер плату.
Контроллеры для НГМД тоже были двух типов, кажется у меня только более поздняя версия.
Если интересно, завтра могу сфотать.
Привет, nkk, да, конечно фото интересно. А контроллер НГМД -- аналог i8272 и на 720 Кб 5-ти дюймовые дискеты не понимает?
