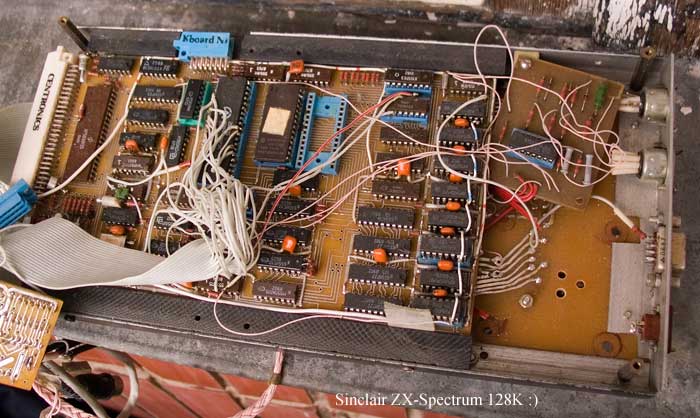

У меня тут пара вопросов появилась по этой плате.
1. Если я хочу подключить дисковод то мне нужен контроллер или он уже есть на плате?
2. Совместима-ли эта машина с PAL-кодером от NedoPC?
Контроллер на борту.
пункт 2- совместима.
Ещё вопросик.
Увидел тут схему "интерфейсной платы" для Pentagon 128. Вижу на ней AY и там-же вижу ?Z80?? :v2_conf2:
Зачем он там, или я что-то путаю?
Похоже, плата занимает весь разъём ХР3. А дисковод куда подключать?
наверно то, что ты видел втыкалось в панельку Z80, а чтоб точнее сказать - ссылку дайЦитата:
Сообщение от Kovarny
Вот оно.
Чет мне кажется, IMHO, что на платке разведен упрощенная буферная схема для Z80. Одним словом, проц с основной платы перенесен на интерфейсную плату, и адресные сигналы усилены буферами DD3, DD4.Цитата:
Сообщение от Kovarny
Вообще то, в первом приближении показалось, что платка под разъем XP2, так что дисковод приспокойненько сидел бы себе на XP3. Но сравнение номеров контактов схемы и назначения контактов на схеме Пентагон128, говорит о том, что эта интерфейсная плата разработана под что-то аморфное - разводка не соответствует ни Пентагону, ни Ленинградам. Так что, вопрос куда втыкать не стоит на повестке дня;)Цитата:
Сообщение от Kovarny
как и предполагал - это AY вынесенный вместе с процом, но на специальный разъём, а не на панельку проца.. Короче - забудь про эту плату..Цитата:
Сообщение от Kovarny
А есть ли на этой плате защита ВГшки от подачи 12В в отсутствии 5В?
Штатно защиты ВГ93 нет. Но ее ставили - посмотри внизу платы два диода. Только это защита от подачи 5 при отсутствии 12.
