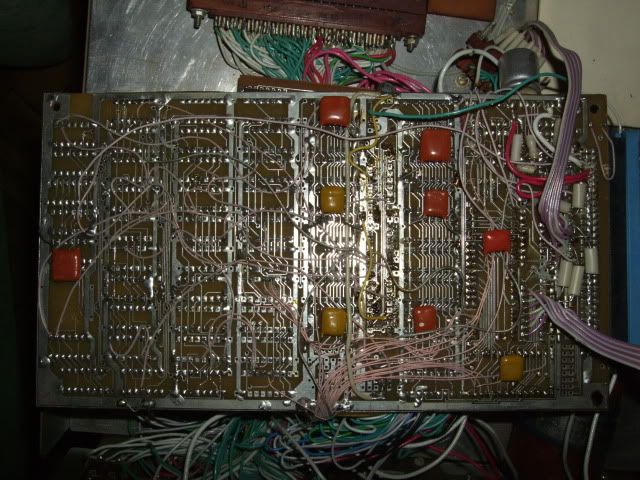

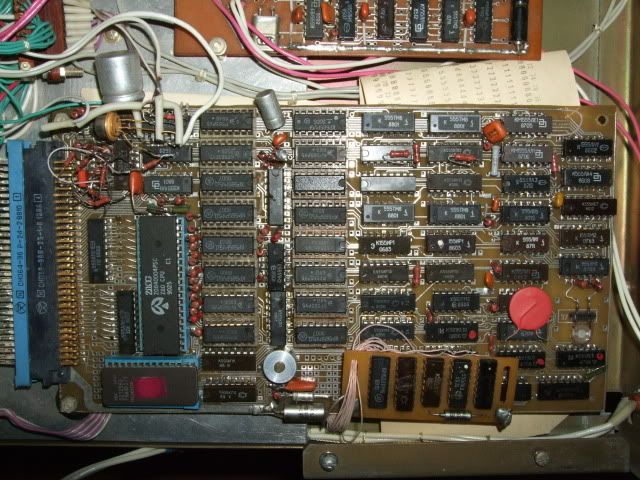

раздобыл ещё одну `москву` только ей похоже сделали расширение памяти.
http://i230.photobucket.com/albums/e...photo006-4.jpg
http://i230.photobucket.com/albums/e...photo015-2.jpg
Вид для печати
раздобыл ещё одну `москву` только ей похоже сделали расширение памяти.
http://i230.photobucket.com/albums/e...photo006-4.jpg
http://i230.photobucket.com/albums/e...photo015-2.jpg

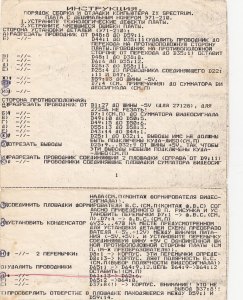

Раздобыл тут древние манускрипты (схема и монтажка) по всей видимости относящиеся к Москва 48К - https://vk.com/doc197666963_60738200...47e6eed45b8544
она, самая - родимая.
вспоминаю что изначально там была проблема с сигналом INT
https://pic.maxiol.com/thumbs2/16303...239006.int.jpgЦитата:
Сообщение от goodboy
Золотая моя Москва-48 :)
https://pic.maxiol.com/thumbs2/16303...9006.m4802.jpg
Как то дождливыми вечерами сидел я в Лейке :)
Нашел где то тут скан печатной платы Москвы 48, ну давай ее пихать в Лейку.
Верхняя сторона
https://i.ibb.co/82S38Mc/Moskva48-top-lay.jpg
Нижняя сторона
https://i.ibb.co/sm6gdMc/Moskva48-bot-lay.jpg
И обе стороны вместе
https://i.ibb.co/RCTrMyX/Moskva48-pcb-lay.jpg
А это уже конверсия в P-CAD 2002
https://i.ibb.co/PTWjxFd/Moskva48-pcad.png
Теперь надо дождаться следующего приступа вдохновения, чтобы все оформить.
Mick, а известные ошибки уже исправлены?
Я не в курсе про них, плата срисована как есть со сканов из этого поста - https://zx-pk.ru/threads/8508-montaz...l=1#post155122Цитата:
Сообщение от r3d
Красные проводники на плату заведены.
Mick,
https://pic.maxiol.com/thumbs2/16321...100428.m48.jpg
А поддержку 565РУ3 как задумывалось изначально планируете?

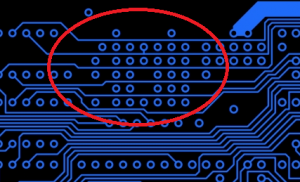

Вот здесь монтировался преобразователь +12В, -5В для питания РУ3
https://pic.maxiol.com/thumbs2/16321...00428.m482.png
А как хотите, можно и до РУ6 доработать, а можно и РУ3 оставить.Цитата:
Сообщение от r3d
а можно отщелкать платку расширения , хотелось бы подобную тему под утюгЦитата:
Сообщение от goodboy
