Ясно, спасибо. Хотя странно, у него на две микросхемы меньше.
Вид для печати
Ясно, спасибо. Хотя странно, у него на две микросхемы меньше.
Кстати, а что за "Компьютер Black box" в корпусе Компаньона-2?
Что за клон? Чую, что вроде бы НЭТИ, но расположение элементов иное...
РТ5 (или РТ2) стерлась надпись, РТ4 - 2 штуки, две линейки памяти, РУ6 и РУ5 по 8 штук. Остальное - логика, регистры, счетчики и так далее... Кто-то КМ-ки снял, просто повыкусывал... Убил бы гада!
Если нужно качественнее фото - могу сделать.
Elya, не Байт ли это?
Не брестский уж точно.Цитата:
Сообщение от Mad Killer/PG
Приветствую!
Неа, это все-таки НЭТИ. Нашел раскладку деталей, вроде бы правильно, за исключением третьей РТ4, вместо нее стоит у меня 555ЛА2. Заметил на плате кое-какие ошибки. Все же нашел ужасную схему, где только по смыслу догадываться остается. Неужто ни у кого не завалялась эта схемка? Либо части ее, особенно интересен узел формирования видео. HELP!
Сегодня попалось в руки немного спековского железа.
Вопрос что это такое, можно ли найти схему и печатку и продолжить работу.
Кто-то начал но не закончил.
http://img694.imageshack_.us/img694/...t0114km.th.jpghttp://img94.imageshack_.us/img94/7325/pict0115j.th.jpg
Еще вот такая клава досталась. Судя по выводам получится подключить по крайней мере к пентагону.
http://img405.imageshack_.us/img405/...t0112ho.th.jpghttp://img827.imageshack_.us/img827/...ct0113v.th.jpg
==============
всё разобрался кажется (хорошо что не создал отдельную тему, было бы глупо)
плата с деталями это пентагон 48
Клава непонятно от чего
nikor4, на пентаон48 похожа платка...
Это точно НЭТИ.Цитата:
Сообщение от Elya
Вот наиболее приближенная к классическому варианту схема
http://www.zx.pk.ru/showpost.php?p=380014&postcount=15
Попалась фотография в интернете - "Восток". Производитель известен?
Ух ты со встроенным кассетником! Но что-то мне кажется это самоделку засунули в корпус от мафона!Цитата:
Сообщение от 3IPL
Да нет... Я в 90-х такой в руках держал, предлагали купить на рынке.Цитата:
Сообщение от Syntal
Кто-то недавно из "наших" на молотке такой прикупил,интересный аппарат конечно.
А как на магнитофоне кнопки нажимать - от себя толкать? Это нужно тогда сзади рукой держать. У меня почти такой же кассетник есть, там кнопки даже в стоячем состоянии нужно с приличной силой давить, чтобы нажать.Цитата:
Сообщение от 3IPL
Ну спросил...:) Разве упомнишь, как они там нажимались. У меня с 93 уже писюки жили, и я к этому аппарату отнесся весьма пренебрежительно.:v2_dizzy_facepal m:Цитата:
Сообщение от Syntal
Данный экземпляр -ни что иное как БК "Восток", производимый уфимской компанией восток-информатика в 1990г. Имеет встроенный магнитофон "агидель" -очень удачный на то время для загрузки ПО Спектрума. Кнопки нажимаются удобно, большим пальцем.
P/S мой самый первый комп!
Вот и производитель нашелся.:) Спасибо.
А ничего не осталось? Схемы например.
Помогите, пожалуйста, опознать клона
Прошу помочь идентифицировать следующую плату от компьютера. Если у кого-нибудь есть схема этого "клона", пожалуйста, поделитесь. Плата досталась мне после "любителей золота".
Alex_kapfa, Пентагон 48
Доброго вечера всем. Нашел вот такую машинку (без клавиатуры), с надписью Фирма "ORMO", точно знаю что спектрум, но вот может кто подскажет что именно за машина и желательно схемку. (поиск по слову ORMO результатов не дал)
Это Оризон-Микро Смелянского завода "Оризон"Цитата:
Сообщение от ale2k
Схему можно взять тут
Хочу знать как звали авторов компьютера Пентагон 128, Робик, Орель БК-08 и Парус ВИ-20, если кто знает поделитесь информацией.
Имя им легион - ибо их много! :)Цитата:
Сообщение от sergei
Какую конкретно "ревизию" пентагон 128 вы имеете ввиду?
Есть мнение:
Пентагон-128К (1991 г.) — без AY-3-8910
Пентагон-128К 2+ (1991 г.) — с AY-3-8910 на нестандартной частоте 3,5 МГц
Вышеперечисленные версии «Пентагона» считаются разработками фирмы ATM и творческого коллектива МикроАРТ, хотя точной информации нет. Известно только, что ими разработана плата «Пентагон 2+».
По матералам http://ru.wikipedia.org/wiki/Пентагон_(компьютер)
----
Еще ссылка: http://speccy.info/Pentagon
спасибо, я раньше считал что пентагон 48 это переделаный ленинград с дисководом а скорпион, это переделанный пенагон :v2_dizzy_botan:.
Это НЭТИ. Их было несколько вариантов разводки, этот один из самых поздних. Кстати существовали недоразведенные платы именно с этой компоновкой (канонiчный, самый первый вариант тоже был здорово недоразведен, там соплей штук 20 паялось как помню), где гирлянду инверторов на выборку памяти просохатили (правый нижний угол платы, слепыш был с разведенной парой ног и питанием только, и RC цепочка не разведена), и еще в паре мест соплю надо было вешать.Цитата:
Сообщение от Elya
Я собирал в свое время именно недоразведенный вариант. Позже пошли пофикшеные платы на которых не требовалось соплей уже.
Ну и где список клонов. Прошло 6 лет! А тут http://zxnext.narod.ru/ ничего.
Или сайт переехал.
Чувствую, мы его никогда не дождёмся ;)Цитата:
Сообщение от NEO SPECTRUMAN
***** негде посмотреть список отечественых клонов.
Везде какието огрызки.
А люди которые собрали какуйто информацию жмут её как незнаю что.
Список в первом посте, Conan выдаёт документацию по требованию :)
Это и сам знаю.Цитата:
Сообщение от BYTEMAN
Есть разница
Зайти на сайт, посмотреть фотки, почитать описания, доки, скачать ром и прилипить к мумулятору.
или же
1. Клянчить у кого то описания
2. ждать (обязательно будет отмазка щас очень занят, нужно искать, как найду если вспомню пришлю или вообще а оно тебе надо?
3. Скорей всего GO TO 1.
Прикрепить к форуму нельзя в силу объективных причин, сами причины обсуждались; в двух словах - лимит на объем данных форума у хостера. Альтернативное хранилице приказало долго жить вместе с документацией.Цитата:
Сообщение от NEO SPECTRUMAN
Conan выдает запрашиваемую информацию без вышеописанных заморочек.
И пожалуйста меньше нахрапистости, у этого монастыря такие правила, и сложились они не за один день, если так есть, значит тому есть веские основания.
http://speccy.info/Категория:Отечественные_клоныЦитата:
Сообщение от NEO SPECTRUMAN
в последнее время эмуляторы поставляются с наиболее распространенными ромами, а так где-то на форуме пролетал архив ромок, там от чего только не было...Цитата:
Сообщение от NEO SPECTRUMAN
Речь шла о zxnext.narod.ru
Тама не все.Цитата:
Сообщение от Дмитрий
Не видел ни одного эмулятора который поставлялся с ромом Робика, Дельты.Цитата:
Сообщение от Дмитрий
Да. Архивы пролетают.
Если знаешь про какой-то спек, которого там нет - пополни базу знаний ;)Цитата:
Сообщение от NEO SPECTRUMAN
Ромка пролетала в теме про робик на форуме, и тут кстати тоже - http://witchcraft.org.ua/mnuspeccy/16-robik, ну и здесь тоже есть - http://speccy.info/Робик.Цитата:
Сообщение от NEO SPECTRUMAN
Ром робика уже давно есть.
А вот кажется то чего там нет.http://zx.pk.ru/showpost.php?p=391450&postcount=30
BYTEMAN, я Conan'у в ЛС отписал, так уже более недели ответа жду :(
Рано или поздно, но ответит...

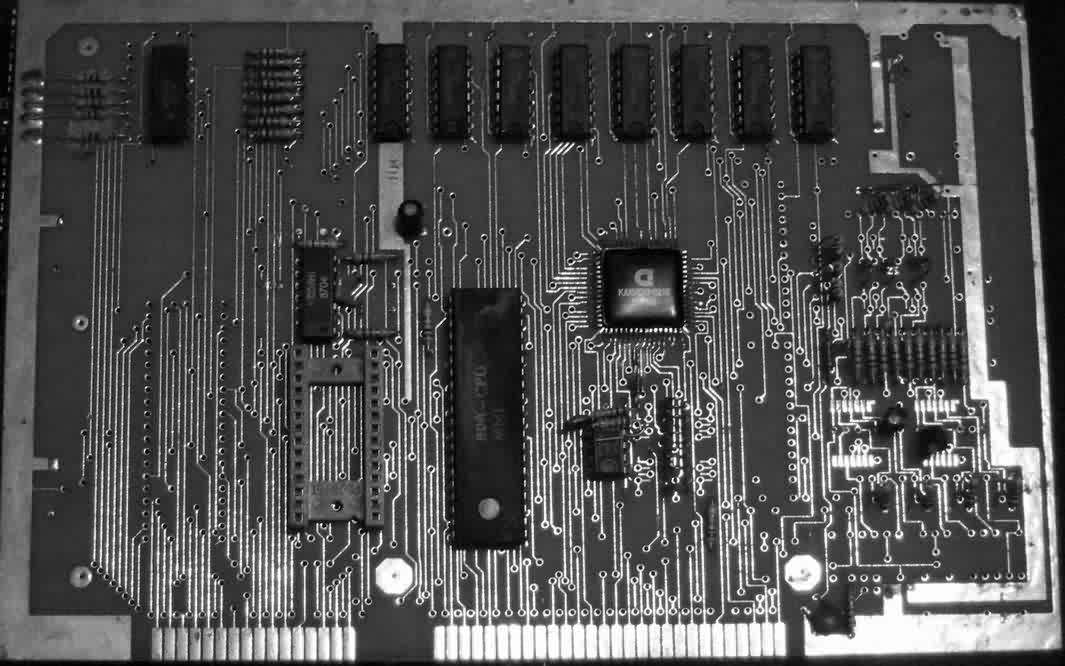

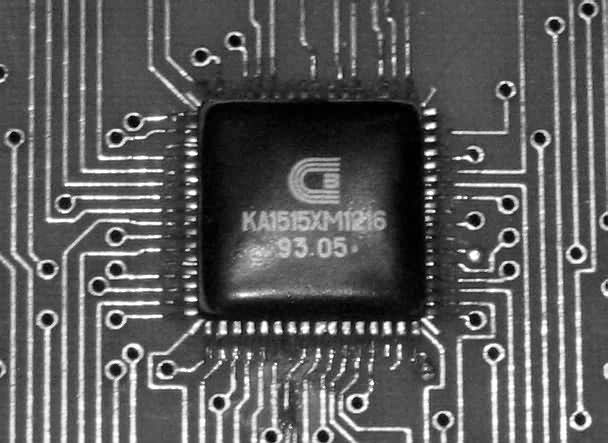

Компьютер "Кварц", выпускался калининградским заводом "Кварц".
Процессор и ПЗУ потерялись :v2_dizzy_tired2:
В ближайшее время опубликую разборчивые фотоснимки платы.
http://s58.radikal.ru/i161/1108/e4/4b4b1a41a736.jpg
По ссылкам - фото крупным планом компьютера "Кварц". :)
В одном экземпляре отсутствуют ПЗУ. Возможно ли скопировать содержимое ПЗУ в чистые КС573РФ2 и поставить их в комп?
http://s008.radikal.ru/i303/1109/ab/a4de80ad30fa.jpg
http://i020.radikal.ru/1109/09/326e6272d702.jpg
http://i045.radikal.ru/1109/0f/30cf25b8285f.jpg
http://s41.radikal.ru/i094/1109/71/34f93173a301.jpg
http://i011.radikal.ru/1109/a4/aca5a071a474.jpg
http://i006.radikal.ru/1109/bc/3143270d7cb0.jpg
http://s49.radikal.ru/i125/1109/13/b78a85601c94.jpg
http://i080.radikal.ru/1109/2d/372929547b6f.jpg
http://s53.radikal.ru/i140/1109/b7/e5742cb4d189.jpg
