На флопике точно DS0, да и сигнал Sel0 отсутствует. По поводу ошибок на плате, проверю, спасибо.
- - - Updated - - -
Если кому интересно, нашёл два технических буклета про Beta контроллер на русском, если кому интересно берём от сюда:
BETA DISK INTERFACE Сборка и настройка (0.627 МБ)
BETA DISK INTERFACE Сборка и настройка контроллера. Блок управления дисководом (0.921 МБ)
Мало времени но выяснил вот что: Перепутаны местами дорожки DD88 12 и 15 идущие к 3 и 13 ногам DD98, но комбинация 00, выходное состояние DD98 - Q13 - 0; Q12 - 1; Q11 - 1 ; Q10 -1 так должно быть? Сигнал START с DD94.5 на DD98 поступает при первой попытке обращения к диску...
на самом деле может и не перепутаны, нужно смотреть от входов, скорее всего биты D0 и D1 тоже наоборот установлены. если на входах код 00, то должен быть в 0 q10, остальные в 1. ессно при включении мотора этот 0 должен появляться на DS0 разъема дисковода.Цитата:
Сообщение от Latish
**********************
Всё чаще стала глючить плата при запуске, после того как немного поработала(нагрев?). Сегодня запустилась и через пару минут зависла и не запускается - глюк стал постоянным.

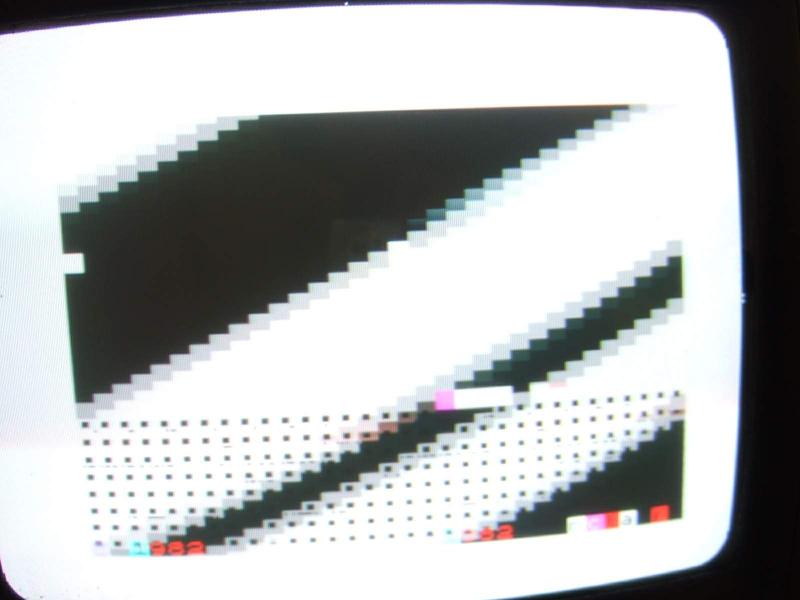

При сбросе практически всегда чёрный папер, но иногда бейсик 48к. Картина кривая. С правого нижнего угла через весь экран на левый верхний угол передвигаются чёрные полоси. В низу можно прочитать 1982 Sinclair.... ; Что самое забавное - клавиатура/бейсик работает!!!
Вложение 56030
Кажется что то в формирователье видеосигнала, но почему тогда если и запускается плата то сразу в 48й бейсик?! Так можно былоб сгрешить на КЗ, обрыв или глюкнутую микросхему...
Пробовал другой процессор - тоже самое. ВГ93 отсутствует.
Матрас всегда идеальный!
Пробовал тест_пзу128 - мултиколор бежит на папер разноцветный мусор..
Тест_пзу48 - вообще ужас на экране из плоских полос.
Раньше иногда помогало надавливание на пзу или озу - так мне кажется(может совпадение)
Как понять в катором блоке проблема?
Хотя наверное это не формирователь видеосигнала, ведь матрас он правильно отображает, а значит дешифратори правильно работают... Тогда остаётся чтото с адресацией памяти, но опятьже - бейсик то исправно работает а значит процессор с памятью и пзу правильно работают..
- - - Updated - - -
Взял перепаял все временные проводки красиво на мгтф, пропаял все подозрительные места. Тщательно промыл плату, просушил феном. В итоге, меню запускается всегда, клавиатуру слушает, можно зайти в tr-dos. Поставил тест_пзу128, радость кончилась - мультиколор бежит, папер чёрный и пару кубиков мусора. Поставил тест_пзу48к - также само сходит сума но уже по другому, не так сильно. Поставил обратно пент_пзу, меню есть....
Что то стало лучше, но не доконца. Ничего непонимаю...
- - - Updated - - -
Загрузил saboteur_ii через магн. вход нормально загрузился! Всё работает. Загрузил .tap тест v4.3, всё нормально, говорил только что общее поле памяти с торможением...
Странный факт: пент_пзу у меня керамический уф, тест 48 и 128 пзу в Атмеловских AT27C512R одноразовых. Решил проверить содержание, оказалось что тест48 пзу содержание почемуто повреждено, но 128й в порядке. Взял новую микросхему, прошил тест48, но полюбому он неработает как и 128й...
Лень читать всю тему.
1) от чего питаете плату?
2) есть подтяжка питания по обоим разъемам (переферийный и дисковода)
3) напряжение на микросхемах ру5 ? , на двух платах было 4.87 работал нестабильно,должно быть не мене 4.95В
если питаете от АТХ с разьемов дисковода, то длинные провода, блок выдает на хх 5.02-5.1В, по закону ома на проводах (50см провода и проводники платы 20см до рушек) падение напряжения достигает 0.1-0.2В, и напряжение проседает до 4.8в от сюда память начинает работать нестабильно. где то читал монтажку там требования 5.2-5.5В к блоку питания.
В общем померяйте напряжение на нижних рушках (8 и 16 выводы)
Питание норма, все эти измерения уже проводились...
Похоже сдох Zilog процессор..., поставил 80А ММЕ всё работает, с Zilog тесты неработают...
Судя по теме, Вам проще было плату распаять и по новой собрать :)
Да, но эта уже имеется, да и осталось по большому только Beta контроллер запустить... Пока нервов хватит буду заниматься спортом на этой плате.
*****************
Так, продолжаю запуск BDI. Есть прогресс)
По прежнему актуален вопрос про Sel0, которого микросхема DD91 невыдаёт. В картинке пометил какие уровни, где присутствуют при включения питания. Красным - перепутанные местами дорожки.
Вложение 56044
После команды run, всё остаётся как есть кроме сигнал START поменялся на ноль. - Как понимаю причина в неисправности DD98... Ваше мнение?!
Заблокировал DS0 на землю, при команде run, дисковод начинает что то читать, и УРА! - boot загрузчик загрузился!!!
Остаётся разобраться с Select и проверить на запись.., так?!
P.S. Сигнал SIDE выставляет которую головку дисководу включить - но т.к. спектрум работает в режиме 720kb, он пишет только с одной стороны?
