Маленькое замечание к плате - просмотрите отверстия на шинах питания и земли, полезно дублировать переходные. Здесь всё же не микроконтроллер, а 580-й процессор и логика ТТЛ/ТТЛШ.
Вид для печати
Маленькое замечание к плате - просмотрите отверстия на шинах питания и земли, полезно дублировать переходные. Здесь всё же не микроконтроллер, а 580-й процессор и логика ТТЛ/ТТЛШ.
Из Германии и Одессы поступило предложение предусмотреть альтернативное питание через разъем мини юсб и опциональный преобразователь +5 в +12.
Думаю нужно пойти на встречу коллегам. И не забыть развести по питанию на плате стандартный Molex-4 и сделать дублирующие переходные отверстия по шинам питания..
А где верная схема подключения ВИ53 к ЮТ88 ?
Да небыло схемы, но раза три описывалось на словах.
Сейчас поищу.
- - - Добавлено - - -
ВИ53 ЮТ-88
D0..7 D0..7
Gate0..2 все вместе на +5 через 1,5кОм
CLK0..2 все вместе на F2TTL
/RD /JR
/WR /JW
A0..1 A0..1
/CS /5000
- - - Добавлено - - -
выходы трех каналов - резисторный смеситель. Это уже кто как горазд.
Можно просто три резистора килоома по полтора в одну точку, можно нормальный смеситель по типу AY-8910 на спектрумах.
Нафиг, работать не будет. Потребление платы более 1А, схема чувствительна к просадке напряжения, придется повышать на входе более 5В, как результат на плате будет плавать в зависимости от выполняемого куска программы. Все эти разъемы мини/микро нормально работают до 0.5А.
PS. намучился с этим чудом(micro-USB) на RaspberiPI, с выхода БП-5В, на плате уже 4 с хвостом, ядро работает(ему 1.25 или 2.5 нужно, точно не помню), зато как начинается грузиться процессор просадка до 4В и чуть ниже, как результат все USB отваливаются.
ЮТ88 размножается почкованием, думаю многим будет интересен для коллекции и другой вариант платы "все в одном":
http://zx-pk.ru/market/viewtopic.php?f=7&p=40008#p40008
пока созревает наш вариант процессорного модуля :)
Там бы еще шины вывести на разъем, получилась бы УХКАКОЙКОМПЬЮТЕР :)
Заработал наконец-то мой процессорный модуль ЮТ (Спасибо Славику Пересторонину.).
Если кто помнит я спрашивал в чём может быть проблема. Как я и подозревал после 15 минут работы сгорел проц. КР580ИК80А 82-го года выпуска.
Так как по части электроники я врядли смогу внести в обшую копилку что-то путное но у меня получилась на мой взгляд симпатичная клавиатура
со шпаргалкой команд Монитора-0

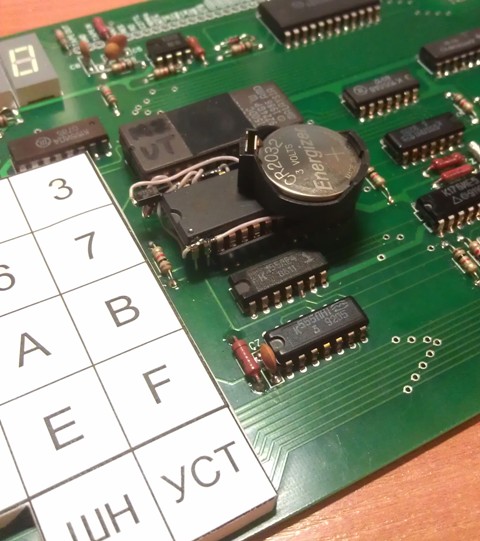

Если кому надо - вот так она выглядит:
https://www.dropbox.com/s/rkavy3cjl8...A0000.jpg?dl=0
а вот шаблон 'Вырежи сам':
https://www.dropbox.com/s/1xji48clhx..._jut.docx?dl=0
а вот ссылка на такие кнопочки:
http://www.aliexpress.com/item/50pcs...284368014.html
кривенько как то:v2_dizzy_roll:
Если на клей? Я хочу сделать клавиатуру для дисплей модуля, рассматриваю варианты кнопок.
Да, на клей можно. Наверное даже лучше будет. Надо попробовать.
Для дисплейного я тоже наверное их возьму. Стоят рубль мешок...
Здравствуйте.
Может кто подскажет есть ли аналоги у микросхем к155ле4,к155ре3,к155рп1,к176ие5 в планарных корпусах.
В выходные хочу прикупить .
155ЛЕ4 - SN7427
155РП1 - SN74170
155РЕ3 - N8223B
176ИЕ5 - CD4033
В планаре наврядли найдёте...
Здравствуйте.
Интересуют аналоги отечественного производства.
155рп1 можно заменить на 533ир32 ?
155ле4 на 533ле4 ?
1531?
Тогда КФ1533
Вместо РП1 у меня хорошо работают ИР26, цоколёвка одинаковая.
Здравствуйте.
Вот что получилось купить.
Вместо 155рп1 и 155ле4 соответственно 533ир32 и 533ле4. Вроде как должны подойти?
133лн1 продавец обещал найти.
Но я не представляю чем заменить 155ре3 и 176ие5 ? Нужны аналоги производства СССР.
Аналога К155РЕ3 не было, крайний вариант это взять две 556РТ4 и скорректировать прошивку. К176ИЕ5 это просто генератор для кварца на 32768 Гц и делитель на два в пятнадцатой степени. Напрямую отечественными микросхемами не заменить (одним корпусом точно).
Вместо 155ре3 подойдут 514ид1 или 514ид2. 176ие5, как уже верно было подмечено, можно заменить на связку генератор на 133лн1+какой-нибудь счетчик с коэффициентом деления 2^15
Нет, не подойдут. Смысл в РЕ3 - вывод символов A-F. Можно попробовать использовать ИД3 + ключи + диодная матрица по аналогии с ИД1
http://esxema.ru/wp-content/uploads/2012/12/1633.jpg
Жаль, мне казалось, что цифры от A до F тоже отображаются. Выходит, только ре3 подходит.
Здравствуйте уважаемые специалисты! Нет ли возможности сделать вариант разводки модуля с ВВ79 и памятью из кэша (W24512AK-15).
Прошу сильно не бить, если что. Спасибо!
Железно - возможно и да, но если подправить монитор, то возможна полная совместимость. Вот только если кто-то этим будет заниматься...
А вообще, ИМХО, индикация в ЮТе есть самое УГ, которое мне встречалось. На KIM-1, PMI-80, и даже на конструкции из книги Буреева, Дудко и Захарова на семисегментниках можно было выводить любые возможные символы, без жёсткого знакогенератора. А тут, увы...
что то поискал и не нашел, нет ли у кого прошивки монитора ЮТ-88 на двух 556РТ5, как в оригинальном варианте
если есть то можно выложить файлы?
Есть две 556РТ5 прошитые под ЮТ-88...........!!!
Посмотрел герберы предполагаемой второй ревизии плат процессорного модуля. Чем всех так привлекает К155ИД3 ?
Греется, жрет, занимает полезную площадь платы... Ведь отказались же от К155РП1 в пользу КР1533ИР26 и К555ИР32.
Почему бы и дешифратор не поставить КР1533ИД3 - в два раза уже корпус. Плюс, есть в магазинах. 155 серия уже редкость.
И еще, не стоит молиться на смд керамику и резисторы. Трескаются при малейшей деформации платы. Лучше бы кошерные
советские К10-17Б (старое обозначение КМ-6А) поставить. И по электролиту К53-18 на каждый десяток микросхем,
равномерно расположив по плате.
Вполне возможно, т.к. беру в местных магазинчиках. Там о производителе знают только что оно "Китай".
З.Ы. Не все подряд конечно, трескаются. По моим прикидкам, около 5 процентов. Может, это результат
перегрева при пайке, может брак производителя.
- - - Добавлено - - -
Вот тут человек рассказывает об отработанных схемах преобразователей напряжения.
Пишет, что делались они для "Радио-86рк", т.е. пригодны и для "ЮТ-88".
Надо полагать, в "ЮТ-88" преобразователи будут расположены непосредственно на плате процессорного модуля.
Лучше, если максимально близко к микропроцессору.
Update к моему посту о замене ИД3. Сейчас только, на сайте у Perestoronin нашел нормального размера картинку
предполагаемой новой ревизии платы. КР1533ИД3 таки развели, так что вопрос о ней снимается.
Еще, заметил что на плате резистор R18, идущий к выводу INTA у ВК28, подключен на +12 вольт. Всегда считал это журнальной опечаткой. Выходит, это все же правильно?
И о самой разводке. Нельзя ли чуть сместить проводники шины данных возле мс DD4, так чтоб они не были расположены прямо под проводниками шины управления ?
Т.к. очень возможны взаимные помехи. Земляной полигон так же, не должен представлять собой кольцо вокруг всей платы. По этому, земляную дорожку в районе VD3 - R17
лучше удалить.
