Для 320x200 там горизонтальные октеты точек 8x1, в каждом октете своя пара цветов ink/back, цвета такие же точно как на Спектруме.Цитата:
Сообщение от Dec
Для 640x200 выбираются два цвета ink/back на весь экран.
Вид для печати
Для 320x200 там горизонтальные октеты точек 8x1, в каждом октете своя пара цветов ink/back, цвета такие же точно как на Спектруме.Цитата:
Сообщение от Dec
Для 640x200 выбираются два цвета ink/back на весь экран.
Так я же так и реализовал. Или я что то не правильно сделал?Цитата:
Сообщение от nzeemin
У меня сделано простое ч/б изображение. Куда писать цвета в дамп для 640x200 я не знаю.Цитата:
Сообщение от nzeemin
Вы написали здесь, что не знаете какая палитра. Я для вас пишу - палитра та же, что и на ZX Spectrum.Цитата:
Сообщение от Dec
Там некуда писать. Для этого режима одна из восьми пар цветов выставляется записью в порт.Цитата:
У меня сделано простое ч/б изображение. Куда писать цвета в дамп для 640x200 я не знаю.
Подробнее можно посмотреть здесь:
http://www.emuverse.ru/wiki/%D0%AD%D...%9C%D0%A1_0515
http://www.emuverse.ru/wiki/%D0%AD%D...4-%D0%A2%D0%9E
Я подразумевал, что я не знаю конкретных RGB значений для светлых и темных цветов.Цитата:
Сообщение от nzeemin
Этикетка на МС 9026, БП из МС0515.
За неё спасибо Юрию (Dekatron)
https://pic.maxiol.com/thumbs2/16351...8.etms9026.jpg
Схем на данный БП всё ещё нет...
Наконец-то закрыто ещё одно белое пятно в истории с МС 0515!
Найдена материнская плата НС5 от заводского исполнения МС 0515 в корпусе УКНЦ. За предоставленный на сканирование экземпляр выражается спасибо CodeMaster!
https://pic.maxiol.com/thumbs2/16670...52637.ns58.png https://pic.maxiol.com/thumbs2/16670...52637.ns51.png
Также скачать можно отсюда - https://radon.su/files/scan/brd/processor/NS5/
Вот так плата выглядит в корпусе:
https://pic.maxiol.com/thumbs2/16670...7.dscn8345.jpg https://pic.maxiol.com/thumbs2/16670...7.dscn8346.jpg https://pic.maxiol.com/thumbs2/16670...7.dscn8353.jpg

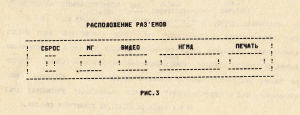

В стандартной давно выложенной документации на МС 0515 есть информация про это исполнение. Например:
https://pic.maxiol.com/thumbs2/16670...637.p00116.png https://pic.maxiol.com/thumbs2/16670...637.p00091.png

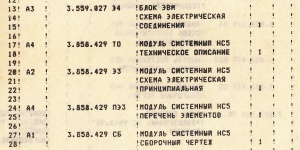

К сожалению на НС5 нет никакой документации, хотя она существовала:
https://pic.maxiol.com/thumbs2/16670...637.p00031.png
Предлагаю:
- мониторить площадки на предмет "странных УКНЦ", может быть и найдётся машина в сборе.
- попробовать восстановить монтажную схему по плате и принципиальной схеме НС4.
- попробовать сделать реплику платы с учётом сохранения посадочных мест, но с изменением всей разводки (за счёт более тонких дорожек уместить на два слоя).
- попробовать изменить прошивку для работы с клавиатурой МС 7007. Тестировать можно на любой НС4, там распаяны ВВ55 и соответствующий боковой разъём для клавиатуры.
Народ, извиняйте за некропостинг. А сколько же слоев в этой плате. Я могу конечно могу ошибаться, но вроде насчитал не менее 6 слоев.Цитата:
Сообщение от Radon17
прям на ней 8 пронумеровано, не?Цитата:
Сообщение от Mick
Да, там 8 слоёв. Вверху слева есть карта слоёв.Цитата:
Сообщение от Mick
Три слоя видно с каждой стороны + полигоны земля и питание.
Хотите отрисовать реплику? Но ведь она для производства будет не годна. С современными допусками по дорожкам и отверстиям думаю можно уместить на 2, в крайнем случае 4 слоя.
Ну и плюс без патчинга прошивки это не имеет смысла. На форуме определённо есть люди, которые могут дизассемблировать прошивку НС4 и адаптировать под клавиатуру МС7007, но не знаю захотят ли они это делать. Повторюсь, тестировать будет несложно, на каждой НС4 уже распаяны ВВ55 и вся обвязка для МС7007.
На цифры слоев я как то не обратил внимание. Так в принципе можно попытаться срисовать для истории, но внутренние слои без верификации хотя бы с бумажной схемой тяжко будет. А насколько различны схемы НС4 и НС5.Цитата:
Сообщение от Radon17
Я как то начинал срисовывать схему с МС0515, по сути последний лист с разъемами оставался. Вот по ней можно ориентироваться или нет?
https://zx-pk.ru/threads/18337-mikro...l=1#post482134
https://zx-pk.ru/threads/18337-mikro...=1#post1116757
Пока собираю информацию.
И еще глупый вопрос, а КР1807ВМ1 можно как то заменить на тот же КР1801ВМ2(1 или 3) или нет?
