Собрал пал-кодер по схеме от NedoPC. Ничего не получилось. Растра нет. Может быть, там другая схема включения?
Ноги совпадают (большинство), должно вроде работать. Выпаивал с платы?
Собирал всё на монтажке. Сегодня всё много ра проверял, тыркал осциллографом. fsc есть, все сигналы проверил по фирменному даташиту. А вот на 20-й ноге (композит) идёт что-то странное (фото приложил). Изображение изредка появляется но и то без синхронизации. Ещё кондёры которые возле кварца стоят я поменял на 56pF вместо 33pF. Если ничего не получится, поставлю микруху обратно в сегу и буду пробовать с сеговской обвязкой.Цитата:
Сообщение от molodcov_alex
При отключённом и включённом байте картинка на осциллографе одинаковая!!!
Мож действительно с синхрой че-то не то? У меня так постоянные пляски с бубном из-за нее, только на Профи все о.к..
а мож ты чето напутал да и кстати чип критичен к обвязкеЦитата:
Сообщение от BYTEMAN
еше раз тебе говарю паиши статьи С.М.Рюмик'a к примеру в журнале радиоаматор
статьи они старые он там эту тему падробнейше описал
На фотке что-то напоминующее переменку 50Гц. Может просто напросто идет наводка? Или питание нефильтрованное... У CHRV на PAL-кодере для устранения помех куча конденсаторов и рекомендуется дроссель на питании.

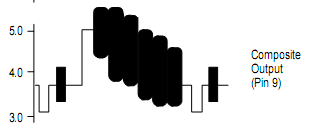

Вообще то сигнал по идее и должен представлять собой лесенку, вот вырезка из даташита MC1377
Ура, ребята! Всё заработало!!! Запаял микруху обратно в сегу, отпаял резисторы, которые шли к микрухам на сеге и на них подал сигналы. Теперь у меня есть оч. хороший пал-кодер! Кста, эффекта верёвки не наблюдаю. И ещё вопрос. Как мне правильно подать I-сигнал?
Добавлено через 22 секунды
molodcov_alex, большое спасибо за помощь.
