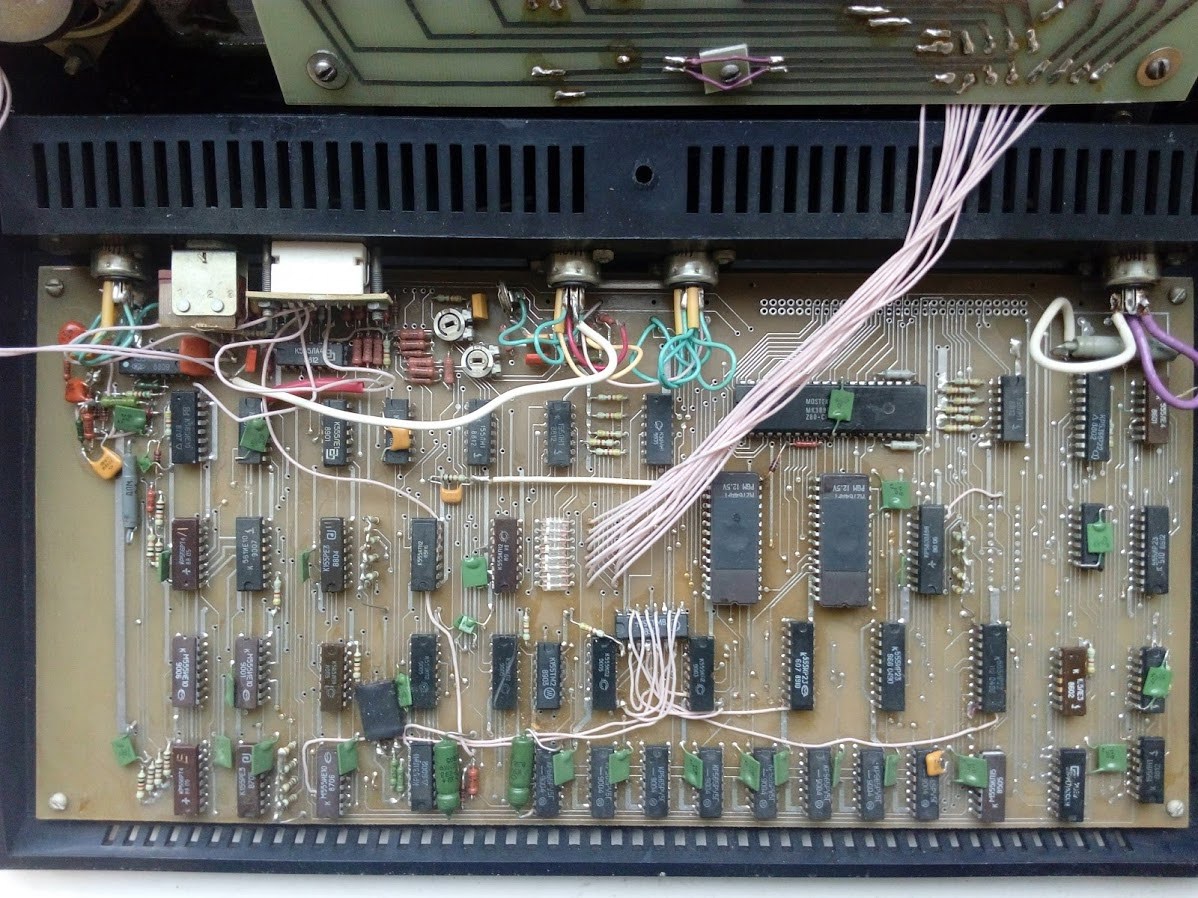

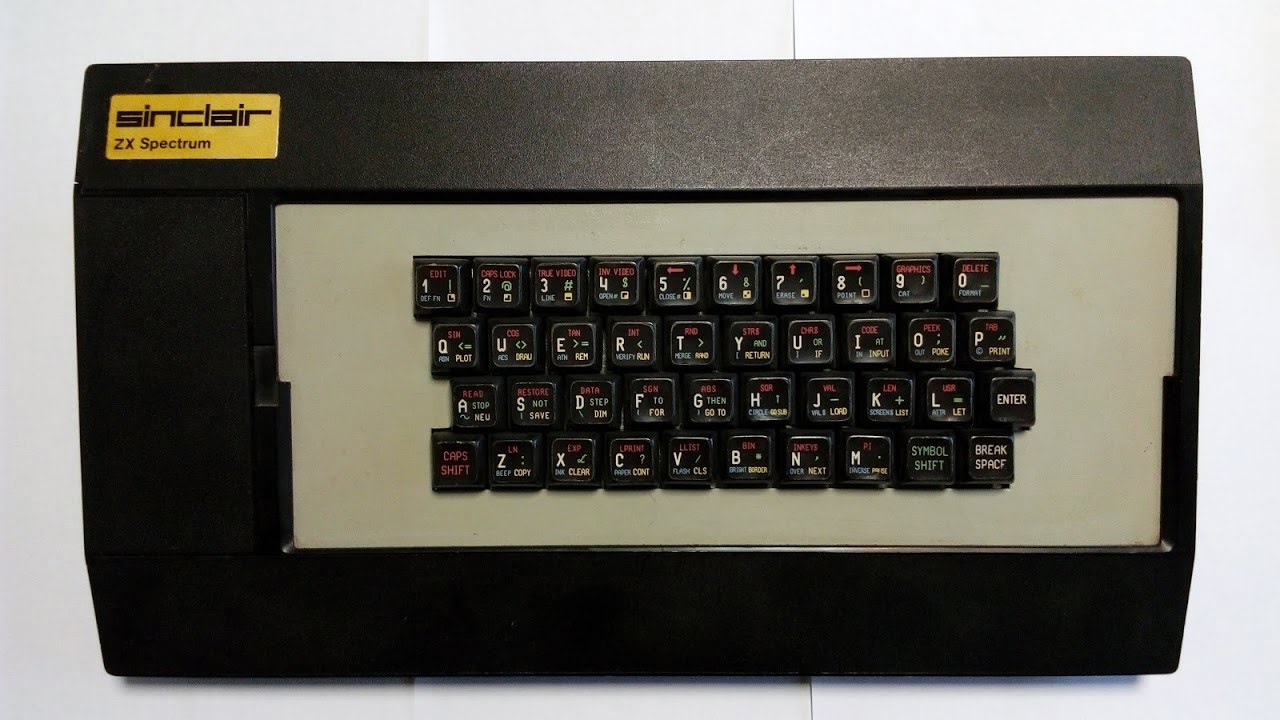

kot_martovskiy, Первая плата по моему не спектрум , сложно разобрать. Что за проц там стоит ?. В первом черном корпусе какой то клон на т34 скорее всего. Во втором черном корпусе Ленинград, в большом светлом Pentagon 128.
Вид для печати
kot_martovskiy, Первая плата по моему не спектрум , сложно разобрать. Что за проц там стоит ?. В первом черном корпусе какой то клон на т34 скорее всего. Во втором черном корпусе Ленинград, в большом светлом Pentagon 128.
Это Спектрум, там просто вместо проца воткнули ВВ55. Это Спек с 589ИР12 в качестве регистра. Нужно по идее более хорошие фото с обоих сторон.Цитата:
Сообщение от JV-Soft
Более того, это "Спектр" - был такой уже на форуме. По сути это переразведенный калужский вариант.
Вот ссылка на тему про этот клон - http://zx-pk.ru/threads/23480-pevm-spektr.html
Нет не Спектрум - там вм80 стоит! А не, точно Спектрум. Только воткнули не вв55 а вм80...
А что-то я не нашел там ОЗУ
Не народ, вы ход по ссылке сходите, что я приводил. Там увидите точно такую чистую плату. Воткнуть в 40 ногую панельку можно чего угодно - это как про забор, а там дрова.Цитата:
Сообщение от Alex_LG
Вот типа смотри сам фото http://zx-pk.ru/threads/23480-pevm-s...l=1#post712424
- - - Добавлено - - -
Его просто не запаяли, видимо на этом и закончился порыв сборки компа.Цитата:
Сообщение от Sergei Frolov
что за зверь? два проца z-80
http://savepic.ru/12939542m.jpg
http://savepic.ru/12920086m.jpg
ZX-Next
Привет всем! Что за зверёк? Может кто знает.?
http://s020.radikal.ru/i723/1702/d0/0d6f99702f15.jpg

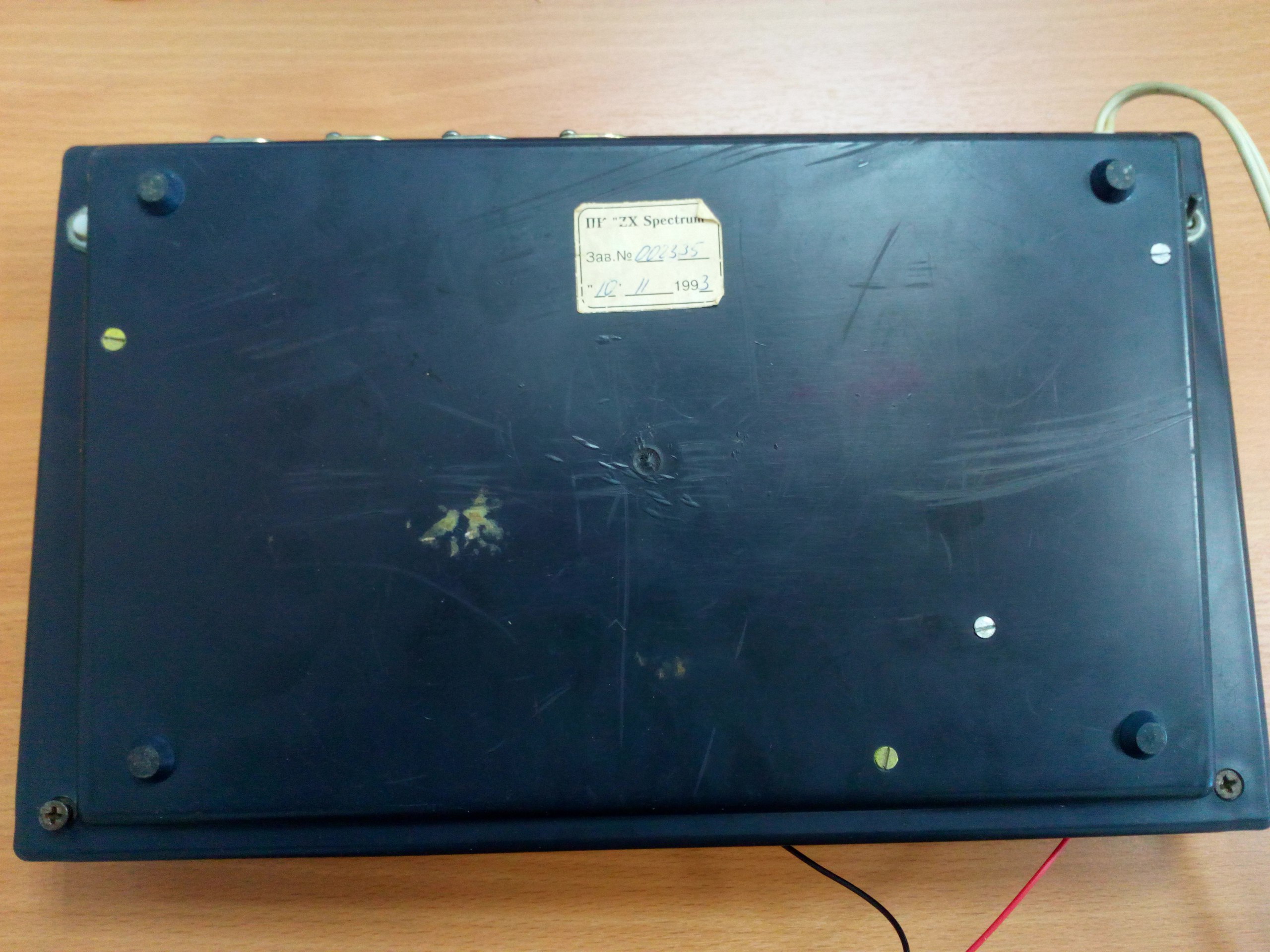

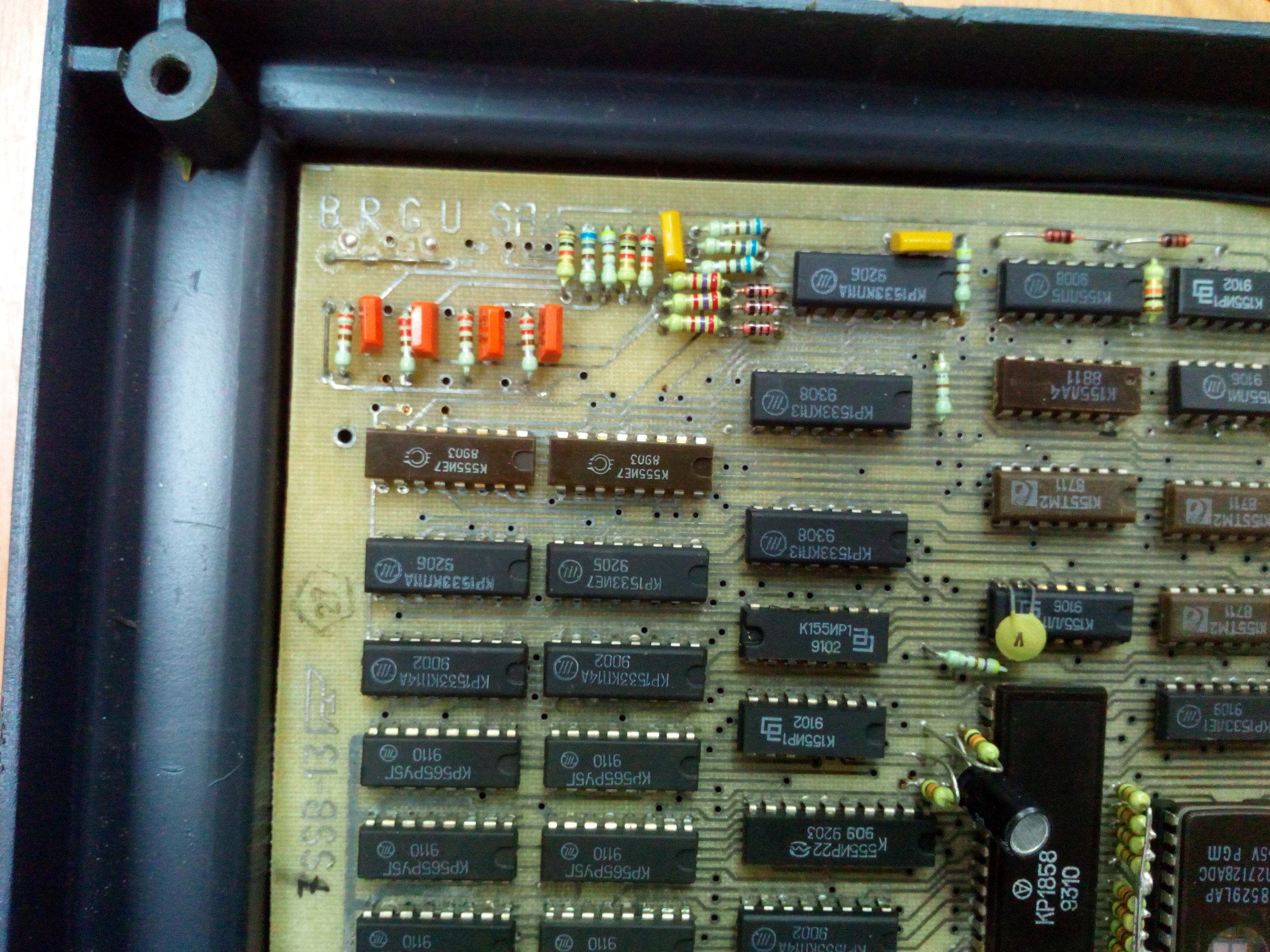

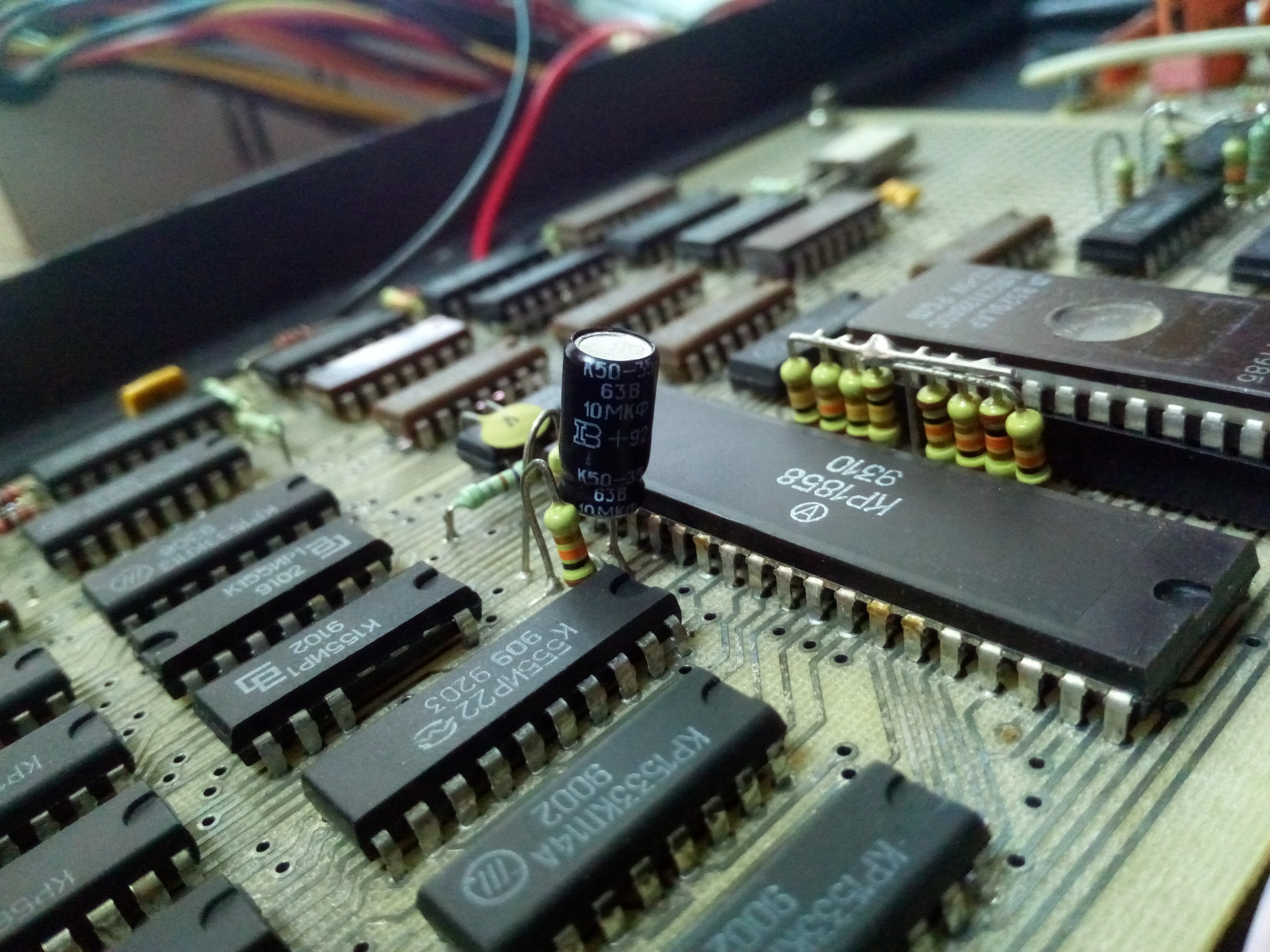

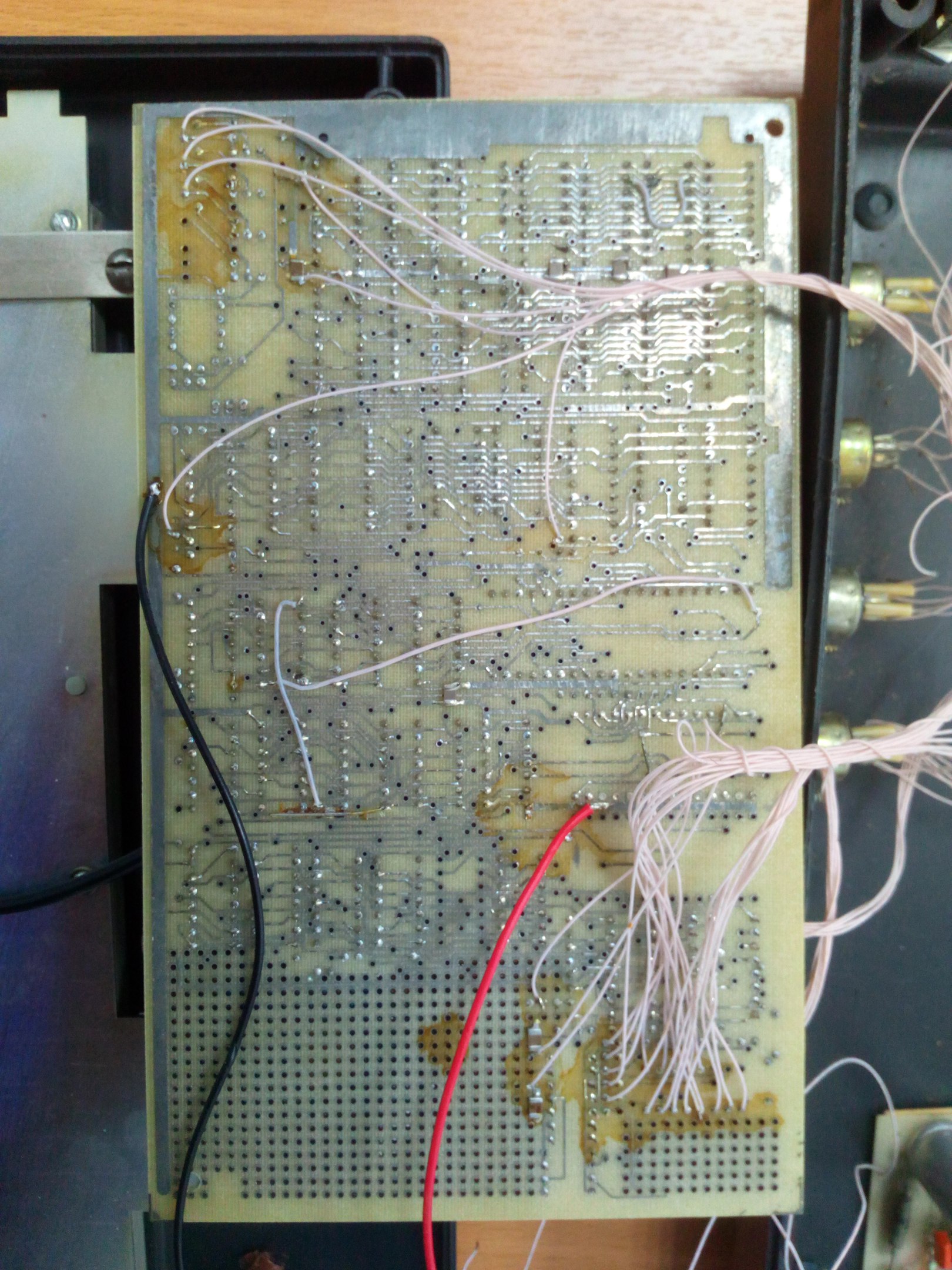

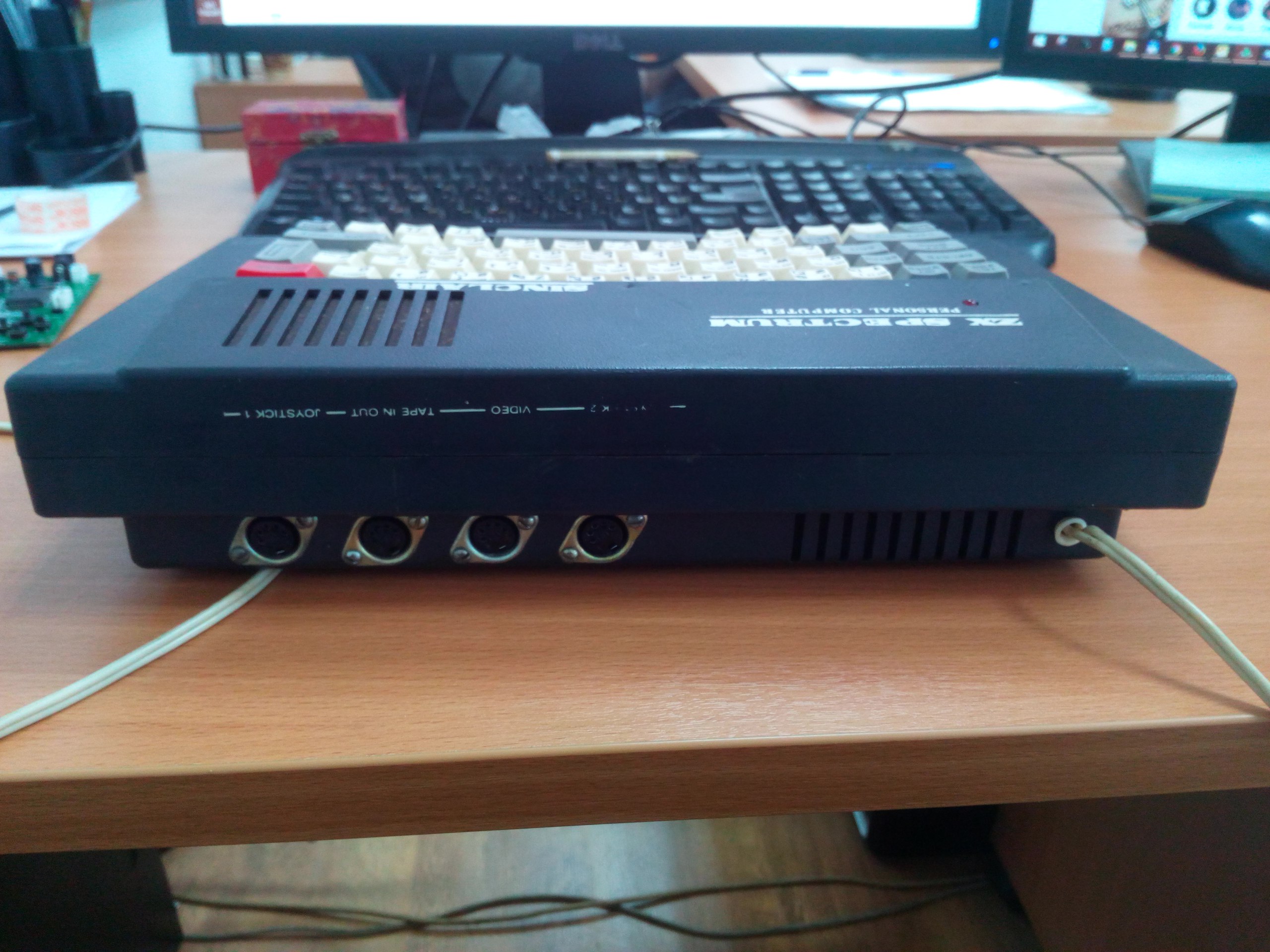

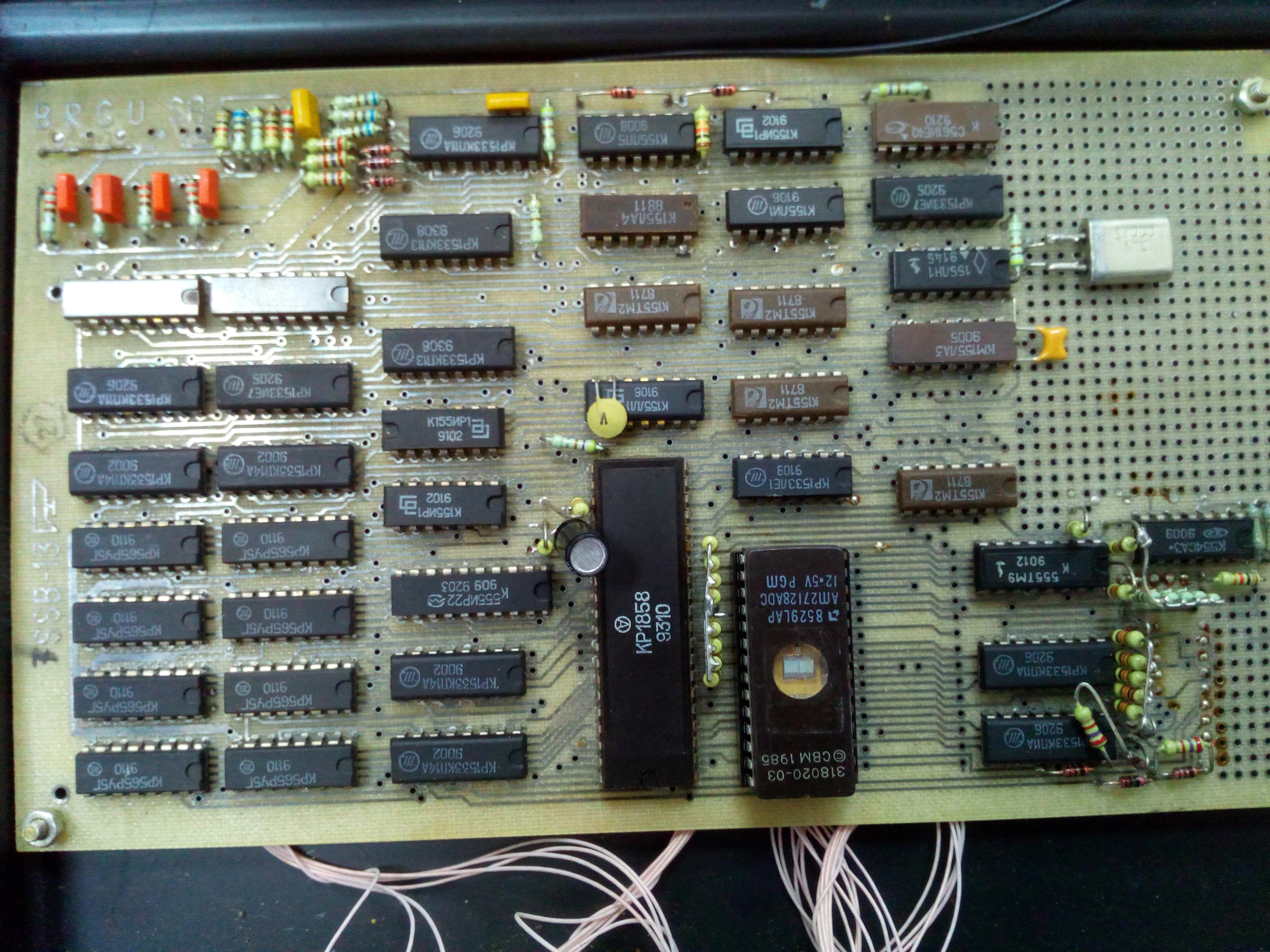

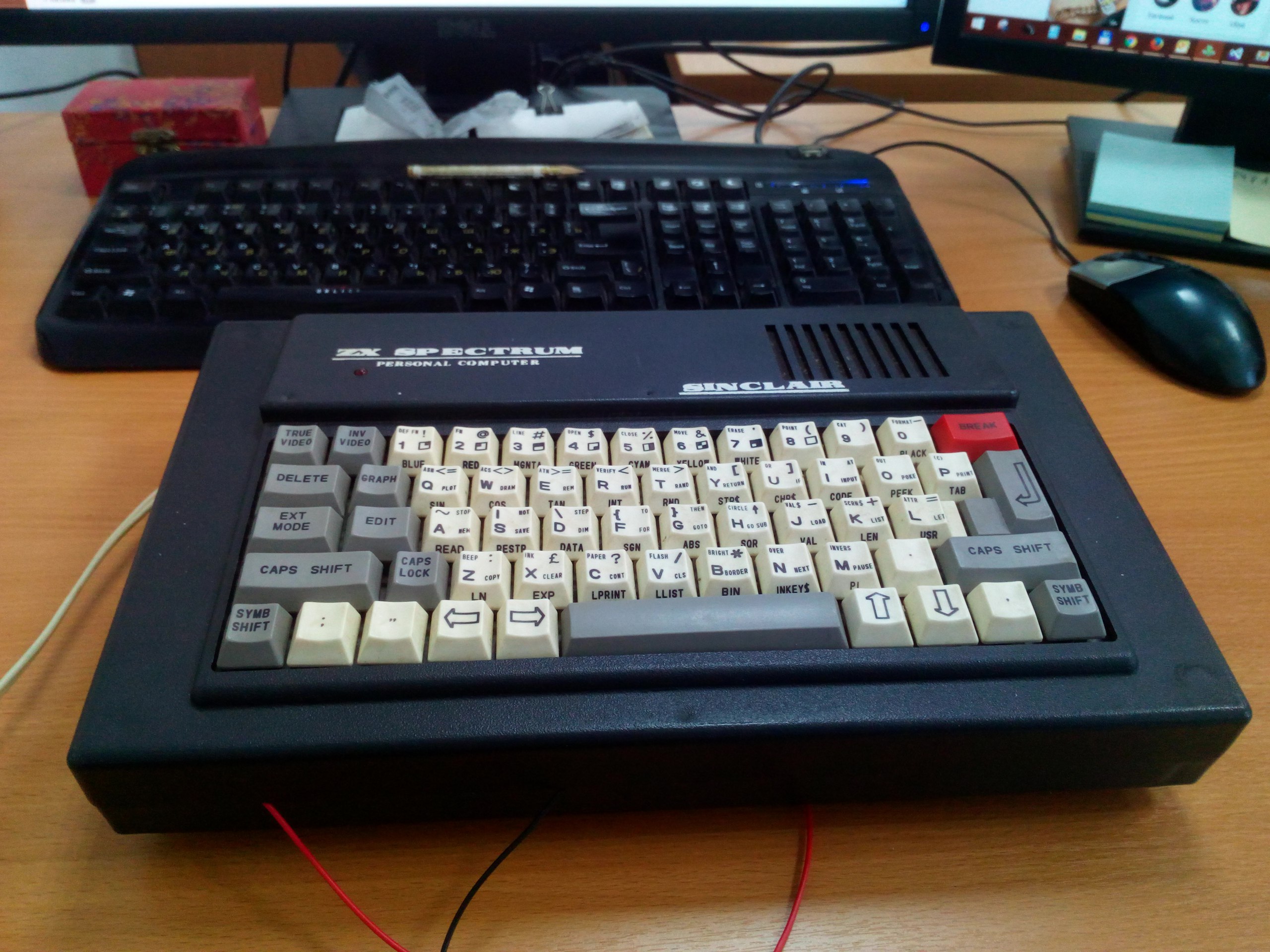

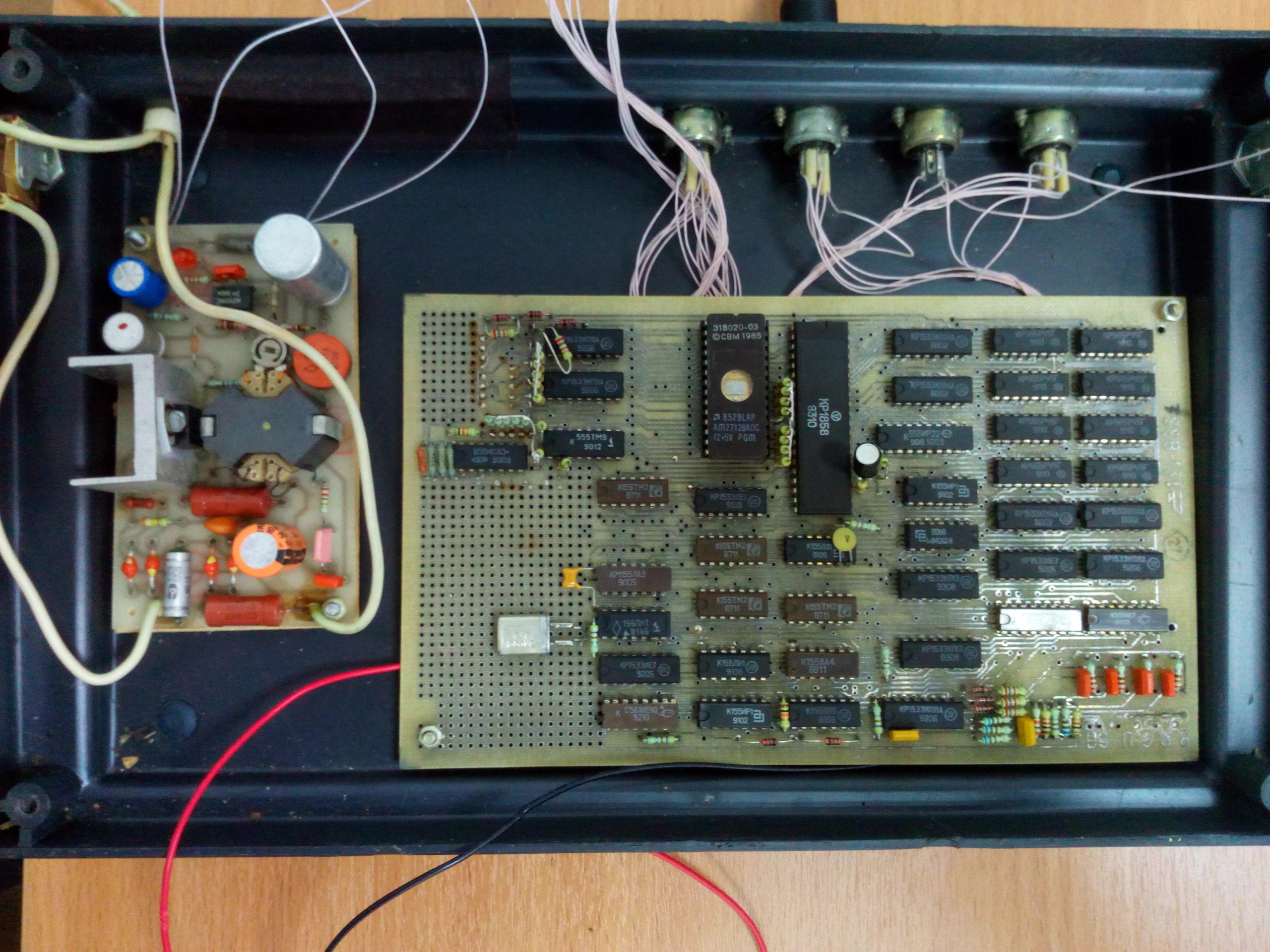

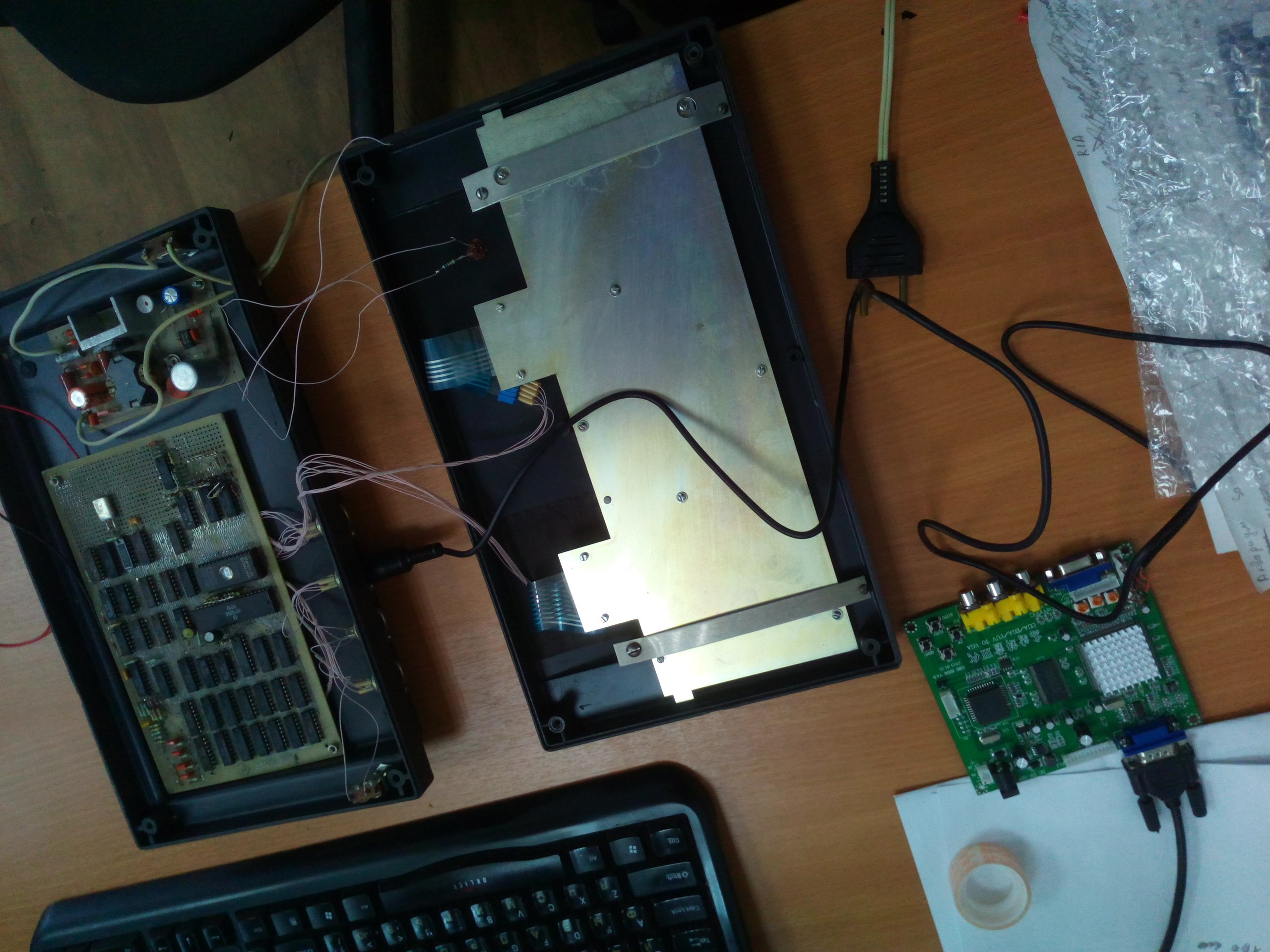

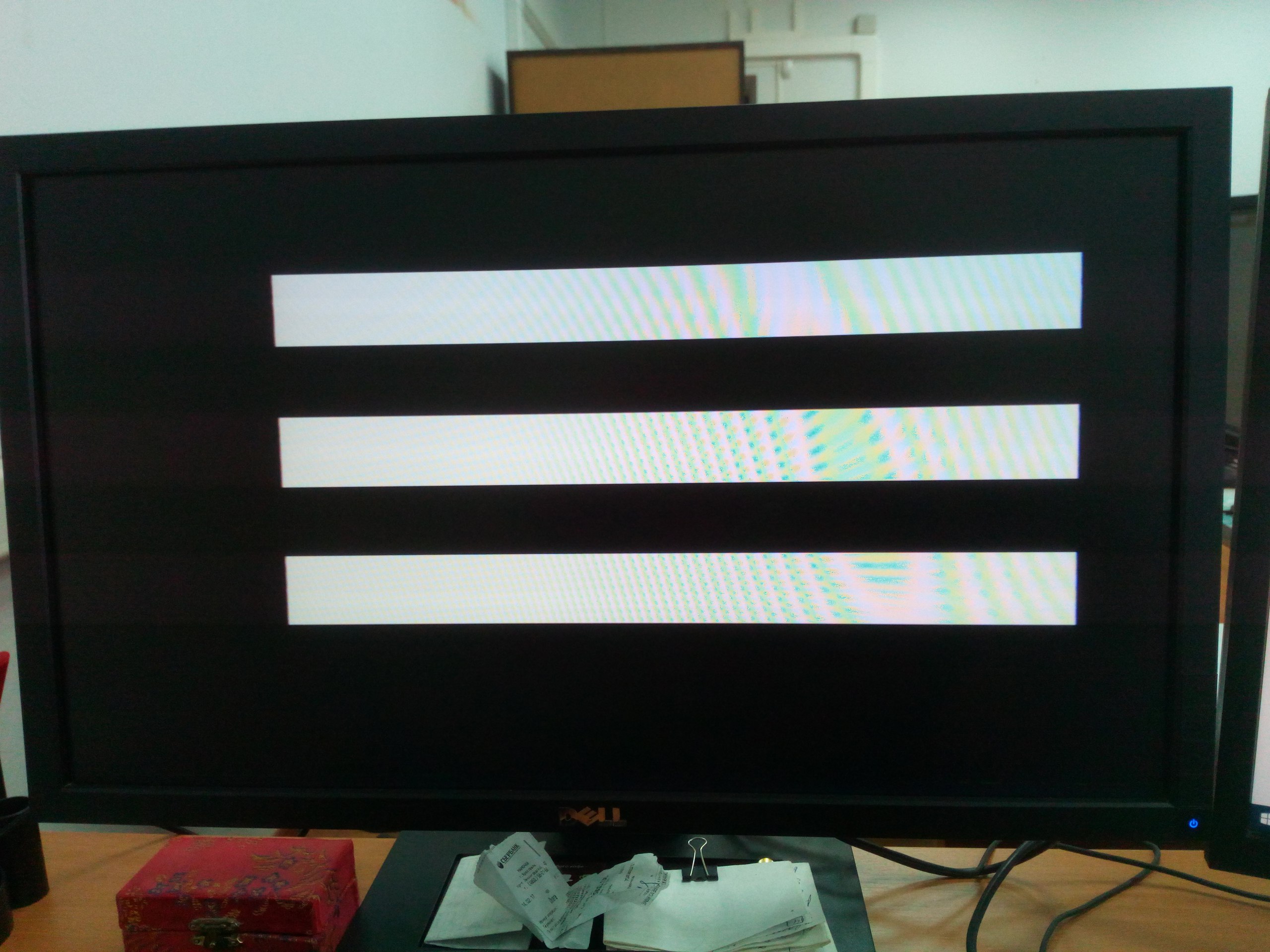

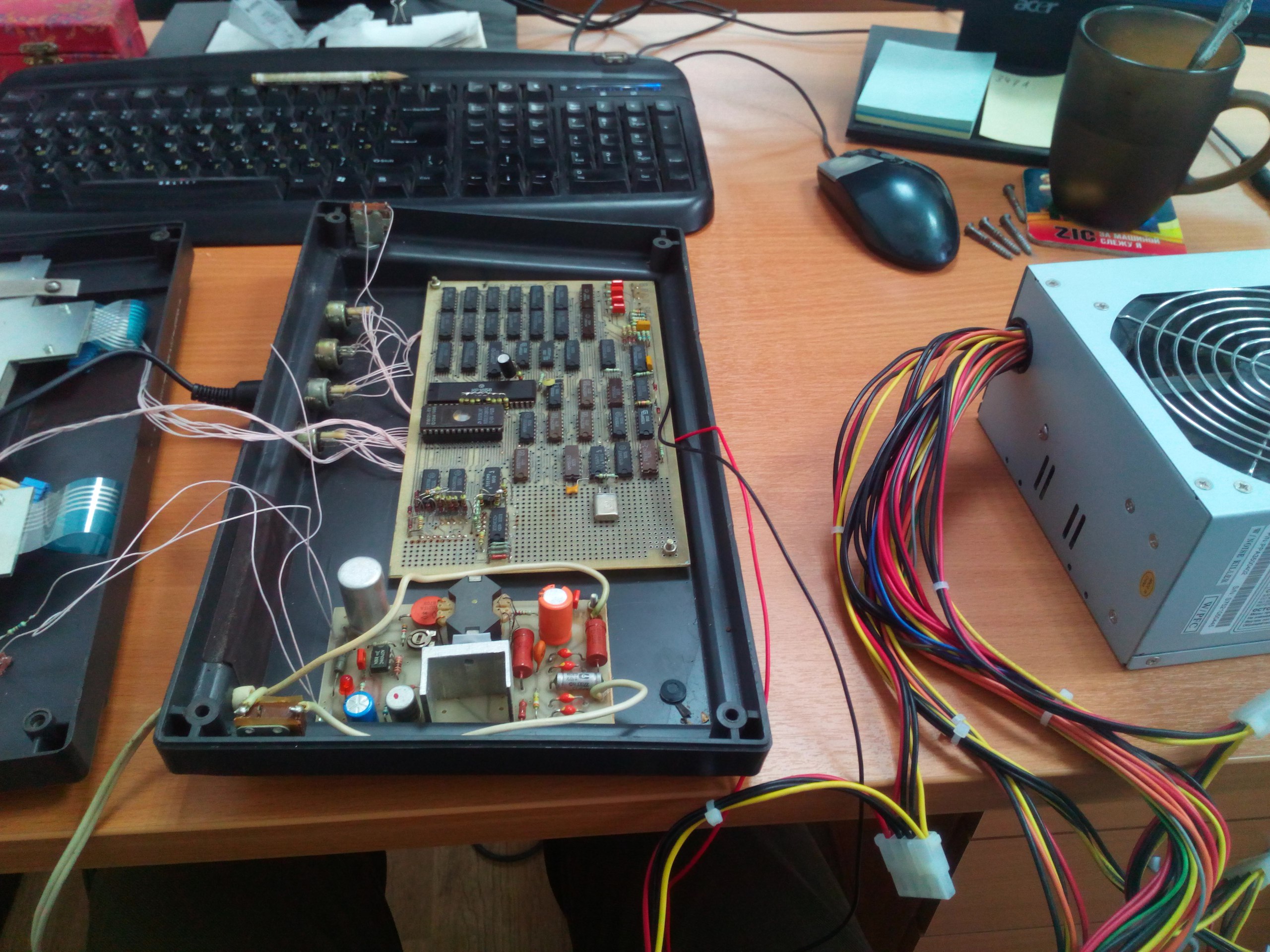

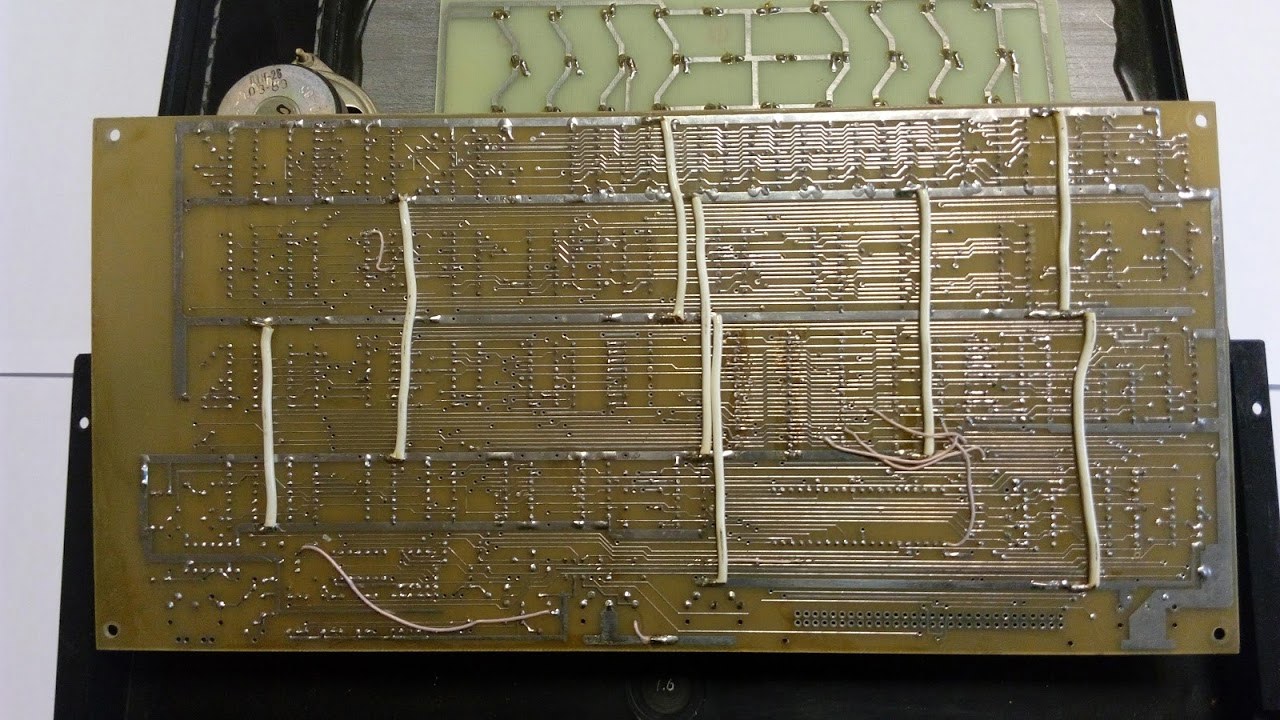

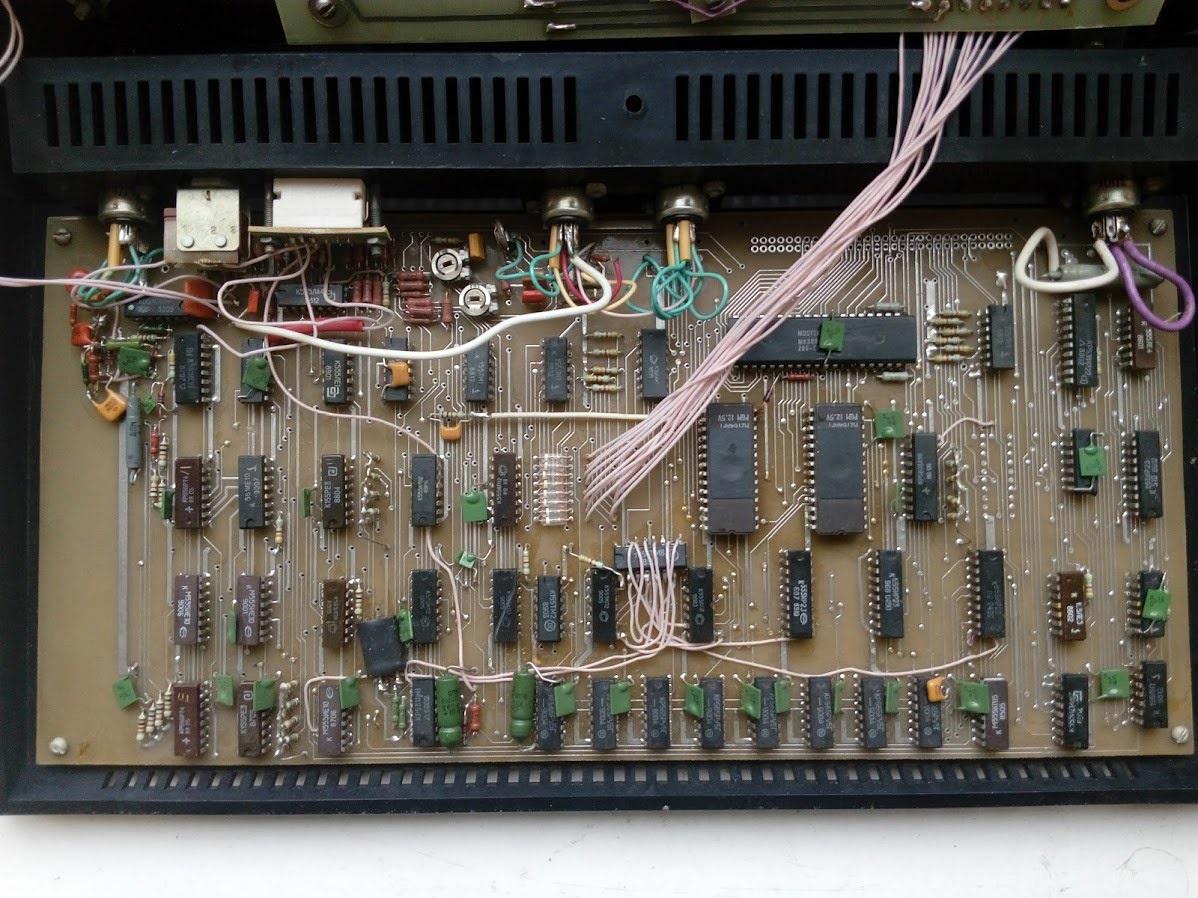

Доброго времени суток, уважаемые! Недавно мне подарили 24 годовалый клон я так понимаю Ленинграда 48. Но именно такого здесь я не встретил. Чтобы проверить нужно было подключить его к монитору, ибо к телевизору не вариант. Проштудировав здесь темы по данной задаче я заказал с али GBS8200. И вот наконец то требуемая железяжка пришла. Т.к. непонятно что за клон и отсутствие схемы, я разобрал и нашел выходы RGBS. Распаяв провода и подключив сие чудо, меня ждало разочарование - Speccy не завелся. На экране черно белые полосы(на фотках представлено) с мигающими в произвольном порядке знакоместами разных цветов. Первое что пришло в голову это проверить напряжение с встроенного БП. Оно оказалось 3,9 вольта. Я отключил встроенный БП и подпаяв провода, подключил "нормальный" ATXый БП. Но это не помогло, полосы остались но уже без мигающих знакомест. Далее еще полазав на этом форуме, рекомендовали в подобных случаев потрогать что греется на плате. В результате после включения питания через пару минут проц калится так что пальцем его невозможно держать. Ждать что с ним произойдет дальше я не стал, но думаю это не нормально. Так вот хотелось бы точно идентифицировать мой клон, найти схему хотя бы близкую к нему ну и найти и устранить неисправность и воскресить! Еще микросхема ПЗУ была не заклеена, может ли это быть причиной поломки в следствии "порчи" прошивки при попадании света на микросхему?
Буду очень благодарен всем кто поможет! Очень надеюсь на хороший исход ибо в планах его модернизировать и наслаждаться старенькими и новенькими играми плюс попытаться что то свое на нем создать. Фоточки:
https://pp.userapi.com/c604721/v6047...vYgL4j4924.jpghttps://pp.userapi.com/c604721/v6047...0xoEkEWMf8.jpghttps://pp.userapi.com/c604721/v6047...-ZWfHmmeII.jpghttps://pp.userapi.com/c604721/v6047...jfEn8ESF94.jpghttps://pp.userapi.com/c604721/v6047...Z_rTy2pnrE.jpghttps://pp.userapi.com/c604721/v6047...shzIFHqdIo.jpghttps://pp.userapi.com/c604721/v6047...5OQcSA1l2w.jpghttps://pp.userapi.com/c604721/v6047...lRSZPiTPZs.jpghttps://pp.userapi.com/c604721/v6047...EeQu3pi_N8.jpghttps://pp.userapi.com/c604721/v6047...TAJcTi3Dlo.jpghttps://pp.userapi.com/c604721/v6047...pu5kBroKlY.jpg
