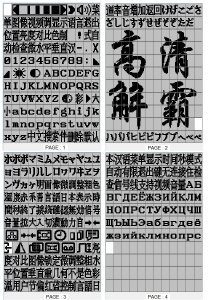

Немножко распотрошил шрифт. Вот что получилось:
https://pic.maxiol.com/thumbs2/15750...nbegbsfont.jpg

---

Сделал такую доработку в шрифтах, пока над прошивкой, взятой с форума:

https://sun9-18.userapi.com/c855020/...6MdQDPB03E.jpg

Прошивка которая компилится программой, она на самом деле 1 в 1 как в прошивке девайса, кроме внесенных символов, тольк относительно 1000 (в прошивке) адреса она сдвинута на 4 байта... то есть все со смещением в 1 знак HEX пары символов... А HEX редактор не может удалить пол байта... Только один байт... Как реально сдвинуть файл на 4 бита ? Неужели скрипт писать на перемещение байтов ? Есть ли такие инструменты написанные уже, или какие то решения готовые ? Ведь вроде просто должна решаться задача...

Цитата:

---

Сообщение от electroscat

тольк относительно 1000 (в прошивке) адреса она сдвинута на 4 байта... то есть все со смещением в 1 знак HEX пары символов...

---

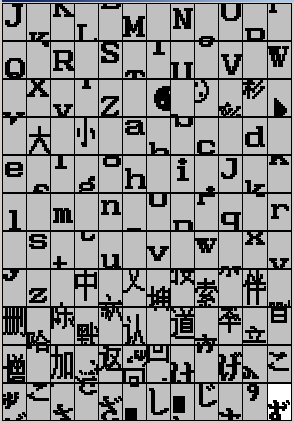

Вот из-за этой фигни у меня в прошлый раз ничего и не получилось. Точнее, вместо шрифтов получилась вот такая фигня:
Вложение 71095 Вложение 71096

Цитата:

---

Сообщение от Arseny

Вот из-за этой фигни у меня в прошлый раз ничего и не получилось. Точнее, вместо шрифтов получилась вот такая фигня:
Вложение 71095 Вложение 71096

---

На картинке есть какой то прирост вроде, от буквы к букве, в целом может я что то не правильно понимаю, у меня нет опыта в этом, но анализируя содержимое прошивки и то что выдает программа, я вижу, что прироста нету, но вначале файла лишние 4 бита, и соответственно, до самого конца так и идет, если в прошивке 04 44 04 44 07 то в программе смещение на 1 знак, 44 40 44 40 70... То есть получается, к тому, что выдает программа нужно прибавить 4 бита - и тогда все должно получиться. Но как это сделать, я пока не пойму.. Могу только байт прибавить, но тогда эффекта не будет )))

Цитата:

---

Сообщение от Arseny

Вот из-за этой фигни у меня в прошлый раз ничего и не получилось.

---

Написал скрипт, сдвигающий файл на 4 бита, теперь то что выдает программа под видом ".bin" файла можно легко преобразовывать в то, что можно подсовывать в прошивку. Для проверки, мне нужна методика, по которой вы преобразовали дамп прошивки с 1000 адреса в файл для программы ".pat" (это был бы лучший вариант), ну или, если есть возможность, вот тут: https://yadi.sk/d/2yTCZPfeVerdtg я положил то, что получилось после сдвига "mtv230-1.bin" и файл прошивки, с уже подсунутым измененным шрифтом, готовый к прошивке в устройство: "temp_backup_fonts.bin", попробуйте пожалуйста его по вашей методике распарсить "temp_backup.bin" в ".pat", и если результат будет без искажений, то можете "подмешать" его к прошивке и вшить в какое нибудь устройство для теста, или вшить уже готовый файл "temp_backup_fonts.bin" который лежит по ссылке. Заранее благодарен за сотрудничество, и прошу прощения за беспокойство. Если нужен скрипт для питона, который сдвигает содержимое и пишет в другой файл, напишите - опубликую.

Надеюсь в ближайщее время удастся спаять программатор и закончить наконец с этим,... :)

Цитата:

---

Сообщение от Arseny

Хе-хе ;) ... Ни за что не догадаться как я извращался ... BIN-to-HEX и Word! Получил из прошивки текст с кодами и в Ворде макросом на VB его разобрал на символы. Алгоритм разбора писал выше. Просто никакой другой среды программирования под рукой нету.

---

Все же, если не сложно, киньте ссылочку пожалуйста на алгоритм разбора ?!? А то что то ничего не могу найти...


Спаял программатор, но увы... Толи спаял не правильно, хотя и перепроверил уже все.... Нужно еще раз проверять. Говорит что нет MTV во всем диапазоне,.. Сначала была проблема с драйвером, он наотрез не хотел работать.. Предположил, что не работает на WIN XP 64... Пришлось сохранить область c WIN XP 64 акронисом, снести.... Благо нашел образ акрониса с установленной уже на этот же комп WIN XP 32... Драйвер заработал, тест прошел. Постал перестал говорить о том что нет драйвера в системе, но начал говорить, NO Answer at All range ! 127 transmits Fail - Need to Rescan.

Цеплял программатор и на P5 и на P6 как написано, "путал" SDL и SCA , и с замкнутым джампером, и замыкая и размыкая джампер.... Никакого результата.. Блин, два дня убил на эту хрень... Ну а что делать, буду продолжать..

Может кто нибудь что нибудь посоветует, кроме перепроверить сборку программатора ? С чего начинать ?

А может быть чип залоченный ? Как то промелькнула такая надпись, типа чип из блокед.. Не в I2C Scan а при нажатии какой то другой кнопки ....

И кстати, а куда все таки надо подключаться, чтобы считать и записать прошивку, на P6 или P5 ? |

Ну и еще как вариант, если я вам девайс почтой пришлю, сможете прошить ? Меня уже типает от этого всего, еще денек поковыряюсь, если не прошьется, то лимит будет исчерпан... Но доделать надо.. И я рассматриваю такой вариант. Это реально ? За вознаграждение естественно, и почтовые расходы за мной.. Сможете ?

Еще раз перепроверил сборку программатора, все 100% правильно. Chip Locked пишет когда нажимаешь Read. Но он так же пишет и когда просто не подсоединен девайс. Ее заметил, что когда прграмматор подключен к устройству, оно ведет себя как будто джампер замкнут, даже если он разомкнут, то есть на экран ничего не выдает.

В общем, друзья, прошу о помощи, может что то в настройках LPT порта нужно делать, может где то еще ? Может что то не дочитал, что вряд ли, я все с форума скопировал что относится к конкретной теме, и перечитал уже очень много раз... Но мало ли, вдруг что то пропустил где то... Помогите !!!

Цитата:

---

Сообщение от electroscat

Написал скрипт, сдвигающий файл на 4 бита, теперт то что выдает программа под видом ".bin" файла можно легко преобразовывать в то, что можно подсовывать в прошивку. Для проверки, мне нужна методика, по которой вы преобразовали дамп прошивки с 1000 адреса в файл для программы ".pat" (это был бы лучший вариант), ну или, если есть возможность, вот тут: https://yadi.sk/d/2yTCZPfeVerdtg я положил то, что получилось после сдвига "mtv230-1.bin" и файл прошивки, с уже подсунутым измененным шрифтом, готовый к прошивке в устройство: "temp_backup_fonts.bin", попробуйте пожалуйста его по вашей методике распарсить "temp_backup.bin" в ".pat", и если результат будет без искажений, то можете "подмешать" его к прошивке и вшить в какое нибудь устройство для теста, или вшить уже готовый файл "temp_backup_fonts.bin" который лежит по ссылке. Заранее благодарен за сотрудничество, и прошу прощения за беспокойство. Если нужен скрипт для питона, который сдвигает содержимое и пишет в другой файл, напишите - опубликую.

---

Попробовал разобрать выложенный temp.bin - фигня получается. Даже если выровнять первый символ - остальные все равно разъезжаются.
Технология получения файла шрифта такая:
а) Каким-нибудь конвертером BIN-HEX (или BIN-TXT) получаю текстовый файл с HEX кодами символов шрифта;
б) Удаляю лишние символы типа пробелов и конца строки (если есть);
в) Удаляю лишние 57 символов (почему 57 и точно ли 57 - пока не разобрался, но число символов точно нечетное);
г) Сплошной поток кодов запихиваю в Word и применяю макрос по вот такому алгоритму:
1. Пишу в текстовый файл строки "PATTERN" и "480".
2. Пишу в текстовый файл строку с номером символа "FRONT х".
3. Пропускаю пару символов и ставлю пробел.
4. Повторяю п.3 36 раз.
5. Выделяю и удаляю следующие 56 символов (тут возможно другое число - 64 байт на символ делает font_editor).
6. повторить пп. 2-5 еще 479 раз.
Это получится основной шрифт.
Далее должны следовать 3 цветных шрифта, но в считанных прошивках их нет - там дублируется основной.

- - - Добавлено - - -

Цитата:

---

Сообщение от electroscat

Все же, если не сложно, киньте ссылочку пожалуйста на алгоритм разбора ?!? А то что то ничего не могу найти...

---

Хм ... Несколько страниц назад же писал, но если не нашли - вон выше для Word написал.

Цитата:

---

Сообщение от electroscat

Спаял программатор, но увы... Толи спаял не правильно, хотя и перепроверил уже все.... Нужно еще раз проверять. Говорит что нет MTV во всем диапазоне,.. Сначала была проблема с драйвером, он наотрез не хотел работать.. Предположил, что не работает на WIN XP 64... Пришлось сохранить область c WIN XP 64 акронисом, снести.... Благо нашел образ акрониса с установленной уже на этот же комп WIN XP 32... Драйвер заработал, тест прошел. Постал перестал говорить о том что нет драйвера в системе, но начал говорить, NO Answer at All range ! 127 transmits Fail - Need to Rescan.

Цеплял программатор и на P5 и на P6 как написано, "путал" SDL и SCA , и с замкнутым джампером, и замыкая и размыкая джампер.... Никакого результата.. Блин, два дня убил на эту хрень... Ну а что делать, буду продолжать..

---

У меня тоже не без проблем все получилось, но в целом - не сложно. Отзыв должен быть и на P5, и на P6. На P6 висит MTV230, а на P5 - Trueview 5725.

Цитата:

---

Сообщение от electroscat

Может кто нибудь что нибудь посоветует, кроме перепроверить сборку программатора ? С чего начинать ?

---

Пока могу посоветовать все перепроверить (и железо, и софт)

Цитата:

---

Сообщение от electroscat

А может быть чип залоченный ? Как то промелькнула такая надпись, типа чип из блокед.. Не в I2C Scan а при нажатии какой то другой кнопки ....

---

Вряд ли. Скорее программа тупит не поняв ответ программатора.

Цитата:

---

Сообщение от electroscat

И кстати, а куда все таки надо подключаться, чтобы считать и записать прошивку, на P6 или P5 ? |

---

Р6, но ответ должен быть на обоих портах.

Цитата:

---

Сообщение от electroscat

Ну и еще как вариант, если я вам девайс почтой пришлю, сможете прошить ? Меня уже типает от этого всего, еще денек поковыряюсь, если не прошьется, то лимит будет исчерпан... Но доделать надо.. И я рассматриваю такой вариант. Это реально ? За вознаграждение естественно, и почтовые расходы за мной.. Сможете ?

---

Теоретически - да, но в ближайшие месяцы не могу обещать ничего. Т.е. выслать-то можете, но когда смогу им заняться - не знаю.

Цитата:

---

Сообщение от electroscat

Еще раз перепроверил сборку программатора, все 100% правильно. Chip Locked пишет когда нажимаешь Read. Но он так же пишет и когда просто не подсоединен девайс. Ее заметил, что когда прграмматор подключен к устройству, оно ведет себя как будто джампер замкнут, даже если он разомкнут, то есть на экран ничего не выдает.

---

Значит программатор точно неправильно собран/подключен. При отсутствии джампера Гонбес вроде просто запускается и все.

Цитата:

---

Сообщение от electroscat

В общем, друзья, прошу о помощи, может что то в настройках LPT порта нужно делать, может где то еще ? Может что то не дочитал, что вряд ли, я все с форума скопировал что относится к конкретной теме, и перечитал уже очень много раз... Но мало ли, вдруг что то пропустил где то... Помогите !!!

---

В целом - странно. Я делал все по инструкциям (хотя тогда тоже многое было не понятно), прицепился сначала на Р5 (и долго удивлялся неправильным ответам), но в целом - все сразу работало хоть как-то.

Цитата:

---

Сообщение от Arseny

Технология получения файла шрифта такая:
а) Каким-нибудь конвертером BIN-HEX (или BIN-TXT) получаю текстовый файл с HEX кодами символов шрифта;
б) Удаляю лишние символы типа пробелов и конца строки (если есть);
в) Удаляю лишние 57 символов (почему 57 и точно ли 57 - пока не разобрался, но число символов точно нечетное);
г) Сплошной поток кодов запихиваю в Word и применяю макрос по вот такому алгоритму:
1. Пишу в текстовый файл строки "PATTERN" и "480".
2. Пишу в текстовый файл строку с номером символа "FRONT х".
3. Пропускаю пару символов и ставлю пробел.
4. Повторяю п.3 36 раз.
5. Выделяю и удаляю следующие 56 символов (тут возможно другое число - 64 байт на символ делает font_editor).
6. повторить пп. 2-5 еще 479 раз.
Это получится основной шрифт.
Далее должны следовать 3 цветных шрифта, но в считанных прошивках их нет - там дублируется основной.

---

Надо писать скрипт реверсивный наверное, чтобы разворачивал и так же сворачивал по тому же закону...

По пункту "в" вопрос, от куда лишние 57 символов, с какого места удаляете ?
И еще, пункт 2 - 5, то есть вы оставляете 36 раз по 2 символа, а потом удаляете 56 символов ?

В свете того, что каждый символ это 12 столбцов и 18 строк, то есть 216 бит, или 27 байт, от куда берется остальное ?

Еще один момент, я сравниваю содержимое прошивки с 1000 адреса, и сдвинутый на 4 бита результат работы программы, и до 2230H все идентично, то есть шрифты не должны расходиться.. В свете того, что в коде добавляется 56 символов которые удаляются потом просто, и не несут информации - то возможно это (с 2230H адреса) и есть то что я менял, всмысле, иероглифы на "Вектор 06 Ц и т.д.", потому как изменения начинаются со 156 знака, и если брать что вы пропускаете сначала 37 раз по 1 байту (2 знака), то есть 37 байт на символ, и 57 символов пропускаете (по 2 знака на байт, 28 байт ) то получается (36+28)*155 (155 - последний символ до символов большого иероглифа, то есть картинки) - где то плюс минус 2230H (точнее 26С0H) И вот тут не понятно вообще, почему bin получается 1 в 1 похожий на то что скачано из MTV до 2230H а при разборе символы разьезжаются...

Ну и далее, с адреса 3FC0H - там где кубики заставки должны заканчиваться, и это там прям заметно - отличия есть, но очень мало, совсем не значительные, а в целом общая картина похожа, и заканчивается одинаково.. Мне этот момент не понятен крайне, все должно сходиться и работать...


У меня не сходится реальность и математика... ))))

В общем, наверное после Н.Г. займусь основательно, нужно писать скрипт, парсить ".bin" и потом парсить обратно то что сохранено программой в ".bin".

А с программатором, у меня только две идеи пока, либо нерабочий LPT порт на мат. плате, плата старая, и за время ее существования порт не использовался ни разу, ну или микросхема попалась не рабочая, что менее вероятно... Буду разбираться. Спасибо за помошь !!!

Цитата:

---

Сообщение от electroscat

По пункту "в" вопрос, от куда лишние 57 символов, с какого места удаляете ?

---

Похоже шрифт все же не с 0x1000 позиции начинается, а с 0х1028 + смещение на 4 бита. В тексте это будет 56 символов (28 байт) + 1 символ (4 старших бита). Наверное так.

Цитата:

---

Сообщение от electroscat

И еще, пункт 2 - 5, то есть вы оставляете 36 раз по 2 символа, а потом удаляете 56 символов ?

---

Все верно: 36 пар - это 36 байт, 28 байт - 56 символов (28 пар).

Цитата:

---

Сообщение от electroscat

В свете того, что каждый символ это 12 столбцов и 18 строк, то есть 216 бит, или 27 байт, от куда берется остальное ?

---

На каждую из 18 строк используется 2 байта (12 бит/точек в 1 байт не влезут). Поэтому 36 байт на символ. На 1 символ выделяется 64 байт, т.к. в 32 байта символ не влезает. Но после 36 байта символа идёт 00 (мусор) - их откидываем/пропускаем.

Цитата:

---

Сообщение от electroscat

У меня не сходится реальность и математика... ))))

---

Это от непонимания как записывается символ в байтах.

Цитата:

---

Сообщение от electroscat

А с программатором, у меня только две идеи пока, либо нерабочий ком порт на мат. плате, плата старая, и за время ее существования порт не использовался ни разу, ну или микросхема попалась не рабочая, что менее вероятно... Буду разбираться. Спасибо за помошь !!!

---

КОМ порт или ЛПТ порт? Я работал с ЛПТ портом...

Цитата:

---

Сообщение от Arseny

На каждую из 18 строк используется 2 байта (12 бит/точек в 1 байт не влезут). Поэтому 36 байт на символ. На 1 символ выделяется 64 байт, т.к. в 32 байта символ не влезает. Но после 36 байта символа идёт 00 (мусор) - их откидываем/пропускаем.

---

Ага, так понятно, спасибо !

Цитата:

---

Сообщение от Arseny

Это от непонимания как записывается символ в байтах.

---

100% !

Цитата:

---

Сообщение от Arseny

КОМ порт или ЛПТ порт? Я работал с ЛПТ портом...

---

LPT, да..

Подкорректировал пред идущее сообщение, добавил некоторые пункты.
Благодарю за помощь !

Цитата:

---

Сообщение от Arseny

- Исходники для написания прошивки для MTV230;

---

Не собирается оно из исходников - битый файл isr.h там....
