В 4.0x кварц вроде только одинЦитата:
Сообщение от nzeemin
Вид для печати
В 4.0x кварц вроде только одинЦитата:
Сообщение от nzeemin
Блин, я же спрашивал уже, и MiX ответил - да, кварц на 4-х один на 10 МГц - https://zx-pk.ru/threads/20590-emuly...l=1#post892862Цитата:
Сообщение от dk_spb

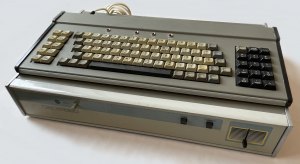

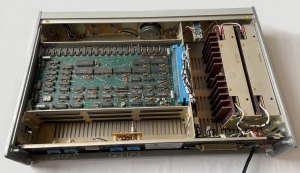

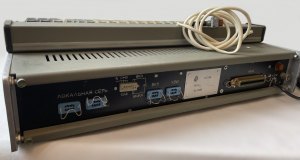

Пара фоток системного блока Немиги.
https://pic.maxiol.com/thumbs2/16801...588systemu.jpg https://pic.maxiol.com/thumbs2/16801...588systemu.jpg

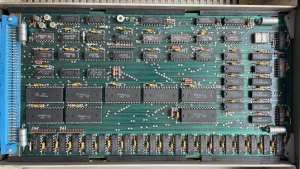

Системный блок без верхней крышки. Сверху плата ОЗУ.
https://pic.maxiol.com/thumbs2/16802...588systemu.jpg https://pic.maxiol.com/thumbs2/16802...588systemu.jpg
Добавил документ по Немиге — Инструкция по настройке, 1988 год. Описывает настройку для версии 3.03, но думаю что большинство вещей подходят для 4.0x.
Источник информации — BYTEMAN
http://www.emuverse.ru/wiki/%D0%9D%D...B9%D0%BA%D0%B0

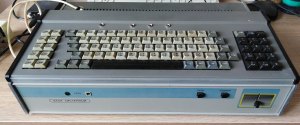

А мне тоже Немига приехала. Спасибо, BYTEMAN! :)
https://pic.maxiol.com/thumbs2/16806...0405103239.jpg
По документации, Немиге требуется 27 вольт постоянки, но товарищи подсказали, что можно и меньше. Например 19 или 20 вольт от ноутбучного БП т.к. вторичный источник питания это просто стабилизаторы.

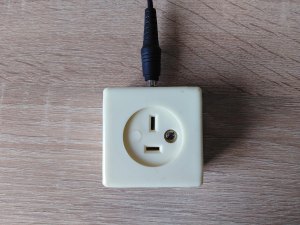

Собственно, собрал вот такой адаптер. За розетку спасибо dk_spb!
https://pic.maxiol.com/thumbs2/16806...0405103416.jpg https://pic.maxiol.com/thumbs2/16806...0405103421.jpg
https://pic.maxiol.com/thumbs2/16806...0405103428.jpg https://pic.maxiol.com/thumbs2/16806...0405103450.jpg

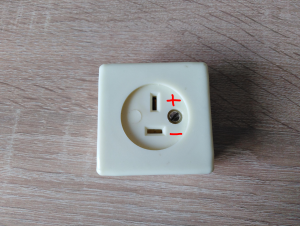

Полярность вот такая:
https://pic.maxiol.com/thumbs2/16806...3716.image.png

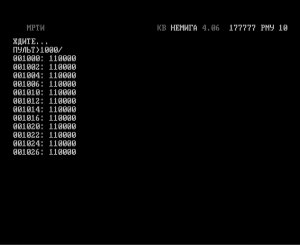

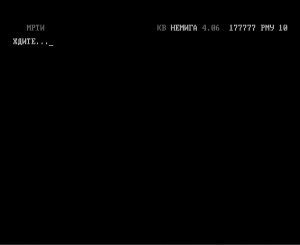

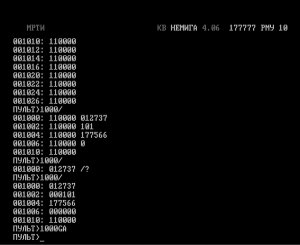

Подпаял видео по схеме, и вот:
https://pic.maxiol.com/thumbs2/16806...4204015320.jpg https://pic.maxiol.com/thumbs2/16806...4204207223.jpg https://pic.maxiol.com/thumbs2/16806...4204513396.jpg
Ну пока к сожалению ничего более, чем поиграться с Пультом :)
UPD:

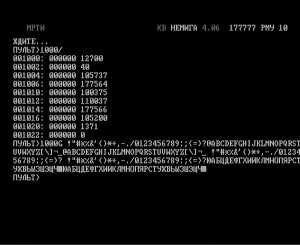

Запустил короткую программку перебора знакогенератора за авторством Alex_K
https://pic.maxiol.com/thumbs2/16807...5161146607.jpg
Фото со стороны правой стенки, убрана вставка, закрывающая платы.
https://pic.maxiol.com/thumbs2/16816...0416162851.jpg
- - - Updated - - -

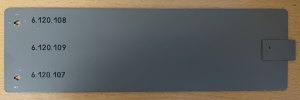

Фото вставки с обратной стороны (обращённой к платам).
https://pic.maxiol.com/thumbs2/16816...0416162927.jpg

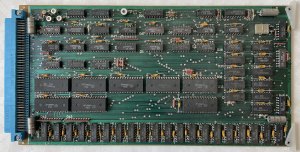

Плата ОЗУ (ставится сверху), верх/низ:
https://pic.maxiol.com/thumbs2/16816...0416172015.jpg
https://pic.maxiol.com/thumbs2/16816...0416172051.jpg
retro-computer.ru
Цитата:
Немига
Добавлены дополнительные фото блока дисководов в том числе с названием комплекса.
Клавиатура без белорусских букв.
Всего 65 фото.
https://retro-computer.ru/home.aspx#/item/Nemiga

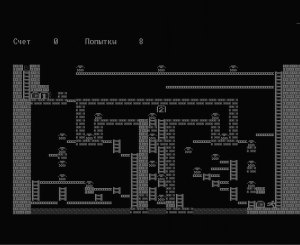

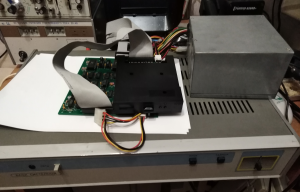

Ура! У меня появился контроллер дисковода, огромное спасибо dk_spb!

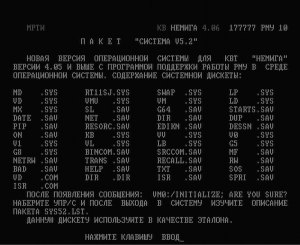

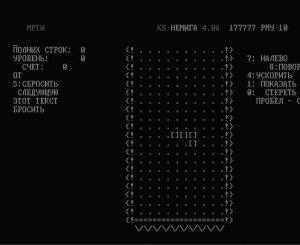

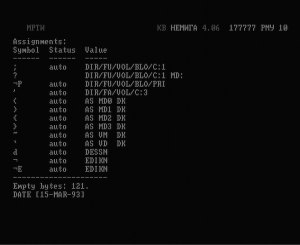

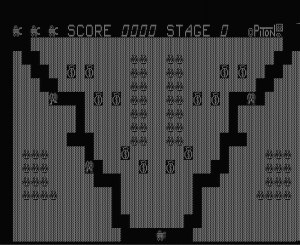

Теперь Немига может грузиться с дисковода (в данном случае готека).
https://pic.maxiol.com/thumbs2/16872...3652.image.png
https://pic.maxiol.com/thumbs2/16872...8213255275.jpg https://pic.maxiol.com/thumbs2/16872...8215256745.jpg https://pic.maxiol.com/thumbs2/16872...8215337839.jpg
https://pic.maxiol.com/thumbs2/16872...8215401525.jpg https://pic.maxiol.com/thumbs2/16872...8220007054.jpg https://pic.maxiol.com/thumbs2/16872...8220453718.jpg
Чуть позже позапускаю всякие тесты и прочее под RT-11.
А чего для простых 5В не взять какой-нибудь блок питания от рутера?
