У меня есть схема, состоящая из двух листов, на которых написано "МOSCOW 1989".Цитата:
Сообщение от Conan
Первый лист собственно сам компьютер, второй лист контроллер дисковода.
Вид для печати
У меня есть схема, состоящая из двух листов, на которых написано "МOSCOW 1989".Цитата:
Сообщение от Conan
Первый лист собственно сам компьютер, второй лист контроллер дисковода.
Этот комплект шел к "Пентагон 48" (в соответствии с номерами микросхем). Инересна прежде всего монтажная схема (или фотография платы). Если память не изменяет она по форме и размерам напоминала "Ленинград 1".Цитата:
Сообщение от caro

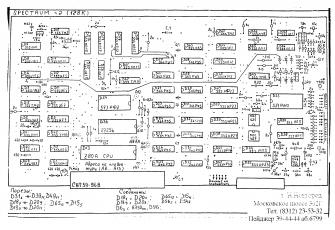

Может я что-то пропустил, а это что за плата? Она у меня лежит в папке Msk_128.
Схема тоже есть.
Картинка в высоком разрешении:
Это и есть москва 128 ;)
Это первый лист от схемы "Пентагон 48" (во вложении).Цитата:
Сообщение от caro
Как правильно заметил fan, это "Москва 128". (ее схема во вложении).Цитата:
Сообщение от caro
Схемотехника (видеоконтроллер и даже расположение элементов на схеме) практически идентичны "Пентагон 48".
Т.е. Пентагон 48 без контроллера дисковода таки назывался "Москва" ?
Было две "Москвы": "старая" и "новая" (так их называли на радиорынке). Старая, это разновидность "Львова", или построенная по идентичной схеме. Новая, это схемотехника "Пентагон 48", без контноллера дисковода, но другая плата (не отпиленный "Пентагон 48").Цитата:
Сообщение от Firewater
У меня есть плата Пентагон-48 как раз отпиленная. Я настраивал ее во время практики в НИИ и через проходную проще протаскивать было. 1990 или 1991 год. Дисковода у меня все равно не было
На плате АТМ 128 ("Пентагон 2+") музыкальный сопроцессор отсутствует. Однако переразведённая плата с музпроцессором под 3,5 МГц тоже ходила под названием "Пентагон 2+". К сожалению, у меня нет ни такой платы, ни её схемы, в интернете тоже нет, но в Рязани этот вариант был популярен.
