В долгосрочных планах у меня вообще всю документацию отсканировать. Пока неспешно идёт процесс по Наири.
Прочитаны ROM и PLM
PLM является декодером инструкции PDP-11 для начального адреса процедуры микрокода:
Видно какие инструкции оно подерживает. Есть EIS и, возможно - FIS (если это не точка генерации исключения)Код://
// Copyright (c) 2014-2020 by 1801BM1@gmail.com
//
// M4 processor PDP-11 instruction decoding PLM (D123, D136)
//______________________________________________________________________________
//
module plm_dec
(
input [15:0] ins, // PDP-11 instruction opcode
output reg bf, // byte operation flag
output reg [6:0] ad // address of microcode
);
always @(*)
casex(ins) // clrb/comb/incb/decb
16'o105xxx: bf = 1'b1; // negb/adcb/sbcb/tstb
16'o1060xx: bf = 1'b1; // rorb
16'o1061xx: bf = 1'b1; // rolb
16'o1062xx: bf = 1'b1; // asrb
16'o1063xx: bf = 1'b1; // aslb
16'o1064xx: bf = 1'b1; // mtps
16'o1067xx: bf = 1'b1; // mfps
16'o11xxxx: bf = 1'b1; // movb
16'o12xxxx: bf = 1'b1; // cmpb
16'o13xxxx: bf = 1'b1; // bitb
16'o14xxxx: bf = 1'b1; // bicb
16'o15xxxx: bf = 1'b1; // bisb
default: bf = 1'b0;
endcase
always @(*)
casex(ins)
16'o000000: ad = 7'h00; // halt
16'o000001: ad = 7'h03; // wait
16'o000002: ad = 7'h02; // rti
16'o000003: ad = 7'h04; // bpt
16'o000004: ad = 7'h07; // iot
16'o000005: ad = 7'h06; // reset
16'o000006: ad = 7'h02; // rtt
16'o0001xx: ad = 7'h0E; // jmp
16'o00020x: ad = 7'h36; // rts
16'o00024x: ad = 7'h40; // clx
16'o00025x: ad = 7'h40; // clx
16'o00026x: ad = 7'h43; // sex
16'o00027x: ad = 7'h43; // sex
16'o00030x: ad = 7'h44; // swab Rd
16'o0003xx: ad = 7'h41; // swab
16'o0004xx: ad = 7'h1F; // br
16'o0005xx: ad = 7'h1F; //
16'o0006xx: ad = 7'h1F; //
16'o0007xx: ad = 7'h1F; //
16'o001xxx: ad = 7'h1F; // bne/beq
16'o002xxx: ad = 7'h1F; // bge/blt
16'o003xxx: ad = 7'h1F; // bgt/ble
16'o004xxx: ad = 7'h37; // jsr
//
16'o00500x: ad = 7'h22; // clr Rd
16'o0050xx: ad = 7'h12; // clr
16'o00510x: ad = 7'h24; // com Rd
16'o0051xx: ad = 7'h14; // com
16'o00520x: ad = 7'h26; // inc Rd
16'o0052xx: ad = 7'h16; // inc
16'o00530x: ad = 7'h28; // dec Rd
16'o0053xx: ad = 7'h18; // dec
16'o00540x: ad = 7'h2A; // neg Rd
16'o0054xx: ad = 7'h1A; // neg
16'o00550x: ad = 7'h4D; // adc Rd
16'o0055xx: ad = 7'h0D; // adc
16'o00560x: ad = 7'h4A; // sbc Rd
16'o0056xx: ad = 7'h53; // sbc
16'o00570x: ad = 7'h6C; // tst Rd
16'o0057xx: ad = 7'h2C; // tst
16'o00600x: ad = 7'h55; // ror Rd
16'o0060xx: ad = 7'h15; // ror
16'o00610x: ad = 7'h56; // rol Rd
16'o0061xx: ad = 7'h17; // rol
16'o00620x: ad = 7'h5B; // asr Rd
16'o0062xx: ad = 7'h1B; // asr
16'o00630x: ad = 7'h5C; // asl Rd
16'o0063xx: ad = 7'h1D; // asl
16'o0064xx: ad = 7'h09; // mark
16'o0067xx: ad = 7'h08; // sxt
//
16'o010x0x: ad = 7'h30; // mov Rs, Rd
16'o01xxxx: ad = 7'h31; // mov
16'o020x0x: ad = 7'h3A; // cmp Rs, Rd
16'o02xxxx: ad = 7'h13; // cmp
16'o030x0x: ad = 7'h3C; // bit Rs, Rd
16'o03xxxx: ad = 7'h1C; // bit
16'o040x0x: ad = 7'h3E; // bic Rs, Rd
16'o04xxxx: ad = 7'h1E; // bic
16'o050x0x: ad = 7'h20; // bis Rs, Rd
16'o05xxxx: ad = 7'h10; // bis
16'o060x0x: ad = 7'h74; // add Rs, Rd
16'o060xxx: ad = 7'h34; // add Rs, xx
16'o06xxxx: ad = 7'h35; // add
16'o070xxx: ad = 7'h47; // mul
16'o071xxx: ad = 7'h48; // div
16'o072xxx: ad = 7'h42; // ash
16'o073xxx: ad = 7'h45; // ashc
16'o074xxx: ad = 7'h0B; // xor
16'o07500x: ad = 7'h0F; // fadd
16'o07501x: ad = 7'h0F; // fsub
16'o07502x: ad = 7'h0F; // fmul
16'o07503x: ad = 7'h0F; // fdiv
16'o077xxx: ad = 7'h0A; // sob
//
16'o100xxx: ad = 7'h1F; // bpl/bmi
16'o101xxx: ad = 7'h1F; // bhi/blos
16'o102xxx: ad = 7'h1F; // bvc/bvs
16'o103xxx: ad = 7'h1F; // bcc/bcs
16'o1040xx: ad = 7'h39; // emt
16'o1041xx: ad = 7'h39; //
16'o1042xx: ad = 7'h39; //
16'o1043xx: ad = 7'h39; //
16'o1044xx: ad = 7'h38; // trap
16'o1045xx: ad = 7'h38; //
16'o1046xx: ad = 7'h38; //
16'o1047xx: ad = 7'h38; //
16'o1050xx: ad = 7'h25; // clrb
16'o1051xx: ad = 7'h27; // comb
16'o1052xx: ad = 7'h29; // incb
16'o1053xx: ad = 7'h2B; // decb
16'o1054xx: ad = 7'h2D; // negb
16'o1055xx: ad = 7'h51; // adcb
16'o1056xx: ad = 7'h52; // sbcb
16'o1057xx: ad = 7'h2F; // tstb
16'o1060xx: ad = 7'h54; // rorb
16'o1061xx: ad = 7'h59; // rolb
16'o1062xx: ad = 7'h5A; // asrb
16'o1063xx: ad = 7'h5F; // aslb
16'o1064xx: ad = 7'h2E; // mtps
16'o1067xx: ad = 7'h0C; // mfps
16'o110x0x: ad = 7'h32; // movb Rd, Rs
16'o11xxxx: ad = 7'h33; // movb
16'o12xxxx: ad = 7'h3D; // cmpb
16'o13xxxx: ad = 7'h3F; // bitb
16'o14xxxx: ad = 7'h21; // bicb
16'o15xxxx: ad = 7'h23; // bisb
16'o160x0x: ad = 7'h3B; // sub Rd, Rs
16'o16xxxx: ad = 7'h19; // sub
default: ad = 7'h01; // undefined
endcase
endmodule
- - - Добавлено - - -
Поскольку написание модели М4 в процессе, то документация неплохо бы ускорила это дело :)Цитата:
Сообщение от dk_spb
- - - Добавлено - - -
В микрокоде есть нюансик - микросхемы 1656РЕ1 имеют размерность 8x2K, так вот первый и второй килобайт полностью совпадают. Я предварительно микрокод перебрал - вроде нигде оно на второй килобайт не прыгает, так что возможно таки микрокод 56x1K. Будет написан дизассемблер под формат amdasm, станет виднее.
Кстати, а оригинальный amdasm никому не попадался? Свой-то на питоне я быстренько напишу, но оригинал есть оригинал.
Из оперативного могу предложить отфотографировать нужные части телефоном. Если потом что-то нужно будет уточнить - нужные места отсканирую или перефотографирую.Цитата:
Сообщение от Vslav
Пишите в ЛС.
Нормальное сканирование когда еще, после карантина только
Пока нет представления что там есть и что именно нужно. Желательны тесты, надо смотреть какие они, насколько там разбежность с VKAxxx и 401/404.Цитата:
Сообщение от dk_spb
Выкладываю документацию на М4 !
Скачать с radon.suКод:МИКРО-ЭВМ "ЭЛЕКТРОНИКА МС 1280"
ТЕХНИЧЕСКОЕ ОПИСАНИЕ И
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
2.791.007 ТО
Скачать с Яндекс.Диска
Скачать с radon.suКод:МИКРО-ЭВМ "ЭЛЕКТРОНИКА МС 1280"
СИСТЕМА КОМАНД
2.791.007 ТО1
ВРЕМЯ ВЫПОЛНЕНИЯ КОМАНД
2.791.007 ТО2
Скачать с Яндекс.Диска
Скачать с radon.suКод:МИКРОЭВМ "ЭЛЕКТРОНИКА МС 1280"
2.791.007 ЭД
2.791.007 ЗИ
2.791.007 ПЭЗ
2.791.007 ЭЗ
3.858.112 СБ
3.858.113 СБ
Скачать с Яндекс.Диска
Схемы и сборочные чертежи отдельно:
Скачать с radon.su
Скачать с Яндекс.Диска
Это всё, что у меня есть на М4. Если какие-то страницы плохо получились, выложу исходники и/или пересканирую.
Нашлась документация на другие платы для корзины М4!
Репрограммируемое ПЗУ РП2 (МС 3501)

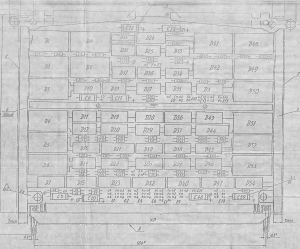

https://pic.maxiol.com/thumbs2/16868...01661194.1.png
Реальных фото платы к сожалению не видел.
В папке Паспорт, ТО, перечень элементов, принципиальные и монтажные схемы.
Скачать с radon.su
Скачать с Яндекс.Диска
Программно-управляемый таймер ТМ1 (МС 94100.1)
Название по "старому" стандарту МС, не знаю есть у этой платы "новое".

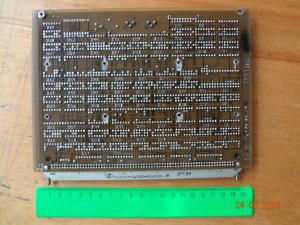

На этот раз есть фото, правда разломанной платы. Если у кого-то есть эта и другие платы в целом виде, сфотографируйте пожалуйста!

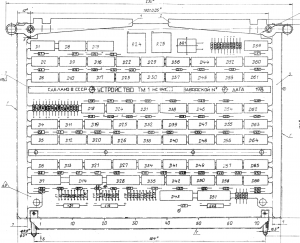

https://pic.maxiol.com/thumbs2/16869...4.dsc05986.jpg https://pic.maxiol.com/thumbs2/16869...4.dsc05987.jpg https://pic.maxiol.com/thumbs2/16869....image0035.png
На этот раз всё в одном файле т.к. исходно это одна книжка.
Извините, не стал пока серьёзно заморачиваться с обработкой, просто обрезал и сшил "как есть". Если есть необходимость, обработаю нормально.
Скачать с radon.su
Скачать с Яндекс.Диска
Параллельный интерфейс ИМ1 (МС 4603)
Обращаю внимание, что в ТО и Э3 плата ошибочно именуется как МС 4601, в паспорте же - МС 4603.
Как известно, МС 4601 это И12 и может возникнуть путаница. Возможно это какая-то ошибка или возник конфликт при регистрации по системе МС. А в более позднем паспорте это поправили.

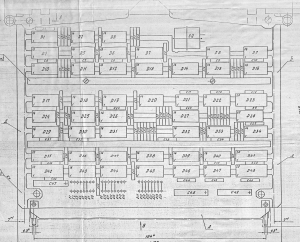

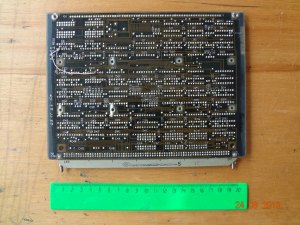

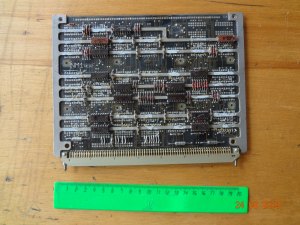

https://pic.maxiol.com/thumbs2/16869...2.dsc05988.jpg https://pic.maxiol.com/thumbs2/16869...2.dsc05989.jpg https://pic.maxiol.com/thumbs2/16869...653652.112.png
Что интересно, на плате название написано латиницей как NM1, и это долгое время вводило меня в заблуждение. И только после нахождения документации (конкретно сборочного чертежа) я понял, что это ИМ1.
Шрифты в САПРе что ли не успели заменить :)
Собственно, документация. Такой же набор - Паспорт, ТО, ЭД, ПЭ3, схема монтажная, схемы принципиальные.
Скачать с radon.su
Скачать с Яндекс.Диска
Последовательный интерфейс ИМ2 (МС 4602)

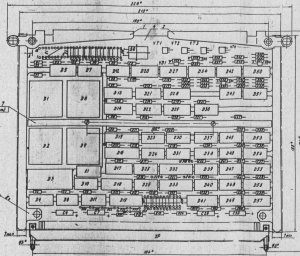

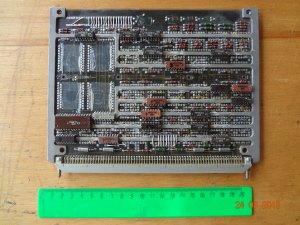

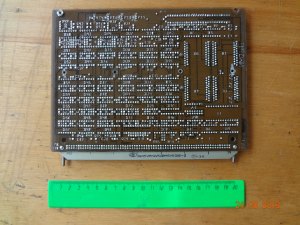

https://pic.maxiol.com/thumbs2/16870...2.dsc05984.jpg https://pic.maxiol.com/thumbs2/16870...2.dsc05985.jpg https://pic.maxiol.com/thumbs2/16870...image00311.png
В одной папке с документацией на ИМ2 также было ТО на И12, но оно такое же, как уже лежит в сети. Сканировать не стал.
IM2_test.pdf это исходники теста 037101.BIC (с комментариями на русском). Его можно иногда встретить на дискетах с ТМОС-2.
Что интересно, тест озаглавлен как ИМ2/И12, т.е. подходит для обеих плат. Хотя даже выполнены они на разных микросхемах. И12 на К581ВА1, ИМ2 - на 1002ХЛ1. Видимо с программной стороны они видятся одинаково.
Собственно, сама документация. Паспорт, ТО+схемы, Тест.
Скачать с radon.su
Скачать с Яндекс.Диска
Всё, больше у меня документации на заводские платы в корзину М4 нет. К сожалению не нашлась документация на плату ОЗУ П6 :(
