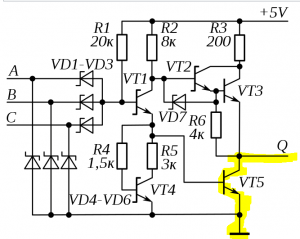

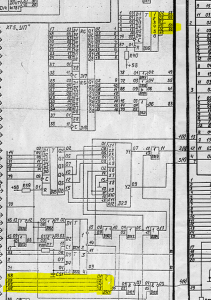

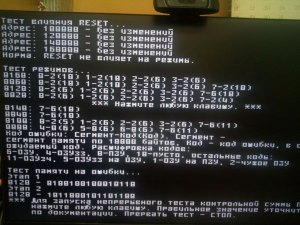

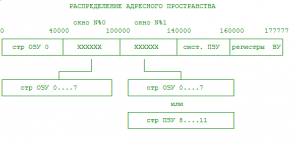

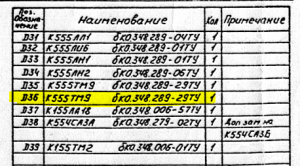

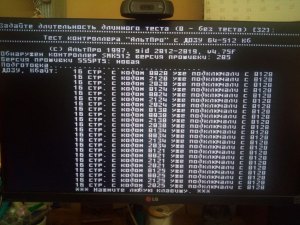

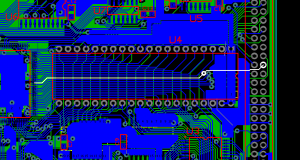

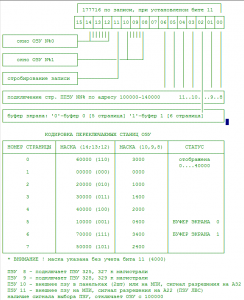

AZ для БК-0010(01) и БК-0011М

Цитата:

---

Сообщение от SuperMax

2. если монитор CRT, то чистые 48.828125 будет неприятно смотреть - сильное мерцание, а вот 48.828125*2 будет отлично, но потребуется более-менее приличный монитор который нормально держит 100Гц в 1024х768

---

Так в этом и вся фишка при "смешении" цветов в игрушках и демках! =)
Когда мозг пытается упростить визуальную модель наблюдения...

https://www.youtube.com/watch?v=9CNbHVMvTOg

https://www.youtube.com/watch?v=3Fu6xdIBuHs

- - - Добавлено - - -

Цитата:

---

Сообщение от TheGWBV

Ну, не знаю, на компах обычно "старые" и/или недорогие LCD мониторы предлагают себя пользовать на 60 или 72, или 75 Гц...

---

Но при этом работают и на 50Гц (например, интегрированные видеоадаптеры Интел через свою утилиту это позволяют включить).

- - - Добавлено - - -

Как вариант, при частоте 2*48.828125 выводить первый кадр в полной яркости, а второй как первый, но с пониженной яркостью, получится визуально ближе к реальной ЭЛТ...

Цитата:

---

Сообщение от CodeMaster

А там, в видео, нельзя по простому сделать опцию турбо/ не турбо клок?

---

можно и так будет, ибо я хочу предусмотреть вывод и в родном формате для использования родных мониторов - те 6106 к примеру

Цитата:

---

Сообщение от SuperMax

можно и так будет, ибо я хочу предусмотреть вывод и в родном формате для использования родных мониторов - те 6106 к примеру

---

А что будет в качестве разъёма? Десять штырей как в УК-НЦ или СОЮЗ-НЕОН ?! ;-)

- - - Добавлено - - -

И, всё-таки, не забывайте, что БК0010, в отличие от УК-НЦ и ДВК -- хорошая игровая приставка для ТВ (хотя бы на даче, куда в ссылку отправлены ЭЛТ телевизоры)...

Цитата:

---

Сообщение от TheGWBV

А что будет в качестве разъёма? Десять штырей как в УК-НЦ или СОЮЗ-НЕОН ?! ;-)

---

планирую стандартный VGA (D-Sub) 15 PIN

Цитата:

---

Сообщение от SuperMax

48.828125 (кстати как это получается?)

---

4000000 / 256 / 320
Первое число - тактовая частота процессора 4 МГц
Второе число - длительность строки в тактах процессора
Третье число - число строк (из них отображаются 256, остальное время - обратный ход луча)

Цитата:

---

Сообщение от Manwe

4000000 / 256 / 320
Первое число - тактовая частота процессора 4 МГц
Второе число - длительность строки в тактах процессора
Третье число - число строк (из них отображаются 256, остальное время - обратный ход луча)

---

что-то не то, ибо
1. 037ая тактируется 6MHz а не 4MHz
2. в строке >256 отсчетов иначе говоря есть еще время для обратного хода луча в строке

Цитата:

---

Сообщение от SuperMax

что-то не то, ибо
1. 037ая тактируется 6MHz а не 4MHz
2. в строке >256 отсчетов иначе говоря есть еще время для обратного хода луча в строке

---

Я не ковырял осциллографом ВП1-037, в первую очередь потому, что у мня нет осциллографа :) Но я писал тест на БК, который опирается на внутренний таймер и визуальное наблюдение (в тесте можно клавишами подгонять задержку и добиваться чтобы кадр плавно сдвигался либо стоял на месте). У меня получились вышеозвученные результаты, в системе отсчёта центрального процессора (частота, число тактов).
Если перевести это в 6 МГц, то получится: 6000000 / 384 / 320.

Цитата:

---

Сообщение от Manwe

Я не ковырял осциллографом ВП1-037, в первую очередь потому, что у мня нет осциллографа :) Но я писал тест на БК, который опирается на внутренний таймер и визуальное наблюдение (в тесте можно клавишами подгонять задержку и добиваться чтобы кадр плавно сдвигался либо стоял на месте). У меня получились вышеозвученные результаты, в системе отсчёта центрального процессора (частота, число тактов).
Если перевести это в 6 МГц, то получится: 6000000 / 384 / 320.

---

да, так другое дело

А вот интересно, через разъём ТВ что БКашка тогда вещает? Откуда берутся 512 точек по горизонтали?
Неужели 256 выводятся в первом полукадре, а ещё 256 во втором? :)

- - - Добавлено - - -

А правда вот где... https://forum.pk-fpga.ru/viewtopic.php?f=52&t=5420

- - - Добавлено - - -

24,4140625 <- 6000000/768/320... тогда уж :)

Цитата:

---

Сообщение от TheGWBV

А вот интересно, через разъём ТВ что БКашка тогда вещает? Откуда берутся 512 точек по горизонтали?
Неужели 256 выводятся в первом полукадре, а ещё 256 во втором? :)

---

Не, у БК прогрессивная развёртка.
Просто в формуле "6000000/384/320" число 384 - результат измерения с помощью программы, а не что-то реально зашитое в железо. 384 - это время в тактах ВП1-037, за которое микросхема всасывает из экранной памяти 64 байта, плюс время на перевод луча в начало следующей строки. Из каждого байта ВП1-037 выбирает биты по одному и отправляет на выход монохромного дисплея. А также параллельно на схему, которая объединяет пары бит и формирует из них цвет (или 4 градации серого в самых первых моделях БК0010). В БК0011 ещё и ПЗУ с палитрами участвует в формировании цвета.
