Офф.

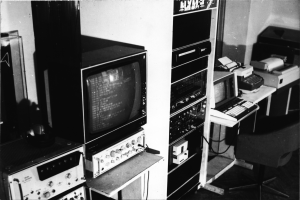

Какой-то старенький 15ИЭ в Москве :
https://pic.maxiol.com/thumbs2/16923...5eclpppvpr.jpg
https://www.avito.ru/moskva/kollekts...ocation=621540
Это совсем другой терминал (не 002, не 013, а 017). (третий известный из "серии" 15ИЭ). Производился на винницком Ореоле.Цитата:
Сообщение от MM

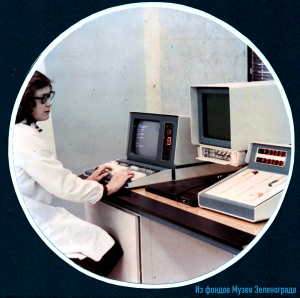

из фотоальбома "Научно-исследовательский институт микроприборов и завод "Компонент" Ордена Ленина Научно-производственного объединения "ЭЛАС". 1980 г.
https://pic.maxiol.com/thumbs2/16969...6su1uf3s01.png
Немного забыл, что тема и на полигоне есть)
Скан обложки ЭП:
https://pic.maxiol.com/thumbs2/16895...5828.41984.jpg
Так как тема касается всего комплекса в целом, немного насчёт монитора 15ИГх160х210-001, построен он вот на такой ЭЛТ:
(Взято у коллеги вот отсюда: http://lasers.org.ru/forum/threads/%....1133/page-410)
https://pic.maxiol.com/thumbs2/16969...45828.s398.jpg

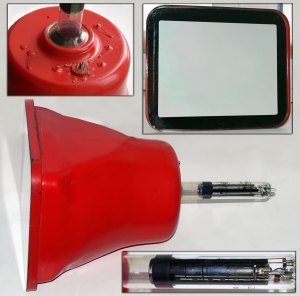

Запоминающая ЭЛТ 31ЛН4: изготовлена фрязинским заводом «Платан» в декабре 1988 года.

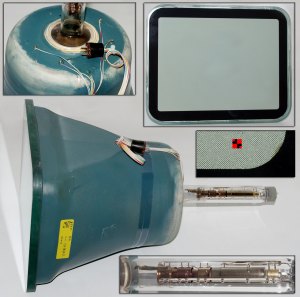

А вот её прототип: запоминающая ЭЛТ 154-0624-11:
https://pic.maxiol.com/thumbs2/16969...5828.b1137.jpg
Изготовлена фирмой Tektronix (США). Дата изготовления неизвестна.
Из особенностей для наших ЭЛТ - конус трубки изготовлен из керамики.

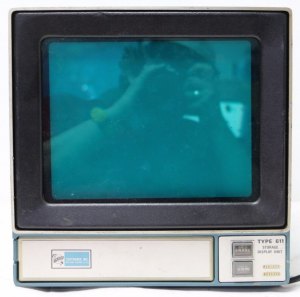

Ну и, в общем, вот, пожалуйста: https://w140.com/tekwiki/wiki/611
https://pic.maxiol.com/thumbs2/16969...ek6111crop.jpg
Ещё немного про 15ИГх160х210-001.

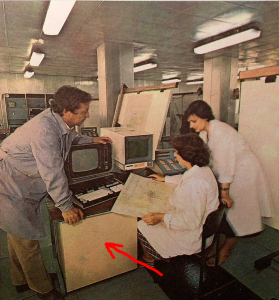

Человек, который обслуживал такие терминалы, сказал, что мозги дисплея в огромном ящике под столом, вот в этом:
https://pic.maxiol.com/thumbs2/16969...ex65381f4f.png
А собственно блок, который стоит на столе, это просто монитор. Или даже скорее осциллограф.
Я и сам думал в эту сторону поразглядывав фото внутренностей до этого. Как-то там слишком мало всего и нет ни одной цифровой микросхемы. Но я думал, что блок управления во-первых меньше в габаритах, во-вторых находится в стойке вместе с машиной. Но нет.
И второе. Вот ещё нашлось.

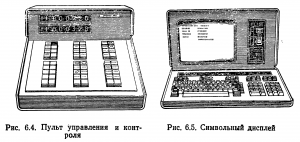

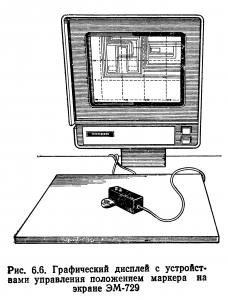

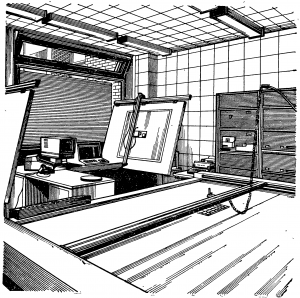

"Конструирование и технология микросхем". Учебник, 1984 со стр. 184
https://pic.maxiol.com/thumbs2/16969...752.p01861.png https://pic.maxiol.com/thumbs2/16969...752.p01881.png https://pic.maxiol.com/thumbs2/16969...752.p01891.png
Монитор. У осциллографа другие функции и схемотехника.Цитата:
Сообщение от Radon17
Понять зачем американцы в 60-х годах проектировали монитор с запоминающей ЭЛТ - можно. Память (ОЗУ) в то время была малоёмкая, дорогая и медленная. Вот и использовали вместо экранного ОЗУ сам экран запоминающей ЭЛТ. Разумеется, со своими ограничениями и проблемами (разрешение/время послесвечения/требования к вакууму и материалам, снижающим ионную засветку).Цитата:
Сообщение от Radon17
Но зачем потребовалось его копировать 20 лет спустя, когда в Зеленограде уже выпускались ДОЗУ и на экранную память уже хватало места... или так долго копировали, что сдохли ишак и падишах или копировали что-то буржуйское целиком, и из "песни" не могли выкинуть слово.
P.S. "уникальный" керамический цоколь намекае, что спаи боросиликатного стекла и Ковара (требуемые для электродов под люминофор, мишень и коллектор) выходили не очень. Т. е. такая ЭЛТ - штука крайне нетехнологичная, дорогая и капризная.
Здесь видимо чуть др. промежутки времени - на фото из учебника 1984 г. - похоже на топологический комплекс Кулон с СМ1420 ЭВМ, который начали поставлять года так с 1980-го ( с СМ-4 ), что по тем временам считалось верхом совершенства, т.к. до Кулона топологию делали скальпелем, вырезая из 2-слойной пленки верхний красный слой, оставляя только прозрачный низ, далее делали фотошаблоны обычным мокрым фото-процессом.Цитата:
Сообщение от Conan
Фотоплоттеры к Кулону разработали году к 1988-му, что существенно ускорило темпы НИОКРов.
Т.е. запуск на клонирование моника делали году в 1970-м, получили рабочие колбы году к 1977-му, и начали серийные поставки примерно в 1978+ году.
Т.к. я не принимал в этом участие, сроки написал очень приблизительные.
Ангстрем получил самые первые 565РУ1 в 1976 г., и первые пару лет они были остродефицитны.
( 565РУ3 - в 1978 г. )
Кстати, Экситон выпускал к СМ3, СМ4 блоки ОЗУ "Электроника-64К"( на 565РУ1 ), потом "Электроника-256К" ( на 565РУ3, после на половинках КР565РУ5Д1, Д2 ).
Так понятнее, хотя семь+ лет на клонирование... многовато. По срокам я ориентировался на фрязинскую дату выпуска ЭЛТ (1988 год).Цитата:
