Восстановление убитой 805й Ямахи

И вот, наконец, свершилось! Компьютер полностью собран! В идеал, конечно, восстановить не получилось. Вид у машинки остался несколько потрёпанный, но лучше сделать я пока не могу. То, что удалось собрать переднюю панель из кусочков - это вообще чудо! Я так до конца и не верил в успех. Но глаза боятся, а руки делают. Вот несколько фоток, но к сожалению освещение плохое. Завтра постараюсь сделать получше.

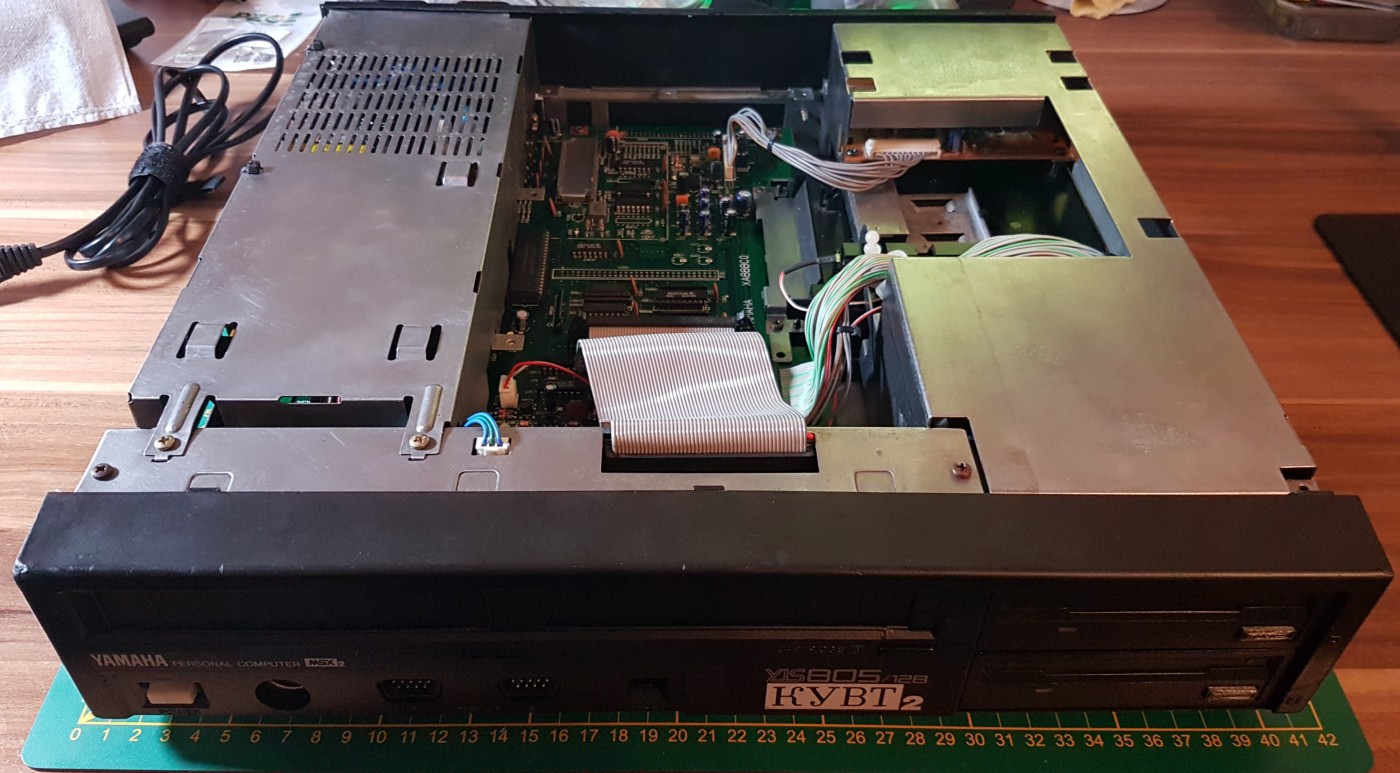

http://rbsc.su/files/compready2.jpg


Фотки из серии было/стало:

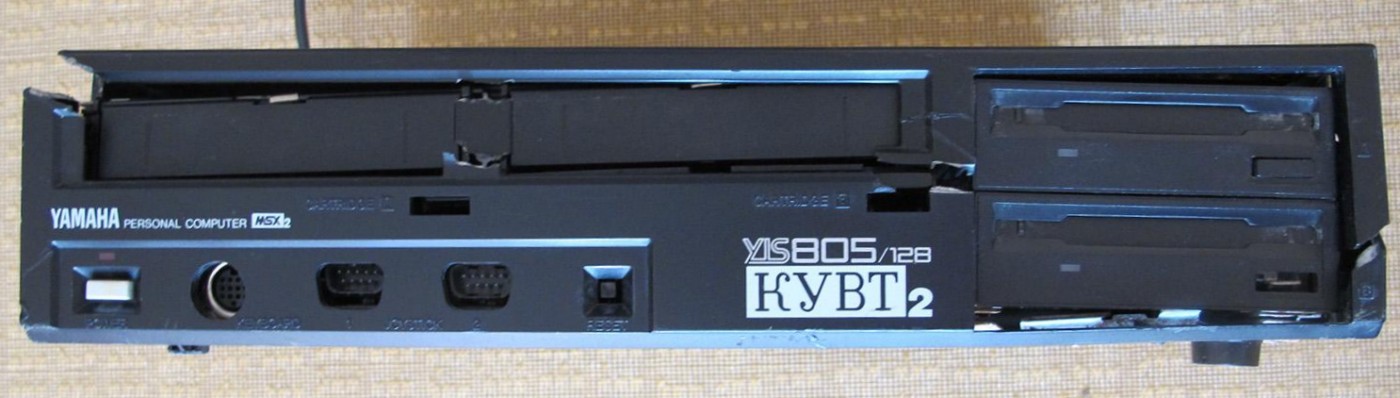

http://rbsc.su/files/comporiginal.jpg

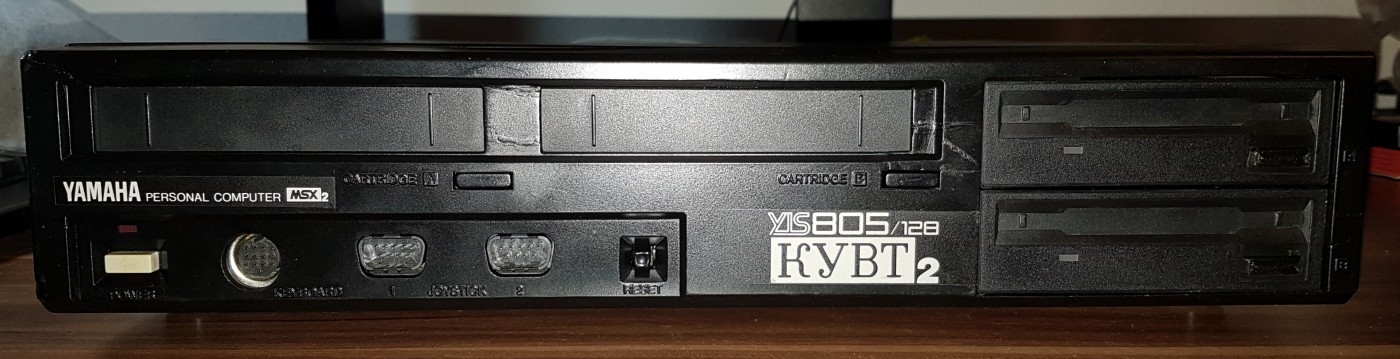

http://rbsc.su/files/compready1.jpg

Ещё из серии было/стало:

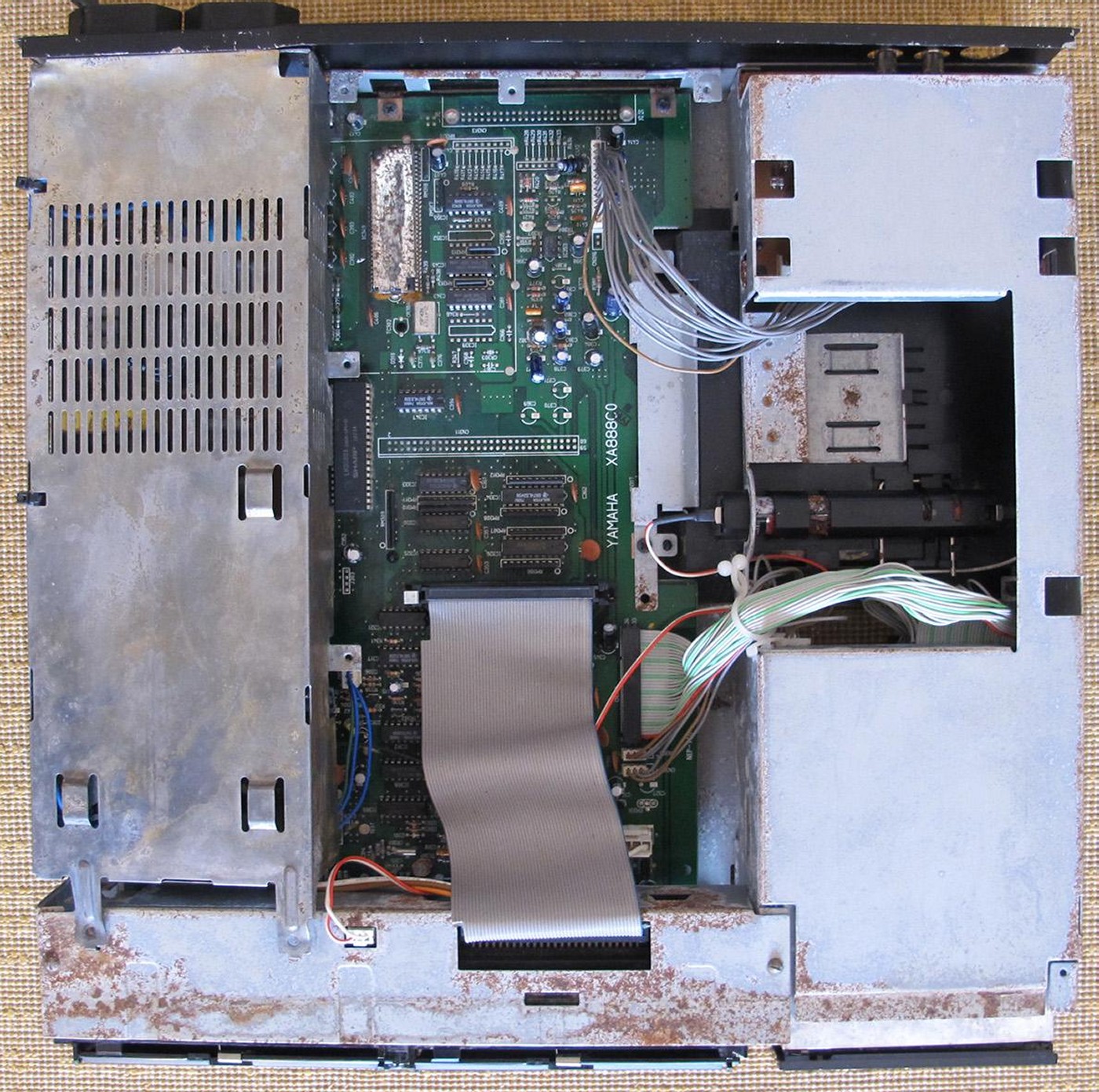

http://rbsc.su/files/internalsbefore.jpg
http://rbsc.su/files/internalsready.jpg


ОЗУ продолжает дохнуть. Буду менять оставшиеся 6 микросхем...

Да, по ОЗУ лучше поменять всё. Остаётся надеяться, что насосали только ОЗУшки, а остальное будет жить долго.

Цитата:

---

Сообщение от Wierzbowsky

Фотка из серии было/стало:

---

непральна ты дядя федор колбасу ешь
https://jpegshare.net/images/ee/90/e...5f54c3faa1.gif

Поменял все чипы 464 на аккуратно выпаянные аналоги из старых модулей ОЗУ от 503х. У меня не оказалось в загашнике достаточного количества чипов ОЗУ, так что пришлось позаимствовать. Машинка уже несколько часов работает, вроде пока жива. :) Теперь в планах апгрейд до MSX2+:

1. Установка Gotek вместо первого дисковода
2. Замена видеопроцессора на 9958
3. Замена БИОСов на MSX2+
4. Установка 2мб оперативки
5. Установка платы порта F4+FMPAC
6. Установка нового видеомодуля

Отбеливание кнопок клавиатуры придётся отложить до лета или до покупки мощных УФ ламп. Зимой солнышка явно недостаточно для процесса.

При реализации проекта получил некоторые бонусы:

- покраска лаком из баллончика: +5 к опыту
- удаление ржавчины с металла: +5 к опыту
- правка металлических деталей: +5 к опыту
- чернение металла: +10 к опыту
- выпаивание чипов без повреждения платы: +10 к опыту
- жестянка (изготовление радиатора): +10 к опыту
- работа с пластиком (клейка, шпаклевание): +15 к опыту
- создание ремкомплектов: +20 к опыту
- диагностика неисправностей: + 20 к опыту
- создание сложной 3Д модели передней панели: +30 к опыту
- ручная юстировка дисководов: +50 к опыту
- изготовление кнопок на 3Д принтере: +50 к опыту

Проект обошёлся мне примерно в 250 Евро. Большое спасибо Петру Андрееву за пересылку в Германию. Также спасибо Дмитрию Пугачёву за покупку клавиатуры. Благодарю членов группы RBSC за поддержку и советы. Спасибо здешним форумчанам за рекомендации и интерес к проекту.

Вот и финальные фотки со всеми достоинствами и недостатками ремонта. Комп проработал нормально минимум 5 часов, так что можно сказать, что он стабилен.

http://rbsc.su/files/compready3.jpg

http://rbsc.su/files/compready4.jpg

Отличная работа!
А вот расширение памяти до нескольких мегабайт на MSX какой за собой эффект несёт?

Цитата:

---

Сообщение от devstratum

Отличная работа!
А вот расширение памяти до нескольких мегабайт на MSX какой за собой эффект несёт?

---

Для нормальной работы с ДОС2 нужно больше 128кб. Если использовать Карнивор2, то ОЗУ у него и так достаточно. Но есть картриджи, тот же EMUFDC, Maxiol CF-IDE или же наш FDD-IDE, которым дополнительное ОЗУ будет совсем не лишним. К тому же я ставлю эксперимент с отключением набортного ОЗУ и заменой его на 2мб с маппером. Мне помогает в этом многоуважаемый Caro.

Наконец-то удалось собрать плату расширения ОЗУ для использования в этой машинке. Три месяца её копал, наверное с десяток раз впаивал-выпаивал микросхемы (и плата цела!). История такая - микросхемы ОЗУ покупались у трёх разных продаванов на АлиЭкспресс. И у всех они оказались либо битые, либо фейковые - плата видела только 1 мегабайт вместо двух. Чип купленный в Германии за 7 Евро тоже не заработал! В итоге пришлось купить у давно знакомого продавана с Али, который всегда присылал мне рабочие чипы, но с пересылкой через приятеля в Голландии. Почему пересыл в Германию стоил 30 Евро, а в Голландию всего 4 Евро - для меня загадка. В итоге, в Голландии ещё и v9958 прикупил, чтоб два раза не посылать.

В перепрошитый Готек был вставлен OLED экранчик и напечатана проставка для уствновки эмулятора в корпус 805й. Теперь очередь за сборкой плат переходника для Z80 и модуля F4/FMPAC. Также были заказаны микросхемы 27C512 для новых биосов.

К апгрейду готов!

http://rbsc.su/files/upg_ready.jpg

Классная работа!

Эмулятор Gotek и новый видеомодуль уже установлены. Наслаждаюсь S-Video. Скажу, что сверлить заднюю панель Ямахи, да ещё ступенчатым сверлом - дело совсем нелёгкое. Толщина металла - миллиметр. Полчаса ушло только на то, чтобы сделать дырку подходящего размера. Жду из Китая УФ-стираемые 27С512 или 27С256, так как ставить электрически-стираемые Winbond W27C512 в Ямаху - дело невыгодное. После получения буду заниматься основным апгрейдом - установкой ОЗУ, ФМПАКА и нового видеопроцессора. Ради интереса попробую старый выпаять, а не выкусить. Всё-таки ZD-915 - штука отличная!

Проект продолжается. После обсуждения замены набортного ОЗУ внешним (2мб на плате Андрея Корякина) с многоуважаемым Caro, было решено выпаять все управляющие маппером и его портами микросхемы логики. На их место будут установлены панельки, чтобы можно было бы вернуть всё как было. Были выпаяны 4 микросхемы (314, 319, 322 и 359), а также освобождено переходное отверстие для установки пина для подключения сигнала SLT32 от MSX Engine к плате ОЗУ.

Также в свете предстоящего апгрейда в MSX2+ были освобождены от припоя пятаки для запайки диода для расширения нулевого слота, выпаяны транзистор и резистор в схеме выхода синхроимпульса. Также были освобождены от припоя пятаки для установки гребёнки для подключения платы FMPAC/F4.

К тому же, к моему большому удивлению, с помощью ZD-915 был без проблем выпаян видеопроцессор v9938. Удалось сохранить чип в отличном состоянии для будущих ремонтов! Также, как оказалось, тем же самым ZD-915 можно отлично убирать излишки припоя с ножек выпаянных микросхем. Так делать гораздо удобнее, чем очищать их паяльником.

Теперь осталось зашить БИОСы MSX2+ в пять микросхем ПЗУ 27C256, установить новый видеопроцессор v9958, поставить пару диодов и посмотреть удалось ли сделать полноценную MSX2+ машинку с 2 мегабайтами ОЗУ. Пока что готовая к апгрейду плата выглядит так:

http://rbsc.su/files/upg_ready1.jpg

Цитата:

---

Сообщение от Wierzbowsky

Ради интереса попробую старый выпаять, а не выкусить. Всё-таки ZD-915 - штука отличная!

---

ОБЯЗАТЕЛЬНО!
очень хорошо выпаиваются!
И V9938 уже не купить почти совсем - пригодится еще или продать можно компостроителям!)))

Немного не по теме, никто не оценит корпус? А то у соседей спецов по Ямахам не оказалось.

Цитата:

---

Сообщение от CodeMaster

Немного не по теме, никто не оценит корпус? А то у соседей спецов по Ямахам не оказалось.

---

Судя по всему, надо будет что-то колхозить с выключателем питания, а это не так просто. Возможно, что-то развандалили из блока питания - я не видел фотки платы БП. Ну а сама железка с платой слотов не очень дорогая. Я предложил сотню баксов за корпус в таком поюзанном виде. Там есть лишние дырки и попорчена передняя панель, а также сломаны нижние защёлки. Но ремкомплект для защёлок у меня есть. Скачать 3д модельки можно отсюда:

https://www.thingiverse.com/thing:4651279

---- Update ----

Блок питания не развандален, провод отпаян, а не отрезан - что радует. Но на последних фотках обнаружилось, что шток у выключателя отломан. Выключатель, походу, ещё и заевший, так что по-любому придётся или серьёзно ремонтировать, или менять.

Не дождался я выходных и за несколько часов закончил апгрейд восстановленной Ямахи, а также завершил эксперимент с удалением набортного ОЗУ и установкой платы расширения. В итоге, в комьютере появился "бутерброд" из трёх плат - плата переноса сокета процессора, плата расширения ОЗУ на 2мб от Андрея Корякина, а также комбинированная плата FMPAC и регистра F4, необходимся для апгрейда в MSX2+. Вот как это выглядит:

http://rbsc.su/files/sandwich.jpg

Платы хорошо сидят друг в друге и просто так не выскочат из сокетов. Вертикальное расстояние между платами достаточно для адекватного охлаждения. От верха Z80 до верхней крышки добрых 3 сантиметра. Следует заметить, что при установке блока питания следует отогнуть вниз держатель платы RS232 на его кожухе (показано стрелкой), иначе держатель окажется прямо на микросхеме ОЗУ:

http://rbsc.su/files/fmpac.jpg

Итого, по окончании этого сложного проекта, получилась следующая конфигурация:

- YIS-805 MSX2+
- FMPAC моно
- 2мб ОЗУ в слоте 3.2
- эмулятор флоппи дисковода Gotek с OLED экраном в качестве диска A:
- 3.5'' дисковод в качестве диска B:
- SFG картридж в боковом слоте
- улучшенная видеоплата (композит, S-Video, RGBS)

http://rbsc.su/files/testram.jpg

Теперь этот восстановленный и прокачанный компьютер будет моим основным инструментом для разработки и тестирования разнообразных MSX проектов. Один из этих новых проектов скоро будет предствален публике.

Теперь расскажу подробнее о замене набортного 128кб ОЗУ на 2мб ОЗУ на плате расширения от Андрея Корякина. Проект этой платы находится здесь:
https://hansotten.file-hunter.com/do...slot-expander/

Обсуждение проекта было здесь:
https://zx-pk.ru/threads/29505-vstra...eniya-ozu.html

Для установки этой платы расширения ОЗУ в YIS-805 (не обязательно MSX2+) необходимо сделать следующее:

- поставить панельку на место Z80
- собрать плату переноса сокета процессора ( https://github.com/RBSC/YIS805_Adapter )
- выпаять все микросхемы RAM (4 штуки)
- выпаять микросхемы маппера и регистров (4 штуки)
- установить пин для подключения платы ОЗУ к сигналу SLT32

http://rbsc.su/files/ramreplace.jpg

http://rbsc.su/files/slt32.jpg

Сразу скажу, что этот апгрейд можно легко откатить назад просто поставив на место все микросхемы ОЗУ и логики. Так что машинка в результате эксперимента не пострадала.

ПРОЕКТ ПОЛНОСТЬЮ ЗАВЕРШЁН! Спасибо всем кто следил за процессом и помогал советами!

Несмотря на формально законченный проект, мне не давала покоя одна мысль - дисководы то я на 100% не починил. Да, удалось сделать так, чтобы детектировалось присутствие дискеты, но защита дискеты от записи всё же не работала. Я ещё раз перечитал тему в поисках идей и увидел пост уважаемого "tank-uk" про писишные флоппи дисководы Mitsumi и Samsung.

Порывшись у себя в кладовке, я, к своему удивлению, обнаружил аж два дисковода Mistumi D359T5 и один Samsung. Причём один Mitsumi был без "морды", так что его было не жалко раздербанить. Открыв дисковод, я обнаружил, что там аж 2 одинаковых двухштоковых микровыключателя! А у меня как раз оставалось 2 полупочиненных дисковода Matsushita от 805й Ямахи. Хорошее совпадение!

Примерка показала, что несмотря на то, что штоки микровыключателя у Mitsumi ближе друг другу, чем у Matsushita, всё равно было возможно поставить этот микровыключатель в Ямаховские дисководы. После получаса 3Д моделирования, пары часов печати, примерок и исправлений модели, была изготовлена финальная модель держателя. Была произведена окончательная установка, держатель был закреплён шурупом, припаяны 3 провода и дисковод был проверен в деле. Тесты показали, что починенный дисковод теперь работает на 100%.

Вот несколько фоток того, что было сделано, а также схема подключения микровыключателя к плате дисковода:

http://rbsc.su/files/dualsw3.jpg

http://rbsc.su/files/dualsw2.jpg

http://rbsc.su/files/dualsw1.jpg

3Д моделька держателя микровыключателя выложена здесь:

https://www.thingiverse.com/thing:4706101

Кнопочки были отбелены и стали как новые.

https://podrezov.com/retrobright/before_after.jpg

А у меня они коричневые. Недостаток гидроперекиси концентрированной, что ее продают по 20-30л. И жаба душит столько покупать, чтоб отбелить десяток кнопок.
https://img.radiokot.ru/files/30570/...2fm2kovqvx.jpg

У нас 12% перекись продают в литровых бутылках. Больше и не нужно. Можно в парикмахерских поспрашивать. Они - основные покупатели перекиси такой концентрации в бутылках.

И, напоследок, решил заменить полусгнивший фольгированный экран на обратной стороне шлейфа, идущего от "морды" до материнской платы. Не думаю, что этот экран на что-то влияет при таком коротком шлейфе, но рассыпающаяся фольга - это непорядок. Для ремонта пришлось отпаять кабель от передней платы со слотами. Задно сделал второй такой же кабель из новых разъёмов и куска SCSI кабеля для моей запасной платы слотов. Может когда-то пригодится...

http://rbsc.su/files/805flatcable.jpg

Теперь машинка работает через RGBS выход, подключенный к модифицированному китайскому конвертору GBS-8200. Картинка по VGA интерфейсу просто суперская! Интерфейсом конвертора теперь можно управлять по Wifi прямо из браузера. Всем рекомендую этот мод для использования с RGBS выходами Ямах:

https://sysadminmosaic.ru/gbs-8200/gbs-control

http://podrezov.com/temp/gbscontrol.jpg

Копеечная плата, 5 проводков, толстый двусторонний скотч, минут 10 секса с Arduino IDE и бесполезный для Ямах видеоконвертор превращается в реально крутую штуку! :)

Цитата:

---

Сообщение от Wierzbowsky

https://sysadminmosaic.ru/gbs-8200/gbs-control

---

Может не по теме вопрос, но как такое возможно:

Цитата:

---

ВНИМАНИЕ! У этого продавца надо покупать товар под названием «D1 MINI V3.0.0», иначе Вам придёт такая же по виду плата, но без флешки и микропроцессора!

---

Без флешки и проца она не может же быть точно такой по виду или это просто корявое описание? Там все платы по-разному выглядят :-/

Я тоже так думал, когда покупал плату с первой картинки D1 MINI. Оказалось, что это просто Wifi мост, на обратной стороне не оказалось ни флешки, ни микроконтроллера. Со стороны Wifi модуля платы выглядят одинаково.

Цитата:

---

Сообщение от Wierzbowsky

Со стороны Wifi модуля платы выглядят одинаково.

---

Вот это и непонятно. В отзывах есть фото D1 MINI и D1 MINI V3.0.0 и они с обеих сторон выглядят по разному. Хотя на V3.0.0 как-раз я никакого отдельного Wi-Fi модуля не увидел.

Цитата:

---

Сообщение от Wierzbowsky

не оказалось ни флешки, ни микроконтроллера.

---

А на D1 MINI V3.0.0 есть ещё МК в дополнение к ESP8266 или всё-таки на ней просто добавлен внешний флеш?

Я был неправ. Достал оба модуля из коробки и действительно -они разные с обоих сторон. Похоже, что оба модуля - и тот что был на фотке, и тот, что я дозаказал и поставил в свой конвертор, будут работать. На моём модуле D1 MINI отсутствует эта надпись и он не опознался, так что это ввело меня в заблуждение.

Страницу на сайте sysadminmosaic.ru мы дополнили информацией про оба модуля.
