Выбор языка описания электронных схем (Verilog, VHDL и другие)

Естественно, тот который сделал синтезатор. Согласно описанию на языке

- - - Добавлено - - -

Смотри RTL

Цитата:

---

Сообщение от mastermind

Как все сложно. Освойте уже Clash.

---

Что? Этот убогий псевдоязык, у которого нет даже собственного компилятора? Средств верификации? Синтаксис которого более многословен, чем у VHDL, и более уродлив, чем у Verilog?

На котором, прошу прощения, нельзя описать даже простейший RS-триггер?

Цитата:

---

Сообщение от mastermind

Он вам из простого функционального исходника сгенерирует хоть VHDL, хоть Verilog: https://clash-lang.org/

---

Он из сложного, многословного и путаного исходника сгенерируtт write-only непонятный VHDL или Verilog, про который нельзя будет даже проверить, была ли генерация корректной.

Элементарнейший пример уродства Clash:

Код:

---

adc :: Byte -> Byte -> Byte -> (Byte, Byte)
adc flags a b = adcSbc A.AluADD flags a b

---

Вот зачем отдельно указывать сигнатуру функции и отдельно её список аргументов? Чтобы ошибок насажать на ровном месте? Сравним с нормальным языком:

Код:

---

function adc(flags : byte; a : byte; b : byte) return alu_result is
begin
        adc <= adc_sbc(ALU_ADD, flags, a, b);
end;

---

Да, конкретно в случае однострочных обёрток над универсальной функцией VHDL более многословен. Но и то -- шансов накосячить из-за опечатки значительно меньше.

Кстати, код вверху взят из реального проекта, написанного на Clash: https://github.com/polygonhell/Clash6502

Это попытка реализовать знаменитый процессор nMOS 6502 на Clash. Конкретно -- реализация АЛУ: https://github.com/polygonhell/Clash.../master/Alu.hs

В нём строк кода больше, чем в АЛУ оригинального процессора имеется транзисторов. Оцените компактность и выразительность этого языка.

И заодно уровень интеллекта автора: там для каждой команды имеется своя реализация -- ну вот как для adc выше -- и выходной мультиплексор на 50+1 вход. То есть, там 50 специализированных экземпляров АЛУ.

И ссылка на ЭТО висит на официальном сайте Clash! https://clash-lang.org/documentation/ , вторая в последнем блоке.

Я полагаю, больше примеров приводить не надо, масштабы катастрофы уже ясны и так.

Вот да, попадались и мне проекты на Clash, но видимо не для моего интеллекта, и как их развернуть во что то привычное - я так и не понял. :v2_conf2:

Цитата:

---

Сообщение от s_kosorev

Естественно, тот который сделал синтезатор. Согласно описанию на языке

- - - Добавлено - - -

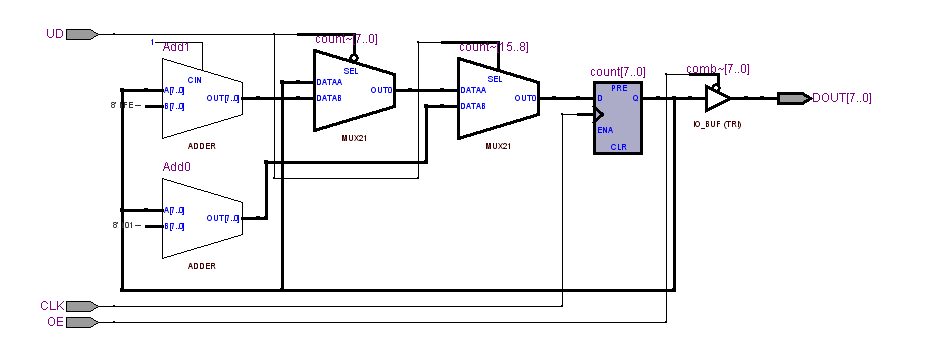

Смотри RTL

---

Посмотрел

меня глючит или оно таки синхронное?

Цитата:

---

Сообщение от Serg6845

меня глючит или оно таки синхронное?

---

Синхронное, мне повылазило, думал буфер это отдельный кусок схемы, еще бы посмотреть на rtl сгенеренный по VHDL

Но вот к примеру на verilog

Код:

---

module Test1(
        input                wire                clk,
        input                wire                oe_n,
        input                wire                ud,
        output        wire[7:0]q
);

reg [7:0]                qreg = 0;
assign                q = !oe_n ? qreg : 8'hzz;

always @ (posedge clk)  qreg += ud ? 1 : -1;

endmodule

---

На выходе дает 10LUT / 8триггеров
https://prnt.sc/12sop9a

Цитата:

---

Сообщение от s_kosorev

Синхронное, мне повылазило, думал буфер это отдельный кусок схемы, еще бы посмотреть на rtl сгенеренный по VHDL

---

так оно и есть по VHDL. по схематику генерит то что нарисовано с заменой Т триггеров на D + XOR с выхода на вход. но то квартус, в максплюсе RTL или нет совсем или я не знаю как его посмотреть.

Цитата:

---

Но вот к примеру на verilog

Скрытый текст

Код:

---

module Test1(
        input                wire                clk,
        input                wire                oe_n,
        input                wire                ud,
        output        wire[7:0]q
);

reg [7:0]                qreg = 0;
assign                q = !oe_n ? qreg : 8'hzz;

always @ (posedge clk)  qreg += ud ? 1 : -1;

endmodule

---

[свернуть]

На выходе дает 10LUT / 8триггеров
https://prnt.sc/12sop9a

---

по сути тот же принцип - регистр и сумматор с выхода на вход. зачем правда он 32-разрядный - непонятно...

Цитата:

---

Сообщение от Serg6845

по сути тот же принцип - регистр и сумматор с выхода на вход. зачем правда он 32-разрядный - непонятно...

---

Это по умолчанию, если не указывать размерность. Но это не важно, синтезатор подрежет цепи которые никуда не имеют выхода

Цитата:

---

Сообщение от krotan

Чтобы что-то советовать, надо знать задачи, которые вы собрались решать.
К примеру, на VHDL можно описывать аналоговую электронику, а на Verilog только цифровую...

---

Классная шутка!

- - - Добавлено - - -

Цитата:

---

Сообщение от hobot

Ребята, повторю свой вопрос (ссылка на пост https://zx-pk.ru/threads/23978-tsifr...=1#post1106160) для ваших мнений что бы услышать?

---

Сам ничего не знаю, но тебе ВСЁ объясню!
Если будешь работать с железками ALTERA, то замечательно бы выучить AHDL.
Если на Xilinx или всём вместе - Verilog/SystemVerilog.
Вообще, лучше попробовать все эти языки и остановиться на том, на котором ЛИЧНО ТЕБЕ писать комфортнее всего.

- - - Добавлено - - -

Цитата:

---

Сообщение от krotan

На Абеле то же самое не пробовал? Интересно, будет как в vhdl или как в схематике?

---

Вангую, что AHDL даст близко к схематике, если не то же самое.

Цитата:

---

Сообщение от zebest

Вот да, попадались и мне проекты на Clash, но видимо не для моего интеллекта, и как их развернуть во что то привычное - я так и не понял. :v2_conf2:

---

Естественно, поскольку это вообще не самостоятельный язык, а библиотека на языке Haskell, позволяющая описывать на нём синхронные схемы. (Надо полагать, Хаскелла ты не знаешь, поэтому и непонятно.) Потом схему можно либо симулировать либо сгенерировать на её основе VHDL/Verilog. Больше никакого инструментария нет и не будет.

На кой хрен такое чудо нужно -- я не пойму. Разве что потешить ЧСВ секты хаскеллистов.

PS: "Попадались проекты" -- это просто так, или по службе? :v2_wink2:

Цитата:

---

Сообщение от Sergey

Вангую, что AHDL даст близко к схематике, если не то же самое.

---

AHDL уже перешёл в категорию забытых языков. Никто практически им не пользуется и фирма-изготовитель его давно не поддерживает...
