Это была шутка. А теперь к делу. Я тут вот что обнаружил. В схеме есть небольшая схемка формирователя напряжения, выдающего питание для Альтеры. VCCIO=3.3в и VCCINT=2.5в первое для создания сигналов нв выводах, а второе для внутреннего питания, так вот, эти напряжения у меня завышены первое 3.7в а второе 3.1в и мне кажется эта мешанина на экране из-за того, что Альтере не нравится напряжение питания и она не программируется процессором. Сегодня не удалось купить банальный стабилитрон КС133 вместо диода КД-522, ну и еще, в самом начале при измерении я коротнул этот транзистор и мне кажется он вышел из строя, черт одно к одному, завтра разберусь, сегодня есть дела. Так-что внимательней,хлопцы.

Цитата:

---

Сообщение от loxic

купить банальный стабилитрон КС133 вместо диода КД-522

---

так а там же стабилитроны и стоят или получается опшипка в схеме ???
какую часть схемы ты имел в виду, какие ноги на альтере ???
если не сложно выложи этот кусок схемы где стоит данный диод/стабилитрон чтоб народ не искал...

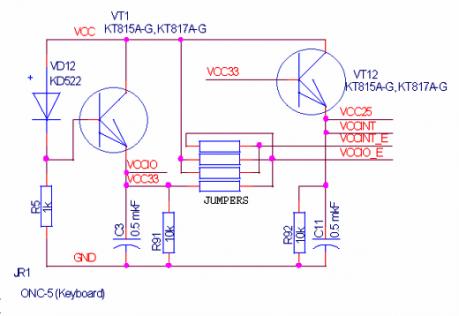

Вот ....

Вложение 15559

Стоит делитель из диода и сопротивления, я хочу поставить стабилитрон КС133 и гарантированно получу 3.3в, 2.5 получаются из него.

наверное надежней будет туда стабилизатор поставить 3.3в буржуйный или кренку 142 ЕН12 и тогда транзисторы 815 не нужны будут... и так же на 2.5в...

Не стал ничего делать с стабилитронами, заменил транзистор, я его коротнул и он подсел, наверно (дымок пошел) и все питания пришли в норму.

Локсик, а результаты то где? уже ахота картинку увидеть, да звук услышать ;)...
нам то с жижом ещё тока в феврале ажно удасца запустить, так хоть на твоего полюбоваца! от стабильной картинки даже нажруся пива)))))))

Поддерживаю, loxic ждем от тебя результатов , вся надежда только на тебя....
и больше не надо ничего коротить и палить;)
Просим Видео работы компика на обозрение людям..... :)

loxic, подгоняют?

Вчера повоевал немного с покойником, вся схема работает правильно, напросились некоторые выводы после анализа ситуации.

Помните, я выкладывал изображение платы VGA, еще возникал вопрос, зачем там ПЗУ такой же емкости, как в компе. Так вот, просмотр содержания ПЗУ, которое у меня сейчас прошито, показал, что оно полупустое. В описании к нему написаны довольно интересные вещи. Вот какие:

Для начала это бетта, хотя и 2.

;---------------------------------------------------------------
;Rev Date Name Description
;---------------------------------------------------------------
;Версия 2.17.252 (03.03.2002) UPDATE-beta-version-2
;R0041 03-03-2002 IM Подправлены цвета в функции CGA палитры
;R0040 02-03-2002 IM Исправлен глюк функции выдачи портов
;R0039 02-03-2002 IM Добавлены чтение палитры и текстовая CGA палитра
;Версия 2.16.252 (27.02.2002) WORK
;R0038 27-02-2002 IM Сообщение об отсутствии Spectrum-ROM
;R0037 26-02-2002 IM Жестко закреплены страницы 41h..47h за Spectrum.ROM
;R0036 25-02-2002 IM Добавлен внутренний порт для возврата в ZX/FN
;R0035 22-02-2002 IM В BIOS добавлена функция установки Original-INT
;R0034 21-02-2002 IM Добавлена функция BIOS, переключающая 720/1.44
;Версия 2.15.252 (18.02.2002) WORK
;R0033 18-02-2002 IM Исправление для ISA
;R0032 12-02-2002 IM Добавлена функция чтения ROM-Disk-а
;R0031 12-02-2002 IM Исправлена функция BIOS чтения/записи RAM-Disk-ов
;R0030 12-02-2002 IM Исправлена схема COVOX-Blaster-а
;R0029 08-02-2002 IM Полностью измененa схема доступа к ПЗУ/Fast-RAM/ISA
;Версия 2.14.252 (01.02.2002) WORK
;R0028 01-02-2002 DNS Добавлен сдвиг экрана в setup
;Версия 2.13.251 (10.11.2002) WORK
;R0027 23-01-2002 IM COVOX-Blaster 16bit, 110khz, stereo
;R0026 17-01-2002 IM Исправлена ошибка в функции FN_PIC1
;Версия 2.12.251 (10.11.2002) RELEASE
;R0025 10-01-2002 IM Смещен экран на 1 знакоместо влево
;Версия 2.11.251 (08.01.2002) WORK
;R0024 10-01-2002 IM Исправление предыдущего исправления
;R0023 08-01-2002 IM Исправления в BIOS-е (перезагрузка ПЛМ)
;R0022 08-01-2002 IM разборки с FDD
;Версия 2.10.251 (25.12.2001) RELEASE
;R0020 23-12-2001 IM коррекция синхронизации в ПЛМ
;R0019 20-12-2001 IM убрано R0018 - NMI
;Версия 2.09.251 (18.12.2001) WORK (for Denis only!)
;R0018 18-12-2001 IM изменена прошивка ПЛМ (добавлен NMI)
;R0017 17-12-2001 IM изменена прошивка ПЛМ (исправления для SIMM)
;R0016 15-12-2001 IM изменена прошивка ПЛМ (исправления SINC)
;R0015 14-12-2001 IM добавлен пункт "L" в Post
;R0014 19-11-2001 IM обезглюченая прошивка для Winbond
;R0013 18-11-2001 IM возвращен старый copyright в Basic128
;Версия 2.08.251 (17.11.2001) WORK
;R0012 17-11-2001 IM изменена прошивка ПЛМ от 17-ноя-2001
;Версия 2.07.251 (11.11.2001) WORK
;R0011 11-11-2001 IM изменена прошивка ПЛМ от 11-ноя-2001
;Версия 2.06.251 (07.11.2001) WORK
;R0010 07-11-2001 IM изменена прошивка ПЛМ от 07-ноя-2001
;Версия 2.06.251 (05.11.2001) WORK
;R0009 05-11-2001 IM изменена прошивка ПЛМ от 05-ноя-2001
;Версия 2.05.251 (xx.xx.2001) WORK
;R0008 xx-xx-2001 IM -- описание изменений --
;Версия 2.04.251 (27.10.2001) RELEASE
;R0007 27-10-2001 IM изменена прошивка ПЛМ от 27-окт-2001
;R0006 12-10-2001 IM перекопана прошивка ПЛМ от 12-окт-2001
;Версия 2.04.250 (04.10.2001) WORK
;R0005 04-10-2001 DNS вставлен новый ROM.BIN от 4-окт-2001
;Версия 2.04.249 (22.09.2001) WORK
;R0004 22-09-2001 DNS вставлен новый ROM.BIN от ...хм.. не помню..
;R0003 22-09-2001 IM исправление названий в меню "Hardware"
;R0002 22-09-2001 IM вставлен номер ПЗУ и функция биоса для него 0EDh
;R0001 22-09-2001 IM добавлена функция GOTO Spectrum 0FBh
;Версия 2.03.248 (08.06.2001) WORK
;---------------------------------------------------------------
;Revisions:
;R0036 - Спец-функция для sprinter.exe Установка внутреннего порта EE
; в не 0 приводит к переходу в установленную страницу и продолжению
; работы программы, установившей перехват
;R0033 - В режиме Sprinter введен старый доступ к ISA через порт 1FFD и
; PAGE3=D0..DF
;R0031 - В функции чтения/записи RAM-Disk-ов был жестокий глюк...
; она вообще не работала
;R0030 - Убраны сбои при проигрывании в режиме с прерываниями, когда
; в CBL записываются лишние или недозаписываются байты...
; по прерыванию CBL внутренний счетчик устанавливается на 00h или 80h
;R0029 - Введено разделение Sprinter и Spectrum режимов.
; В режиме Spectrum и Sprinter-ZX все ПЗУ находятся в ОЗУ
; Изменен доступ к ПЗУ и Fast-RAM доступ стал быстрее. Изменилась
; адресация страниц Fast-RAM и ROM. Адресуются через порт 5F в режиме
; SYSTEM-on. Введен полный запрет доступа к RAM во время работы с ПЗУ
; ОЗУ в этот момент свободно для других функций (потребуется для DMA)
; Скорость работы в Fast-RAM выведена на максимум (без вайтов).
; Выкинуты ПЗУ Spectrum-а из BIOS.
;R0026 - Исправлена ошибка в функции FN_PIC1. Были неверная отработка
; номера окна и несохранение порта RGADR.
;R0024 - последствия R0023, в Турбо возникло занижение скорости из-за
; переключения управляющего регистра на boundary вместо wait
;R0023 - обнаружена и устранена ошибка в программе перезагрузки ПЛМ извне
; (через КЭШ) был неверно инициализирован boundary-регистр Z84C15
;R0022 - убран глюк работы с FDD, возникший после корректировки работы с
; SIMM-ами (подаваемые на FDD данные обрывались раньше времени)
;R0020 - убран глюк несовместимости прошивки "старой" и "новой" партий плат
;R0018 - "дикий" NMI - по alt+F12 просто подается NMI, ничего более не
; отслеживается
;R0017 - введены задержки (input delay in MAX+) для ввода данных с SIMM-а,
; изменена времянка сигнала /WE на SIMM
;R0016 - Добавлена схема подавления джиттера строчной синхронизации
; давится джиттер +/- 0.25мкс
;R0015 - Перед загрузкой ПЛМ зажигается "L" на индикаторе Post-Tester-a
;R0014 - убран глюк под меню help на Winbond-ах (проверить!)
;R0012 - закреплено исправление для ISA, видео-ОЗУ улучшение для UMC
;R0011 - закреплено исправление для ISA, по видео-ОЗУ откат до 2.04 версии
;R0010 - дополнительное удаление глюков с видео-ОЗУ
;R0009 - частичное удаление глюков с видео-ОЗУ
;R0007 - исправление множественных глюков при работе с SIMM методом
; перекомпиляции с новыми опциями MAX-Plus.
;R0006 - дополнительное исправление глюков при работе с SIMM.
;

Получается, что ПЗУ в плате VGA это не что иное, как ROM-Disk.

В общем, сходил я на сайт к Велесофту и посмотрел, какая у него прошивка. У него 211_252 и имеется два апдейта с флопа до версии 212 и 3.00. Версии 3.00 в наследии я не нашел, а 212 имеется, вот с таким описанием.

;---------------------------------------------------------------
;Rev Date Name Description
;---------------------------------------------------------------
;Версия 2.12.251 (10.11.2002) RELEASE
;R0025 10-11-2002 IM Смещен экран на 1 знакоместо влево
;Версия 2.11.251 (08.01.2002) WORK
;R0024 10-01-2002 IM Исправление предыдущего исправления
;R0023 08-01-2002 IM Исправления в BIOS-е (перезагрузка ПЛМ)
;R0022 08-01-2002 IM разборки с FDD
;Версия 2.10.251 (25.12.2001) WORK
;R0020 23-12-2001 IM коррекция синхронизации в ПЛМ
;R0019 20-12-2001 IM убрано R0018 - NMI
;Версия 2.09.251 (18.12.2001) WORK (for Denis only!)
;R0018 18-12-2001 IM изменена прошивка ПЛМ (добавлен NMI)
;R0017 17-12-2001 IM изменена прошивка ПЛМ (исправления для SIMM)
;R0016 15-12-2001 IM изменена прошивка ПЛМ (исправления SINC)
;R0015 14-12-2001 IM добавлен пункт "L" в Post
;R0014 19-11-2001 IM обезглюченая прошивка для Winbond
;R0013 18-11-2001 IM возвращен старый copyright в Basic128
;Версия 2.08.251 (17.11.2001) WORK
;R0012 17-11-2001 IM изменена прошивка ПЛМ от 17-ноя-2001
;Версия 2.07.251 (11.11.2001) WORK
;R0011 11-11-2001 IM изменена прошивка ПЛМ от 11-ноя-2001
;Версия 2.06.251 (07.11.2001) WORK
;R0010 07-11-2001 IM изменена прошивка ПЛМ от 07-ноя-2001
;Версия 2.06.251 (05.11.2001) WORK
;R0009 05-11-2001 IM изменена прошивка ПЛМ от 05-ноя-2001
;Версия 2.05.251 (xx.xx.2001) WORK
;R0008 xx-xx-2001 IM -- описание изменений --
;Версия 2.04.251 (27.10.2001) RELEASE
;R0007 27-10-2001 IM изменена прошивка ПЛМ от 27-окт-2001
;R0006 12-10-2001 IM перекопана прошивка ПЛМ от 12-окт-2001
;Версия 2.04.250 (04.10.2001) WORK
;R0005 04-10-2001 DNS вставлен новый ROM.BIN от 4-окт-2001
;Версия 2.04.249 (22.09.2001) WORK
;R0004 22-09-2001 DNS вставлен новый ROM.BIN от ...хм.. не помню..
;R0003 22-09-2001 IM исправление названий в меню "Hardware"
;R0002 22-09-2001 IM вставлен номер ПЗУ и функция биоса для него 0EDh
;R0001 22-09-2001 IM добавлена функция GOTO Spectrum 0FBh
;Версия 2.03.248 (08.06.2001) WORK
;---------------------------------------------------------------
;Revisions:
;R0024 - последствия R0023, в Турбо возникло занижение скорости из-за
; переключения управляющего регистра на boundary вместо wait
;R0023 - обнаружена и устранена ошибка в программе перезагрузки ПЛМ извне
; (через КЭШ) был неверно инициализирован boundary-регистр Z84C15
;R0022 - убран глюк работы с FDD, возникший после корректировки работы с
; SIMM-ами (подаваемые на FDD данные обрывались раньше времени)
;R0020 - убран глюк несовместимости прошивки "старой" и "новой" партий плат
;R0018 - "дикий" NMI - по alt+F12 просто подается NMI, ничего более не
; отслеживается
;R0017 - введены задержки (input delay in MAX+) для ввода данных с SIMM-а,
; изменена времянка сигнала /WE на SIMM
;R0016 - Добавлена схема подавления джиттера строчной синхронизации
; давится джиттер +/- 0.25мкс
;R0015 - Перед загрузкой ПЛМ зажигается "L" на индикаторе Post-Tester-a
;R0014 - убран глюк под меню help на Winbond-ах (проверить!)
;R0012 - закреплено исправление для ISA, видео-ОЗУ улучшение для UMC
;R0011 - закреплено исправление для ISA, по видео-ОЗУ откат до 2.04 версии
;R0010 - дополнительное удаление глюков с видео-ОЗУ
;R0009 - частичное удаление глюков с видео-ОЗУ
;R0007 - исправление множественных глюков при работе с SIMM методом
; перекомпиляции с новыми опциями MAX-Plus.
;R0006 - дополнительное исправление глюков при работе с SIMM.
;

Во первых-она РЕЛИЗ, во вторых она распространялась в качестве апдейта, ну и в третьих надо двигаться дальше, "а не попросту грустить". Сегодня не успеваю, а завтра перешью ПЗУ и отпишусь результат.
