Новая плата АТМ Турбо 8.0 + rev. 2017

С пинцет ом потому что x5 нужно ставить перемычки, сравни схему 7.10 и 8.0, для 7.10 если не ошибаюсь на ресет подаётся положительный сигнал, а на 8.0 он дополнительно пропускается через инвертер, в узле ресета для контроллера клавиатуры я поставил перемычки так как не был уверен что через инвертер будет правильно работать новая схема. Попробуй выбрать одно из двух положений джампер ом на х5. Через 1-2, подаётся положительный, через 3-4 отрицательный, какой из них правильный нужно проверять. Возможно попробовать увеличить ёмкость конденсатора который идет на ресет контроллера клавиатуры.

- - - Добавлено - - -

Кварц по видимому отлично работает с конденсаторами и от 22 до 33 пФ. так как от клавиатуры работает ресет. Но бывает и такое что не каждая клавиатура правильно работает с контроллером(не только с атмовским) , по этому я предлагал выше проверить подключить другую, если есть запасная.

- - - Добавлено - - -

Смотри тему по данному контроллеру в этой ветке там есть схема как должно работать http://zx-pk.ru/newreply.php?do=newreply&p=410846 и попробуй ещё другую версию прошивки прошить в контроллер 3.0 на сайте Атм должна лежать.

- - - Добавлено - - -

И KEYRD с Dosen никак не связан, это совсем разные узлы на плате.

Цитата:

---

Сообщение от zorel

И KEYRD с Dosen никак не связан, это совсем разные узлы на плате.

---

Если так, то было бы логичным развязать доработки, которые обозначены в посте http://zx-pk.ru/threads/27525-novaya...l=1#post939081, потому что налаживать всё сразу для человека неподготовленного достаточно проблематично: чинишь клаву, а попутно у тебя отваливается картинка и ты не понимаешь - это так и надо и нужно доделать доработки или это ты задел другой узел и клава тут не причем.

Цитата:

---

Сообщение от zorel

Смотри тему по данному контроллеру в этой ветке там есть схема как должно работать

---

Ага, понял, сравню тогда. Вторую клавиатуру попробовал - эффект такой же.

Цитата:

---

Сообщение от zorel

Кварц по видимому отлично работает с конденсаторами и от 22 до 33 пФ

---

От 750пФ хуже не будет? Если у меня с ними как будто живее (ctrl-alt-del работает + секунды тикают)

Цитата:

---

Сообщение от zorel

С пинцет ом потому что x5 нужно ставить перемычки

---

Перемычки я ставлю (обе). С ними комп не ресетится при запуске. Пока не снимешь, не прооперируешь пинцетом и не оденешь назад сброс не получается. Только на холодную бывает проходит при первом запуске, а дальше привет.

Цитата:

---

Сообщение от zorel

сравни схему 7.10 и 8.0

---

Сравню.

Цитата:

---

Сообщение от zorel

Попробуй выбрать одно из двух положений джампер ом на х5. Через 1-2, подаётся положительный, через 3-4 отрицательный, какой из них правильный нужно проверять. Возможно попробовать увеличить ёмкость конденсатора который идет на ресет контроллера клавиатуры.

---

Понял, попробую.

Цитата:

---

От 750пФ хуже не будет? Если у меня с ними как будто живее (ctrl-alt-del работает + секунды тикают)

---

Смотри документацию к 89s51, там точный номинал должен быть обозначен.

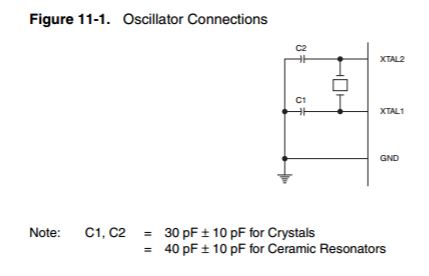

Вложение 64870

Это у AT89S51.
Я обычно 22пФ на MCS-51 ставлю.

Цитата:

---

Если так, то было бы логичным развязать доработки, которые обозначены в посте http://zx-pk.ru/threads/27525-novaya...l=1#post939081, потому что налаживать всё сразу для человека неподготовленного достаточно проблематично: чинишь клаву, а попутно у тебя отваливается картинка и ты не понимаешь - это так и надо и нужно доделать доработки или это ты задел другой узел и клава тут не причем.

---

Так а в чем проблема подготовится перед началом сборки? Открыть инструкцию по сборке, в ней расписана работа данного компьютера, так же есть схема где можно посмотреть за что отвечает определённый сигнал, в каком он находится узле. Сборка любого компьютера дело не простое, даже подготовленный человек не всегда с первого раза находит причину почему не запускается определённый узел.

Тут проблема в том, что неподготовленный человек взялся собирать экспериментальную плату.
Причем, АТМ-Турбо 2, один из самых сложных Спектрум-совместимых.

Цитата:

---

Сообщение от zorel

Так а в чем проблема подготовится перед началом сборки? Открыть инструкцию по сборке

---

Инструкция открыта (если имеется ввиду руководство по наладке). Разумеется, также открыта принципиальная и монтажная схема, перечень деталей и вся данная ветка перечитывается регулярно (потому как понимание некоторых вещей приходит только после пятого прочтения написанного). И в силу слабой подготовки у меня возникает тонна вопросов. Поэтому я прошу прощения за назойливость и готов штудировать любую литературу в любом количестве, главное, чтобы вы меня послали в нужном направлении))

Цитата:

---

Сообщение от Freiwind

Тут проблема в том, что неподготовленный человек взялся собирать экспериментальную плату.
Причем, АТМ-Турбо 2, один из самых сложных Спектрум-совместимых.

---

Вот тут верно подмечено)

Цитата:

---

Сообщение от zorel

и попробуй ещё другую версию прошивки прошить в контроллер 3.0 на сайте Атм должна лежать.

---

Кстати, это я тоже сделал. Причом сделав доработку Максагора с резисторами на шину данных контроллера (http://zx-pk.ru/threads/27525-novaya...l=1#post956511).
Скажем так, результат не превзошёл моих ожиданий)

Контроллер мыши на тини прошит, установлен на плату? Если установлен пока убери его.

Цитата:

---

Сообщение от norduk

потому что налаживать всё сразу для человека неподготовленного достаточно проблематично

---

Просто не нужно все сразу запаивать :)

Цитата:

---

Сообщение от zorel

Контроллер мыши на тини прошит, установлен на плату?

---

Не устанавливал. Также вытащено всё лишнее пока (ВГшка, AY, ПА2).

Вечером заберу китайский усб осциллограф и попробую измерить этого самого KEYRD.

- - - Добавлено - - -

Цитата:

---

Сообщение от sishome

Просто не нужно все сразу запаивать

---

Кто ж читает документацию пока не проверил, что всё "само" заработает, когда "всё правильно запаяно" :-D
