https://d.radikal.ru/d29/1909/5e/c66ff286a866t.jpgЦитата:
Сообщение от tank-uk
Обе платы идут под распайку :)
Вид для печати
https://d.radikal.ru/d29/1909/5e/c66ff286a866t.jpgЦитата:
Сообщение от tank-uk
Обе платы идут под распайку :)
MikeSat, похожую видел в модемах для телефонных станций С32
Это конечно не спектрум, но все же от него. Попросили срочно сделать этот модем, а схемы как и описания от него нет =(
На плате есть название ягуана
https://i.ibb.co/gWdv095/IMG-20190918-233314.jpg
https://i.ibb.co/X45n9fb/IMG-20190918-233328.jpg
И что тут сложного ? Три деталиЦитата:
Сообщение от Daniil Chislov 86
Убери сажу, замени эллектролиты , дальше мультиметр в помощь
Отправлено с моего m2 note через Tapatalk
tank-uk, мне не ремонтировать его нужно, а реплику)
Тем более, транс только размотать , а все остальное как два пальцаЦитата:
Сообщение от Daniil Chislov 86
Отправлено с моего m2 note через Tapatalk
https://vk.com/doc281979587_51907250...5b25c0e66cc40eЧто за зверь?
Скрытый текст
Москва-48КЦитата:

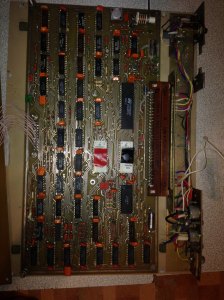

Сообщение от Enigmatic
судя по разъему видимо самое начало 90, но одно поле памяти, никогда такой платы не видел, что это может быть
https://pic.maxiol.com/thumbs2/15703...2538047086.jpg
Сегодня тоже задали мне вопрос по нему, приведя цитату из викиЦитата:
Сообщение от blackinwoman
"Схема получена С.Зоновым оптимизацией выпускаемой в Лениграде подпольно с 1986 платы клона ZX на 44 микросхемах. Эту раннюю плату легко идентифицировать по деталям: разъём ГРПМ-61, одна банка 565РУ5, 589ИР12, 155ЛП10, счётчики и логика тоже 155-той серии (555-той серии ИР16, ТМ9 и КП16), кварц 7 МГЦ. Оптимизация заключалась в замене КП12 на КП11 в адр.мультиплексоре, ЛП10 клавиатуры и джойстика на КП11, буфер памяти 589ИР12 заменён на 555ИР22, а в выходном сдвиговом регистре вместо двух ИР16 одна ИР9. Формирователь RGB исправлен заменой двух ИР16 на две КП13, что дало цвет бордюру. Добавлен УД6 к 521СА3, и чуть-чуть оптимизирован блок логики формирующий основные сигналы из весов счётчиков."
Запись на вики ввел некто Mc6802 13 апреля 2019 года.
Если предположить что это действительно прототип Ленинграда, тоесть год так 1986 и если подумать кто еще на ИР12 делал комп, а это калужский вариант. То возможно что оба компа имеют одни и теже корни - Львов.
В любом случае нужны качественные фото платы с обоих сторон.
