кстати народ - а "Робик" случаем не клон этого самого "НЭТИ"? бо в нем тоже был порт 15(0xF) для отключения ПЗУ и собран он был частью на РТ и РЕ3 присутствовала.
Вид для печати
кстати народ - а "Робик" случаем не клон этого самого "НЭТИ"? бо в нем тоже был порт 15(0xF) для отключения ПЗУ и собран он был частью на РТ и РЕ3 присутствовала.

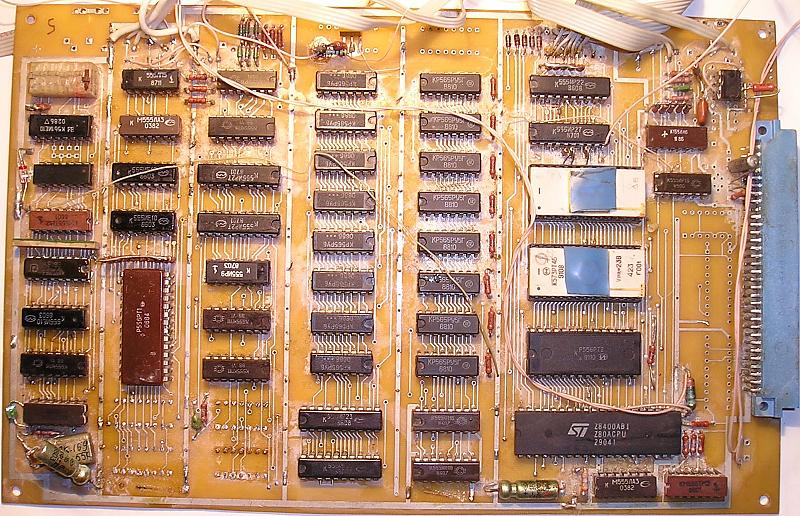

Я еще раз напоминаю, с теневиком, на двух РТ2 и одной РЕ3 был не НЭТИ а ПЛМ Автоматика. Вот он (это фото не моей платы, я выловил тут на форуме).
Вложение 7865

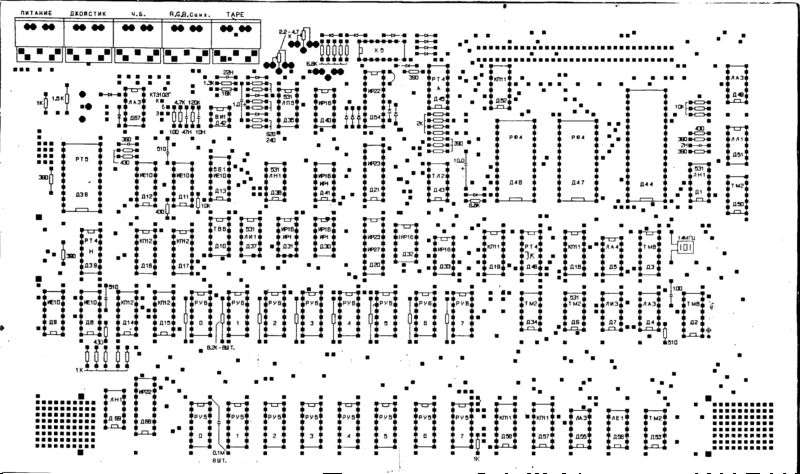

НЭТИ - на трех РТ4 и одной РТ5. Вот монтажная схема. (прежде я сбрехал когда говорил что на двух РТ4. Просто забыл сколько их)
Вложение 7866

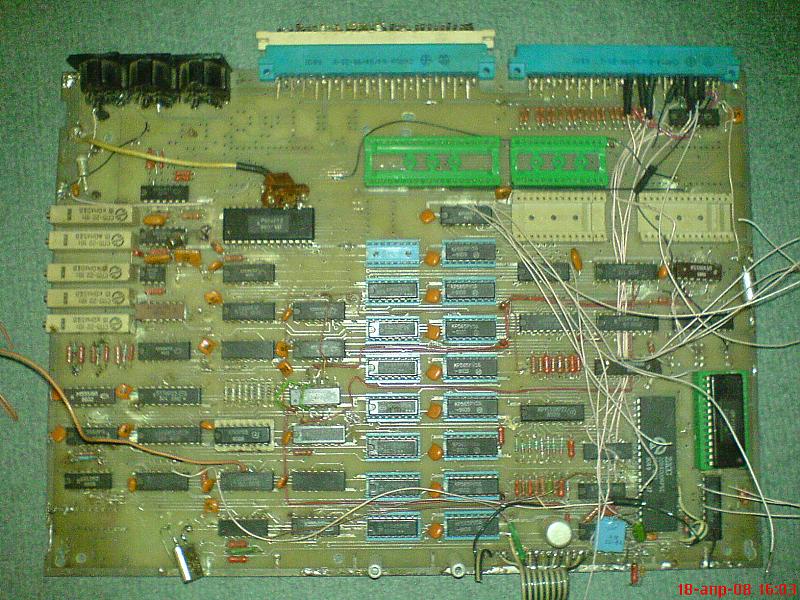

Окей, вот фото того, о чем я говорил (тоже на двух РТ и одной РЕ, и тоже с теневым портом 0x0f):
А ведь блин даже по количеству корпусов почти совпадает. Если посчитать обычно неустанавливаемые шинники ва86 и ва85 на плм-автоматике. Схемы должны быть очень близкими.
Кстати, вариант НЭТИ скдя по схеме имел возможность работы с CP-M. По крайней мере одна из РТ4 наводит на стойкие мысли. Можно отключать RAM/ROM (причем каждую РФ4 отдельно) и таскать ROM в адресном пространстве, в том числе подключая внешнюю RAM и внешнюю ROM, делая это с системного разьема.
ram_scan, а нету случаем схемы этого "ПЛМ Автоматика"? Сравнить хоцца...
tnt23, а что за разъемы стоят сверху (как называются), а то я весь рынок исколесил пытаясь найти подходящие... Или там левые какие?
на фотке СНП58-64/94 - папа (на плате), 95 - мама, но эт не родные разъёмы, поэтому у них паяются выводы через один в шахматном порядке, остальные отгибаются и используются для навесного монтажа, кроме того по краям придётся пожертвовать по 3 вывода питания, т.к. родной разъём длиннее чем СНП. Недостающее питание нужно будет кинуть на свободные выводы разъёма проводами.Цитата:
Сообщение от molodcov_alex
:) родные и в древние времена было не найти - ставили СНП :)Цитата:
Сообщение от molodcov_alex
Печатная плата - крайний совдеп.
БК в этом вопросе рулит.
Какие-то СНП, точнее не скажу.Цитата:
Сообщение от molodcov_alex;1
[b
судя попорту 0xF РТ и 2 полям памяти - одно из которых на ру6 'Робик' сто пудовый клон вашей плм автоматики!
клон клона))
сейчас пока времени нет сканировать, да и осталось там так неважнетски схем, ниче интересного. на сл недели досканирую)
