короче Лёха,нарисуй нам схему плиззз :-)

Добавлено через 6 минут

Цитата:

---

Сообщение от sv

вот прям ргб с пентагона,в палкодер,а потом с-видео в авер,так?
какой/где кондер покрутить?

---

Конечно про кондер, тот что на плате пентагона где сам кодер штатно расположенный, в случае если через него подключение сделано.....
(имелось ввиду варианты возможного устранения проблемы...)

Постараюсь сегодня схему нарисовать.

Тут посчитал детали закупленные для сборки Z-Controller-а, у меня получилось 365 рублей вся мелочь + 40 рублей за два minidin6pin...
Самая дорогая 7128SLC84-15N(без N небыло) стоймость 632рубля 20 копеек.
Мелочь сразу купил, панельки, микросхемки,микроконтролл� �р, minidin, а вот альтерку под заказ.
Кто сколько истратил при сборке?
Или напишите примерные цены самой главной детали Альтерки, только с полным наименованием, а то они поразному ценятся.

Я альтеру брал за меньше 500 рублей, с N. Вроде ничего, фунциклирует.

Да, я так и думал что у нас ценник будет высокий...

Цитата:

---

Сообщение от yorgee

принцип и мне ясен, но много сомнений.какие сигналы заводятся на E'r,E'g,E'b-RGB,судя по всему нет?Какой сигнал на выходе где обазначено Iсумарное и R4?Это на первом листочке расчётов.Судя по второму листочку таких узла должно быть 3, для каждого из цветов?Теперь вопрос заданный ранее, как из RGB,Sync,+5,Gnd получить Pr,Pb,Y? или какието из сигналов лишние?

---

Цитата:

---

Сообщение от sv

короче Лёха,нарисуй нам схему плиззз :-)

---

Цитата:

---

Сообщение от KingOfEvil

Постараюсь сегодня схему нарисовать.

---

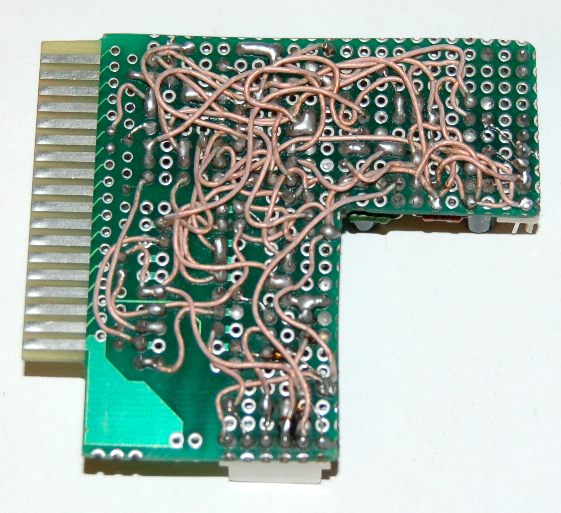

По "многочисленным" просьбам страждущих, схема девайса и его фотка. На фотке собрано не совсем так, как нарисовано по схеме (просто экспериментировал, никаких серьезных несоответствий там нет), особо увлеченные могут поиграть в игру "найди 10 отличий" :)

з.ы. по поводу внешнего вида девайса - в ZX-BUS он НЕ втыкается, просто был такой кусочег макетки :)

Я посмотрел схему, на схеме 14 оксидных конденсаторов насчитал , а на макетке 17.
36 резисторов по схеме в сумме с подстроечниками, а на макетке вроде 41... без подстроечников.
(для себя лучше сделал???? :v2_clap2:)

Цитата:

---

Сообщение от Vitron

Я посмотрел схему, на схеме 14 оксидных конденсаторов насчитал , а на макетке 17.
36 резисторов по схеме в сумме с подстроечниками, а на макетке вроде 41... без подстроечников.
(для себя лучше сделал???? :v2_clap2:)

---

Ну сказал же, экспериментировал. Я не бог, и спервого раза не всегда все работает так, как это было задумано. На макетке и транзисторов больше, и не все из того, что напаяно реально подключено к схеме.

я же пошутил....:)

Завтра попробую собрать схему и к телеку подключить у меня там как раз входы такие есть, посмотрим на кристально четкое изображение в сравнении с S-Video.
