Именно так.Цитата:
Сообщение от BYTEMAN
Поэтому, перед установкой КЦГД - порт на плате ДВК надо переключить на другой адрес.
Вид для печати
Именно так.Цитата:
Сообщение от BYTEMAN
Поэтому, перед установкой КЦГД - порт на плате ДВК надо переключить на другой адрес.
Во, это ключевой момент, спасибо! А то я думал, что КЦГД по шине как-то родной порт блочит... Типа как /IORQGE на спектруме, а оказывается все банальнее)Цитата:
Сообщение от Patron
Откуда +0.1 в взялось? Понижение до +5в для ВП 065.Цитата:
Сообщение от MM
1) В RS232 лог. 0 от плюс 3 в.Цитата:
Сообщение от MM
2) С ВП 065 идет +5в что вполне устраивает RS232
3) В RS232 нет третьего состояния, поэтому что 0 что минус 3 в. и ниже воспринимаются одинаково.
MAX232 и подобные сигналы инвертируют, а с ВП 065 сигнал TX итак инверсный. Т.е. надо добавлять ещё инвертор не говоря уже об конденсаторной обвязки для MAX232.Цитата:
Сообщение от MM
---------- Post added at 21:15 ---------- Previous post was at 21:10 ----------
Если КЦГД там штатно стоял то на плате МС порт выставлен на адрес 176560.Цитата:
Сообщение от BYTEMAN
Угу, КЦГД был штатно. А если захочу переключить на штатный двкшный порт, то что сделать надо?Цитата:
Сообщение от MiX
Вытащить КЦГД и выставить переключателями на плате МС адрес 177560.Цитата:
Сообщение от BYTEMAN

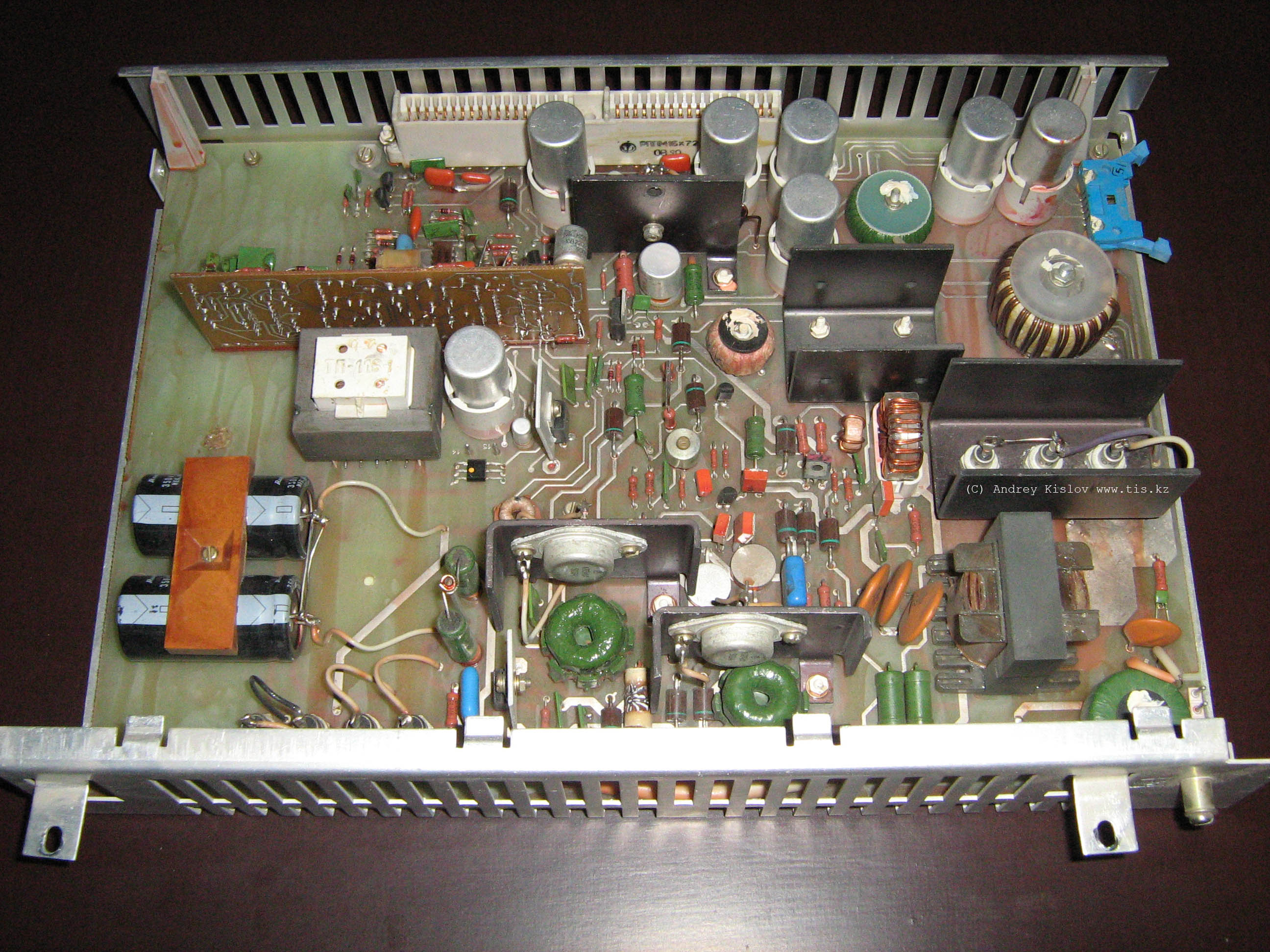

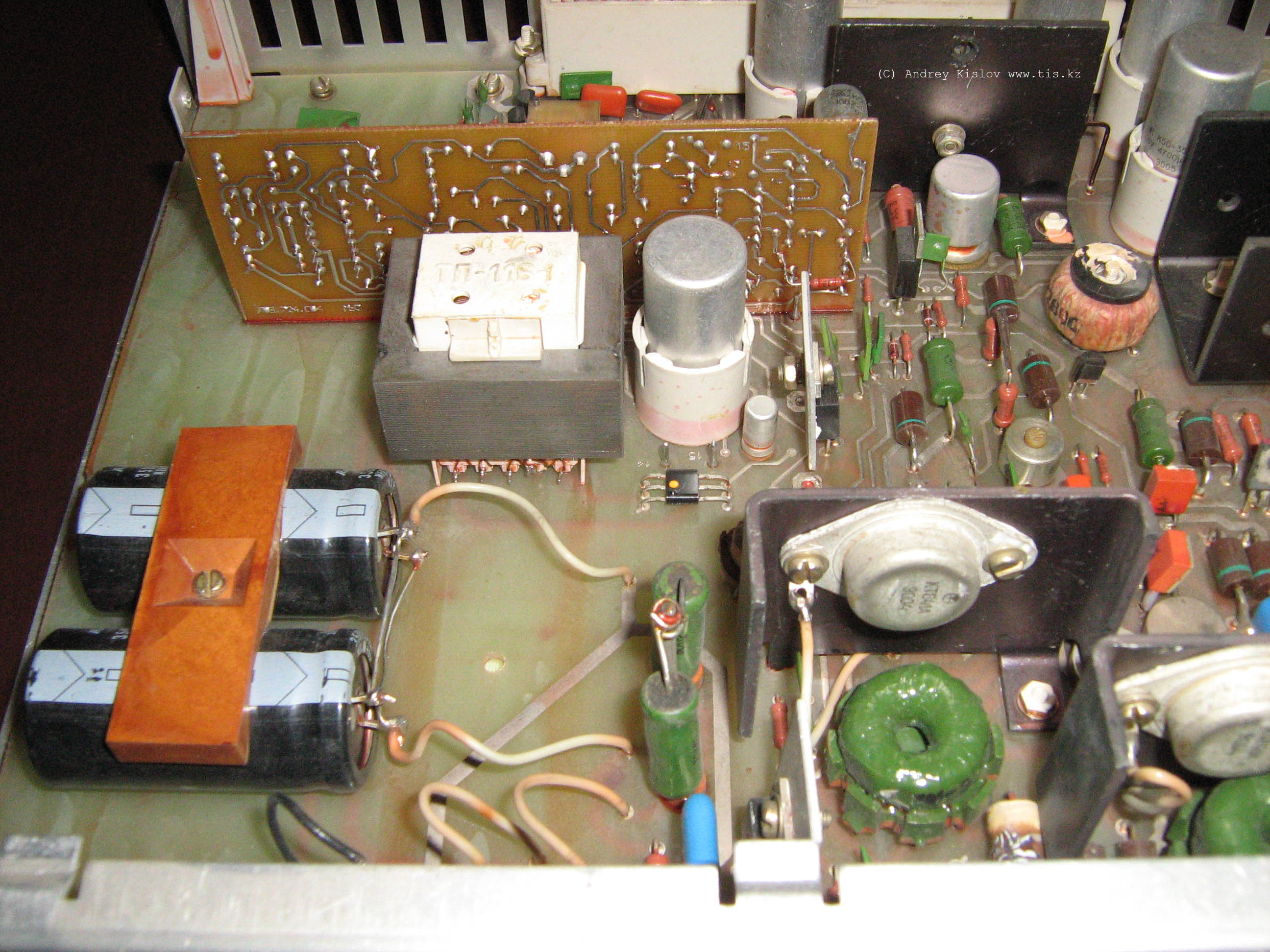

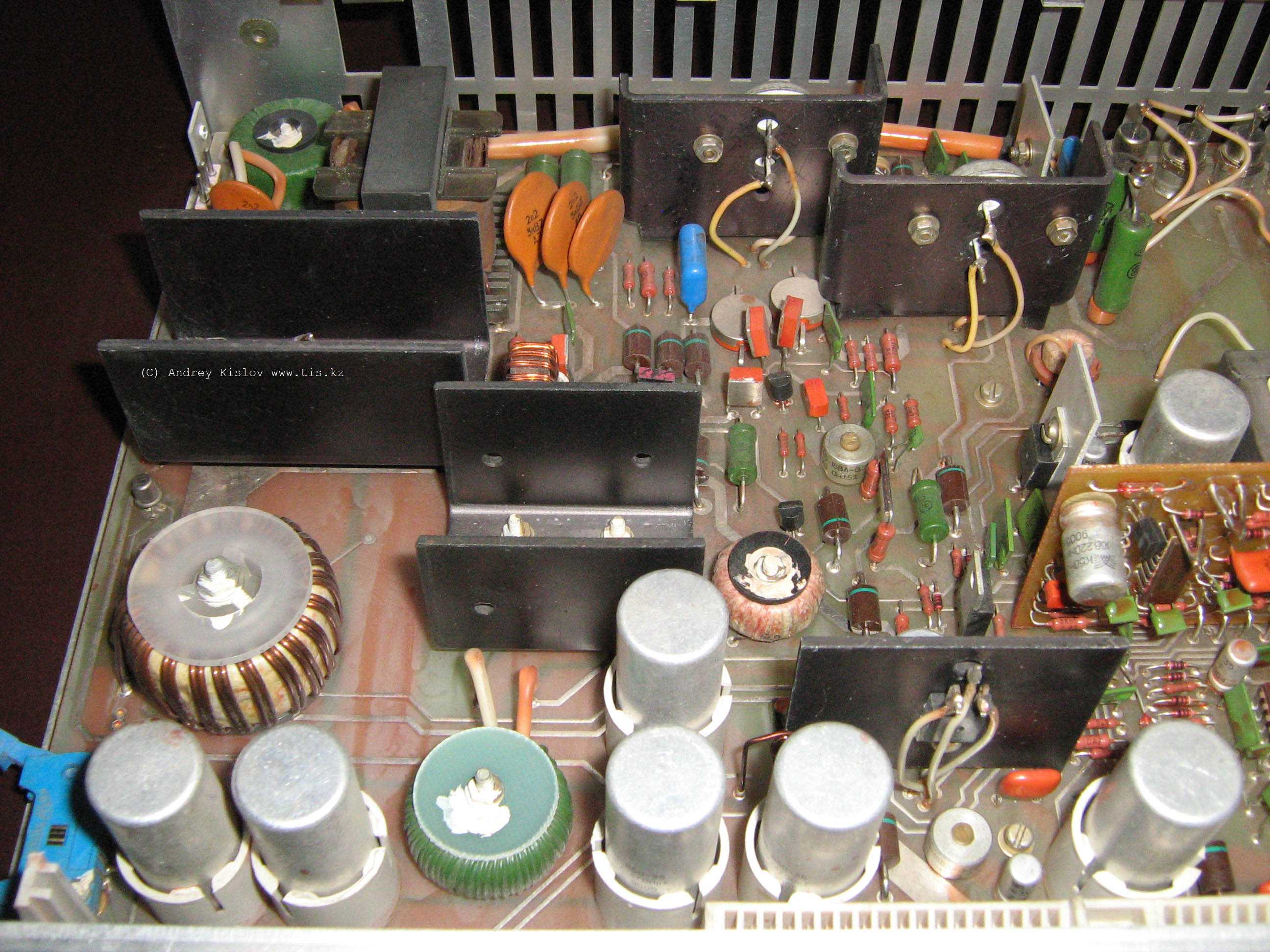

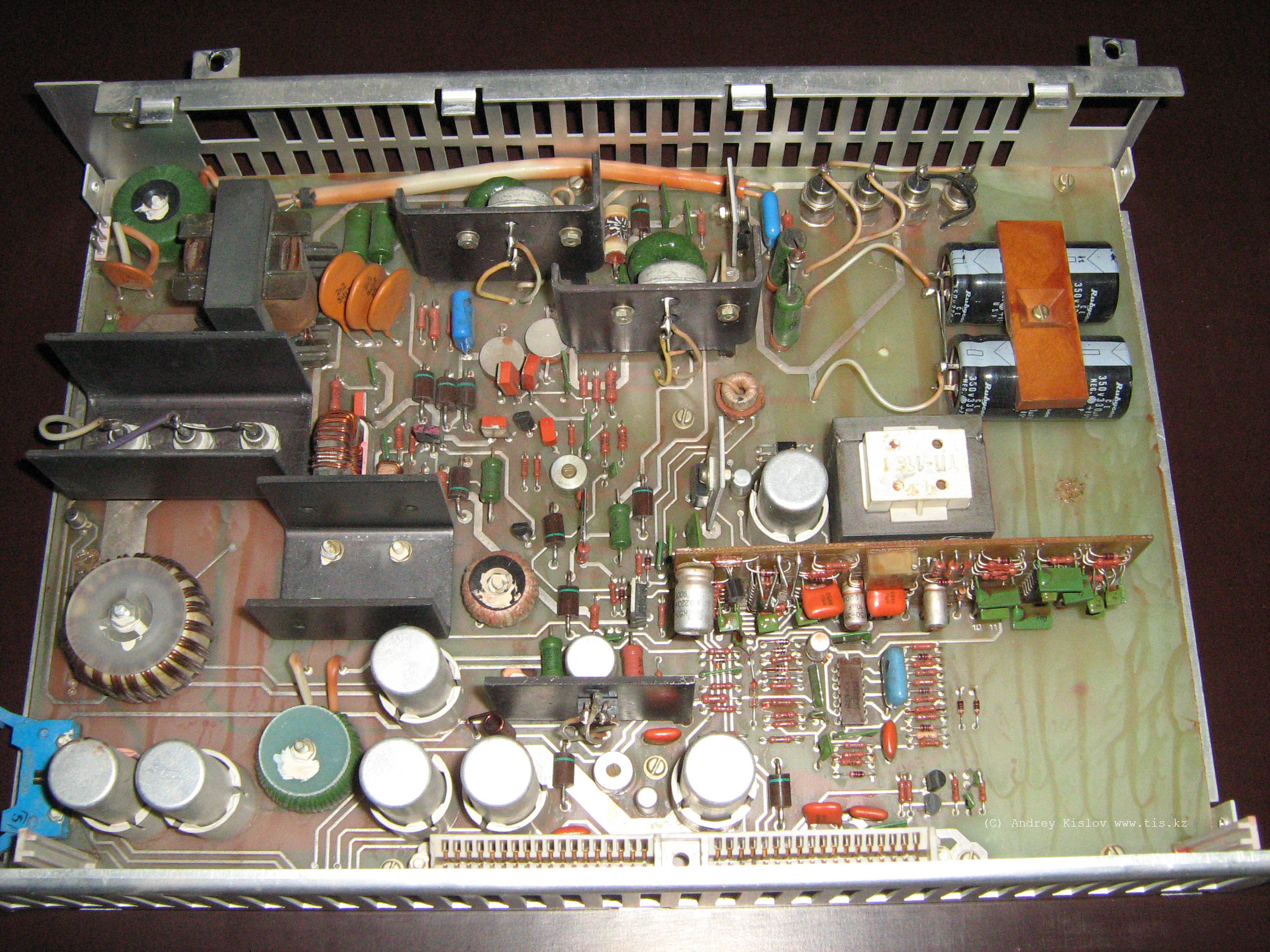

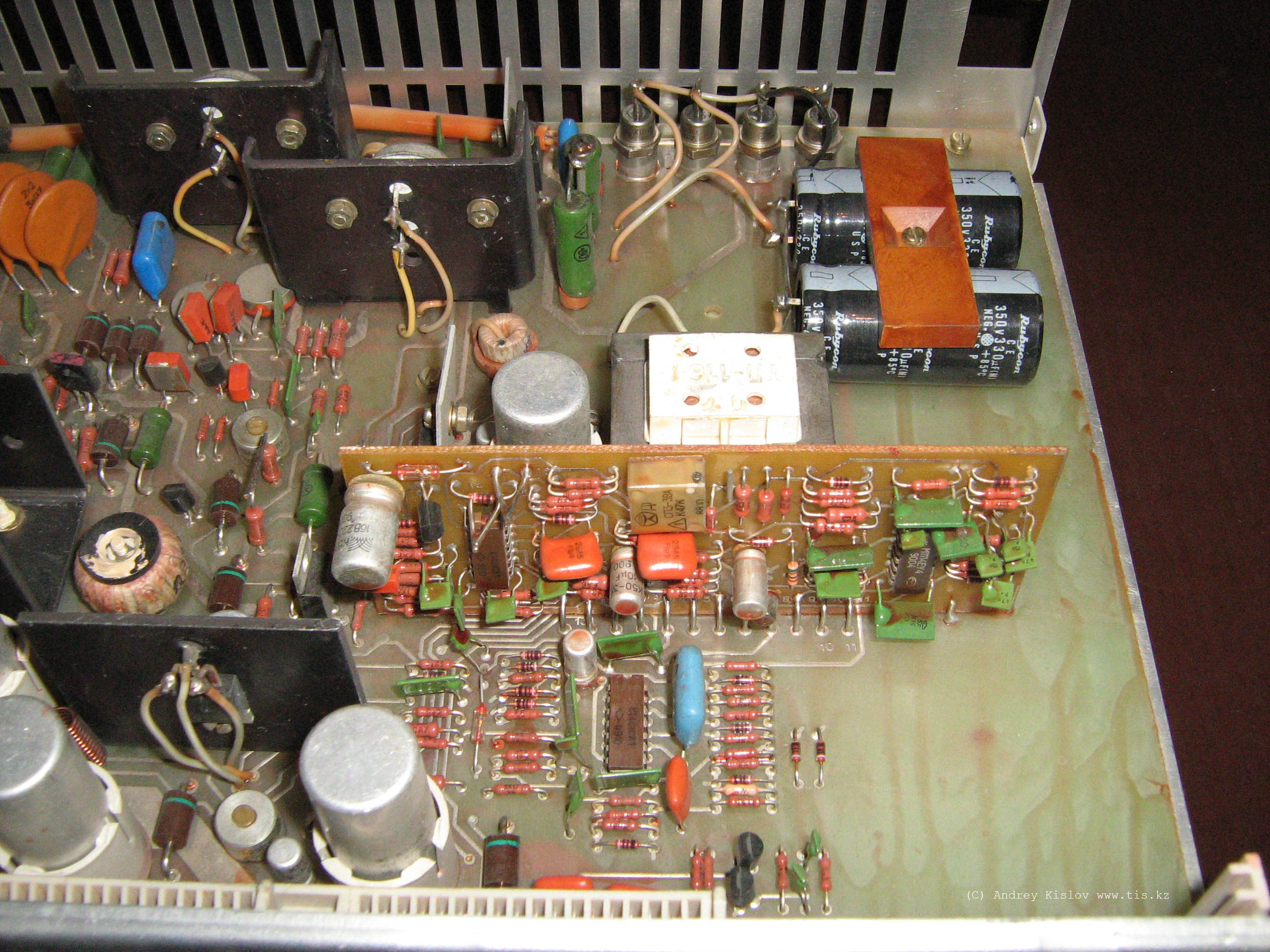

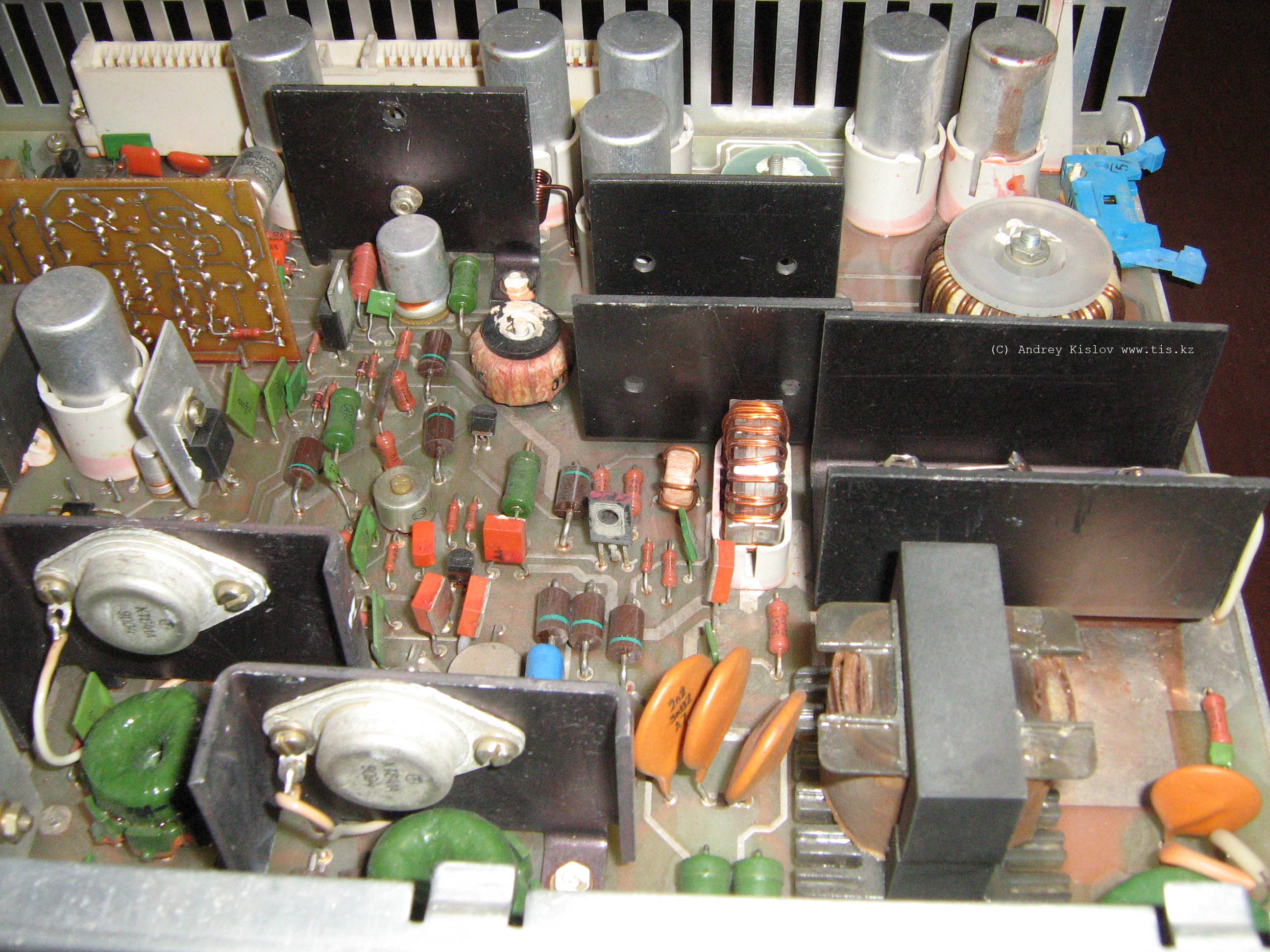

http://www.tis.kz/forum/topic.php?forum=27&topic=2Цитата:
Сообщение от BYTEMAN
Если чел не знаком с работой стабиллитрона, остальные его рассуждения несерьзны.Цитата:
Сообщение от MiX
Для правильной работы со всем спектром портов RS232 и ВП1-065 рекомендую схему из мультикарты БК0011М :
http://www.pixic.ru/i/G020g7L1y6O3d7K5.jpg
Где вмест Д13 установить перымычки между её выводами :
03-04, 07-06.
Стабиллитроны VD8...VD15 - Д814Д1 и R16...R19 - опция для непробиваемости порта RS232 при любых бытовых обстоятельствах.
Выключателями в DSW3 1...4 выбирается полярность сигналов в высоковольтной линии.
Устройство собиралось несколько раз и показало свою рабоспособность.
Можно использовать ИС КР1533ЛП5 и MAX232CPE и конденсаторы к ней 1 мк 16 в. керамические, в крайнем случа К53-1, 14. 18.
Таки запустились) Правда, прерывание от терминала смущает... Что это может быть?
https://pp.vk.me/c621629/v621629117/...sysNs4-iOU.jpg
---------- Post added at 02:09 ---------- Previous post was at 01:40 ----------
Порывшись в хламе, нашел еще три разбодяженные платы... Чем отличаются платы с различным расположением элементов?
Отсуствие прерывания от терминала - если ВП1-065 на материнской плате - дело пахнет заменой ВП1-065, если не хуже. А если в КЦГД - надо ставить КЦГД сразу за М-ЭВМ без пропуска слотов, тогда в 90% заработает.
*
Варианты М-ЭВМ 1201.02 отличались нумерацией элементов схемы, но логически достаточно идентичны.
*
У Вас телетюнер с цветоразносными ( 3-х компонентными ) входами или простецкий ?
Оказалось банально - подёргал платы в корзине - ошибка пропала :) КЦГД стоит в корзине сразу за процессором.Цитата:
Сообщение от MM
Без компонента увы, только композит и с-видео. Для оцифровки бытовых форматов хватает за глаза, но в будущем, если с бетакамом повезёт, придётся прикупать что-нить вроде BlackMagic Intensity или вот такого: http://www.amazon.com/StarTech-com-E.../dp/B007U5MGBEЦитата:
Сообщение от MM
Как до конца всё доделаю, может будет попробовать распаяться на 6106 или C1084.
Порыл в Никсе тюнера, один весьма подозрительный :
http://www.pixic.ru/i/T0R0F7S156O31849.jpg
http://www.nix.ru/autocatalog/tv_tun...T2_175673.html
---------- Post added at 04:43 ---------- Previous post was at 04:28 ----------
Фото с сайта-производителя - вроде как есть в спецификации... :
http://www.pixic.ru/i/20E0r721c6I3N948.jpg
ну я пока что менять свой не планирую) А с этим бехолдером неплохо бы узнать, на каком чипсете собран...
Подключил клавиатуру, прогнал тесты - проходит!) Уря) На B MX0 начинает шкварчать дисководами, теперь надо упаковать всё в корпус и делать бутявую дискетку...
Такой ещё вопрос назрел - как ДВК должна на кнопку ПУЛЬТ реагировать? У меня просто светодиод зажигается/тухнет. Впринципе как и с таймером.
И ещё вопросик - нашёл список esc-последовательностей... А как их собсно вводить в КЦГД? Можно как-то с клавиатуры? :)
---------- Post added at 03:56 ---------- Previous post was at 03:55 ----------
Встати по поводу тех раздербаненных плат, якорее всего куплю я одну голую платку, и попробую с самой сильно раздолбанной платы всё пересадить на новую... Авось заработает :)
---------- Post added at 04:24 ---------- Previous post was at 03:56 ----------
ладненько, внешний 6105 подключил, картинку на нём получил, так что можно идти спать) завтра предстоит поставить кинескоп на родину и пробовать запускать с родной платой монитора...
В КЦГД есть кнопка на клаве, которая типа переключает вход всего КЦГД на клаву - а с неё можно набрать ESC-последовательности, нажимая клавиши - т.е. создавая коды. Например, кнопка "1" создаст код 61 ( 8 ) и т.п.
Для особо сложных кодов есть кнопка "КМП" - "композиция" кодов. Как она работает - ?
В ТО КЦГД была табличка всех кодов. ( Извиняюсь, давно не включал настоящую ДВК4 - лет 5 наверное... ).
---------- Post added at 05:32 ---------- Previous post was at 05:25 ----------
На кнопку "пульт" ДВК должна вываливаться в пульт. Эта кнопка контролирует сигнал "К ОСТ Н" ( А:А 13 ) в корзинке - см. Э3 "Устройсво управления", "БП", "Корзинка".
---------- Post added at 05:34 ---------- Previous post was at 05:32 ----------
http://storage2.static.itmages.ru/i/...b6cf0140b6.jpg
А как можно это дело проверить? А то у меня такое ощущение, что машинке по барабану на эту кнопку...Цитата:
Сообщение от MM
А вообще рекомендую приделать блок КНГМД от БК11М прямо на материнку - можно на ножки ВМ3/2. Или на КЦГД - на КР531АП2 с МПИ. Использовать стандартный софт RT-11 с драйвером BY.SYS ( можно списать с моего диска от блока ВМ3А ).
Для загрузки с такого диска просто достаточно в пульте ДВК набрать 160000G
Так же обращаю внимание, что блок КНГМД необходимо доработать ИС 555ЛЛ1 и 555ТМ2 - исключить прохождение сигналов DIN, DOUT на ВП1-128 при отсуствии сигнала BS7 в момент выдачи адреса.
( Да, 134 ПЗУ будет слегка ругаться на блок КНГМД ( Т0 ), но все остальное будет работать )
http://www.pixic.ru/i/80j0g7s1n6T4f0b9.jpg
*
Проверить наличие сигнала "К ОСТ Н" можно светиком и резистором 200 ом .... 3 ком - минус светика припаять на ножку КР531АП2, которая идет на сигнал корзинки "К ОСТ Н" ( А:А13 ), а плюс светика подключить к резистору , второй конец резистора подключить к питанию +5в. Для МС1201.03 - это Д8 04 нога
Увы БКшки такой нет, и КНГМД от нее и подавно( Поэтому придется извращаться с RS232. По поводу пульта - осциллографом я то проверю, и почему-то мне кажется что сигнал будет. Как себя сама ДВК должна реагировать на эту кнопку?Цитата:
Сообщение от MM
Если внимательно посмотреть на пост #2513 то можно заметить что я согласен с мнением др.Титуса, и схема обновлена.Цитата:
Сообщение от MM
Если ввести с пульта в память ДВК зацикленный код и запустить его:Цитата:
Сообщение от BYTEMAN
то при нажатой кнопке ПУЛЬТ выполнение должно прерваться, а нажатия клавиши <P> должны приводить к пошаговому выполнению:Код:000000/000240
000002/000776
G
Код:@0/000000 240
000002/000000 776
@G 000000
@P 000002
@P 000000
@P 000002
@P 000000
Достаточно тестером проверить вход/выход К155ЛП9 на пульте. Выход там с открытым коллектором, поэтому надо смотреть подтяжку выхода.Цитата:
Сообщение от BYTEMAN
Показывать адрес останова/сброса (в зависимости от нажатой кнопки) и "@".Цитата:
Сообщение от BYTEMAN
О, супер, сейчас доберусь до склада и проверю
---------- Post added at 13:09 ---------- Previous post was at 12:36 ----------
Да, работает пульт, вываливаемся))) Спасибо!) я просто думал, что как в УКНЦ должно быть, СТОП с адресом должен появляться...
Собрались, запустились) B MX0 крутит дисководом) Осталось спаять нормальный шнур на клавиатуру и можно будет пробовать бутать по RS232. Вопрос - как переключить 1201.03 на использование встроенной ВПшки, и достаточно ли будет отключить каскады токовой петли и напрямую подкинуться к TX и RX ВПшки? И нужны ли будут CTS,RTS и прочие сигналы? Планирую юзать FT232.
Немножко фоток:
http://cs623426.vk.me/v623426117/235b7/XkXWS-V2VXE.jpg
http://cs623426.vk.me/v623426117/235c0/o5Kl2jLJisg.jpg
http://cs623426.vk.me/v623426117/235c9/BldjH9LRIfY.jpg
http://cs623426.vk.me/v623426117/235d2/xTxLRv_o__c.jpg
Даешь тестовую платформу для доведения до ума RSX-11 на ДВК! :)Цитата:
Сообщение от BYTEMAN
без ХДД оно наверное никак? Или с дискеток можно?Цитата:
Сообщение от form
С дискеток уже есть - на дискетах (MY) и тренировался - здесь тема есть где опровергается миф о том, что RSX-11 не работает на ВМ3 без переделок (а заодно и [неизвестный мне] миф о нерабочести 22bit в ВМ3), но это конечно баловство. Интерес как раз сделать драйвер HDD :)Цитата:
Сообщение от BYTEMAN
увы, контроллера ХДД у мну нет. Канонiчный СМ5508 я раздобыл, а вот контроллера под него увы нет... Да и MY-ка то тоже нет... Только MX пока что.Цитата:
Сообщение от form
Управление MX с точки зрения драйвера кажется жуткое дело, да и интерес не тот ибо дискеты в RSX-11 обычно не рассматриваются как загрузочное устройство - это я за неимением информации о ДВКшном HDD сделал MY загрузочным чисто из спортивного интереса :)Цитата:
Сообщение от BYTEMAN
form, можно с HX грузить :D. У меня тут бредовая идея: я сейчас буду пересаживать "набортный" порт 1201 на стандартный адрес, чтобы КЦГД не резать. Потом, как только запишу загрузочную дискетку, есть такая мысль - переключить всё на место, ввод-вывод картинки чтобы был через КЦГД, начальный запуск делать с дискетки, а обращаться к устройству HX через "набортный" порт на 1201, сидящий на нестандартном адресе. Что скажем по этому поводу ув. Patron?
form, может быть знаете, где можно КНЖМД приобрести? :) Тогда можно будет и с HDD помучать ДВКшку)))
Для HX тем более нет интереса писать драйвер :DЦитата:
Сообщение от BYTEMAN
А уж в качестве загрузочного он просто непригоден будет :)
У HX проблем с нестандартными адресами нет ( в комплекте эмулятора VT-52 есть полный набор для работы HX через порт с адресом 176560 ), но есть проблема у пользователя - как поместить в память начальный загрузчик. При использовании родной клавиатуры выход один - каждый раз вводить загрузчик в пульте вручную.Цитата:
Сообщение от BYTEMAN
Если вместо родной клавиатуры подключить к КЦГД эмулятор клавиатуры МС 7004 - он может имитировать нажатия, выполняя клавиатурный скрипт и вводя загрузчик в пульте автоматически.
А если с дискетки стартовать? Эдакий hxboot.sav?Цитата:
Сообщение от Patron
Без проблем, но тогда лучше использовать дискету в качестве системного устройства, а по HX только файлы перегонять ( для работы псевдо-диска HX требуется только наличие драйвера HX.SYS на системном диске, загружаться с HX не обязательно ).Цитата:
Сообщение от BYTEMAN
А не проще тогда командой BOO просто загрузить? :)Цитата:
Сообщение от BYTEMAN
HX работает заметно медленней дискеты - зачем вообще с него грузиться, когда есть что-то ещё.Цитата:
Сообщение от form
Незачем, но раз вопрос в принципе стоял "с дискеты" - почему не ответить :)Цитата:
Сообщение от Patron
http://zx-pk.ru/showpost.php?p=785206&postcount=2541
А это нормально что оперативки на машинке больше чем у Б.Гейтса? )
Чо курил в этот раз?Цитата:
Сообщение от hobot
SKcorp., ну вот опять вы Стас меня ... )
Я же просто уточнить хочу 56К у младших ДВК и тут сразу 256К - как то сильно резко много ) А у КВАНТ-4 сколько в промышленном исполнении тогда без доработок всяких ОЗУ ?
Я понял. Вас смущает надпись "гуру" - но это же ярлык - он от счётчика сообщений только зависит. )
http://smayls.ru/data/smiles/smayliki-kuryashie-140.gif
Тут надо немного навести порядок в обозначениях... У DEC K означает KW. Соответственно младшие модели - 28K (или 56KB). У ДВК же видимо по нашенски K - это KB :)Цитата:
Сообщение от hobot
256 KB - ни то ни се: это 22-bit режим процессора, но при этом выигрыш всего 8 KB против 18-bit :)
form, но там же надпись гласит "ДОСТУПНОЕ ОЗУ ___ 256К", я читаю так 256килобайт памяти доступное ОЗУ???
Про то и говорю - неоднозначность. Например в RSX-11 (или к примеру в "советском" ОСРВ) 256K будет означать 512 килобайт.Цитата:
Сообщение от hobot
