В свое время у меня такой клон был. Новосиб даже работал без ... кварца - паяли многооборотный подстроечный резистор - генератор вроде на ТЛ2 был. РТ1(2) ставили уже прошитые, благо завод "Вега" под боком был - в Бедске. Особенно прикалывал DIP переключатель на 8 положений - всегда путались с его назначением...
Этот переключатель - инверсия кадровой-строчной синхры и каждого цвета в отдельности. Очень удобно при подключении к разного рода кривым телевизорам и чудным мониторам. А вот привязки к урочню черного не сделали.
Вообще отличительной особенностью ПЛМ-Автоматика являются две 556РТ2 (или РТ1) и 155РЕ3. А программно вычисляются по включению теневого ОЗУ портом #0f.
Скорпион ZS 256 зеленый
скан голой пустой платы
600 dpi
http://slil.ru/26498780

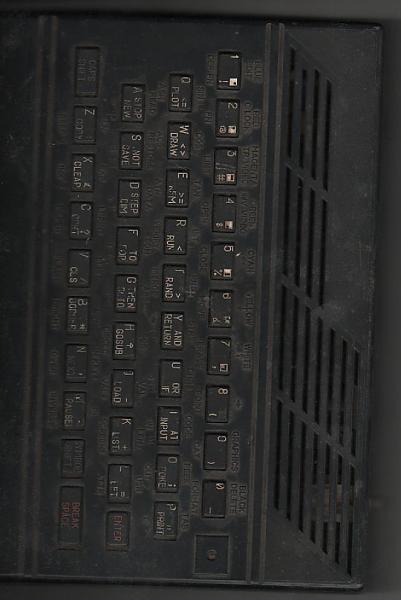

На днях мне отдали клон под названием ВЕСТА ИК 31
У нас точно такие делали, ВЕСТА ИК 30 и ВЕСТА ИК 31. Веста ИК 30 . Клавиатура просто ужас, резиновые тугие не нажмешь если каши мало ел. Схема ВЕСТА ИК 30 почти ничем не отличается от Ленинграда, там в место 561ИЕ10 поставили 555ИЕ10 и иначе сделали вход магнитофона на одной СА3. А схема ВЕСТА ИК 31 на Т34 выполнена.Цитата:
Сообщение от cepsoft
В этой теме фотки и прошивка клона Systemotechnic Syrius
http://zx.pk.ru/showthread.php?t=9171
Отличается от того, который здесь упоминался тем, что не на БМК.
Если нужно, то сфотаю более детально. Могу отсканить так же паспорт от него, схем к сожалению нет.
Выложил схему Сириуса на zxpk.untergrund.net
Файл Sirius48K.rar 692Kb
От своего имени
Добавил туда же фотки платы с двух сторон (маркировки вроде все видны, но фотик старый, всего 2 мегапикселя) и скан с руководства пользователя по Сириусу 48.
Файлы:
sirius48plata.rar 4632Кб
Sirius48Manual.rar 5888Кб
Могу внешний вид заводского корпуса отфотать, надо?
Доброго всем дня! Решил, чтобы не создавать отдельную тему, написать здесь, может это ещё и информационной цели послужит.
:speccy: Нашёл у себя дома компьютер на базе Спектрума, какой-то неизвестный советский клон. Хотелось бы идентифицировать, и, по возможности получить советы по реанимации. В наличии имеются: паяльник и прямые руки. Но я даже не знаю, какое там питание :v2_conf3: (есть подозрение на 12.5В, но это вся известная мне информация). Надеюсь на помощь (очень жалко выбрасывать). Порывшись в памяти (в своей) , вспомнил, что "Спектрум" 100% рабочий.
Вот фотографии:
1. Внешний вид
http://pic.ipicture.ru/uploads/09030...Pwr9bQSU4F.jpg
2. Снял верхнюю крышку
http://pic.ipicture.ru/uploads/09030...cj4U1fSC4d.jpg
3. Порты.
http://pic.ipicture.ru/uploads/09030...y31Sytfq52.jpg
4. Процессор и ROM-ы
http://pic.ipicture.ru/uploads/09030...bZ9W4iu9Rs.jpg
5. Единственная надпись (на корпусе ничего не написано. Совсем :v2_frown: )
http://pic.ipicture.ru/uploads/09030...Qd31wUVsR5.jpg
6. Плата, верхняя сторона (большое разрешение, файл ~1.6Mb)
http://pic.ipicture.ru/uploads/09030...b19J235Y5X.jpg
7. Плата, обратная сторона (~1.4Mb, на всякий случай)
http://pic.ipicture.ru/uploads/09030...KUdcvqex2U.jpg
P.S. Я, честно, не особо силён в электронике, поэтому совет вроде "спаяй инвертор" мне ничего не дадут. По схеме - сделаю, или хотя бы по названию, чтобы можно было найти в гугле. Если кинете ссылку - тоже не обижусь.
Судя по фото это несколько видоизмененный "Ленинград 1". Модель скорее всего 1992 года (даты на микросхемах). Могу предположить (но не уверен на 100%), что это одна из новосибирских машин. Интересно в ней то, что используется корпус с клавиатурой от УКНЦ переработанный для Speccy. Только надписи на клавишах нанесены спектрумовские и мембрана в клавиатуре переразведена (матрица для УКНЦ не подходит "в лоб" к Speccy). Возможно, более раннюю плату установили в корпус от "Магика".Цитата:
Сообщение от Hikari
Питание там 5В, поскольку на плате (и в корпусе) стабилизатора не видно.Цитата:
Сообщение от Hikari
Если "родной" схемы не обнаружится, можно ориентироваться по схеме от "Ленинград 1" их опубликовано много и на форуме и в инете, например:
http://sblive.narod.ru/ZX-Spectrum/L...ningrad48k.htm
