Эмуляция фрязинского дисплея 15ИЭ-00-013

Вид для печати

Показывать 40 сообщений этой темы на одной странице

18.02.2013, 02:23
shattered

Небольшая разница между набранным и дампом есть, пока не придумал, как ее нагляднее показать.
18.02.2013, 11:35
Patron

Цитата:

Сообщение от Titus

Т.е. здесь именно три пустых и 7 информационных, причем пустые всегда пустые и ничего не копируют?

У 15ИЭ ничего не копируют. У КСМ могли бы копировать ( если разработчики КСМ скопировали знакогенератор у дековцев ), но левый бит специально пустой для совместимости с 15ИЭ.
18.02.2013, 12:08
Patron

Вложений: 1

Сравнение матриц знакогенераторов КСМ и 15ИЭ-00-013:

KSM-15IE_CMP.lst

...
18.02.2013, 12:27
yursav

Цитата:

Сообщение от Patron

Сравнение матриц знакогенераторов КСМ и 15ИЭ-00-013

За исключением псевдографики, отличия вроде видны только в строчных символах кириллицы.
18.02.2013, 12:58
Titus

Цитата:

Сообщение от yursav

Прочитал 1 плату ГС, знакогенератор прилагается

Почему, кстати, в таком странном формате, а не в бинарном?

А что на счет считывания ПЗУ микропрограмм? Оно же тоже может отличаться от документации.

---------- Post added at 12:58 ---------- Previous post was at 12:45 ----------

Кстати, как формировался курсор на дисплее?
18.02.2013, 13:15
Patron

Цитата:

Сообщение от yursav

За исключением псевдографики, отличия вроде видны только в строчных символах кириллицы.

Это все отличия ?

Код:

C2:...###... C2:...####.. C2:..#...... C2:..#...... C2:...#..... C2:...#..... C2:...###... C2:...###... C2:..#...#.. C2:..#...#.. C2:..#...#.. C2:..#...#.. C2:..#...#.. C2:..#...#.. C2:...###... C2:...###... C3:......... C3:......... C3:..#...#.. C3:..#...#.. C3:..#...#.. C3:..#...#.. C3:..#...#.. C3:..#...#.. C3:..#...#.. C3:..#...#.. C3:..#..##.. C3:..#..##.. C3:...##..#. C3:...##.##. C3:.......#. C3:.......#. C5:......... C5:......... C5:...###... C5:...###... C5:..#...#.. C5:..#...#.. C5:..#...#.. C5:..#...#.. C5:..####... C5:..#####.. C5:..#...... C5:..#...... C5:..#...... C5:..#...... C5:...###... C5:...####.. CA:....##... CA:....#.... CA:..#...#.. CA:..#...#.. CA:..#...#.. CA:..#...#.. CA:..#...#.. CA:..#...#.. CA:..#...#.. CA:..#...#.. CA:..#...#.. CA:..#...#.. CA:..#..##.. CA:..#..##.. CA:...##..#. CA:...##..#. CF:......... CF:......... CF:...###... CF:..#####.. CF:..#...#.. CF:..#...#.. CF:..#...#.. CF:..#...#.. CF:..#...#.. CF:..#...#.. CF:..#...#.. CF:..#...#.. CF:..#...#.. CF:..#...#.. CF:...###... CF:..#####.. D2:......... D2:......... D2:..#.##... D2:..#.##... D2:..##..#.. D2:..##..#.. D2:..#...#.. D2:..#...#.. D2:..##..#.. D2:..#...#.. D2:..#.##... D2:..####... D2:..#...... D2:..#...... D2:..#...... D2:..#...... D3:......... D3:......... D3:...###... D3:...###... D3:..#...... D3:..#...#.. D3:..#...... D3:..#...... D3:..#...... D3:..#...... D3:..#...... D3:..#...... D3:..#...... D3:..#...#.. D3:...###... D3:...###... D4:......... D4:......... D4:.#.#..#.. D4:.#.#..#.. D4:.##.#..#. D4:.##.##.#. D4:.#..#..#. D4:.#..#..#. D4:.#..#..#. D4:.#..#..#. D4:.#..#..#. D4:.#..#..#. D4:.#..#..#. D4:.#..#..#. D4:.#..#..#. D4:.#..#..#. D5:......... D5:......... D5:..#...#.. D5:..#...#.. D5:..#...#.. D5:..#...#.. D5:..#...#.. D5:..#...#.. D5:..#...#.. D5:..#..##.. D5:...##.#.. D5:...##.#.. D5:.....#... D5:......#.. D5:...###... D5:...###... D7:...###... D7:...##.... D7:..#..#... D7:..#..#... D7:..#.#.... D7:..#.#.... D7:..####... D7:..####... D7:..#...#.. D7:..#...#.. D7:..#...#.. D7:..#...#.. D7:..#...#.. D7:..#...#.. D7:...###... D7:...###... DA:......... DA:......... DA:...###... DA:...###... DA:..#...#.. DA:..#...#.. DA:......#.. DA:......#.. DA:....##... DA:.....#... DA:......#.. DA:......#.. DA:..#...#.. DA:..#...#.. DA:...###... DA:...###... DC:......... DC:......... DC:...###... DC:...##.... DC:..#...#.. DC:..#..#... DC:......#.. DC:......#.. DC:....###.. DC:....###.. DC:......#.. DC:......#.. DC:..#...#.. DC:..#..#... DC:...###... DC:...##.... DE:......... DE:......... DE:..#...#.. DE:..#...#.. DE:..#...#.. DE:..#...#.. DE:..#...#.. DE:..#...#.. DE:..#..##.. DE:..#...#.. DE:...##.#.. DE:...####.. DE:......#.. DE:......#.. DE:......#.. DE:......#..

---------- Post added at 12:15 ---------- Previous post was at 12:07 ----------

Цитата:

Сообщение от Titus

Кстати, как формировался курсор на дисплее?

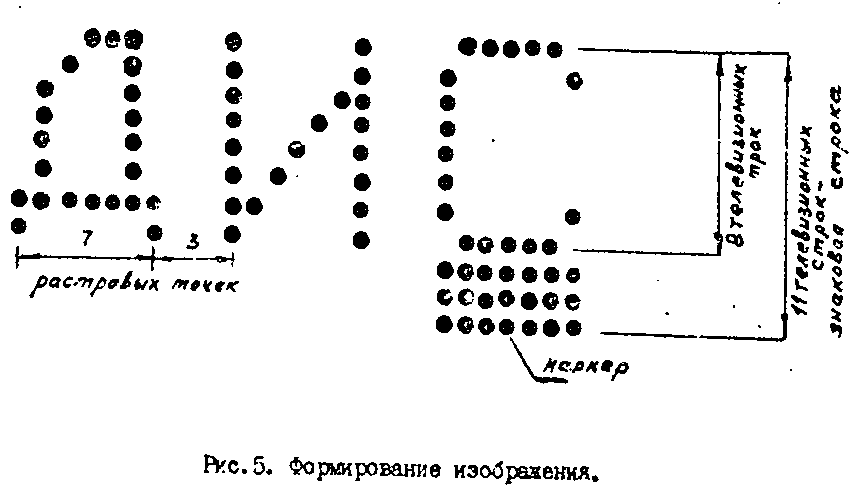

Для курсора были выделены три строки растра под каждым символом.

http://emulator.pdp-11.org.ru/misc/15IEsim.png
18.02.2013, 13:17
Titus

Цитата:

Сообщение от Patron

Для курсора были выделены три строки растра под каждым символом.

Это на Фрязинском или на КСМ?
18.02.2013, 13:24
Patron

Цитата:

Сообщение от Titus

Это на Фрязинском или на КСМ?

На обоих.
18.02.2013, 13:29
yursav

Цитата:

Сообщение от Patron

Это все отличия ?

Нет, не все.
C2 ('б') и D4 ('m') еще чуть отличаются.
У 'б' в 15ИЭ хвостик длиннее на 1 точку, а в 'm' у КСМ визуально не хватает 1 точки где-то в середине - предполагаю битое ПЗУ КСМ или ошибку считывания КСМ.

---------- Post added at 12:29 ---------- Previous post was at 12:26 ----------

Цитата:

Сообщение от Titus

Почему, кстати, в таком странном формате, а не в бинарном?

Для наглядности, чтобы сразу видеть адекватность считывания. У меня программа читает его побитно, а потом формирует из битов матрицы в таком виде. В любой двоичный вид далее перенести не проблема.
18.02.2013, 13:35
Patron

Цитата:

Сообщение от yursav

C2 ('б') и D4 ('m') еще чуть отличаются.

Добавил.

---------- Post added at 12:35 ---------- Previous post was at 12:32 ----------

Цитата:

Сообщение от yursav

В любой двоичный вид далее перенести не проблема.

Для таких дел особенно хорош Perl - там конвертация строки символов в битовую строку и обратно выполняется одним махом:

Код:

$bits = unpack( "B*", $line ); $bits =~ s/0/./g; $bits =~ s/1/#/g;
