Усилитель на АП2 для корзинки ДВК, подключаемый к слоту СА УКНЦ

Цитата:

---

Сообщение от svinka

530АП2

---

А их можно и так туда затолкать.
И даже 1 шт. 533ЛА3, 1 шт. 533ЛП5 , 1 шт. 533ТМ2 и 1 шт. 1564ЛА3 ( которая насилует ВМ2 ).
И вместо узкоглазых керамических кондюков по 10 мкф 50 в. навесить КМ6Б 2.2 мкф Н90 ( "F" неподойдут - "некошерно" ).
Ну и вместо электролита К53-18 330 мкф 6.3 в. нацепить К52-2М 470 мкф 6.3 в ( простые К52-2 неподходящи - они не из чистого серебра Ср999 ).
Разъемы - да разумеется ОНП-КГ-56-40-В53 строго до 1988 г., с покрытием 5 мкм Зл999.
И можно вообще заказать ДПП с дорожками с "жестким золотом" по $50 за каждую платочку.
За дополнительные бабки можно наклеить мелких алмазиков :cool:

Фактическая Э3 после создания топологии :
https://cloud.mail.ru/public/2ynV/58KovEJTd

- - - Добавлено - - -

Из заметных изменений - применение китайского конденсатора из Аниона 1000 мкф 6.3 в, 8х11 миллиметров, т.к. на К53-18 330 мкф 6.3 в. нехватило места.

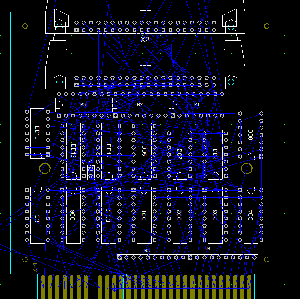

Приблизительное расположение компонентов :
https://pic.maxiol.com/thumbs/155862...452311.mpi.gif

https://pic.maxiol.com/thumbs/155924...269.mpipcb.png
Примерно в конце лета будут в розничной продаже чистые платки.

Вариант 1 от 31.05.2019 :
https://pic.maxiol.com/thumbs/155930...31453380.1.jpg

Как дела с ответной частью в корзину ДВК?

Цитата:

---

Сообщение от falanger

Как дела с ответной частью в корзину ДВК?

---

Пока ожидаю заказа на проектирование ответной части устройства в части Э3.

- - - Добавлено - - -

Потом надо принять решение - маленькая ( ~~13х10 см. ) плата или стандартная ( 13.5 х 24.5 см ) полуплата будет ответной частью.
Разница в цене ДПП - раза так в 3. Э3 одинаковая.
https://jlcpcb.com/quote

Вместе с почтой :
Маленькая ДПП 13.5 х 10 см. 10 шт. - $27 ( $18 - 5 шт. )
Полуплата ДПП 10 шт. $54 ( $31 - 5 шт. )
На полуплате можно организовать макетное поле - полосочки с шагом 1.27 толщиной 0.63 миллиметра. Низ - монолит общего.

У меня сейчас денег нема оплачивать разработку схемы и заказывать тополога.
Но без "ответной части" первая плата фактический бесполезна.

Если делать полуплату , то целесообразно развести разъем 60-выв. для модулей от УКНЦ, с рядочком АП2 или пассивный.

Для подключения СА+Звучок можно пассивный вариант.
Для родного СА на КР1801ВП1-065 нужен еще и ген 4.608 мгц, да и переключалка адресов не помешала бы.

Цитата:

---

Сообщение от MM

Если делать полуплату , то целесообразно развести разъем 60-выв. для модулей от УКНЦ, с рядочком АП2 или пассивный..

---

Я имел в виду ту полуплату что втыкается в корзину ДВК/Э60 и к которой кабель подключается от адаптера на УКНЦ.
Или вы что хотите сделать еще со второй стороны разъем как на СА и плате УКНЦ краевой и сделать еще и корзину под адаптеры от УКНЦ? По моему лучше сделать пока плату под корзину ДВК, а городить корзину под адаптеры УКНЦ и плату доя нее мы будем потом уже.

Цитата:

---

Сообщение от falanger

а городить корзину под адаптеры УКНЦ

---

На полуплате порядка 60% свободного места - СА УКНЦ как раз поместится.
