Помогите опознать Spectrum

Вложение 74950Вложение 74951Вложение 74952

Помогите опознать.

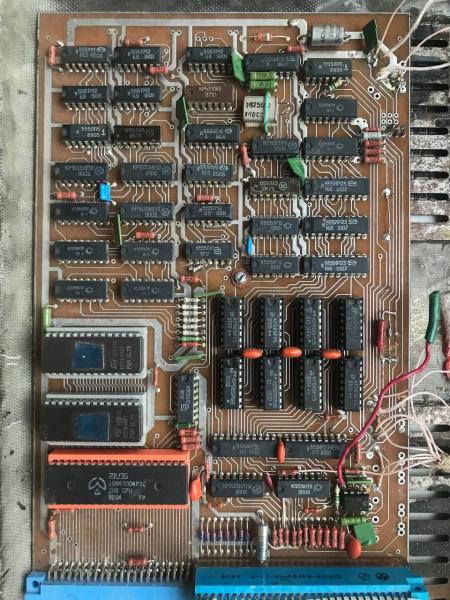

Первый находится в заводском корпусе с названием "ГАММА", но разводка очень странная, больше похожая на то как выглядели платы
в бытовой технике 80-х (приемники/магнитофоны).

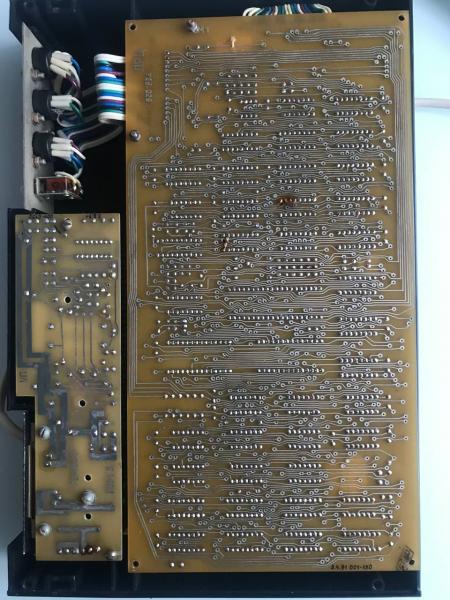

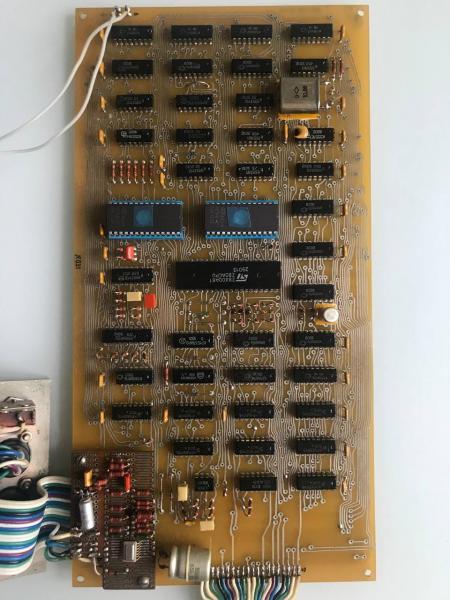

Вторая плата собрана в Ташкенте, со слов одного из участников событий, взята какая то готовая схема.

newart, вот тут я выставлял на опознание и судя по внешнему виду Ваша ташкентская плата это родная сестра моей неизвестной платы... Вы не могли бы уточнить у вышеназванного участника событий какую готовую схему они взяли ?!

Цитата:

---

Сообщение от nimdasys_inbox_ru

newart, вот тут я выставлял на опознание и судя по внешнему виду Ваша ташкентская плата это родная сестра моей неизвестной платы... Вы не могли бы уточнить у вышеназванного участника событий какую готовую схему они взяли ?!

---

К сожалению железячник конторы производившей этот спектрум умер, общаюсь с человеком, который отвечал за корпус, у него есть несколько плат без процессора и конденсаторов.

https://08.img.avito.st/image/1/mb0w...vaW89YzNVKQMTc

Что-то не узнаю.

Цитата:

---

Сообщение от doorsfan

ты уже поднимал эту тему. разработчик Зорин, г. Днепропетровск. Платы в Зеленограде печатались (но это не точно). Как-то пытался выйти на автора, но телефоны были устаревшие. Кста, находил тут такого пользователя - может администрация сайта его email даст.
я шарил схему и скан голой печатки лет 9 назад.
безвайтовый, в наладке не нуждается.
4 недостатка:
1. INT по даташиту процессора - сбрасывается подтверждением вместо фикс. длины (сбрасываются сразу после загрузки Bomb Jack, Nodes of Yesod (после голоса))
2. Kempston port на 155ЛН6 (не точно, не помню уже) - старшие биты в 1 - некоторым игрушкам не нравилось.
3. ошибка на плате: ныряние дорожки через ногу микросхемы - нужно ногу отогнуть.
4. системный разъём сам по себе, под удобство разводки платы.

---

Это не о моей ли "Радуге" написано (на картинке ничего не видно - один сплошной OLX), по тексту очень похоже (только не Зорин, а Зырянов).
На плате должна быть надпись AZ88.
Не могли бы вы эту картинку продублировать, ну или в личку - zetalex@mail.ru.

- - - Добавлено - - -

Цитата:

---

Сообщение от newart

А это что за зверь? (Украина)

https://ireland.apollo.olxcdn.com/v1...ge;s=2000x1700

---

Фотку не видно, видимо поломалось что-то, хотелось бы глянуть, похоже это мое. Продублируйте, если возможно, удовлетворите мое любопытство.

zetalex, https://pic.maxiol.com/thumbs2/16175...5449330092.jpg

Цитата:

---

Сообщение от blackinwoman

zetalex, https://pic.maxiol.com/thumbs2/16175...5449330092.jpg

---

Нет, там речь идёт о процессорной плате с интегрированными кнопками (из текста обсуждения),
именно так было и у меня, а тут чисто мозги.

Цитата:

---

Сообщение от zetalex

Нет, там речь идёт о процессорной плате с интегрированными кнопками (из текста обсуждения),
именно так было и у меня, а тут чисто мозги.

---

Да, от ней! Круто, что вы нашлись! В телефоне фоток не нашёл, вечером поищу на компе, делал сканы плат. Скину сюда и в почту.
Можете написать историю, как разработали эту схему, от чего отталкивались. Должен ещё быть ваш контроллер дисковода.
Клавиатурную половину умельцы резали на полоски, чтобы сместить ряды клавиш.
Мне эту плату подогнал 2 года как покойный Володя Чередниченко.

Sent from my unknown using Tapatalk

Порылся в закромах - вот что нашел:

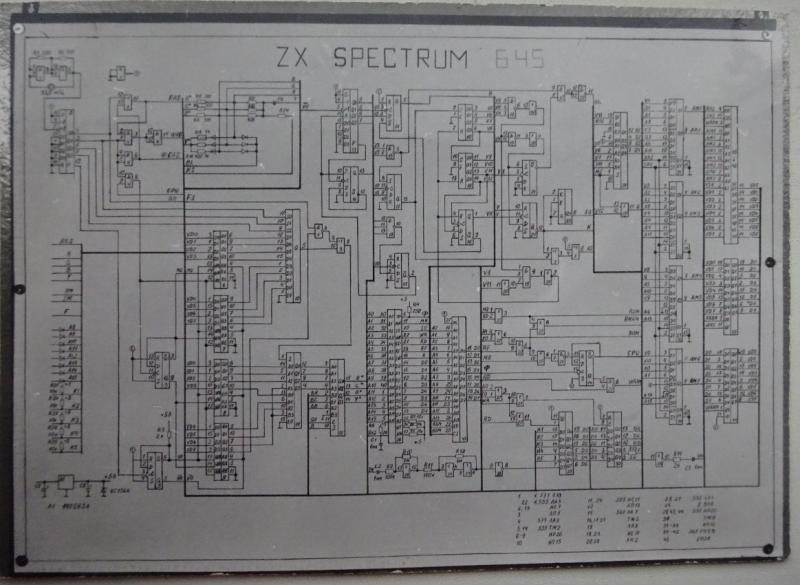

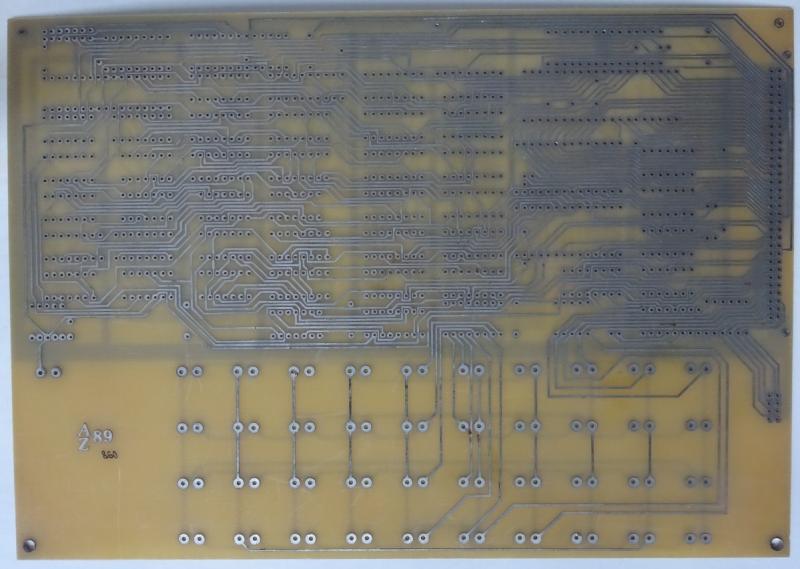

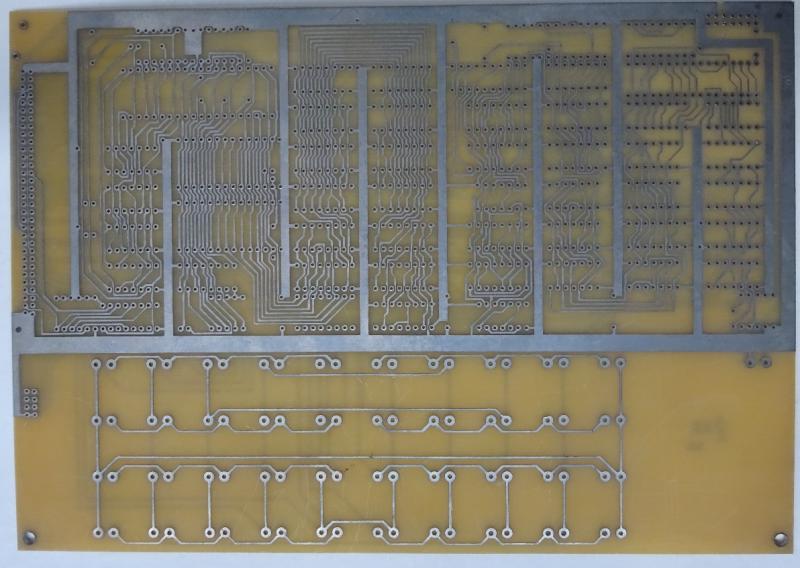

мои сканы
https://pic.maxiol.com/thumbs2/16176...884.schem1.png
https://pic.maxiol.com/thumbs2/16176...884.schem2.png
https://pic.maxiol.com/thumbs2/16176...05884.mont.png
https://pic.maxiol.com/thumbs2/16176...884.plata1.png
https://pic.maxiol.com/thumbs2/16176...884.plata2.png
и картинка Newart-a
https://pic.maxiol.com/thumbs2/16176...884.raduga.jpg
Очень жду/надеюсь на рассказ, что сподвигло, какой прообраз, где платы печатали.
должны были ещё напечатаны платы вашего контроллера дисковода, но, помню, в 91м году так и не срослось.
