Список (поиск) отечественного Speccy-железа

Цитата:

---

Сообщение от spensor

2 Conan

Неполохо было-бы увидеть схему «Электроника ВИ-202» (Кишинев), что-бы было с чем сравнивать. К тому же хотелось бы увидеть корпус этого компа. Не исключено, что оба они производились на одном предприятии, но конкретных данных не имею.

---

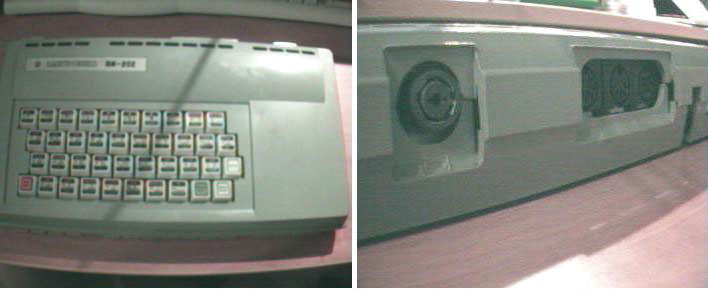

Схемы к сожалению я пока не нашел, как и для других кишиневских машин. Фотографию корпуса прилагаю. Что же касается производства, то насколько я знаю, «Парус ВИ-201» делали в Севастополе.

Цитата:

---

Сообщение от Conan

Камиль, а вы не в курсе кто разрабатывал и изготавливал 100-выводную микросхему для "MAGIC -06"?

---

Конечно в курсе.
Схему и техническое задание готовил Вычегжанин Андрей - один из разработчиков Магиков.
В НПО "Интеграл" начальником сектора разработки был Хоменя Анатолий,
а основным разработчиком микросхемы был Серегин Юрий.
К сожалению следующая микросхема для Магик-07 (128-кб версия), была выпущена только опытной серией.

Цитата:

---

Сообщение от CHRV

А есть вообще какое нить описания на эти микросхемы (T34ВГ1 и т.п.), а то я тоже иногда встречаю компы, а что там не очень понятно :)
ЧТото типа "даташита"!

---

Обычно давалась цоколевка, типовая схема включения и небольшое описание.
А на КБ01ВГ1-2, поскольку она поставлялась для серийного производства есть и ТУ.

Цитата:

---

Сообщение от CHRV

Камиль если несложно кинь мне в мыл, или суда, хотя меня больше интересует T34ВГ1, хотя бы потомучто нет проблем ее купить хоть сейчас :)

---

Порылся в своих архивах и понял, что ввел всех в заблуждение: КБ01ВГ1-2 != T34ВГ1.
Т34ВГ1 представляет собой БМК КА1515-ХМ1 прошивка 216.
На ее основе можно собрать 48 кб версию Спектрум-совместимого компьютера.
Следующая версия прошивки (по моим данным КА1515-ХМ1 прошивка 332 - но это не точно)
разработана по ТЗ чешской фирмы Didaktik, но была не востребована.
Позволяет собрать 128-кб версию Спектрум-совместимого компьютера.
На основе этой прошивки уже на Микроне была сделана КБ01ВГ1-2.

Цитата:

---

Сообщение от Conan

1. Исправил.
2. Нужна третья профи (первую и вторую отсканировал) и Сантака. Если Scorpion неплохого качества, то тоже будет хорошо.

---

Кста! "Компаньон" не на плм, а вот "Компаньон 2" и "Компаньон 3" были на ПЛМ (Т34ВГ1). Правда 3-ю модель ни кто не видел почти, они не выпускались :(

Все модели 48 к.

Цитата:

---

Сообщение от himik

Кста! "Компаньон" не на плм, а вот "Компаньон 2" и "Компаньон 3" были на ПЛМ (Т34ВГ1). Правда 3-ю модель ни кто не видел почти, они не выпускались :(
Все модели 48 к.

---

А тот «Компаньон» что не на БМК имел такой же (почти квадратный) экран, как «Компаньон 2»? И еще интересно, корпуса у них были одинаковые или разные? Вот тот что на картинке, это какой из «Компаньон»-ов? Можете поподробнее рассказать?

Цитата:

---

Сообщение от Conan

А тот «Компаньон» что не на БМК имел такой же (почти квадратный) экран, как «Компаньон 2»? И еще интересно, корпуса у них были одинаковые или разные? Вот тот что на картинке, это какой из «Компаньон»-ов? Можете поподробнее рассказать?

---

Ну на БМК, ладно. на фото изображен "Компаньон" первый. Он кста на двух РТ4 :)
А вот фоток второго и последующих у меня нет...

Цитата:

---

Сообщение от spensor

В том списке, который приведен на первой странице этой темы не упомянут один из старейших отечественных клонов - "Харьков". На сколько мне известно эта машинка собиралась в нашем регеоне на границе 80х-90х годов, была с раздельными полями памяти на РУ6 и РУ5 и имела шины питания разведеные луженкой навесным монтажом.

---

Когда то первый собранный мной клон Спектрума выглядел именно так - два поля памяти и шины питания разведенные луженкой.
Но я почему то до сих пор считал, что это новосибирский вариант схемы.
Кидаю фото платы - надо бы уточнить.
Схему тоже отсканировал - кину позже.

Цитата:

---

Сообщение от himik

на фото изображен "Компаньон" первый.
А вот фоток второго и последующих у меня нет...

---

Кидаю фото Кворума - если название изменить на Компаньон,
получите фото второго (я знаю только о втором).
В начале 90-х видел рекламу Компаньонов в журнале "Огонек".
У кого есть возможность поройтесь в подшивках.
Его фото было на одной из сторон обложки,
именно в таком же корпусе как и Кворум.

Цитата:

---

Сообщение от Conan

К вам, как к владельцу «Парус ВИ-201» вопрос: известны ли особенности его схематехники (наличие/отсутсвие WAIT, частота кварца, замкнуты или нет входы-выходы ОЗУ). Еще очень интересно узнать, зачем на плате установлено 8 штук 1533КП15? Кроме того 4 штуки 556РТ4 и одна? 155РЕ3. Похожа ли на ваш взгляд его схематехника на "Балтик"?

---

Отвечаю по заданным вопросам:
1. Сигнал WAIT присутствует;
2. Частота кварцевого резонатора - 13500 кГц;
3. Входы и выходы данных ОЗУ разделены, схема включения в первом приближении напоминает "Пентагон";
4. 8 КП15 обрабатывают 8 адресных линий ОЗУ - использование нерациональное, но это связанно по видимому с желанием ограничить номенклатуру элементов;
5. РТ4 формируют синхросигналы - напоминает "Балтик", но схемы поэлементно не сравнивал;
6. РЕ3 работают в SECAM-кодере.
