Усилитель на АП2 для корзинки ДВК, подключаемый к слоту СА УКНЦ

Цитата:

---

Сообщение от MM

разъем 60-выв. для модулей от УКНЦ

---

Интересна маркировочка.

Цитата:

---

Сообщение от MM

На полуплате порядка 60% свободного места - СА УКНЦ как раз поместится.

---

Сомневаюсь что это надо, в отличии от "корзины" под платы формата СА УКНЦ, по примеру корзины для некоторых Prom-PC.

Кстати ММ, если на полуплате ДВК так много места - может там поместится "елка" разъемов под платы формата СА? Т.е. чтобы эту плату можно было и ДВК втыкать, и распаяв разъемы нее втыкать торчмя СА, контроллер SD, нашу сеть, звук... и что еще надо?

Протухло?

Так Герберы выложены , вроде как...

https://cloud.mail.ru/public/4wds/8aG7L3gkh
герберы усилителя МПИ.

Файл ПЦБ P-CAD:
https://cloud.mail.ru/public/ic15/5fLop2Yc5

- - - Добавлено - - -

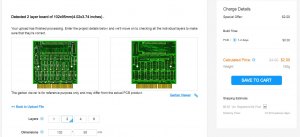

https://pic.maxiol.com/thumbs2/15851...31438025.5.jpg

Что есть гереберы печаток усилителя шины в УКНЦ это хорошо. Ответная полуплата в ДВК/Э60?

Цитата:

---

Сообщение от falanger

Ответная полуплата в ДВК/Э60?

---

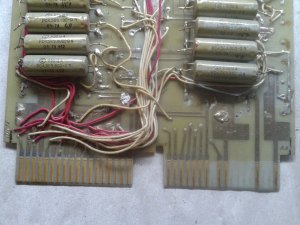

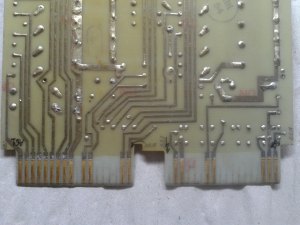

https://pic.maxiol.com/thumbs2/15856...37934.2583.jpghttps://pic.maxiol.com/thumbs2/15856...37934.2584.jpg

600 дпи

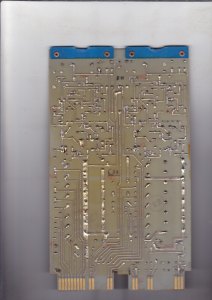

https://pic.maxiol.com/thumbs2/15856...34.img0001.jpg

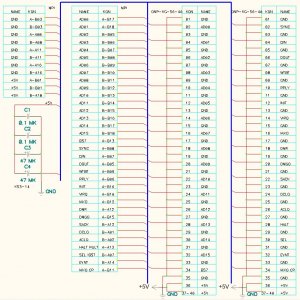

https://pic.maxiol.com/thumbs2/15861...531438955..jpg

Как продвигается?

Кое-как продвигается. Герберы ожидаются в мае 2020 г.
