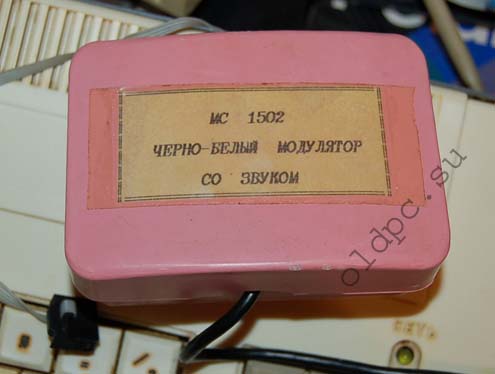

На барахолке есть в продаже платы для сборки модулей для МС 1502 - 512к ОЗУ, ПЗУ с Бейсиком, контроллер дисковода.Цитата:
Сообщение от Photocor
Вид для печати
На барахолке есть в продаже платы для сборки модулей для МС 1502 - 512к ОЗУ, ПЗУ с Бейсиком, контроллер дисковода.Цитата:
Сообщение от Photocor
А схемой от МС-1502 в хорошем качестве не поделиться кто, а то предыдущая ссылка умерла.
Поделитесь плз схемой адаптера НЖМД, хочу восстановить
https://i.ibb.co/CBy65mv/IMG-1527.jpg
http://retropc.org/Elektronika_MS_1502_s_74.html На плате отсутствует дешифратор К556РТ4А.
zatim, чето я не нашел на этой странице схемы данного контроллера. Там только контроллеры НГМД. Ткните пальцем плз.
Пардон, я ошибся. Там да, только НГМД. Про НЖМД для 1502 я вообще первый раз слышу, если честно. Если найдете схему, опубликуйте здесь, если не затруднит. И, если можно, фото обратной стороны печатной платы. Возможно найдутся желающие повторить эту плату.
https://i.ibb.co/SPHMSCR/img273.jpg https://i.ibb.co/w4jb4gf/img271.jpgЦитата:
Сообщение от zatim
Есть же разводка этой платы в древнем orcad'е. Если я не путаю. Точно что-то было, или разводка или схема.
Спасибо!
Сканы для истории. Внутренний контроллер НГМД, устанавливаемый в нижний отсек
https://i.ibb.co/9p8Lvm2/img298-2.jpghttps://i.ibb.co/8XfLF9L/img297.jpg
Нужна помощь в восстановлении платы ПК-88. Досталась мне без конденсаторов. По фотографиям из сети впаял все блокировочные конденсаторы, но остался еще десяток кондеров другого номинала, опознать которые нет возможности. Если у когото есть возможность указать эти номиналы - буду очень признателен.
Фото с искомыми элементами прилагаю.
https://i.ibb.co/JnTQGTL/IMG-2562.jpg
А что на этой платке в ПЗУ?
Еще не смотрел, вечером могу глянутьЦитата:
Сообщение от dk_spb
Если сравните с тем что я выкладывал - было бы здорово.
Сделал дамп, сравнил - идентично.Цитата:
Сообщение от dk_spb
А вы не можете номиналы глянуть на своей?
Спасибо!
Номиналы в апреле не смогу.
Попалась в руки плата от ПК-88, но совсем убитая. Выпаял РТ4 и РТ5 (еще ХМок надергал). Здесь выложил прошивки РТшек, за достоверность не ручаюсь, т.к. схему не нашел, то и нумерацию не знаю (РТ4_5 - это та РТ4, которая возле РТ5)
https://drive.google.com/drive/folde..._v?usp=sharing
Нашел две кассеты от Электроники МС-1502. Как можно их проверить?
https://yadi.sk/i/sGgth1UeR4wFnA
Стал обладателем сабж-а,
есть ли рекомендации по биосу?, 5.3.1 это последняя официальная версия?
Очень нужен совет, помощь, продавец сказал что компьютер рабочий
https://i.ibb.co/LZGySXG/IMG-20191026-195256.jpg
https://i.ibb.co/MhMMTyC/IMG-20191026-195310.jpg
https://i.ibb.co/4PK5sLr/IMG-20191026-195303.jpg
Артифакты активные и все время в движении, комп не виснет и реагирует на сброс
но как видно нет шрифта на "вывеске" совсем.
Тест 128к озу пишет, с памятью ок? Глюков на экране становиться меньше если трогать,заземлять пальцами клавиатуру (стальную рамку),
но все так же нет текста в менюшке, дальше после "энтера", глюков больше и видно моргающий курсор, но текста нет.
Уровень питающего проверили?
Стабильно 5.11, в нагрузке 5.06-09Цитата:
Сообщение от dk_spb
пробовал от внешнего питания 5.23, результат тот же.
Больше беспокоит отсутсвие шрифта в мониторе, сквозь мусор курсор мигающий виден а текста нет.
впаяная пзу-шка это что-то связанное с текстом?
- - - Добавлено - - -
Причем все выглядит отлично вплоть и включая надпись "Озу 128к",
после нажимаю энтер и все мусорит.
ПЗУ - знакогенератор, но вряд ли в нем дело
Еще странность, если вставить картридж с бейсиком тоЦитата:
Сообщение от dk_spb
https://i.ibb.co/09F5z6W/IMG-20191027-113936.jpg
Это он ругается на одну из ПЗУ из картриджа. Может быть дело в картридже, а может и нет
Ах вот почему бейсик не стартует, одна из пзу-шек "засветилась"Цитата:
Сообщение от dk_spb
а он по умолчанию должен стартануть или комманда есть какая-то как "@" для дисковода?
Мануальчик-то лучше хотя бы бегло прочитать. RTFM ;-)Цитата:
Сообщение от Dotoro
Ага комманда B,Цитата:
Сообщение от dk_spb
но эффекта никакого, что-то сильно он поломанный для "рабочего" как продавец сказал.
печаль, еще один непочиняемый полочник.
С чего вдруг? Это же не Каштан какой-нибудь, все детальки доступныЦитата:
Сообщение от Dotoro
Ну очень похоже что одна из бмк, а достать такую практически невозможно.Цитата:
Сообщение от dk_spb
Да нет, часто попадаются в продаже.Цитата:
Сообщение от Dotoro
Еще есть подозрение на пзу знакогенератора, жалко она впаяна и под лаком.Цитата:
Сообщение от dk_spb
Сомневаюсь. хотя первую проверку сделать просто: там есть две ноги выбора фонта, если в момент теста памяти (когда картинка нормальная) и в момент когда картинка плохая на этих ногах одно и то же - дело 100% не в знакогенераторе.
Я заметил что текстовые режимы j1 j2 j3 снежат артефактамиЦитата:
Сообщение от dk_spb
а j6 и просто j не снежат.
Прошил версию 5.3, две пзу по 8к (почему-то если использовать одну и прошить 16к прошивку, то не стартует)
после это появилась возможность переключать текстовый (графический?) режим коммандо J<цифра>
так вот комманды J, J5, J6 не снежат и вроде все работает как надо остальные режимы J снежат артифактами.
И компьютер соответсвенно стартует в одном из не работающих (снежащих) режимах,
на вывеске(надпись мс-1502) как и раньше нет букв, только рамка и полутона (видно на скринах которые я выкладывал)
так же пробовал менять процессор, ставил оригинальный IBM D8088 и Siemens SAB 8088-1 (10мгц)
работаю точно так-же как и советский, проблема осталась.
Кондеры попробовать рекапить? как лак снять аккуратно только, да и поможет ли?
БЕЙСИК-К Описание языка программирования
http://pk-info.ru/ms1502/files/manua...c-k_manual.zip
- распознанный текст официального руководства.
Формат .TXT, кодировка DOS и Win1251. ZIP архив 124 кб.
Ссылка на схемы битая. Выкладываю эти схемы в форматах dxf, hp-gl и ps. Просмотреть и распечатать можно, например, в программе ABViewer.Цитата:
Сообщение от Airman
https://disk.yandex.ru/d/7DYgoFSRa_xdIA
Сайт недоступен, скопировал весь раздел pk-info.ru по МС-1502Цитата:
Сообщение от Alex_B
https://disk.yandex.ru/d/O6PI0wsAxgy6bw
Всем привет. Достался мне мс1502 + бейсик + контроллер FDD + модуль памяти на 16 ру7. Пока что бьюсь с модулем памяти. Изначально при старте было "ОЗУ 128К Ошибка ОЗУ 1800:00АА - 0202". При внимательном осмотре платы нашел соплю, после того как убрал, стало "ОЗУ 208К Ошибка ОЗУ 2С00:140А - 8080". Сдул РУ7е, пересадил на панельки, РУ7 поставил вроде бы заведомо исправные. Теперь так:
https://pic.maxiol.com/thumbs2/16397...8.img2969j.jpg
Зашел в тупик. Куда дельше рыть?
- - - Добавлено - - -
Плата модуля памяти такая
https://pic.maxiol.com/thumbs2/16397...8.img2970j.jpg
