А в каком оно корпусе?Цитата:
Сообщение от JeRrS
Вид для печати
А в каком оно корпусе?Цитата:
Сообщение от JeRrS
Здравствуйте!
Недавно у JeRrS купил Скорпион, правда, не разбирался с ним еще толком, сложная, признаться, для меня штука.
Интересная плата, все надписи на мелких микросхемах стерты. Так делали, или просто владелец странный был?
Плата вот такая:
http://i89.fastpic.ru/thumb/2017/012...ec586e53b.jpeg
Хотел бы узнать про ревизию, модификацию. И как она "вообще" в рейтинге различных версий 256-го Скорпа.
Еще бы узнать, где подробнее именно про эту плату почитать можно и что за пустая панелька?
на ранних фирменных платах маркировку м/c действительно стирали, типа для защиты.
в панельку ставилась короткая (или длинная на платке/переходнике) AYшка
ßpectrum2003, Если что - на фото плата Львов.
На 5 пиновом штекере может быть абсолютно все что угодно. Стандарта нет
А что за плата, у кого бы узнать?
http://speccy.info/w/images/4/4b/ZS_...Schematic.djvuЦитата:
Сообщение от eddison
первая нетурбированная версия

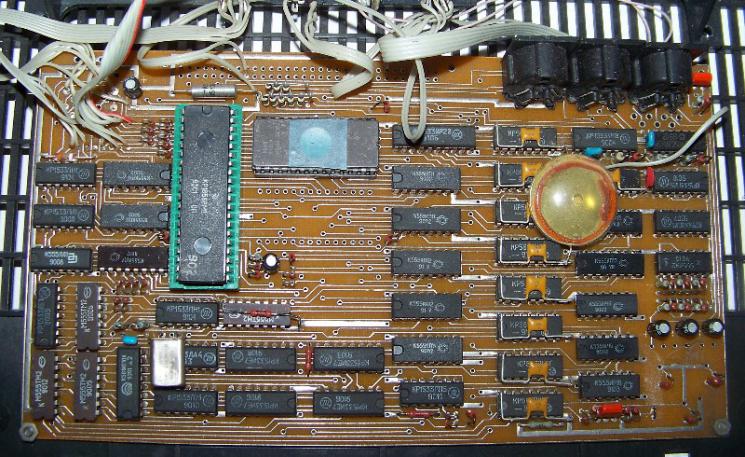

Попала сегодня ко мне вот такая плата.На ней линейка РУ5 и линейка РУ6,что за вариант?Вложение 59576
львовскийЦитата:
Сообщение от andrrei
Помогите опознать модель 128 спектрума.

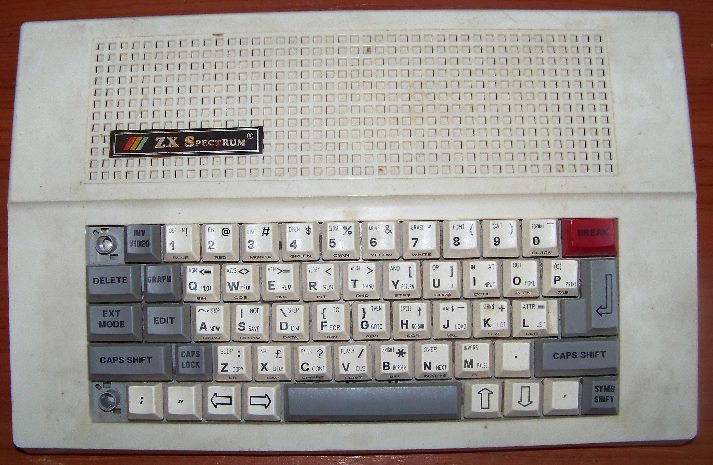

Здравствуйте, помогите, пожалуйста опознать и восстановить спектрумы. Большой, я так понимаю какой-то из пентагонов, обрезаны все провода, цветмет на месте. Следующий, вроде как какой-то из Ленинградов, тоже провода выдраны, третий вообще непонятный, на плате надпись "ови-мини" , оторван видеоразъем и питание, остальное вроде живое, четвертый - белый корпус, не знаю от какого клона, просто для самообразования хочу узнать, пятое - неизвестная плата под клаву, тоже неопознанная да и не понятно спековская ли вообще, сомнения, ну и шестое - недопаянная плата спектрума, тоже не знаю кто это. Может подскажете кто есть кто, и где взять схемы на них.
Почему-то картинки в обратном порядке загрузились
kot_martovskiy, Первая плата по моему не спектрум , сложно разобрать. Что за проц там стоит ?. В первом черном корпусе какой то клон на т34 скорее всего. Во втором черном корпусе Ленинград, в большом светлом Pentagon 128.
Это Спектрум, там просто вместо проца воткнули ВВ55. Это Спек с 589ИР12 в качестве регистра. Нужно по идее более хорошие фото с обоих сторон.Цитата:
Сообщение от JV-Soft
Более того, это "Спектр" - был такой уже на форуме. По сути это переразведенный калужский вариант.
Вот ссылка на тему про этот клон - http://zx-pk.ru/threads/23480-pevm-spektr.html
Нет не Спектрум - там вм80 стоит! А не, точно Спектрум. Только воткнули не вв55 а вм80...
А что-то я не нашел там ОЗУ
Не народ, вы ход по ссылке сходите, что я приводил. Там увидите точно такую чистую плату. Воткнуть в 40 ногую панельку можно чего угодно - это как про забор, а там дрова.Цитата:
Сообщение от Alex_LG
Вот типа смотри сам фото http://zx-pk.ru/threads/23480-pevm-s...l=1#post712424
- - - Добавлено - - -
Его просто не запаяли, видимо на этом и закончился порыв сборки компа.Цитата:
Сообщение от Sergei Frolov
что за зверь? два проца z-80
http://savepic.ru/12939542m.jpg
http://savepic.ru/12920086m.jpg
ZX-Next
Привет всем! Что за зверёк? Может кто знает.?
http://s020.radikal.ru/i723/1702/d0/0d6f99702f15.jpg
Доброго времени суток, уважаемые! Недавно мне подарили 24 годовалый клон я так понимаю Ленинграда 48. Но именно такого здесь я не встретил. Чтобы проверить нужно было подключить его к монитору, ибо к телевизору не вариант. Проштудировав здесь темы по данной задаче я заказал с али GBS8200. И вот наконец то требуемая железяжка пришла. Т.к. непонятно что за клон и отсутствие схемы, я разобрал и нашел выходы RGBS. Распаяв провода и подключив сие чудо, меня ждало разочарование - Speccy не завелся. На экране черно белые полосы(на фотках представлено) с мигающими в произвольном порядке знакоместами разных цветов. Первое что пришло в голову это проверить напряжение с встроенного БП. Оно оказалось 3,9 вольта. Я отключил встроенный БП и подпаяв провода, подключил "нормальный" ATXый БП. Но это не помогло, полосы остались но уже без мигающих знакомест. Далее еще полазав на этом форуме, рекомендовали в подобных случаев потрогать что греется на плате. В результате после включения питания через пару минут проц калится так что пальцем его невозможно держать. Ждать что с ним произойдет дальше я не стал, но думаю это не нормально. Так вот хотелось бы точно идентифицировать мой клон, найти схему хотя бы близкую к нему ну и найти и устранить неисправность и воскресить! Еще микросхема ПЗУ была не заклеена, может ли это быть причиной поломки в следствии "порчи" прошивки при попадании света на микросхему?
Буду очень благодарен всем кто поможет! Очень надеюсь на хороший исход ибо в планах его модернизировать и наслаждаться старенькими и новенькими играми плюс попытаться что то свое на нем создать. Фоточки:
https://pp.userapi.com/c604721/v6047...vYgL4j4924.jpghttps://pp.userapi.com/c604721/v6047...0xoEkEWMf8.jpghttps://pp.userapi.com/c604721/v6047...-ZWfHmmeII.jpghttps://pp.userapi.com/c604721/v6047...jfEn8ESF94.jpghttps://pp.userapi.com/c604721/v6047...Z_rTy2pnrE.jpghttps://pp.userapi.com/c604721/v6047...shzIFHqdIo.jpghttps://pp.userapi.com/c604721/v6047...5OQcSA1l2w.jpghttps://pp.userapi.com/c604721/v6047...lRSZPiTPZs.jpghttps://pp.userapi.com/c604721/v6047...EeQu3pi_N8.jpghttps://pp.userapi.com/c604721/v6047...TAJcTi3Dlo.jpghttps://pp.userapi.com/c604721/v6047...pu5kBroKlY.jpg
Да,это ленинград ,поэтому лучше о дефектах этой платы спрашивайте здесь http://zx-pk.ru/forums/98-leningrad.html
СпасибоЦитата:
Сообщение от andrrei
Вот интересная на мой взгляд плата Спектрума - https://meshok.net/item/54343436_Ком...руктора
используются К155ИР13 и К589ИР12
Интересно что за клон?
У чувака, собравшего данный клон, был плавный переход от Специалиста к Спектруму.

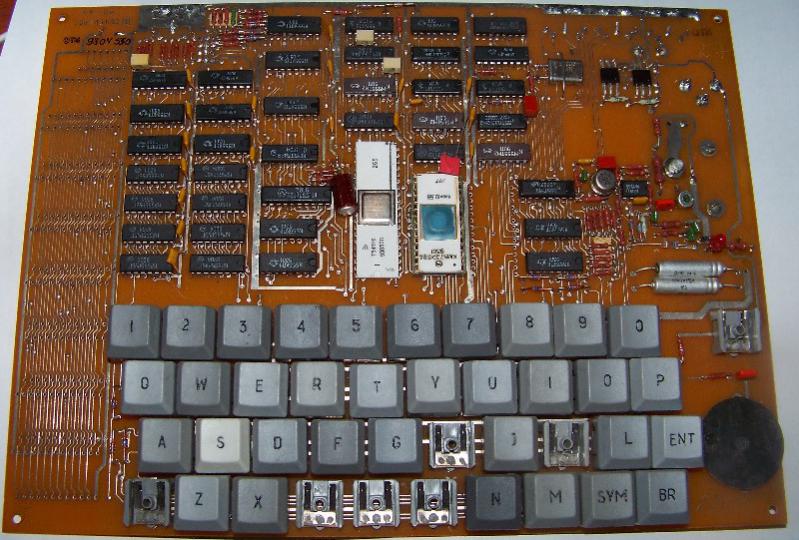

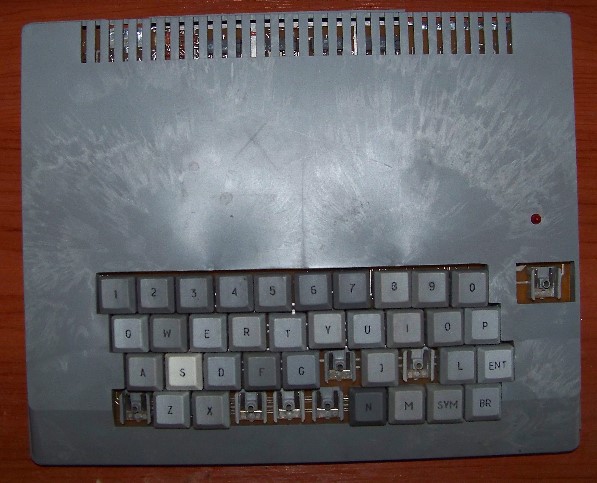

Помогите опознать такой клон, достался мне с аукциона:
Вложение 59918Вложение 59919Вложение 59921Вложение 59920
Цитата:
Сообщение от dejan84
Ну первый Ленинград уважающий себя спектрумист должен знать в лицо.
:v2_dizzy_priest::D:v2_dizzy_punk:Цитата:
Сообщение от Mick
Первый Ленинград в СССР должен знать в лицо (у меня так и было Ленинград 1 - первый комп). А товарищ из Германии - может у них и клонов то не было никогда.
Если бы товарищ из Германии дал труд почитать себе ветку, то к 10 странице он бы не только знал Ленинград-1 в лицо, но и монтажную схему наизусть помнил бы. Причем это было бы гораздо быстрее чем ответа дожидаться.Цитата:
Сообщение от fifan
Вообще Ленинград в опознавашках оффтопиком пора назначать. Иногда по два раза на одной странице его опознавать ухитряются. Ну ладно лень может с начала ветку читать, но уж 10 постов вверх промотать то можно. Ленинград опознавали и на 30 странице (которая предыдущая, а ответ прямо на этой), и на 29, и на 28, и на 26...
Это почему же? У меня первым был Краснодар, затем Харьков, Ленинград-2, Пентагон 128. А Ленинграда ни у меня, ни у моих друзей и знакомых никогда не было. Хотя, конечно, я Ленинград знаю "в лицо".Цитата:
Сообщение от fifan
Практически не было. Можно сказать они прошли мимо.Цитата:
Сообщение от fifan
то что это Ленинград-1 это я уже понял, перед этим просмотрел предыдущие 30 страниц. Просто клона именно в таком же корпусе и клавиатурой я тут только одного нашёл, но не с ленинградом внутри. Думал может у этой модели своё какое нить название есть.
Ну если на корпусе снизу никаких бирок, то либо это самопал, либо какой нибудь кооператив собирал компы с Ленинградами внутри.Цитата:
Сообщение от dejan84
Что за Дельта? Похожих фото в интернете нет. Выпуск 1990г. Чебоксары "Сеспель"
Достойна ли внимания? Пзу напаяны в 2 этажа. Клавиатура с двойным пробелом
Вроде как два поля памяти, ру5 и ру6
PS Меня глючит или это же Москва???
http://i.piccy_.info/i9/04fc5cea09a7...8742/delta.jpg
плата номер 2
http://i.piccy_.info/i9/ece682272edb...742/rev001.jpg
Подскажите, что за клон
http://savepic.ru/13356173m.jpg
Спустя 2 года, продолжаю искать название/схему/монтажку или просто хотя бы качественную фотографию с установленными деталями данной платы:
http://hsto.org/files/5b6/19f/89f/5b...326482e692.JPG
http://hsto.org/files/f6a/f1b/e7a/f6...8ca9a34eb5.JPG
БОЛЬШАЯ ФОТОГРАФИЯ
Должно быть какой-то очень близкий друг "Мастера", но не он. Похож, очень похож, но не он.
Если вдруг кто не зареган на форуме, то мыльните в почту tronix286 сoбaчгa rambler точка ру.
Доброго. На работе в завалах нашлась платка. Сторожили говорят что со времён, когда спекртумы и др. советские компы собирали.
Сторона одна, сторона другая. Изображения со сканера, сфотать не получилось в удобоваримом качестве ~_~
Это не спектрум. Это один из вариантов Радио-86РК.Цитата:
Сообщение от ZXSlaver
Мастер вероятно, посмотри в спессивикиЦитата:
Сообщение от Tronix
Я бы сказал что плата больше похожа на Магистр.
Плата без каких-либо опознавательных знаков... Мож кто узнает?
http://savepic.ru/13436363m.jpg
