Спасибо, пробовали. Потом приходят форумчане, которые пишут что статья в МПСиС - это не АИ. И что решать авторитетный источник или нет - только им. И удаляют правки.Цитата:
Сообщение от svofski
А поиск консенсуса на СО - опять же нереально ввиду крайне ограниченного количества интересующихся.
Наверно я зануда, но у меня почему-то получается 83... (http://tenroom.ru/scalar/ware/509/index.html или https://github.com/ImproverX/PK-6128...6128_Shema.pdf)Цитата:
Сообщение от ivagor
Ситуация с ПК-6128Ц для меня похожа на Старт 1200 - имеющаяся схема и реалы различаются. Считал микросхемы по этой фотографии. Видно, что там часть микросхем не установлены на штатные места, и наоборот есть пара "внештатных" микросхем. Основной вопрос - устанавливались ли ВВ51 в серийные 6128? И было ли ПО с поддержкой ВВ51? Но вобще замечание верное, я добавлю про 83, по крайней мере до прояснения вопроса с ВВ51.

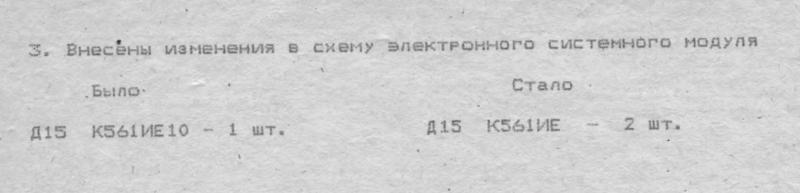

Любопытная плата... Сетевая карта, похоже не распаяна (Д64, Д67, Д83), и переделана схема делителей для формирования частот на графику, Д15 и Д52 не впаяны, а вместо них поставили вверх ногами какие-то три чипа. Про доработку есть некое упоминание в схеме:Цитата:
Сообщение от ivagor
Вложение 78436
Вроде бы как раз плюс одна микросхема. Итого по отношению к имеющейся схеме выходит 83 - 5 + 3 = 81. Или 84 с доработкой, если сетевая карта была бы установлена.
Кстати, ещё возможен вариант +14 микросхем на ёмкостной клавиатуре, по схеме и такой вариант был возможен.
Возможно, были партии и с сетевыми картами, и без, в документации этот момент обязаны были отметить, но в имеющихся сканах об этом нет упоминаний.Цитата:
Сообщение от ivagor
Сначала я думал, что ранние 6128 были с емкостной, как на схеме, а поздние с герконовой. Но потом склонился к точке зрения dk_spb. Тут как с ВВ51 (и как со стартом 1200): в схеме одно, а на засветившихся реалах - другое. Надеюсь эти вопросы прояснятся, может владельцы других экземпляров появятся или кто-то с завода расскажет, но надеюсь я на это очень слабо.Цитата:
Сообщение от Improver
- - - Добавлено - - -
Вопрос про ПО даже интереснее. Пусть в некоторых 6128 устанавливали ВВ51, но что с ним можно было делать? В vector-user 7 есть реклама КУВТ ВЕКТОР+. Можно пофантазировать, что разработчики 6128 взяли их схему сетевой и ПО. Еще был КУВТ PS-1000a (реклама в Vector-user 23), но по времени он уже не мог быть прототипом для сетевой 6128, хотя возможно там использовалось совместимые сетевые и ПО.Цитата:
Сообщение от Improver
Если взглянуть на имеющуюся прошивку, то там загрузка по сети не была сделана, значит в КУВТ их объединить будет сложно, хотя не исключено, что для КУВТ на ПК-6128ц была какая-то своя прошивка в дополнение к ВВ51. И в документации к ПК-6128ц упоминаний про работу с сетью я не нашёл, значит нужно искать по другим ПК аналогичное железо и программы. А что нам известно про сеть тут? Была последовательная приём/передача данных с частотой 46,875кГц на ВВ51 и чтение 4 бит адреса (без передачи). Есть информация о чём-то подобном?Цитата:
Сообщение от ivagor
Про отсутствие в имеющемся пзу обращений к ВВ51 писал и Ramiros и я смотрел, только надо учитывать, что сдамплена та пзу была с экземпляра 6128 без ВВ51. Опять возвращаемся к вопросу - а были ли 6128 с ВВ51?
Vadik (он сдампил пзу) высказывал такое мнение про сеть
Сам я в этом вопросе не разбирался.Цитата:
Сообщение от Vadik
Нашёл тут описание работы сети на Корвете:Цитата:
Сообщение от ivagor
Действительно очень похоже, вот только, если я не ошибся в схемах, тактовая частота на ВВ51 у Корвета подаётся 312,5кГц, что в 6.67 раза больше, чем на ПК-6128ц.Цитата:
Код:Адаптер локальной сети построен на основе БИС
приемо-передатчика КР580ВВ51А (D11, лист 12). Способ передачи
информации в линии связи принят последовательный асинхронный с
контролем байтов на четность. Скорость передачи фиксированная
19600 бит/с. Обмен информацией в сети осуществляется под
управлением компьютера ПК8020 с помощью опроса состояний
компьютеров ПК8010. Последние имеют в сети индивидуальные
номера от 1 до 15. Для одновременной циркулярной загрузки
системных программ имеется групповой номер 0, на который
реагируют все персональные компьютеры ПК8010.
Номер персонального компьютера (рабочего места)
задается установкой перемычек на ответной части соединителя
локальной сети и определяться программно через порт А
микросхемы D17(13.35).
Топологически сеть представляет собой двунаправленную
магистраль, соединяющую все рабочие места комплекса. Линия
связи выполнена в виде витой пары и прокладывается стационарно.
При работе с адаптером локальной сети необходимо установить
перемычку между контактами 04 и 02 соединителя адаптера.
ivagor, Не Вы убрали в википедии про режим 1024x256 у Вектора? Я отменил правку.
Цитирую Руководство по эксплуатации:
т.е. 2 графических режима: 256x256 16 цветов и 512x256 4 цвета. И у вектора есть 1024x256 адресуемых точек (обратите внимание, что цветность тут не указана). Это очень неудачная формулировка (которая говорит о том, что организация видеопамаяти битпланами, а не группами по 2 или 4 бита), лучше было бы сказать, что у вектора массив 1024x256 адресуемых бит.Код:Форматы: алфавитно-цифровой (символ x строка) - 32x25, 40x25, 42x25, 64x25, 80x25;
графический (XxY): 256x256 при любых 16 цветах (градациях яркости) из 256 цветов цветовой палитры, 512x256 при любых 4 цветах (градациях яркости) из 256 цветов цветовой палитры;
1024x256 адресуемых точек (при емкости видео-ОЗУ 32 Кбайта)
Т.е. в руководстве нет режима 1024×256 пикселей с палитрой 2 цвета из 256.
Идем дальше - режима 1024 нет в схеме. За переключение режимов отвечает один бит и он выбирает между 256 и 512 точек. Причем тут можно было бы и дополнить руководство и вики, что в режиме 512 8 цветов, или так - 4(8) цветов.
На закуску обращу внимание еще на один момент в вики: "Был создан эмулятор монитора, который позволял запускать программы для компьютеров Радио 86РК, Микроша, Специалист без изменений." Это утверждение есть с первой версии статьи, только сначала было так: "Также ПК через эмулятор позволял запускать программы от компьютеров РК-86, Микроша, Специалист.", потом перформулировали. С РК и Микрошей понятно, эмулятор (даже эмуляторы) есть, а эмулятора или монитора Специалиста я не видел и не видел никаких свидетельств его существования, кроме вики.
Ну и минутка юмора. Эта правка была в статье всего несколько минут, но впечатление производит сильное.
