"Сибстар" - что за зверь?

Приветствую участников этого форума, я сюда пришел по такому делу:

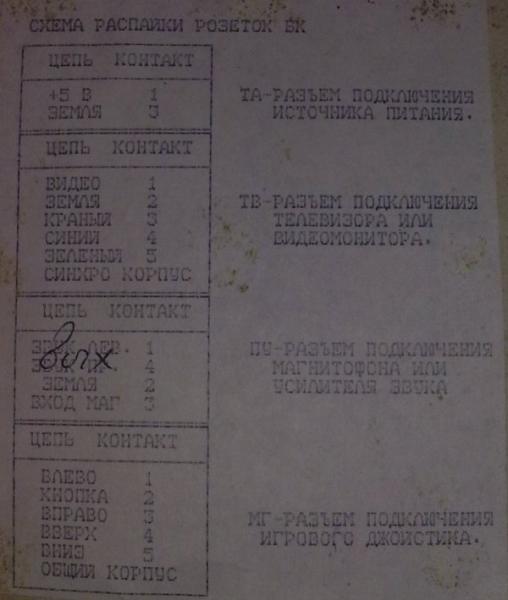

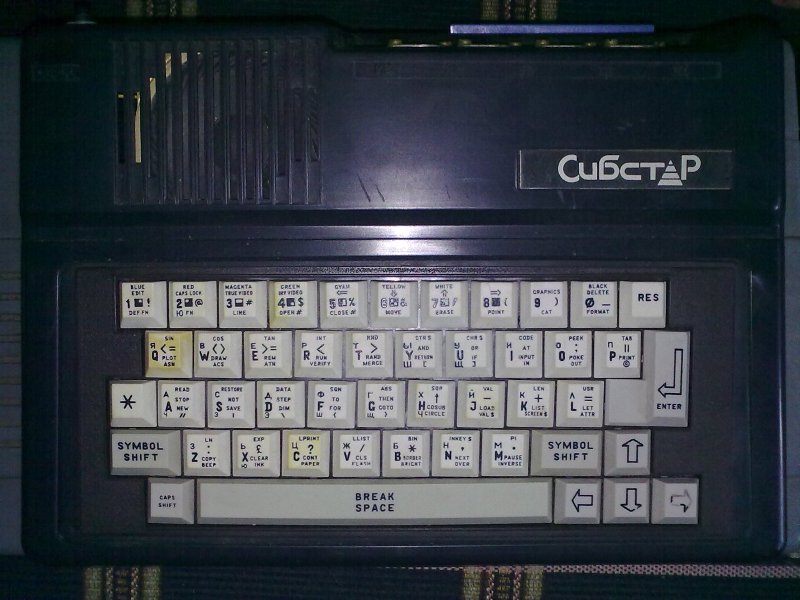

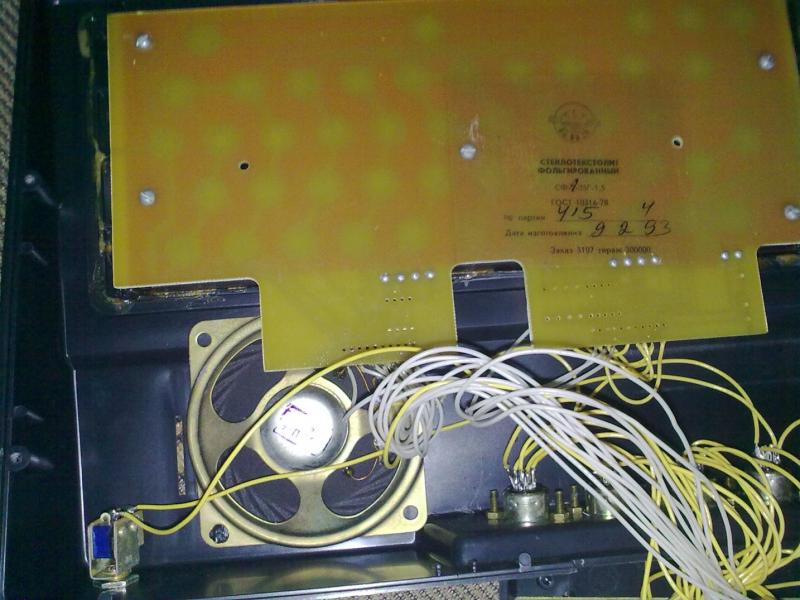

Мне по наследству достался гараж со всевозможным хламом, перебирая его наткнулся на три "клавиатурки" :speccy: (все три разные), одну из них взял домой(потому что была в коробке :biggrin:) если посмотрите прикрепленные картинки то увидите название "Сибстар" и схему.

Собственно далее вопросы:
1) Мой "Сибстар" это тоже самое что sibstar или ~Новосибирец~ или что то другое
2) Кто может подсказать его характеристики(ну или хотя бы указать пути где их можно найти)
3) Можно ли к этому чуду сделать антенну чтобы не мучатся с проводами?

Засим все, хотя возможно когда притащу оставшиеся 2 вопросы появятся))

Судя по фото, это простой 48-й клон без каких-либо особенностей. В углу платы видна версия - 3.1. У меня были платы (нерабочие) Sibstar 5.1 и 5.2, это уже были 128-е компьютеры с YM2149F и PAL-кодером.

Если не сложно, мог бы кто нибудь(хотя бы в Paint-е) отметить где какие чипы, вроде как: процессор-красный,пзу-зелёная , и т.д.

P.S. я просто его третий день в руках держу, а что да где разобраться не могу((

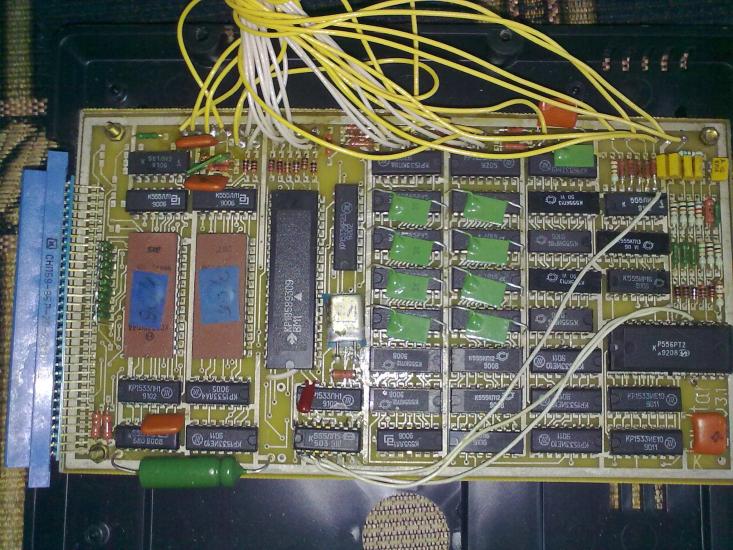

ПЗУ - слева два коричневых чипа, правее длинный - процессор Z80, ОЗУ - восемь мелких микросхем под зелеными конденсаторами в центре платы.

ewgeny7,
KALDYH,
Спасибо.

Теперь остался вопрос про антенну)

На компе уже есть низкочастотный монохромный видео сигнал . Можно подключиться к коаксиальному входу телевизора , куда видак обычно подключается (а НЕ антенна). С компа брать сигнал "ВИДЕО 1"(центральная жила) и "ЗЕМЛЯ 2"(оплётка).

Pocheshir, клавиатурка у меня была такая, не знаю где ее брат взял, служила долго (кочевала от Пня128 до Кай1024), хоть и глючно - постоянно контакты пропадали на пленочках клавиш :(

fan,

Цитата:

---

Сообщение от fan

куда видак обычно подключается (а НЕ антенна)

---

я имел в виду не подключение через антенный вход, а именно создание антенны (отдельным девайсом), где то на форуме попадалось что вроде как для этого какую то часть от денди использовать можно(или сеги).

Можно распотрошить ВЧ модулятор для Сеги. Только его распиновку надо составить - это единственное что может затруднить.
В остальном всё просто подключаем питание +5в и землю от спектрума, монохромный НЧ видеосигнал, и звук (по вкусу :)). Втыкаем конатрукцию в телек, настраиваем канал, и получаем ЧБ картинку :)

ALEXEY.GORDEEV, Кажется я никак не могу понять то что мне говорят, вы предлагаете проводную или без проводную конструкцию.

в общем нашел ссылку, это применимо к сибстару?

реально остроумный способ подключения к ТВ!

Цитата:

---

Сообщение от Pocheshir

вобщем нащел ссылку, это применимо к сибстару?

---

Вполне. Только надо иметь в виду, что во-первых, изображение будет черно-белым, а во-вторых, качество у него будет, прямо скажем, не очень.

Да, к сибстару это вполне применимо, как и ко всем остальным телевизионным девайсам. Я предлагал проводную конструкцию, едиственная разница в том, что у меня подключение от компа к телеку антенным кабелем, но видимо будет работать так же и с антеннами, но лично я не пробовал

Я когда пользовался Спеком, подключенным через модулятор от "Микроши", ловил сигнал от него на кухонном телевизоре - через 2 железобетонных стены. Картинка была, конечно, очень слабая, но понять, что за игра в данный момент запущена, было можно

Ага, а когда в старые добрые времена у знакомых соседи играли на денди в танчики (денди была подключена антенным кабелем к старому ламповому ЧБ телеку), то в другой квартире можно было настроив телевизор смотреть как они играют :)

Неоднократно наблюдал такие баталии и в танчики и марио, настроил телевизор, завалился на диван жуёшь соломку, по 62копейки и смотришь, как сосед радуется :)

Цитата:

---

Сообщение от Pocheshir

вы предлагаете проводную или без проводную конструкцию

---

Что-то тут говорящие не понимают друг друга.
Подключения вообще беспроводного не существует. Есть варианты типа PAL-кодер + ВЧ модулятор, оно сгенерирует обычный антенный ТВ-сигнал, но его подключают антенным кабелем к антенному входу телевизора. Наверное, вы про это и слышали, да недопоняли. Качество изображения - посредственное.
Гораздо лучше использовать просто PAL-кодер, и подключать к "тюльпанчику" телевизора. Самый качественный вариант - раздельное RGB и подключение через СКАРТ телевизора.
Всё, больше ничего нет. На подходе еще VGA-конвертер, но это из другой оперы.

Цитата:

---

Сообщение от Pocheshir

в общем нашел ссылку, это применимо к сибстару?

---

Если не секрет зачем это беспроводное подключение ?

Если для мелкого ЖК телевизора , то лучше нарыть схемку этого ТВ или его матрицы и подключиться к ней напрямую . На форуме пиплы не раз такое проделывали .

Цитата:

---

Сообщение от fan

Если не секрет зачем это беспроводное подключение ?

---

Неудачное стечение обстоятельств, когда читал ваш форум(хозяин телевизора стоял за спиной и тоже почитывал с интересом) ну в общем наткнулись на пост такого содержания:
... пробило блок питания, спалило спек и телевизор к которому он был подключен...
вот после этого был поставлен крест на подключении спека к тв(через провода)

собственно после этого и появилась идея сделать к спеку антенну, на что хозяин телевизора согласился, вот теперь и мучаюсь этим вопросом.
вот еще одна ссылка

ИМХО это не нужная перестраховка . Гораздо реальней убить то и другое подключая видео шнур при работающих девайсах .

Если БП внушает опасения , то можно взять пыцышный . Они со спеком работают как танки , хотя несколько замусоривают изображение .

А вообще такой способ с антеннкой был реализован в какой-то модели MSX, там у компа была антеннка, и ещё одна специальная вставлялась в антенное гнездо телека. К сожалению сейчас уже не вспомню, где я это видел и как называлась фирма и модель, но что такое существовало - я знаю точно.

Цитата:

---

Сообщение от ALEXEY.GORDEEV

А вообще такой способ с антеннкой был реализован в какой-то модели MSX,

---

Ну, это будет отчасти работать и с савецкими модуляторами :)
К выходу модулятора привернуть проводок полметра, а в телевизор какую-нить DEXTA комнатную. Что-нибудь поймается :)

Забрал из гаража еще "один" правда без корпуса. Собственно я с просьбой классифицировать его.

Вот только что отдали машинку "Сибстар 128" - корпус такой же, только в названии 128 написано, на плате надпись "Sibstar ZX+128 v4.1". На плате 16 штук РУ5, всего одна микросхема ПЗУ и YM распаян. Фотки и результаты включения будут позже.

А еще отдали зеленого Скорпа!

Zhizh, Ну и как там результаты включения?
Фотографии тоже очень интересуют)

Пока не брался, т.к. на столе и под ним ТАКОЙ завал, что подойти страшно :) Всё будет, но не раньше следующей недели
Upd. Вот так кошмарно всё выглядит в состоянии более-менее упорядоченном. А когда бардак, то представьте сами

Скрытый текст

http://pix.academ.org/img/2009/12/17...73bb5b9052.jpg

[свернуть]

Ну вот нашлось время в относительной тишине и покое разобрать, разобраться и включить. Ну во-первых, снаружи он такой же, как и у Pocheshirа, только кнопки вытертые, особенно на QAOP :) Стрелки запараллелены с цифровыми клавишами, соответствующие правому Sinclair джойстику (ну и FIRE соответственно 0):

Скрытый текст

http://pix.academ.org/img/2010/01/04...d069c96a03.jpg

[свернуть]

Разобрался с подключением (распиновки разъемов такие же, что и на фотке в первом посте), попробовал загрузить - все заработало!

Скрытый текст

http://pix.academ.org/img/2010/01/04...c09596779a.jpg

[свернуть]

Для питания, кстати, прекрасно подошел БП от "Микроши" - он по распиновке подходит как будто так и было задумано.

А внутри вот такая платка (картинка кликабельна)

Скрытый текст

http://pix.academ.org/img/2010/01/04...0e6dad3b1d.jpg

[свернуть]

Теперь надо разобраться с системным разъемом, обзавестись контроллером TR-DOS и подключить его туды. Пока всё, продолжение следует (возможно)

У меня есть контроллер от Сибстара.

... а я всё никак не могу отослать тебе MFM винт...

Захотел я другану подогнать спектрум какой-нибудь, чтоб можно было у него на хате вместе понастальгировать. Дельту128 купил сначала, но Дельта не айс: музыки нет; дисковод хрен подцепишь; картинка сплюснутая; чтобы цветную картинку получить - надо другану телевизор курочить, а это опасно.

Наткнулся тут намедни на продажу Сибстар-128С. Ну, думаю, зашибись, то что надо: БП встроенный; музыка есть; контроллер дисковода можно у MV1971 купить, подойдёт; картинка вроде норм; цветной антенный выход (вроде кроме антенного еще и тюлпан есть). Красота-ляпота, и рубль цена. Продавец вроде весь такой вежливый, всё проверил, типа чтобы рабочий был, фото дал. Всё реально без дураков, действительно, работает, вопросов нет. Почта. Обговорили всё, я ему про пенопласт или газеты сказал естественно.

Седня забрал посылку. Он чё учудил: комп положил в родную картонную коробченку, пара шнурков туда, пара брошюрок, потом всё это тупо в синюю почтовую коробку и сверху пакетик с 16 кассетами. И всё, бляха-муха. Ни пенопласта, ни газет скомканых. Как так можно? Куда мир катится? Там всё болталось просто жесть. Механических повреждений вроде нет. Но в компе что-то стряслось, ибо на втыкание в 220 не реагирует, а должен светодиод загораться! На фотке видел. И телек естественно ничего не ловит. :v2_dizzy_aaaaa:

Моих познаний хватило только понять что 220 на плату приходит.. А вот 5 вольт х.з. где мерить, поидее на ножках светодиода? Там 5в нету, и детали никакие вообще не греются. Надо наверно отрезать родной БП и попробовать подать +5в с другого блока? Токо где что резать и куда +5 подавать?

http://speccy1.mag.su/vrkejp.jpg

http://speccy1.mag.su/txquki.jpg

http://speccy1.mag.su/hcijoc.jpg

http://speccy1.mag.su/wmry0b.jpg

http://speccy1.mag.su/yaxhr5.jpg

Блок питания:

раз

http://speccy1.mag.su/ntwd4v.jpg

[свернуть]

два

http://speccy1.mag.su/vc9txa.jpg

[свернуть]

три

http://speccy1.mag.su/yz2b6x.jpg

[свернуть]

Тут еще несколько фото в архиве.

Вроде с БП маленько прояснилось, он с лицевой стороны соединяется с основной платой плюсовой дорожкой, а с тыльной идет минус. Родной неисправный БП ведь полюбому отрезать надо? Плюс легко отрезать, а вот минус там широченный, задолбаешься его отрезать. Может минус не трогать?

Подрубил плату к рабочему БП. Смешанные чувства.

Позитивные: спек запустился; 128-ые игры грузятся; Сибстаровцы конечно молодцы, человек покупал спектрум, тупо втыкал его в антенну и получал сразу и цветную картинку и звук бипера и AY! Какой еще клон мог похвастаться такой дружелюбностью?? Картинка по антенне получше чем у фирменного спекка )) Артефакты есть (муара и волн хватает), но на фирменном более бесючие артефакты.

Негативные: ну полклавы естественно не работает, ибо на соплях всё и перепахано. Если выключить и снова включить БП, то на экране всякий раз жесткий мусор. В 48 режиме бывает сбрасывается или зависает просто так. Странно. 128 игры грузил, гонял - нифга не глючит. Как комп может глючить в 48 и не глючить в 128? Кто виноват и что делать?

Количество тактов как у скорпиона

http://speccy1.mag.su/u32lpa.jpg

[свернуть]

Длительность сигнала инт нормальная

http://speccy1.mag.su/10j1fx.jpg

[свернуть]

Сам инт примерно такой же как у Дельты-128

http://speccy1.mag.su/yt5eem.jpg
