В эти выходные нашли плату МС 3404 с полным комплектом установленных ПЗУ. Насколько я понимаю - это плата-программатор для ДВК.
Я снял копии всех ПЗУ, хотелось бы чтобы кто-то посмотрел, есть ли в них что-то полезное.
Всего микросхем было 18, пронумерованы карандашом. Сначала 1-16, последние две опять 1 и 2. 14-я читалась со сбоями, поэтому приложено два варианта.
Реквестирую фото платы.Цитата:
Сообщение от Panther

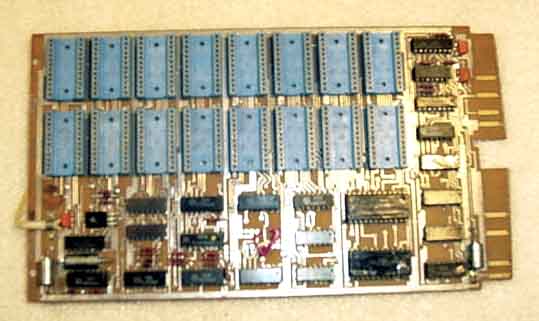

Примерно такая, хотя на нашей я пару ВВ55 запомнил. И на этой на две панельки меньше:
http://www.ktc-mir.ru/_catalog/catalog1/bigphoto716.jpg
Слева виден шнурок для подачи программирующего напряжения и транзистор для управления им.
По возможности сфотографирую нашу.
Что программатор, обнаружил здесь.
Сшил прошивки в один файл, который можно разбирать в дизассемблере или скормить эмулятору. http://narod.ru/disk/17098058000/MS3404.rar.html В архиве два файла, на 32к - первые 16 ПЗУ, и на 4к - последние 2.
После обработки и перекодировки из КОИ-7 в прошивке находятся следующие текстовые фрагменты:
Скрытый текст
;__УКАЗАТЕЛЬ§1-КОМАНДЫ§2-ОБЗОР§3-ПАРАМЕТРЫ§4-СТРУКТУРА§5-ДИАГНОСТИКА§6-АВТОНОМ§7-АВАРИЙНЫЙ СБРОС§8-КАНАЛ СВЯЗИ§9-ПАРОЛЬ§§1-ПУСК§2-СТАРТ§3-СТОП§4-ПРОДОЛЖЕНИЕ§5-ШАГ§6-НАЛАДКА§7-КОМАНДЫ ОПЕРАТОРА§8-СБРОС ДИАГНОСТИКИ§9-СНЯТИЕ ПРОФИЛЯ§§1-ДИСКР.ВХОДЫ§2-ДИСКР.ВЫХОДЫ§3-КОНТУРЫ§4-КОНТУРНЫЕ ВЫХОДЫ§§1-СЛЕД.ИНТЕРВАЛ§2-ИНТЕРВАЛ§3-ПАРАМЕТРЫ§§1-ПРОГРАМ.ИНТЕРВАЛА§2-РЕАЛЬНОЕ ВРЕМЯ§3-КОНТУРЫ§4-ОГРАНИЧЕНИЯ АНАЛОГ.ВЫХОДОВ§5-КОНТУРЫ С ПОСТ.ЗАДАН.§6-ДОПОЛНИТ.ОПИСАНИЕ§7-ТАБЛ.ПРОФИЛИРОВАНИЯ§8-ТАБЛ.КОРРЕКТИРОВАНИЯ§9-СБРОС ПАМЯТИ§§1-ВХОД§2-ДИСКР.ВХОДЫ§3-АНАЛОГ.ВХОДЫ§4-ВЫХОД§§1-ДИСКР.ВХОДЫ§2-ДИСКР.ВЫХОДЫ§3-АНАЛОГ.ВХОДЫ§4-АНАЛОГ.ВЫХОДЫ§5-ИСХОДНОЕ СОСТОЯНИЕ§6-ИСПОЛНЕНИЕ§§1-ВЫБОР ИНТЕРВАЛА§2-ПОДТВЕРЖДЕНИЕ§3-КОПИРОВАНИЕ§4-НАЗВАНИЕ§5-ТИП ИНТЕРВАЛА§6-ДИСКР.ВХОДЫ§7-ДИСКР.ВЫХОДЫ§8-КОНТУРЫ§9-ТИП ПРОФИЛИРОВАНИЯ§§1-КОНТУРЫ§2-АВАРИЯ§3-УСЛОВНЫЙ ПЕРЕХОД§4-ЗАДЕРЖКА КОНТРОЛЯ§§1-ТРЕВОГА§2-СТОП§3-АВАРИЯ 1§4-АВАРИЯ 2§5-УСЛОВНЫЙ ПЕРЕХОД§6-ЗАДЕРЖКА КОНТРОЛЯ§7-ФЛАГИ§8-ПАРАМЕТРЫ ЦИКЛА§§1-ВЫБОР КОНТУРА§2-НАЗВАНИЕ§3-ТИП КОНТУРА§4-ВИД ПЕРЕСЧЕТА§5-ОГРАНИЧЕНИЯ§6-ПАРАМЕТРЫ РЕГУЛЯТОРА§7-СЛЕД.КОНТУР§§1-ФЛАГИ§2-СИГНАЛИЗАЦИЯ§3-СОСТОЯНИЕ ВХОДОВ§4-РЕЖИМ ВКЛЮЧЕНИЯ§5-ВРЕМЯ УСТАНОВЛЕНИЯ§6-КОНФИГУРАЦИЯ СИСТЕМЫ§7-СЕТЕВЫЕ ВХОДЫ§8-ЗОНЫ ПРОФИЛИРОВАНИЯ§9-ДЕЛИТЕЛИ§§1-ВКЛ.КАНАЛА§2-ВЫКЛ.КАНАЛА§3-ВОЗВРАТр
й
б
ТСУААИ+>+>->->+>_>у>>">н?+?я?_Є___? /NВРЕМЕННОЙ ?ПЕРЕХОД НА ИНТ.ТРЕВОГАСТОП АВАРИЯ 1АВАРИЯ 2НА ИНТЕРВАЛ ЗАДЕРЖКА КОНТРОЛЯИСПОЛЬЗУЕТСЯ ?КОМАНДА ОТВЕРГНУТАУСЛОВНЫЙ ПЕРЕХОДНИЗВЕРХТИП ПРОФИЛИРОВАНИЯНОМЕР ТАБЛ.ПРОФИЛИР.ДЛИТЕЛЬНОСТЬ ИНТ.УРОВЕНЬ ПРЕД.МОЩНОСТИПЕРЕПОЛНЕНИЕ ПАМЯТИВЫХ.%ИСТОЧНИКПРИЕМНИКПОДТВЕРДИТЕИНТЕРВАЛ ЗАПРОГРАММИРОВАНШАГ РАЗРЕШЕН?ФЛАГ ПУСК РАЗРЕШЕН?СЧЕТЧИК ЦИКЛАДИСКР.ВХОДN1 2 3 4 5 6 7 8 9 10§§ИАУСТК#КОНТУРЫ1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24ЗАДЕРЖКА КОНТРОЛЯ НААВАРИЯ НАЗВАНИЕЗАДАНИЕДОПУСТ.ОТКЛ.ФАКТ.ЗНАЧЕНИЕСЧЕТЧИК ОТКЛ.ПИТАНИЯТАБЛ.КОРРЕК.ЗАДЕРЖКА ДЛЯ КОНТУРОВСБРОС ПАМЯТИИНТЕРВАЛ ВЫХОДАИСХОДНОЕ СОСТОЯНИЕ ВХОДОВДИСКР.ВХОДЫДИСКР.ВЫХОДЫИСХОДНОЕ СОСТОЯНИЕНАЛАДОЧНЫЙ РЕЖИМ СНЯТИЕ ПРОФИЛЯ ШАГОВЫЙ РЕЖИМ ЦИКЛ АВТОНОМНЫЙ РЕЖИМ РЕЖИМ УПРАВЛЕНИЯОТКАЗ ПЗУ,ОЗУ МПДМООМВДМПА-5МПА-4МУТ-7МВА-3СЕТЕВЫЕ ВХОДЫЗАКРЕПЛЕНА?ПЕРЕХОД НА УРОВЕНЬВАШ НОВЫЙ КОДУРОВЕНЬ ДОСТУПАКОЛИЧЕСТВО ДЕЛИТЕЛЕЙВЕДУЩИЙ КОНТУР ДАТАНЕТВРЕМЯ1 ДИСКР.ВЫХ.2 ДИСКР.ВЫХ.ОТН.КОЭФ.УСИЛ.1 АН.ВХ.2 АН.ВХ.1 АН.ВЫХ.2 АН.ВЫХ.АН.ВХ.СЕТЬТИП КОНТ.КОР.ТП.ХАРАКТЕР.нТАБЛ.ПРОФ.ЗОНАТОТВПЕРЕСЧЕТ ДЛЯ АН.ВХ.КОЭФ.АКОЭФ.ВКП1КП2ТИ1ТИ2ТД1ТД2ДИ1ДИ2КПЗ1КПЗ2КОЛ.ЗОН ПРОФИЛИР.ВЕДУЩАЯ ЗОНАПЕРВАЯ ЗОНАТАБЛ.ЛИН.НЕТ ОТКАЗОВМАК.ЗАДАН.МАК.ДОП.ОТКЛ.ВРЕМЯ УСТАНОВЛЕНИЯПРОФИЛ.НА ИНТЕРВАЛЕ;
[свернуть]
Скрытый текст
;ОТКЛСБРОС ПИТТК ОТКАЗАЦП ОТКАЗАВ СБРОССБРОС ДИАГН.ОШИБКА ПРОГР.ОЗУНАЧАЛО ПРОЦЕССАКОНЕЦ ПРОЦЕССАПЗУ-1ПЗУ-2ПРОДОЛЖ.ОТ ОПЕРАТОРАНЕ ЗАПРОГР.ИНТЕРВАЛ10><
[свернуть]
Контроллер управления чем-то?Цитата:
Сообщение от KALDYH
Похоже на ПЗУ от системы ЧПУ для станка.
Вот из интерфейса:Цитата:
Сообщение от Panther
УКАЗАТЕЛЬ.1-КОМАНДЫ.2-ОБЗОР.3-ПАРАМЕТРЫ.4-СТРУКТУРА.5-ДИАГНОСТИКА.6-АВТОНОМ.7-АВАРИЙНЫЙ СБРОС.8-КАНАЛ СВЯЗИ.9-ПАРОЛЬ...1-ПУСК.2-СТАРТ.3-СТОП.4-ПРОДОЛЖЕНИЕ.5-ШАГ.6-НАЛАДКА.7-КОМАНДЫ ОПЕРАТОРА.8-СБРОС ДИАГНОСТИКИ.9-СНЯТИЕ ПРОФИЛЯ...1-ДИСКР.ВХОДЫ.2-ДИСКР.ВЫХОДЫ.3-КОНТУРЫ.4-КОНТУРНЫЕ ВЫХОДЫ...1-СЛЕД.ИНТЕРВАЛ.2-ИНТЕРВАЛ.3-ПАРАМЕТРЫ...1-ПРОГРАМ.ИНТЕРВАЛА.2-РЕАЛЬНОЕ ВРЕМЯ.3-КОНТУРЫ.4-ОГРАНИЧЕНИЯ АНАЛОГ.ВЫХОДОВ.5-КОНТУРЫ С ПОСТ.ЗАДАН..6-ДОПОЛНИТ.ОПИСАНИЕ.7-ТАБЛ.ПРОФИЛИРОВАНИЯ.8-ТАБЛ.КОРРЕКТИРОВАНИЯ.9-СБРОС ПАМЯТИ...1-ВХОД.2-ДИСКР.ВХОДЫ.3-АНАЛОГ.ВХОДЫ.4-ВЫХОД...1-ДИСКР.ВХОДЫ.2-ДИСКР.ВЫХОДЫ.3-АНАЛОГ.ВХОДЫ.4-АНАЛОГ.ВЫХОДЫ.5-ИСХОДНОЕ СОСТОЯНИЕ.6-ИСПОЛНЕНИЕ...1-ВЫБОР ИНТЕРВАЛА.2-ПОДТВЕРЖДЕНИЕ.3-КОПИРОВАНИЕ.4-НАЗВАНИЕ.5-ТИП ИНТЕРВАЛА.6-ДИСКР.ВХОДЫ.7-ДИСКР.ВЫХОДЫ.8-КОНТУРЫ.9-ТИП ПРОФИЛИРОВАНИЯ...1-КОНТУРЫ.2-АВАРИЯ.3-УСЛОВНЫЙ ПЕРЕХОД.4-ЗАДЕРЖКА КОНТРОЛЯ...1-ТРЕВОГА.2-СТОП.3-АВАРИЯ 1.4-АВАРИЯ 2.5-УСЛОВНЫЙ ПЕРЕХОД.6-ЗАДЕРЖКА КОНТРОЛЯ.7-ФЛАГИ.8-ПАРАМЕТРЫ ЦИКЛА...1-ВЫБОР КОНТУРА.2-НАЗВАНИЕ.3-ТИП КОНТУРА.4-ВИД ПЕРЕСЧЕТА.5-ОГРАНИЧЕНИЯ.6-ПАРАМЕТРЫ РЕГУЛЯТОРА.7-СЛЕД.КОНТУР...1-ФЛАГИ.2-СИГНАЛИЗАЦИЯ.3-СОСТОЯНИЕ ВХОДОВ.4-РЕЖИМ ВКЛЭЧЕНИЯ.5-ВРЕМЯ УСТАНОВЛЕНИЯ.6-КОНФИГУРАЦИЯ СИСТЕМЫ.7-СЕТЕВЫЕ ВХОДЫ.8-ЗОНЫ ПРОФИЛИРОВАНИЯ.9-ДЕЛИТЕЛИ...1-ВКЛ.КАНАЛА.2-ВЫКЛ.КАНАЛА.3-ВОЗВРАТ.R.J.B.ТСУААИЕ>Й>Н>С>Ч>Э >г>.>">.?.?Q?..т.яя?. /..N..ВРЕМЕННОЙ ?.ПЕРЕХОД НА ИНТ..ТРЕВОГА.СТОП .АВАРИЯ 1.АВАРИЯ 2.НА ИНТЕРВАЛ .ЗАДЕРЖКА КОНТРОЛЯ.ИСПОЛЬЗУЕТСЯ ?.КОМАНДА ОТВЕРГНУТА.УСЛОВНЫЙ ПЕРЕХОД.НИЗ.ВЕРХ.ТИП ПРОФИЛИРОВАНИЯ.НОМЕР ТАБЛ.ПРОФИЛИР..ДЛИТЕЛЬНОСТ ИНТ..УРОВЕНЬ ПРЕД.МО}НОСТИ.ПЕРЕПОЛНЕНИЕ ПАМЯТИ.ВЫХ.%.ИСТОЧНИК.ПРИЕМ ИК.ПОДТВЕРДИТЕ...ИНТЕРВАЛ ЗАПРОГРАММИРОВАН.ШАГ РАЗРЕШЕН?.ФЛАГ .ПУСК РАЗРЕШЕН?.СЧЕТЧИК ЦИКЛА.ДИСКР.ВХОД.N..1 2 3 4 5 6 7 8 9 10....ИАУСТК#.КОНТУРЫ.1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24.ЗАДЕРЖКА КОНТРОЛЯ НА.АВАРИЯ .НАЗВАНИЕ.ЗАДАНИЕ.ДОПУСТ.ОТ КЛ..ФАКТ.ЗНАЧЕНИЕ.СЧЕТЧИК ОТКЛ.ПИТАНИЯ.ТАБЛ.КОРРЕК..З ДЕРЖКА ДЛЯ КОНТУРОВ.СБРОС ПАМЯТИ.ИНТЕРВАЛ ВЫХОДА.ИСХОДНОЕ СОСТОЯНИЕ ВХОДОВ.ДИСКР.ВХОДЫ.ДИСКР.ВЫ ХОДЫ.ИСХОДНОЕ СОСТОЯНИЕ.НАЛАДОЧНЫЙ РЕЖИМ .СНЯТИЕ ПРОФИЛЯ .ШАГОВЫЙ РЕЖИМ .ЦИКЛ .АВТОНОМНЫЙ РЕЖИМ .РЕЖИМ УПРАВЛЕНИЯ.ОТКАЗ ПЗУ,ОЗУ .МПД.МОО.МВД.МПА-5.МПА-4.МУТ-7.МВА-3.СЕТЕВЫЕ ВХОДЫ.ЗАКРЕПЛЕНА?.ПЕРЕХОД НА УРОВЕНЬ.ВАШ НОВЫЙ КОД.УРОВЕНЬ ДОСТУПА.КОЛИЧЕСТВО ДЕЛИТЕЛЕЙ.ВЕДУ}ИЙ КОНТУР. . .ДАТА.НЕТ.ВРЕМЯ.1 ДИСКР.ВЫХ..2 ДИСКР.ВЫХ..ОТН.КО|Ф.УСИЛ..1 АН.ВХ..2 АН.ВХ..1 АН.ВЫХ..2 АН.ВЫХ..АН.ВХ.СЕТЬ.ТИП КОНТ..КОР.ТП.ХАРАКТЕР.N.ТАБЛ. ПРОФ..ЗОНА.ТО.ТВ.ПЕРЕСЧЕТ ДЛЯ АН.ВХ..КО|Ф.А.КО|Ф.В.КП1.КП2.ТИ1 .ТИ2.ТД1.ТД2.ДИ1.ДИ2.КПЗ1.КПЗ2.К Л.ЗОН ПРОФИЛИР..ВЕДУ}АЯ ЗОНА.ПЕРВАЯ ЗОНА.ТАБЛ.ЛИН..НЕТ ОТКАЗОВ.МАК.ЗАДАН..МАК.ДОП.О ТКЛ..ВРЕМЯ УСТАНОВЛЕНИЯ.ПРОФИЛ.НА ИНТЕРВАЛЕ
КАНАЛ ;ОТКЛ.СБРОС ПИТ.ТК ОТКАЗ.АЦП ОТКАЗ.АВ СБРОС.СБРОС ДИАГН..ОШИБКА ПРОГР.ОЗУ.НАЧАЛО ПРОЦЕССА.КОНЕЦ ПРОЦЕССА.ПЗУ-1.ПЗУ-2.ПРОДОЛЖ.ОТ ОПЕРАТОРА.НЕ ЗАПРОГР.ИНТЕРВАЛ..1.0
---------- Post added at 14:29 ---------- Previous post was at 14:28 ----------
Тоже достал МС3404. Но там другие ПЗУ.
Нет ли у кого от нее инструкции?
up
Программатор на 16 ПЗУ? Втыкаемый в корзину? Издеваетесь??
ИМХО: Обыкновенная плата ПЗУ, из которой выполняется программа.
Ничуть. Были такие. Рассчитан только под один тип микросхем, прошиваются все по очереди. Нужно это для того, чтобы обновлять прошивку системы, не пользуясь отдельным программатором и даже не вынимая микросхемы из панелек. То есть это функциональный аналог flash-BIOS тех лет:)Цитата:
Сообщение от Andrnow
О, у меня две таких платки есть. Но без ПЗУ.
KALDYH,
Ну дык это плата ПЗУ, с возможностью обновлять прошивку, но никак не программатор.
В работающую материнку тоже можно воткнуть левую флешку и записать в неё любую прошивку, но это же не значит, что материнская плата - это программатор.
Давайте называть вещи своими именами.
---------- Post added at 20:47 ---------- Previous post was at 20:45 ----------
Ах да... Совсем забыл.
В соседний слот, видимо, вставлялась плата - стиралка с ультрофиолетовыми лампами. Гы-гы)
ЗЫ: Шутка :)
А зачем тогда высокое напряжение подавать, если это не программатор?
Нашёл документацию на этот программатор - скоро выложу
Документация на МС3404 http://www.aa2972727.ru/index.php/ne...44-21/58--3404
А в скачиваемом виде есть? :)
Добрый вечер! только отсканированые листы
Вот: http://narod.ru/disk/64314750001.f2d...s3404.rar.htmlЦитата:
Сообщение от Sergei Frolov
только разрешение там маленькое
На всякий случай прилепил материалы из темы в библиотеку.
Как-то вот так получилось :
Код:Содержимое архива MC3404.rar :
\mc3404\bin
[.] 02.bin 07.bin 12.bin 16.bin
[..] 03.bin 08.bin 13.bin
01(17).bin 04.bin 09.bin 14_read_1.bin
01.bin 05.bin 10.bin 14_read_2.bin
02(18).bin 06.bin 11.bin 15.bin
19 File(s)
\mc3404\scan
[.] 11.jpg 15.jpg 2.jpg 6.jpg ms3404.jpg
[..] 12.jpg 16.jpg 3.jpg 7.jpg
1.jpg 13.jpg 17.jpg 4.jpg 8.jpg
10.jpg 14.jpg 18.jpg 5.jpg 9.jpg
19 File(s)
ROM с платы винчестера SEAGATE ST-251
Прошивка под чип Rockwell R6518AJ (8-Bit MPU)PLCC-44
ROM с платы винчестера ???
Прошивка с названием "РОТОР" под чип КМ1816ВЕ35
Изготовление предположительно Ростов-на Дону.
MC3404.04 c EEPROM
http://s011.radikal.ru/i316/1501/6d/08ce392b0f08t.jpg
ПЗУ/Программатор. 25 лет назад была подключена к БК через переходник, загружал с нее игры.ъ
На плате 4 банка, можно установить адрес каждого и включать/отключать полубанками.
https://preview.ibb.co/dTguKp/F045_1.jpg
Схема https://drive.google.com/open?id=1tl...u5sqnJR0UhIgAh
