Кто подскажет распиновку сигналов платы кодера секам..
Установлен в "Импульс-м"..
Хочу по возможности сделать универсальным отдельным блоком для подключения различных компов..
В схеме с Импульса-м этой части нет..во всяком случае в моей схеме..
Вид для печати
Кто подскажет распиновку сигналов платы кодера секам..
Установлен в "Импульс-м"..
Хочу по возможности сделать универсальным отдельным блоком для подключения различных компов..
В схеме с Импульса-м этой части нет..во всяком случае в моей схеме..
добился пока такого результата

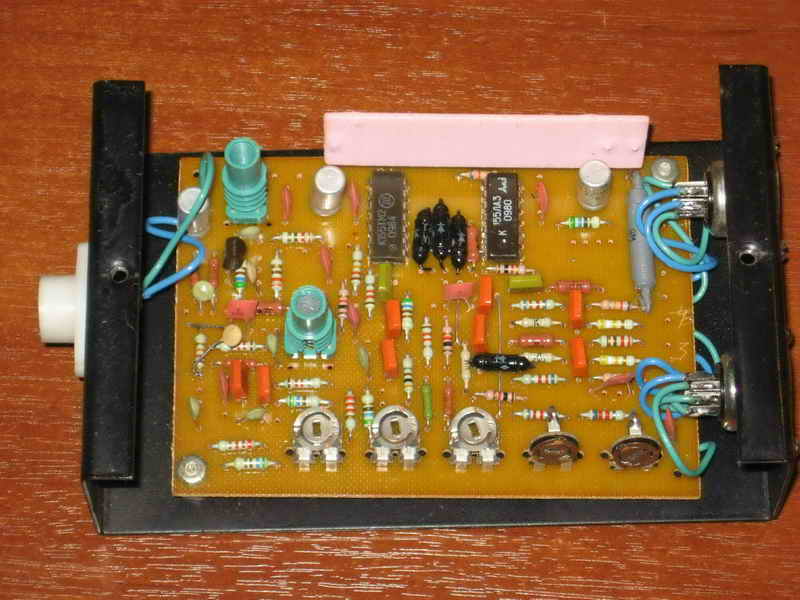

Тоже SECAM-кодер без схемы, но дискретный и всего на двух микросхемах. Есть мануал к нему.
на моем кодере почему-то намного больше микросхем...
интересно зачем токое колличество и какие возможности в кодера???
CodeMaster, извените, вы не могли бы фото или скан платки сделать с обратной стороны?? И номиналы мелких деталей сюда сбросить?? Хочется такой же собрать.
---------- Post added at 16:51 ---------- Previous post was at 16:47 ----------
Вот тоже вроде такой же кодер http://zx.pk.ru/showthread.php?t=3755
oracleua, у меня есть на cxa1645, сейчас делаю на MC1377. Но тут не только в качестве картинки интерес, а еще и в том, что хочу собрать Secam coder.
---------- Post added at 18:25 ---------- Previous post was at 18:24 ----------
Когда закончу сборку на моторолле MC1377. Соберу еще пару на TDA8501 и TDA8505
oracleua, а где вы микросхему покупали cxa1645?? Я себе одну купил еле нашёл.
oracleua, на cxa1645 я сам соберал, он у меня не сразу заработал, была проблема с конденсатором, а на MC1377 у меня кварц отказывается включатся, заказал еще одну MC1377 с кварцем.
oracleua, я в радиомаркете заказал cxa1645 и MC1377, жду обещают что будет через неделю. Кстати TDA8501 и TDA8505 легче найти только TDA8505 дорогая по стоимости как 4 cxa1645.
Я могу прислать тебе плату кодера секам...с тебя только пересылка...
интерес в том..что-бы ты в нем разобрался...и выложил инфу в ветке..
просто на него не хочу тратить время...
oracleua, А я лут никак освоить нормально не могу, вечно что-то расползается или крыво дырки просверлю.
---------- Post added at 18:40 ---------- Previous post was at 18:39 ----------
oracleua, Договорились. Я напишу Вам адрес в ЛЧ.
oracleua, Спасибо, буду тоже технологию фоторезист изучать.
---------- Post added at 18:46 ---------- Previous post was at 18:44 ----------
oracleua, Поделитесь шаблончиком к программатору Рт4..Ре3, заранее спасибо. (логотип Энергодара обещаю менять не буду)
На байт бластере тоже проводил опыты по использыванию фоторезиста..
Дмитрий, Вы тоже сами фоторезитом платку пал кодера делали?
---------- Post added at 19:17 ---------- Previous post was at 19:16 ----------
Как химическим способом сделать метализацию отверстий???
Дмитрий, а если в пустом подвале или гараже в очках, рез перчатках?? И с вытяжкой какой нибудь??
zorel, поищи по форумам радиолюбителей - натыкался на способы. но там разные труднодоставаемые компонеты, типа палладия или чет подобного. В общем оно того не стоит - проще уж проволокой а переходном отверстии пропаять, либо заказать.
oracleua, заказал 2 микросхемы на сайте radiomarket
1 x Микросхема CXA1645M smd (11764) = 20.50 грн и
1 x Микросхема MC1377P (12507) = 25.45 грн
как и говорил, на сайте нет но, в пятницу будут.
Доделаю на MC1377P и буду пробывать эксперементировать на TDA8501 и TDA8505
Мне интересно на каком пал или секам кодере будет в итоге лучше картинка и можна на фоторезисте поэксперементировать будет.
я занимался этой схемой программатора, но считать микросхему у меня так и не получилось. причем все тесты вроде работали (замыкание в панельке разрядов данных на 0 и т.д.), но живая микросхема наотрез отказывалась работать. что в хр, что в 98. единственное, что я добавил в отличии от основной схемы (причем автор это сам комментировал и советовал во все адреса поставить диоды и резисторы подтяжки на gnd, чтоб 12вольт случайно не попало на порт принтера). что-то мне кажеться в этом была ошибка... в чем у вас разведена печатка?
---------- Post added at 00:01 ---------- Previous post was at 00:00 ----------
наверное в диптрейсе??? уже качаю
DipTrace 2.1.0.7
Я только схему упростил для рт4
я так понял у тебя кн6 запитана от однополярного источника? 12В?
просто интересная ситуация получается - на схеме автора и в документации на микросхему КН6, надо было заводить двухполярное питание... + на 13, - на 3 и gnd на 14... у тебя просто - и gnd микросхемы соединен и посажен на gnd ессно... надо будет у себя так попробовать :) может минус один преобразователь 12 в +-15 вольт вдруг окажется...
---------- Post added at 00:41 ---------- Previous post was at 00:36 ----------
может стоит переместиться в ПАМЯТЬ??? :)
Кстати...у тебя есть прошивки рт4 на профи??? вот только версию пока незнаю..платы еще в пути...знаю что в нем уже есть контролер винчестера..
И еще..забыл...Эта версия программатора только для рт4!!!!! (для обоих рт4 и ре3 у меня на макетке)..
