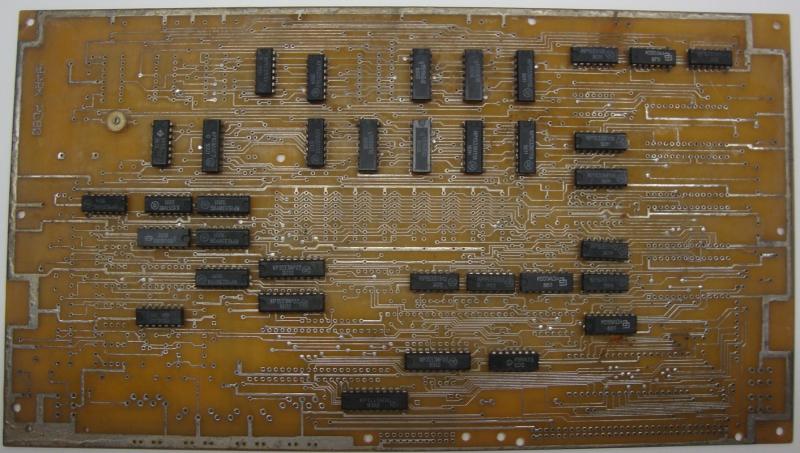

Досталась вот такая плата, не могу понять что за зверь?

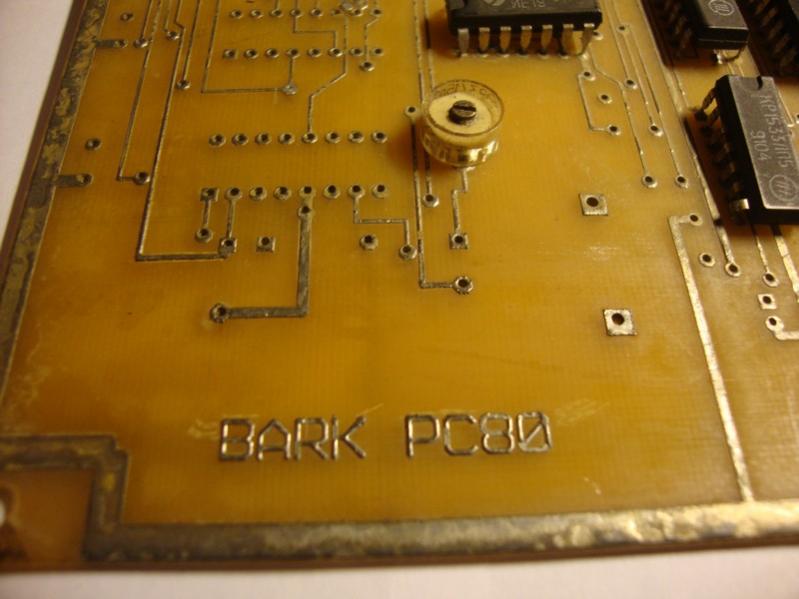

В углу написано "BARK PC80". Может кто узнает..
Тут оригиналы фоток _http://upforu.com/?d=507422AC1
Вид для печати
Досталась вот такая плата, не могу понять что за зверь?
В углу написано "BARK PC80". Может кто узнает..
Тут оригиналы фоток _http://upforu.com/?d=507422AC1

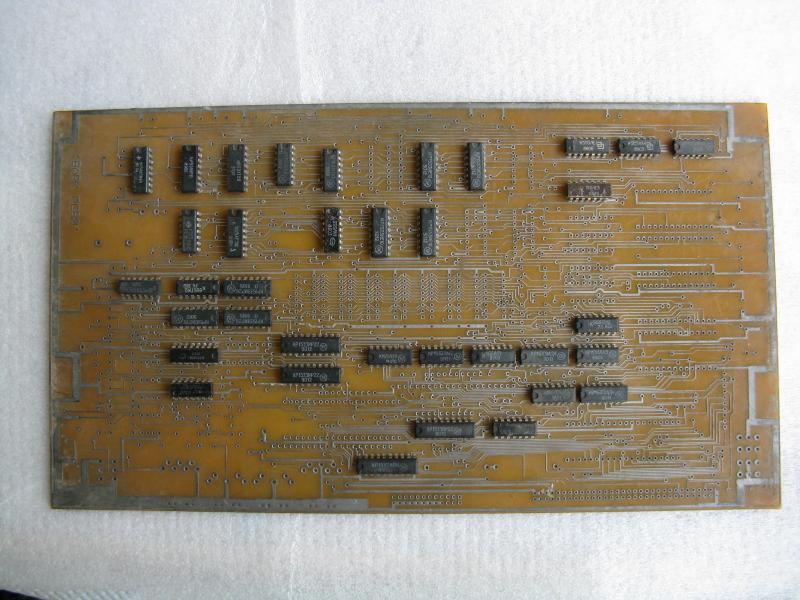

У меня такая же недособранная, только микрухи в других позициях стоят...
Интересно что за клон, и схему...
Свою могу распаять для скана платы, там микрухи только по краям прихвачены

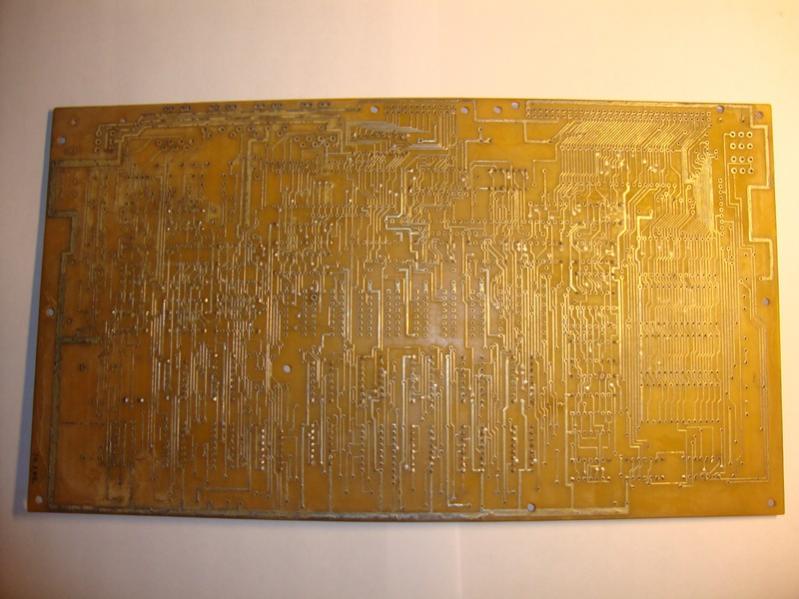

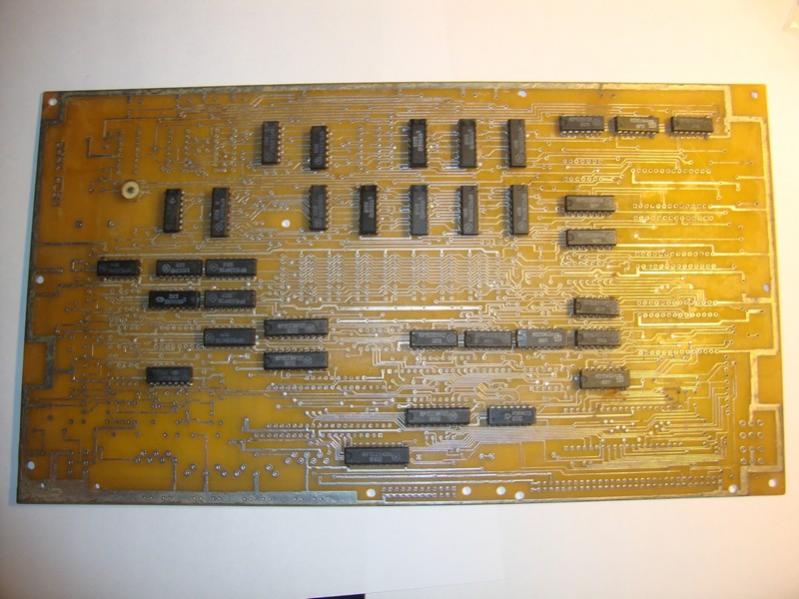

Вот и мои фото...
Что-то пока качественные не получается сделать, приболел...
Потом отмою и сделаю...

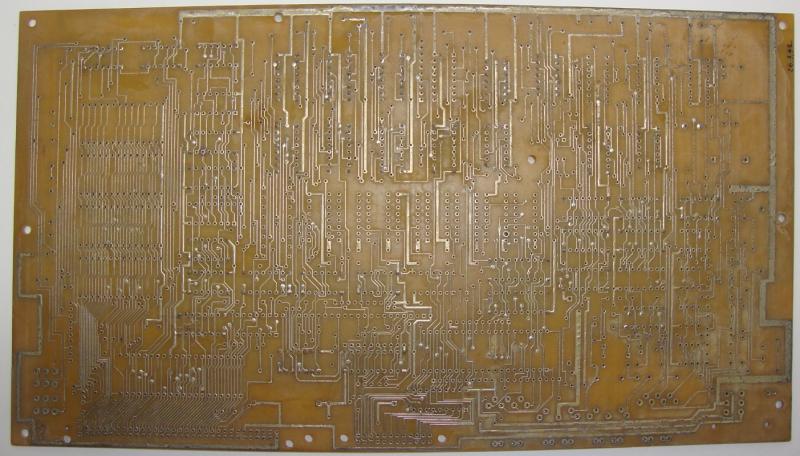

Есть возможность распаять и сделать скан платы в сканере.
Так сделай.Цитата:
Сообщение от SysCat
просто как видно у меня есть пару микрух установленных которые нет на 1 фото и наоборот и подстроечник... может кто-то монтажку сделает пока не разобрал?
Плата больше формата А4 по длине, по ширине немного меньше...
затея немного провалилась, при распайке стали отваливаться дорожки 3 шт, это еще фигня, а вот при выпайке полностью запаянной микрухи там вообще жесть...
---------- Post added at 18:42 ---------- Previous post was at 18:09 ----------
Хотя распаял полностью, переменник - кондер В3/15пф 8706
Ну отсанил бы в два прохода. А тут криво вышло и ничего не разглядеть.Цитата:
Сообщение от SysCat
Зачем так жестоко? Можно и феном нагреть и вытрясти потом все корпуса.
на старых (некачественных ?) платах бывает дорожки от простого нагрева сразу отслаиваются. я с такими сталкивался.Цитата:
Сообщение от Viktor2312
Это как? Отпилить? Впервые слышу.Цитата:
Сообщение от Viktor2312
Ну уже поздно, что мог то и наковырял :)
---------- Post added at 15:18 ---------- Previous post was at 13:35 ----------
Просто там была оригинальная микруха - К561КТ3
Сия плата,это что-то профикоподобное.
Оригинальная в каком смысле?Цитата:
Сообщение от SysCat
