Подключение Весты к ТВ

Снова привет всем.:) Приобрёл сие чудо(Веста ИК-31) в полностью рабочем состоянии:D. Собсно проблема стала в подключении к ТВ:confused:. По видео выходу картинка черно-белая, а хочется цвету. Проблема в том, что на тв у меня нет RGB входа(самсунг жк 40дюймов, скарт есть с простым композитом, без RGB), а к монитору подключать много гемора. Вобщем перерыл весь инет и горы литературы и наткнулся на такую схемку(сори за качество, лучше не нашёл)Вложение 56449.

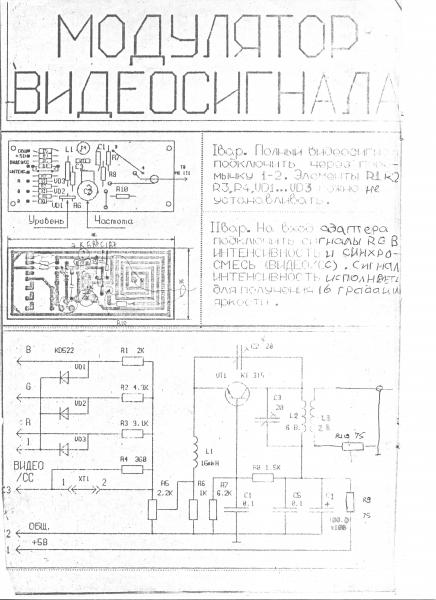

Это схема модулятора для спекки. Но мне не нужен модулятор, а заинтересовала та часть схемы где смешиваются сигналы в ПЦТС. Так вот, как видно из схемы, там на смеситель поступают четыре сигнала RGB и I-сигнал интенсивности:v2_blink:. Где взять этот самый сигнал I? Я знаю, поправьте если ошибся, что в сигнале VIDEO/SYNC содержится информация для синхронизации изображения, а также о яркости изображения. Нельзя ли вместо сигнала I использовать сигнал VIDEO? Пересмотрев кучу схем спеков, я ни водной из них такого сигнала(I) не нашёл. Если нельзя VIDEO сигнал использовать, то откуда вытащить сигнал I? Схемка подкупает своей простотой, но если с ней не получится, то придётся городить PAL(NTSC) кодер, а сними тоже не всё так просто. Заранее спасибо. ;)
15.03.2016, 14:35
goodboy

Цитата:

Сообщение от radiovoljt

Пересмотрев кучу схем спеков, я ни водной из них такого сигнала(I) не нашёл.

I(Y) это яркость, она подмешивается к-цветам (обычно через три диода).
после этого rgb считаются аналоговыми.

http://savepic.ru/9011444.jpg

выложи фото своей платы
15.03.2016, 14:39
creator

radiovoljt, с этой схемой будет чёрно-белое изображение в градациях яркости (кодирования в PAL или SECAM всё равно же нет), что ты и так уже имеешь. Про интенсивность тоже излишне, она у тебя уже смешана с каждым цветом ещё в схеме компа (BRIGHT же работает!), не пойму зачем они вообще этот кусок схемы в модулятор вынесли (ну видимо ZXклон был соответственный, а то и вообще какой-нибудь "Орион").
Резюме — нет RGB в телеке, вариант один — PAL кодер.

Кстати, какой телек? А то у меня тоже Samsung 40'' (LE40A330J1XRU), но SCART в нём полный.
15.03.2016, 15:03
radiovoljt

goodboy вот фотки моего компа.
https://yadi.sk/i/rxRxbzW4qCTyX
https://yadi.sk/i/FKj7-SNZqCTyZ
https://yadi.sk/i/LVXiudM2qCTy9
Попробую на днях спаять данную схемку(без диодов только), Любопытно попробовать, а вдруг сработает. Кстати я как-то собирал для видяхи своего компа(старая nvidia с s-video гнездом), лет 10 назад, смеситель для s-video(с s-video на композит) и схемка была на одних резисторах(смешивались C и Y сигналы и на выходе получался пцтс композит) и она работала!

- - - Добавлено - - -

Цитата:

Сообщение от creator

,кстати, какой телек? А то у меня тоже Samsung 40'' (LE40A330J1XRU), но SCART в нём полный.

Не помню, через полтора часа буду дома(сейчас на работе), посмотрю и напишу... Скарт у меня точно не полный(среди источников сигнала RGB нет).
15.03.2016, 15:13
JeRrS

radiovoljt, а кассеты есть возможность переписать в wav/mp3? :)
15.03.2016, 15:16
goodboy

Цитата:

Сообщение от radiovoljt

вот фотки моего компа

http://sblive.narod.ru/ZX-Spectrum/PLM-X/NewScheme.gif
надеюсь с нумерацией выводов т34вг1 разберёшься сам
(схема вероятно однотипная)
15.03.2016, 15:25
radiovoljt

Цитата:

Сообщение от JeRrS

radiovoljt, а кассеты есть возможность переписать в wav/mp3? :)

В принципе, да, есть. Но времени найти на это сложно...

- - - Добавлено - - -

Цитата:

Сообщение от goodboy

http://sblive.narod.ru/ZX-Spectrum/PLM-X/NewScheme.gif
надеюсь с нумерацией выводов т34вг1 разберёшься сам
(схема вероятно однотипная)

А зачем мне эта схема нужна? У меня разпиновка видеовыхода(гнезда) имеется.
15.03.2016, 15:32
goodboy

Цитата:

Сообщение от radiovoljt

А зачем мне эта схема нужна? У меня разпиновка видеовыхода(гнезда) имеется.

:v2_dizzy_facepalm:

Цитата:

Сообщение от radiovoljt

откуда вытащить сигнал I
15.03.2016, 15:45
radiovoljt

Цитата:

Сообщение от goodboy

:v2_dizzy_facepalm:

Чет тупанул:v2_blush:, Всё понял, спасибо!:cool: будем разбираться:v2_dizzy_coder:
15.03.2016, 16:57
creator

Цитата:

Сообщение от radiovoljt

Скарт у меня точно не полный(среди источников сигнала RGB нет).

Это в паспорте и в меню выбора источника? У меня тогда тоже нет, ибо он у меня в меню называется вообще "Внешний". Но работает.

- - - Добавлено - - -

goodboy, какова практическая польза от вытаскивания сигнала I? ;)
15.03.2016, 17:04
goodboy

Цитата:

Сообщение от creator

какова практическая польза от вытаскивания сигнала I?

пущай топикстартёр помучается
15.03.2016, 17:19
radiovoljt

А есть способ узнать, полный он или нет, скарт в смысле у телека? Модель UE40EH5007K. Хм... Странно... над скарт гнездом подписано RGB EXT! Что бы это могло значить? Неужели есть потдержка RGB? Вечером засяду за паяльник шнур паять, благо полный скарт кабель есть на растерзание.:)

- - - Добавлено - - -

Цитата:

Сообщение от goodboy

пущай топикстартёр помучается

Это плохо, что я топикстартер?
15.03.2016, 17:22
creator

Цитата:

Сообщение от radiovoljt

А есть способ узнать, полный он или нет, скарт в смысле у телека?

Капитан очевидность говорит что надо просто взять и подключить.
15.03.2016, 21:54
radiovoljt

Цитата:

Сообщение от creator

Это в паспорте и в меню выбора источника? У меня тогда тоже нет, ибо он у меня в меню называется вообще "Внешний". Но работает.

- - - Добавлено - - -

goodboy, какова практическая польза от вытаскивания сигнала I? ;)

Можешь дать схему по которой паял кабель?
15.03.2016, 22:25
krotan

У Прусака почитай...
А если окажется, что телевизор без RGB, в настоящее время на практике гораздо легче найти другой телевизор с RGB, чем заморачиваться со всякими кодерами-модуляторами...
16.03.2016, 00:39
creator

radiovoljt, да я как-то никогда по схеме не паял, чисто по распайке SCART всегда ориентировался.
RGB и землю соответственно на свои места, синхру на VIN, и, внимание!, +5В через резистор 150Ом на BLNK. Звук, по желанию.
16.03.2016, 10:13
radiovoljt

Creator, а откуда ты вытянул +5в? До жути не хочется перепаивать тв гнездо весты. Я только в крайнем случае буду ковырять её.

Цитата:

Сообщение от krotan

У Прусака почитай...
А если окажется, что телевизор без RGB, в настоящее время на практике гораздо легче найти другой телевизор с RGB, чем заморачиваться со всякими кодерами-модуляторами...

У байта видеовыход, судя по схеме, для мой весты не пойдёт, т.к. распайка видеогнезда у весты другая.

- - - Добавлено - - -

Я придумал откуда мне вытянуть +5в :D на телике есть USB, я с него +5в сниму, и веста останется не паянной :), я всё равно этим USB не пользуюсь.:cool:
16.03.2016, 10:26
creator

Цитата:

Сообщение от radiovoljt

Creator, а откуда ты вытянул +5в?

Какая разница откуда я на своём клоне ZX (Весты у меня никогда не было) его вытянул? Гораздо интереснее где ты его у себя будешь вытаскивать.

Цитата:

Сообщение от radiovoljt

До жути не хочется перепаивать тв гнездо весты. Я только в крайнем случае буду ковырять её.

С разъёма питания возьми, в чём проблема? Да, лишний проводок между штекерами будет, но его можно будет сделать разъёмным хотя бы вот такими штуками:
http://lib.chipdip.ru/081/DOC001081364.jpg http://lib.chipdip.ru/081/DOC001081352.jpg

Цитата:

Сообщение от radiovoljt

У байта видеовыход, судя по схеме, для мой весты не пойдёт, т.к. распайка видеогнезда у весты другая.

:v2_dizzy_facepalm:
Странный ты человек — ни в какую не хочешь сообщить распайку видеовыхода Весты, но требуешь дать тебе готовую схему шнура, который к твоей Весте подойдёт.
Посему и ответы мы можем тебе дать концептуальные, а не фактологические. В статье про Байт настолько всё разжёвано, что вопросов просто не возникает. Прямо по первой схеме:
http://zxbyte.ru/pic/byte15_06.gif
В чём проблема? Соедини со своими RGB, СИ, GNG и +5В, где именно у тебя они находятся и всё получится.

Цитата:

Сообщение от radiovoljt

на телике есть USB, я с него +5в сниму, и веста останется не паянной

Но чтобы воспользоваться AV входом (от другого источника) каждый раз надо будет лазать за телевизор и вытаскивать этот несчастный USB штеккер. ;)
16.03.2016, 10:49
radiovoljt

Вложений: 1

Вот схема кабеля идущего в комплекте с вестой, если кому-то нужно... Всем спасибо за советы:). Думаю сегодня вечером замутю кабеля для моего спека:D Ежели что, то скрины выложу;)
Вложение 56464
16.03.2016, 12:32
krotan

Цитата:

Сообщение от radiovoljt

Вот схема кабеля идущего в комплекте с вестой...

Это кабель для подключения к советскому монитору или телевизору. Для подключения к SCART требует доработки, читай Прусака.
Советую залезть всё-таки с паяльником внутрь. Откинуть от разъёма бесполезный сигнал VIDEO, а на его место подать 5в. В случае необходимости всё легко можно вернуть назад без каких-либо издержек...
16.03.2016, 12:34
DJs3000

У меня самсунг UE40F6400AK и он имеет полноценный RGB SCART. Судя по модели у тебя примерно та же серия и скорее всего у твоего телека так же полный скарт.
16.03.2016, 14:20
creator

Чего уж там дорабатывать, цифирки местами поменять :v2_dizzy_facepalm:
http://i73.fastpic.ru/big/2016/0316/...a6ce1429b0.gif
А я бы даже на VIDEO_IN SCART (20) подал не SYNC (3), а VIDEO (5). Отключая +5В будем иметь чёрно-белое изображение, а вдруг захочется иногда, альтернатива великая вещь. :)
16.03.2016, 17:28
radiovoljt

Вложений: 1

Спаял я кабель.... и......

:v2_yahoo::v2_yahoo::v2_yahoo::v2_yahoo::v2_yahoo: :v2_yahoo::v2_yahoo::v2_yahoo::v2_yahoo::v2_yahoo: :v2_tong::v2_tong::v2_clapp::v2_clapp::v2_clapp::v 2_dizzy_turn::v2_dizzy_turn::v2_dizzy_turn::v2_diz zy_turn::v2_dizzy_biggrin2::v2_dizzy_biggrin2::v2_ dizzy_biggrin2::v2_laugh::v2_laugh::v2_laugh:Вс� � работает!!!! Всё цветное! 5в взял от usb телика. Фото позже выложу!
Всем спасибо за помощь!

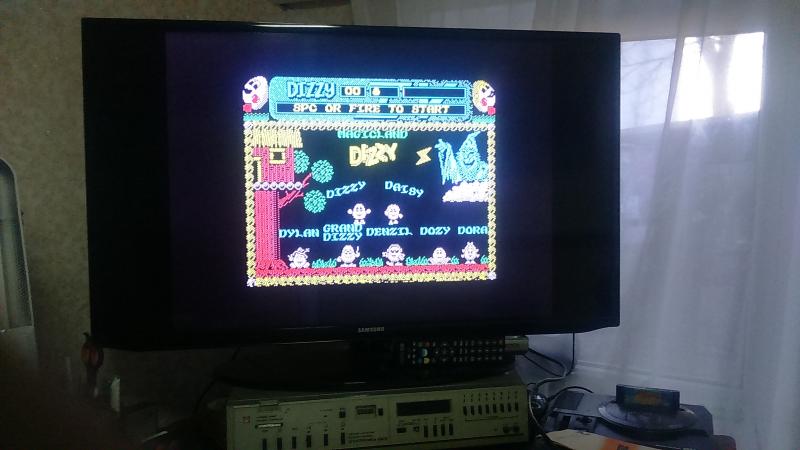

Обещанное фото
Вложение 56479
16.03.2016, 21:03
creator

radiovoljt, молодец!

А то как всегда развели тут ромашка: "у меня телек с неполным SCART"! На моей практике неполный SCART попадался только тогда, когда их в телевизоре было аж два штуки. Один полный, а другой, хоть RGB и не умел (что логично), но зато умел S-VIDEO, в отличие от первого.

Похоже что это та же "страшная история" что и с "не все мониторы дружат с ZX-Evolution". Вот сколько разных, даже принесённых с помойки не подключал — все работают. :)
17.03.2016, 17:42
radiovoljt

Просто я впервые столкнулся с подключением RGB-SCART, отсюда и не знал об функционале скарта. Года 3 назад у меня был телевизор со скартом на подобии рубина, кинескопный, саньё кажеться(здох кинескоп и тв был пущен на запчасти) и у него среди источников сигнала был этот самый RGB(так и было написано). А при подключении моего спека я узнал, что, оказывается, по 16 пину скарта происходит переключение режима композит и ргб(лог 0(до 1в)-композит, а лог 1(от1-3в) включается режим РГБ. То есть мой спек дал мне бесценный опыт и знания по скарту. Такая вот история:):v2_dizzy_champagne:

Теперь в свободное время я буду погружаться в мир спекки:)(не только игры)...
17.03.2016, 20:10
DJs3000

radiovoljt, мой первый спек был тоже Веста уж не помню ИК-30 или 31. Мы с вами земляки я с Донского но уже давно живу в Москве :)
17.03.2016, 21:56
radiovoljt

У меня и 30я Веста есть, но в жутко измученном и убитом виде. Был мелким и по незнанию и любопытству расковырял её. Предстоит до жути много работы по её восстановлению. В идеале мне бы платку голую от неё где-нибудь найти, я детальки бы впаял... Натыкался на нашем форуме на инфу, что веста 30 в виде конструктора выпускалась, так может платка без деталей у кого сохранилась? А то у меня вместе с вестой ик 30 ещё два спека до жути хочется восстановить.
