На экране отсутствуют первые четыре знакоместа.

Всем добрый день. Решил вспомнить молодость, собрал "Spectrum Ленинград 48" вот такой:

http://s020.radikal.ru/i701/1612/8a/d0e7c6ec1528t.jpg

http://s010.radikal.ru/i313/1612/7a/40deb5d086cat.jpg

Немного помучившись я его запустил, но... не показывает первые четыре ряда знакомест, что бы было понятней что я имею ввиду, ниже фотографии. В заставке видно только 82 вместо 1982, на второй фотографии ввел команду "Return" и много единиц, видно только "rn 111111111111111...." в чем может быть дело, в каком направлении копать, подскажите пожалуйста.

http://s018.radikal.ru/i504/1612/a8/f9cb349e96e9t.jpg

http://s013.radikal.ru/i322/1612/5a/5f44a77b006at.jpg

28 символов из 32. Цифра 4. Это просто обязано наводить на определенные мысли, верно?

Цитата:

---

Сообщение от HardWareMan

28 символов из 32. Цифра 4. Это просто обязано наводить на определенные мысли, верно?

---

Обязано, но не наводит :(
Где то не работает один из восьми разрядов?

Возможно, непропай "Конденстор 560 pF между выводами 6 и 7 микросхемы К555ЛЛ1". Может, даже больше нужен.

alpsoid, у вас похоже такая же плата, как и у alex81. здесь он описывает свой прогресс по запуску платы и он нашел на печатной плате ошибки разводки. возможно поэтому у вас проблемы.

- - - Добавлено - - -

еще проверьте сигнал H5. возможно он отсутствует или его не правильно формирует та же D4. также стоит проверить мультиплексор D18, и доходит ли до него сигнал H5 от счетчика.

solegstar да, спасибо. Действительно ошибка разводки и уже не первая к сожалению.

kolk Спасибо за правильную наводку. Нога 6 D14 (ЛЛ1) соединялась с ногой 12 D4 (ИЕ7) а должна с ногой 11 D4 (ИЕ7)

alpsoid, Зря К561ЛН2 запаял! там ошибка в монтаже. Прозвони, должно с 6 ноги идти на 9 и 11, а с 8 на 10

- - - Добавлено - - -

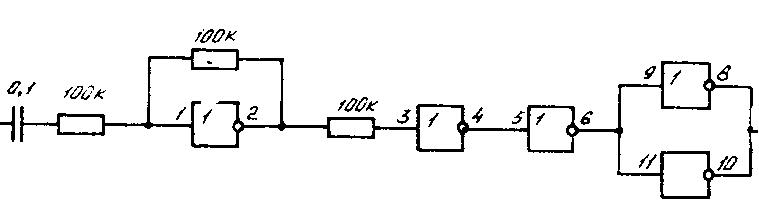

там вообще странная разводка вот по этой схеме Вложение 58940
Только не понятно зачем задействованы 13 и 12 причем выход 8 соеденен с входом 13

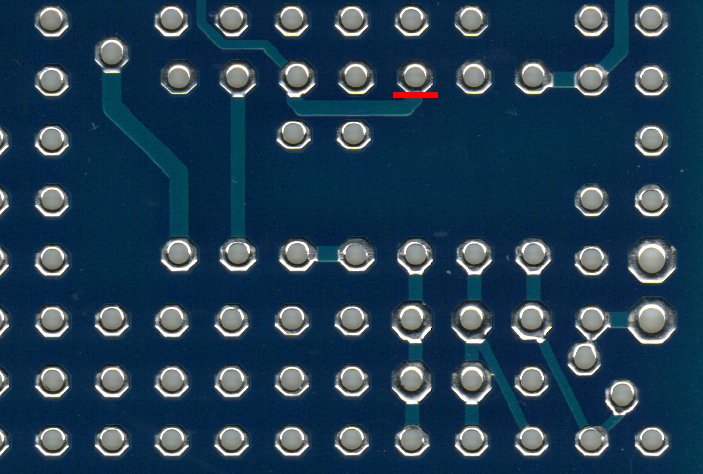

сверху: Вложение 58941

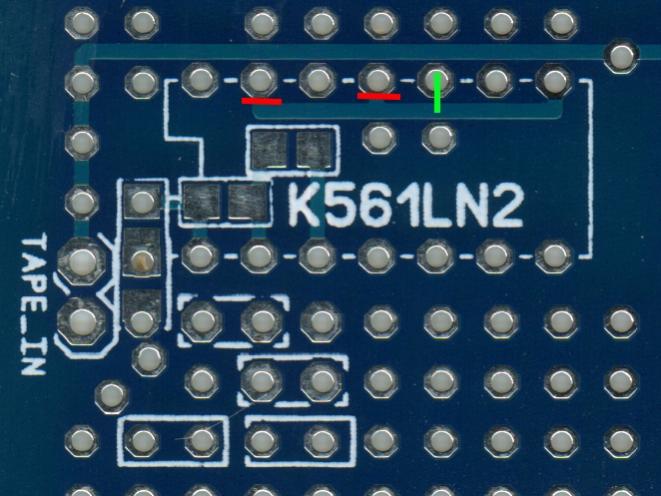

снизу: Вложение 58942

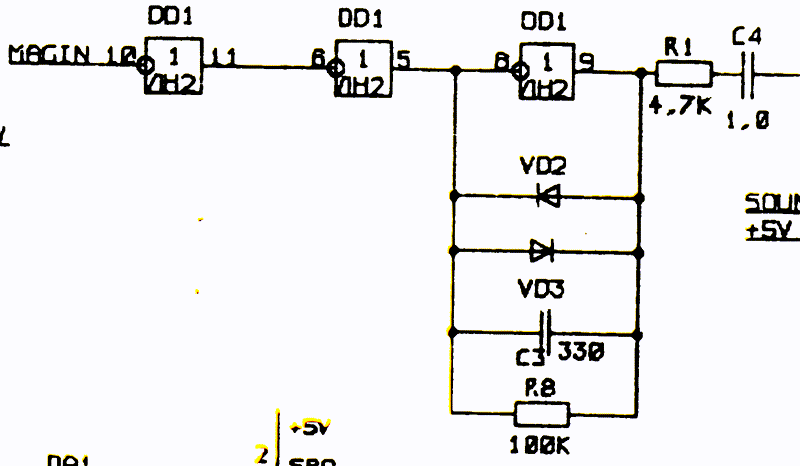

Для сравнения проверенная solegstar'ом схема: Вложение 58943

Цитата:

---

Сообщение от alex81

alpsoid, Зря К561ЛН2 запаял! там ошибка в монтаже. Прозвони, должно с 6 ноги идти на 9 и 11, а с 8 на 10

---

Сейчас платы нет под рукой, но схема работает. Игры грузятся :)

alpsoid, А сам паял? Или уже запаяно было

alex81, Сам паял

- - - Добавлено - - -

Там единственное в разводке было намудрено с выходным резистором и емкостью, а остальное оставил без изменений. Да, еще, если это имеет значение, пользуюсь не магнитофоном, а эмулятором на Атмеге

alpsoid, Привет! нашел косяк в разводке RGB! Посмотрел твои фото, ты так же собрал как и я :) разбирай
В общем там одна дорога лишняя и маркировка резисторов не правильная! по плате R17, R18, R16, а по схеме R18, R16, R17, а еще надо перерезать дорожку идущую на R16 (по плате) от R22!
Обнаружил сей досадный косяк когда пытался подключить к скарту.
Ввожу BORDER 1 - кажет синим, Ввожу BORDER 2 - желтый вместо красного, Ввожу BORDER 4 - желтый вместо зеленого, отключаешь один из цветов (красный или зеленый) и все окей за минусом отсутствующего цвета. В итоге мультиметр сказал что между Красным и Зеленым 50 Ом!!!

- - - Добавлено - - -

А еще вторая нога пищалки должна быть на +5, а по плате она на минусе! Ну эт мне solegstar подсказал, за что ему Огромное спасибо!!!

- - - Добавлено - - -

Тут с картинками
