Помогите с ремонтом ZX Spectrum Ленинград

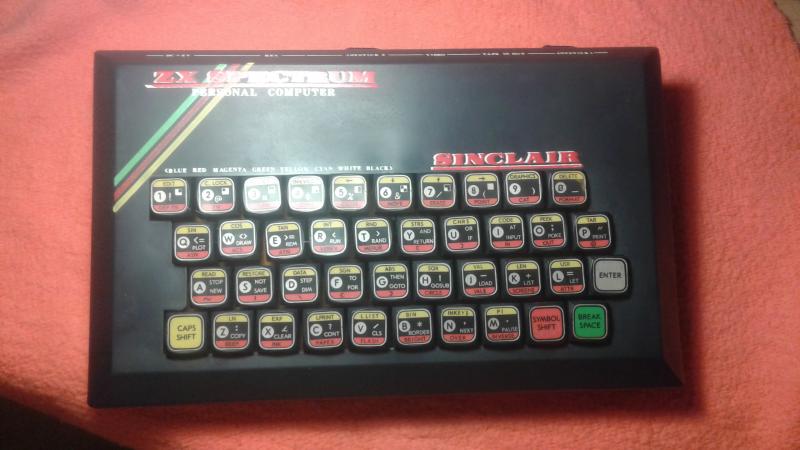

Здравствуйте, наконец-то приобрел себе долгожданный спектрум. Я его идентифицировал как "Ленинград-1".
Вложение 62568
Состояние, на вид идеальное, но при включении чуда не произошло, не заработал :( При подключении такая ерунда: https://youtu.be/xlUByRKBfdU
Нет синхроницации, строки "(c) Sinclair Research Ltd" не видно, курсора нет, при нажатии на клавиши - тишина.
Подключал через композитный вход телевизора и tv-тюнера - результат на видео, пробовал через SCART, но получил только серый экран.
Может кто подскажет на что похожи симптомы? Память, проц, кварц? В какую сторону копать?

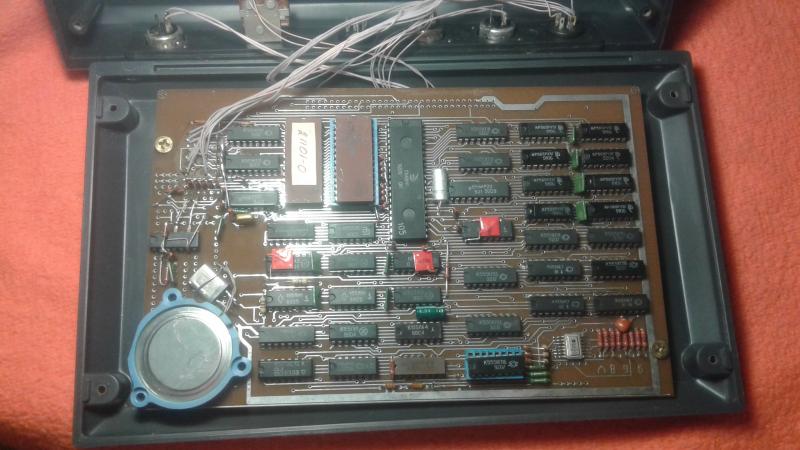

Плата такая:
Вложение 62567

Видео не доступно.
Какой БП ?
При подключении откуда бралась синхра , чем то смотрели (осцил/пробник) есть нет ?

БП - ATX 350Вт, выдает 5,1В, пробовал импульсник от мобильника 1,2А - выдает 5,2В., результат тот-же. На плате выходы R G B V и земля подписаны, соответственно брал V - на центральную жилу тюльпана, ну и массу. На выходе "Видео" напряжение около 2,5В. Осциллографа к сожалению нет.

Попробовать для начала подать одну синхру через резистор 75-300 ом и конденсатор 1-10мкф , подключая к выв 6 D11 или выв 4 D11
Судя по видео синхра есть не не в той полярности.

Извиняюсь за глупый вопрос, я правильно понял, что конденсатор и резистор должны подключаться последовательно в разрыв видео, конденсатор плюсом к спектруму, а минусом к D11?

Aleksey,

http://s009.radikal.ru/i307/1710/26/180348df8a50.png

При подключении на 6-ю ногу D11, изображение в точности такое как на видео, с 4-й ноги инверсное. Получается, что идет только синхра без видео сигнала?

- - - Добавлено - - -

Померил мультиметром уровни RAS - 1,3В, CAS - 1,7В, BORDER - 1,4В, SCREEN - 0,2В, FLASH - изменяется от 0 до 4В. Я так понимаю везде кроме FLASH логические нули. Уровни КС и СС примерно 3,5В.

Цитата:

---

Сообщение от Aleksey

с 4-й ноги инверсное

---

Прыгающее или нормальный растр ?

Прыгает.

Aleksey, Смотреть в сторону кварца/счетчиков , но тестером тут не обойтись.
Кварц на какую частоту стоит ?

Кварц 14 мГц.
Заказал из Китая логический пробник, но чувствую тут он тоже мало поможет ((. В любом случае спасибо за наводку, буду копать дальше.

Aleksey, судя по видео строчная и кадровая есть , но так как подача просто синхры не дает четкого растра ,то значит частоты возможно неверны. Осциллограф бы раздобыть.

Aleksey, купите себе анализатор , стоит копейки ,но для вашего ремонта самое оно -https://ru.aliexpress.com/item/Free-...5-a1a1190e0354

- - - Добавлено - - -

PS вечером кину скрин как на нем выгладит синхра.

Спасибо большое за подсказку по поводу анализатора, буду заказывать.

Aleksey, можете его поискать и у себя в городе ,в наличии. У нас их продают на три доллара дороже ,но ждать не надо.

- - - Добавлено - - -

Это хорошо работающий китайский клон - saleae logic , в софте есть анализатор разных протоколов , более менее нормально времянки показывает.

Здравствуйте!
На сколько я заметил ТВ ЖК? У меня без схем привязок к уровню черного и уменьшении длит. строчного синхроимпульса ЖК телик сигнал спектрума не видел. Спектрум был на тот момено уже исправны и проверенный на старос стеклянном советском ТВ. Советую почитать статьи Прусака на его сайте по доработкам.

- - - Добавлено - - -

По поводу инвентаря, там же на сайте есть схемы лог. пробников. Сам автор говорит, что в 99 случаях можно с помошью его комп починить. Спаять не долго.

Цитата:

---

Сообщение от MMV

У меня без схем привязок к уровню черного и уменьшении длит. строчного синхроимпульса ЖК телик сигнал спектрума не видел.

---

У ТС не просматривается на растре ни надпись ни шахматка , тут до привязки...

Цитата:

---

Сообщение от MMV

Здравствуйте!
На сколько я заметил ТВ ЖК? У меня без схем привязок к уровню черного и уменьшении длит. строчного синхроимпульса ЖК телик сигнал спектрума не видел. Спектрум был на тот момено уже исправны и проверенный на старос стеклянном советском ТВ. Советую почитать статьи Прусака на его сайте по доработкам.

- - - Добавлено - - -

По поводу инвентаря, там же на сайте есть схемы лог. пробников. Сам автор говорит, что в 99 случаях можно с помошью его комп починить. Спаять не долго.

---

Я пробовал подключать еще к двум разным ТВ с ЭЛТ, результат тот-же. И да, ЖК ТВ сигнал вообще не видит, на видео спек подключен к ТВ тюнеру в компе.
Логический пробник уже заказал, еще анализатор прикуплю и буду смотреть "вооруженным глазом".

Насколько я заметил на видео сигнал какой-то со спека идет, видно черную рамку, нет синхронизации. Ну или это баг самого тюнера. ИМХО если комп предполагается в дальнейшем юзать с импортными ТВ или тюнерами дорабатывать все равно нужно. Чинить пациента с кривым видеовыходом, опираясь на данные приборов оч сложно. Хотя возможно данный экземпляр лишен многообсуждаемах недостатков, с виду обычный ленин.

Здравствуйте форумчане, пришел наконец-то анализатор с алиэкспресс. Вот что имеем в итоге:
Сигнал с 6-й ноги D1:
Вложение 63466
Частота скачет.
Сигнал с 6-й ноги процессора:
Вложение 63465
Тоже частота скачет 3,429 - 4 мГц

Правильно ли я понимаю, что генератор работает не правильно? Или это нормально?

Вот так выглядит строчный синхроимпульс:
Вложение 63467

Так кадровый:
Вложение 63468

Может есть какие мысли по данному поводу?

Сколько можно говорить: нельзя смотреть частоты выше 1МГц на USB анализаторе! Только со встроенной памятью и частотой 100МГц.

Сдается мне, что с синхрой все нормально, возможно нужно делать доработку и привязку к уровню черного, или подключать через конвертер. Что интересно, на выходе V (видео) только смесь синхро импульсов без видео сигнала и при подключении через RCA виден только белый экран, но если подключить через RCA любой из сигналов R, G или B, то виден "матрас".
Кстати может кто знает как правильно Ленинград через RCA подключать, только V на штырь или V,R,G,B в кучу скручивать?

Цитата:

---

Сообщение от Aleksey

как правильно Ленинград через RCA подключать

---

смешение уже должно быть на плате

Уважаемые гуру, подскажите пожалуйста, если на информационном выходе (нога №14) одной из микросхем памяти 565РУ5 отсутствует сигнал, в то время, как на остальных 7-и микросхемах сигнал имеется, может ли это свидетельствовать о неисправности именно этой микросхемы?

Цитата:

---

Сообщение от Aleksey

нога №14

---

Для начала нужно ножку подвесить в воздухе и посмотреть на ней сигнал. Т.е. нужно убедиться, что выход РУ5-ой "не коротит" вход других микросхем к ней подключенных.

Еще подскажите, в схеме Ленинграда применяются РУ5 с буквенным индексом "Г", но найти я смог только с индексами "Б" и "В", какие из этих лучше использовать, чтобы было меньше глюков? Судя по даташиту ближе всего РУ5 с индексом "В".

Aleksey, ставьте любые.

После замены РУ5, у которой на выходе не было сигнала, компьютер заработал. Осталось разобраться с видеовыходом. У данной модели почему-то на выходе V только смесь синхроимпульсов, если снимать видео с R, G или B, то появляется картинка, причем с сигналами синхронизации. Единственное что, при подключении к тв тюнеру слетает синхронизация
Вложение 63692

осталось сделать доработку видео выхода и привязку к уровню черного.
