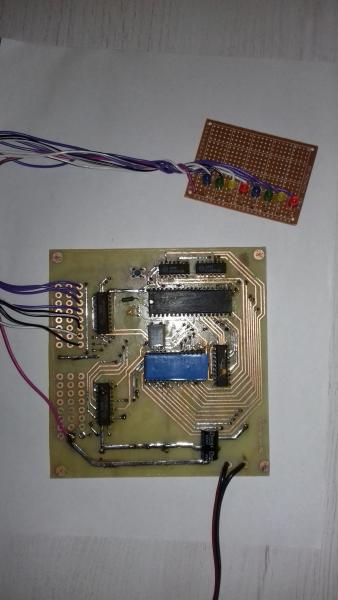

Забабахал ретро-плату "Новогодний 1816ВЕ35" )
Буду использовать его для управления гирляндами (сломанных накопилось)
Всё по канону: самодельная печатка и полностью незнакомый мне ассемблер. 64 байта памяти + флешка внешняя на 64 К (другой нет) :)
Вложение 63521
Признаки жизни уже есть:) Написал первую для него прогу размером в 9 байт:)
А кто что делал на этом 1816ВЕ35 вообще?
Когда то пытался что то изобразить :)Цитата:
Сообщение от SfS
http://zx-pk.ru/threads/25682-samode...l=1#post887010
http://zx-pk.ru/threads/25682-samode...l=1#post917938
В ВЕ35 жестокие ограничения. ОЗУ 64 байта. ПЗУ два банка по 2К. Тем и интереснее)
В своё время хотел написать ассемблер под сабж для Орион-128, даже что-то начал ваять, но жизнь заставила забросить тот проект, увы. Может как-нибудь вернусь к нему..
Моё. В 2000 году - http://ptk-servis.ru/%D0%A0%D0%B0%D0...C%202000-04/25Цитата:
Сообщение от SfS
http://radioliga.by/RL_2000/rl-2000-04.htm
В ВЕ48 влезали часы, будильник и таймер. С внешней ПЗУ - Сколько то там будильников по дням неделию Часы с коррекцией точности хода.
Есть рабочие версии кросс-ассемблеров, работающих в среде CP/M-80 для контроллеров семейства MSC-48 и MSC-51.Цитата:
Сообщение от Denn
В общем, бегущие огни (пока на светодиодах) - работают.
По сравнению с этим 580 - конфетка, а Z80 вообще рай :)
Особенно клевая головоломка - это длинные таблицы:)
На таких надо студентов учить. Они потом вообще всё знать и понимать будут. Ну.. не все, конечно. Те, кто выживут:)
Сейчас хочу сделать выбор скорости и одного из 8 алгоритмов. Дальше силовая часть на симисторах - и всё:) Новый год!)
Ну для бегущих огней 51-й самое то :)Цитата:
Сообщение от SfS
Я на КР1816ВЕ35 делал 24х канальные бегущие огни в нашу "Усадьбу" года 3 назад. Там ковбой стрелял пулькой, вот полет пульки и программировал. :) Просто их было много и делать было нечего. ;)
Мои эксперименты с КР1816ВЕ31...
https://uploads.tapatalk-cdn.com/201...242321e8af.jpg
А что там делает такой большой дроссель?Цитата:
Сообщение от alx32
Это, похоже, преобразователь на MC34063.
Ну ВЕ31 - это совсем не то же самое, что ВЕ35. У меня дроссель на МГТФ
https://habrastorage.org/files/728/a...c416b738e6.JPG
Дроссель это преобразователь из +18В (вход) в ±5В, -5В для COM порта.
А разве ВЕ35 это не MCS-51?
А, точно, это MCS-48...
Поэтому учить на них студентов это 99,9% гарантированно отбить всякое желание изучать микроконтроллеры :D
0,1% оставим на "мазохистов которым делать нечего" :)
Зато эти 0.1% будут спецами, а не жабабыдлокодерами с растопыренными пальцами и непониманием того, чем отличается бит от байта и что такое адрес памяти:)Цитата:
Сообщение от TomaTLAB
Если это ко мне, то да, я знаю. Но в этом то и прикол. :)Цитата:
Сообщение от Tronix
Это ко мне. :)Цитата:
Сообщение от HardWareMan
У кого был опыт чтения прошивок с ве48 или их импортных аналогов?
было пару раз, воткнул в программатор и прочитал. у них даже защита в оригинале не предусмотрена.Цитата:
Сообщение от max232cpe
программатор был турбо-3 с переходником соответствующим.
У меня ток свежие программаторы там минимум это 89c51
тогда как вариант - брать даташит и ардуинить. там самое сложное - сделать источник высокого напряжения и ключи.Цитата:
Сообщение от max232cpe
Вот может быть будет интересно - https://www.mattmillman.com/projects...rammer-reader/Цитата:
Сообщение от max232cpe
На работе списали в мусор по рошейсвию сроков хранения большое количество ве35 и ве39 (и ещё вагон рассыпухи)
Думаю как их к делу пристроить... (Для начала хотябы клавиатуру собрать PS\2)
Ищу примеры, думал для начала считать с нескольких контролёров от старых клавиатур прошивку и по капатся в ней.
Цитата:
Сообщение от max232cpe
Погляди, может поможет - https://disk.yandex.ru/d/-InzWuUueUsUKQ
Давно как то скачивал, думал тоже приладить, но руки так и не дошли. Может у тебя быстрее выйдет.
Ну для 1816ве35 и 1816ве39 программатор подойдет пожалуй любой (только надо выбрать правильную электрически перепрограммируемую ппзу. Через его же сокет можно и ICE воткнуть, чтобы 100 раз ППЗУ в процессе отладки не перепрошивать).
А вот на что способны представители этой архитектуры...на многое. Даже популярнейшие в свое время игровые приставки делали на 8048 G7000-Odissey2. Наверное можно "по мотивам" на современной элементной базе нечто подобное смастерить. Здесь можно скачать эмулятор под Windows и в комплекте с ним кросс-ассемблер, дизассемблер и примеры. Вот только ROMs-ы вроде где-то в других местах скачивал.
Если сделать i2c на них - то можно кучу датчиков к ним цеплять.
Сами микрухи кстати денег стоят в ЧИП и ДИП от 72 руб. при покупке 10 шт. а 1816ве39 как ни странно вне всякой логики чуть дешевле. У 8748 конечно выводов свободных больше, но это решается более сложной платой и несколькими дополнительными чипами.
Для ве35 и ве39 прикупил at28c16 у ней вроде как 100к циклов перезаписи и обошлись с китая по 48р за шт. Отработанные прошвки буду в рф5 заливать так как их тоже досталось много.Цитата:
Сообщение от andrews
- - - Добавлено - - -
Накидал пару плат копию от мс7004 с некоторыми доработками и небольшую для тестов.
https://sun9-28.userapi.com/impg/EtK...e63&type=album
https://sun9-4.userapi.com/impg/Q38F...660&type=album
Схему тоже потом не забудь приложить, интересно.Цитата:
Сообщение от max232cpe
мс7004
https://sun9-10.userapi.com/impg/ruN...92c&type=album
Маленькая плата
https://sun9-2.userapi.com/impg/Msd8...173&type=album
- - - Добавлено - - -
С мс7004 встала одна прпоблема это замена ёмкостных кнопок на механику типа ЧЕРИ.
Точнее изменение прошивки или схемы для работы с механикой.
А "маленькая плата" как себя будет проявлять? Ни светодиода нет, ни кнопочки, ни пьезопищалки. Можно конечно на юзверя сгрузить - пусть сам к портам цепляет что хочет и как хочет(китайцы так и делают, но если по-русски делать - то лучше кнопочку и светодиодик на плату поставить, а отключать, если они не нужны, можно и через перемычку)
Если она задумывается как для тестирования чипов 1816, то для сокета с зажимом вроде отверстия нужны большие? И потом под какой шаг 40н посадочное место? at28c16 под 2.54мм а К1816 под 2.50мм а для этого шага вроде сокета с зажимом на 40н сейчас негде взять? А если поставить обычные, то надо чтобы удобно было с помощью маленькой отвертки помогать извлекать(чтобы конденсаторов электролит. и прочего выступающего над платой под отвертку не попадалось)
Для простейших видеоигр а-ля 1972г.(Odissey I) достаточно формировать три квадратные площадки на экране и одну вертикальную линию. Ну или посмотреть в сторону современных китайских жки графических экранов с интерфейсами i2c(если его на 1816ве35/39 можно реализовать)
Кстати, может даст кто-нибудь ссылку на схему для формирования на vga экране квадрата в n пикселей на произвольной строке и в произвольной позиции строки? Если произвольным цветом еще лучше(хотя это усложнит схему)
Мелкую плату делал для себя а не на продужу, как мне удобней, для мк там 2 комплекта отверстий с шагом 2.5мм и 2.54мм, остальные под 2.5мм 28с16 туда ставиться без вопросов. Также как цанговая панель с шагом 2.54мм.
Вот на барахолке есть наши 40 пиновые с нулевым усилем - https://zx-pk.com/forum/viewtopic.ph...=22144#p209970Цитата:
Сообщение от andrews
- - - Добавлено - - -
Я так понимаю у тебя и 589ИР12 тоже много :)Цитата:
Сообщение от max232cpe
Экономичнее было бы 555ИР22
Там несколько кг мс, в том числе примерно 270 комплектов ве39, ир12, рф5 в пластике.Цитата:
Сообщение от Mick
- - - Добавлено - - -
Также на просторах инета была найденна схема миди клавиатуры на 64 кнопки, первоисточник журнал РАДИО N11 93. Думаю при некоторой доработки и замене прошивки также можно приспособить для своих изделий.
http://sblive.abrbus.ru/MIDIKeyboard...oardIC8035.htm
Odissey I/II клон сделай. Точно найдутся желающие купить. Правда для Odissey II нужен 8245 чип или его симулякр на чем-то, а для
Odissey I самому видеоконтроллер сочинять( МК не видео вывода не потянет).
Ну или тестовую плату для КР1816ВЕ35/39 тоже быть может купят. Хотя бы потому что такой на рыночных просторах нет, а сами микрухи в ЧИП и ДИП есть, а под шаг 2.54 есть японские в алиэкспресс. Правда микросхемам уже более 40 лет. Хотя и 1816ве31/51 приблизительно столько же.
Сильно много добавлять не охото, в принципе можно мах232 с обвязкой и мах485 с обьвязкой, светодиод с кнопочкой тож канечно можно по 4 лишних отверстия всяго...Цитата:
Сообщение от andrews
тогда уж ch341a и поднимать i2c, или только кнопочку со светодиодом. Первую на прерывание, второй на порт. Если плата для тестирования КР1816ВЕ35/39 этого достаточно. Если для чего-то большего интересней ch341a и программный(или аппаратный) i2c. Если все же ставить мах232, то его надо сразу тестировать с внешним переходником на usb, имхо.Цитата:
Сообщение от max232cpe
В принципе в платку 50х100мм должно влезть.Цитата:
Сообщение от andrews
ну разве что в обвязку еще добавится кр580вв51 с генератором, ибо в ве35/39 последовательного интерфейса нет.Цитата:
Сообщение от max232cpe
В клавиатуре мс7004 его реализовали, не вижу проблем скопировать от туда
