Собственно вся проблема на фото (кликабельны).
Плата только что собрана.
Где что подправить ? Кажется мне что нужно где то подобрать резисторы-конденсаторы. Но где ? Гуру выручайте...
https://pic.maxiol.com/thumbs/155556...0418085844.jpg
https://pic.maxiol.com/thumbs/155556...0418094656.jpg
https://pic.maxiol.com/thumbs/155556...0418094707.jpg
Пентагон исторический или новодельный? Какой вариант, если новодельный?
Собран по этим материалам:Цитата:
Сообщение от krotan
http://micklab.ru/ZX%20Spectrum/Pentagon128.htm
Так что скорее исторический с исправлениями и новой платой.
Бесперспективно.Цитата:
Сообщение от Andreyanov
Подбирать надо монитор с кратным развёртке разрешением

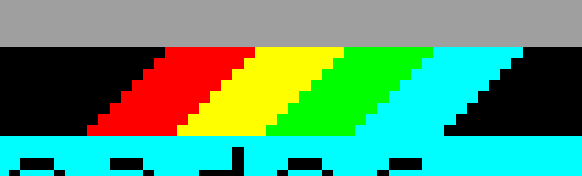

/Вложение 68807
Вроде известная проблема. Но на фото и пикселы точно разной ширины, надо и с другим монитором потестить, как выше пишут.
Спасибо откликнувшимся. Вы оказались правы. Проблема в мониторе, частично удалось устранить точной подстройкой частоты на мониторе. Но не полностью.
https://pic.maxiol.com/thumbs/155565...0419091547.jpg
Andreyanov, https://zx-pk.ru/threads/27114-verti...ya-kak-to.html
- - - Добавлено - - -
https://zx-pk.ru/threads/27761-quot-...o-nachale.html
Ну что вроде проблема решена на 99%:v2_dizzy_roll:
Всем спасибо!
JV-Soft Вам респект :v2_dizzy_vodka2:
Емкость 220p (сигнал K12) между землей и 14 выводами D46, D47 улучшило ИЗО.
Но тут ещё и моя не внимательность опять подвела....
А дело вот в чем: подключив комп через GBS8200 увидел вот такую вполне приличную картинку:
https://pic.maxiol.com/thumbs/155566...0419112749.jpg
Но вопрос в том что я не хочу использовать конвертер, и смутило меня отсутствие разности яркости меню и paper при подключении на прямую (монитор ЖК Multi Sync).
Добавление резисторов 100 Ом по выходам на монитор позволило получить норм картинку:
https://pic.maxiol.com/thumbs/155566...0419122321.jpg\
Осталось только геометрию на монике настроить.
Вот как то так... Кстати монитор NEC Multi Sync LCD1550M отлично держит наши частоты.
Andreyanov, что бы не было мелкой ряби , прямо на разъем по +5в припаяй дроссель (из любого БП AT/ATX) , а на плате пентагона поставить конденсатор порядка 2200 мкф сразу между входами питания.
https://s48.radikal.ru/i122/1709/4c/21dfc0c0be1bt.jpg
JV-Soft, блок питания качественный, импульсный с хорошими емкостями и дросселем на выходе. Но все равно спасибо за совет. Ряби как таковой нет, это скорее камера телефона дает такой эффект +освещение. Специально попробовал запитать от лабораторного трансформаторного, разницы в изо не заметил.
Не совсем пентагон, но... грм ) При подключении по ргб к элт-телевизору картинка плавает:
https://youtu.be/sAIeacBaQtw
Такое ощущение, что размер по вертикали слегка плавает. С другим элт-телевизором такого не наблюдается. Куда копать? :(
вобще очень похоже на плохую фильтрацию в блоке питания.Цитата:
Сообщение от ZX_NOVOSIB
...или - а сам блок питания часом не рядом с телевизором? отодвинуть подальше? (такое бывает из-за магнитной наводки с трансформатора. именно на ЭЛТ)
