Ленинград 1 проблема с кадровой частотой

всем привет - спаял такую плату, ето не 2010 и не 2012, скорее похож на оригинал со http://sblive.narod.ru/
подключаю по чб видео, синхру беру с V там же где ргб, от классической схемы детали отличаются только тем что резисторы в паре с диодом не по 680 ом, а по 3Ком - как в схеме на сайте
картинка есть, но скачут кадры (см видео)
на видео появляются иногда цвета - не обращайте внимания, так телек чудит, когда ему не нравится сигнал
вот видео https://www.youtube.com/watch?v=wBvq8RRkWx0
сост. поможите с картинкой. та элт телике вообще картинки нет, точнее есть но черная на черном, еле видно. но она не нужна на элт

забегая вперед, на счетчике д6 нога 11 брошена на землю через 200пф - результата никакого (разве что иногда картинка становится инверсной, т.е. черный екран и белые полосы)
кварц на 14мгц
все как в схеме на сайте (кроме трех резиторов, зачем они стали по 3К я не знаю)
поможити!

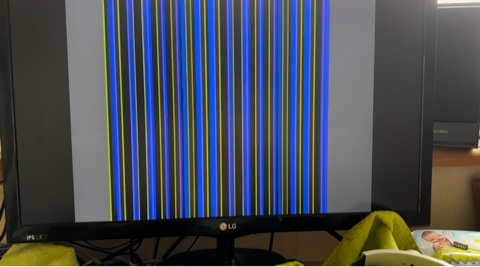

Вложение 77308
Вложение 77307
Вложение 77309

Если плата копия оригинала, то придётся выдирать ИЕ7 рядом с НТ-шкой, под ней некоторые ноги соединены неправильно на землю (или питание?), их нужно отрезать, и соединить подругому...

А инверсия цвета - это отсутствие строчного гасящего импульса...
И вот во что превращается Ленинград, после всех доработок...
https://uploads.tapatalk-cdn.com/202...40f0d5e0f5.jpg

Цитата:

---

Сообщение от alx32

ИЕ7 рядом с НТ-шкой, под ней некоторые ноги соединены неправильно на землю (или питание?), их нужно отрезать, и соединить подругому...

---

а есть инфа как и что проверить или соединить? лучше чтобы на монтажке сразу
плата с сблайв, там вроде сказано что все ошибки исправлены - ну самая распространенная плата, designed by Mick 2017

Ноги 1,9,14,15 счётчика D4 должны быть на земле, 10 нога на 5в, на 11-й ноге - конденсатор 220пФ.

Все 4 выводы ИЕ7 (если используется КМОП серия 74НС(Т)193) нужно подключить к +5в, иначе может быть бяка в делении частоты (у меня D3 стоит такая).

Цитата:

---

Сообщение от alx32

Ноги 1,9,14,15 счётчика D4 должны быть на земле, 10 нога на 5в, на 11-й ноге - конденсатор 220пФ.

Все 4 выводы ИЕ7 (если используется КМОП серия 74НС(Т)193) нужно подключить к +5в, иначе может быть бяка в делении частоты (у меня D3 стоит такая).

---

спасибо покурю схему по D4, но в данный момент на плате они не так заведены
у меня они все 555ие17 - в таком случае надо подключать7?

пока разбираемся я руками обильно потрогал включенную плату - нашел источник бед - D8 - если его трогать, то картинка либо улучшается до нормальной, либо ломается и пропадает
заменил - поставил керамику - стало заметно получше
https://ibb.co/ckkkvCL

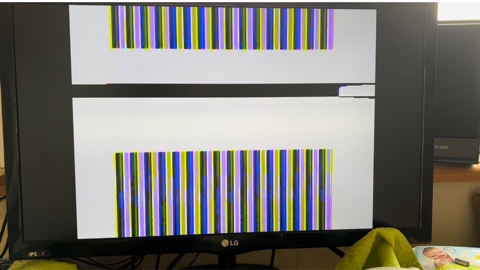

тем не менее по прежнему рандомно бывает нормальная картинка а то она инвертируется вот так

https://ibb.co/1Kv3bZr

- - - Добавлено - - -

вообще мне кажется у меня идеальный матрас (но ето не точно) и если вставить пзу - то всё полетит
но вот картинка прыгает и инвертится - ето не круто
***подебил, уря!
D12, D4 и D6 надо украсить конденсаторами, вот так
https://ibb.co/VjddQQm
после чего картинка как в учебнике!
остается одно - почему она рандомно инвертится - думаю ето не из за платки, а телек сигналу не рад, надо липо порч геренатор делать либо привязку к черному как у zx80 оригинального, да.

Цитата:

---

Сообщение от alx32

это отсутствие строчного гасящего импульса...

---

а как его зовут на схеме - BS?

Посмотрите все доработки здесь https://www.cxemateka.ru/ru/building...3_8910_ym2149f,
а так же на http://zxbyte.ru/leningrad.htm, и тут http://zxbyte.ru/leningrad_video_out.htm

Цитата:

---

Сообщение от alx32

Если плата копия оригинала, то придётся выдирать ИЕ7 рядом с НТ-шкой, под ней некоторые ноги соединены неправильно на землю (или питание?), их нужно отрезать, и соединить подругому...

А инверсия цвета - это отсутствие строчного гасящего импульса...
И вот во что превращается Ленинград, после всех доработок...
https://uploads.tapatalk-cdn.com/202...40f0d5e0f5.jpg

---

ну что вы его пугаете ))
https://i.ibb.co/yQgxW8h/256-2.jpg
не так уж и страшно, когда в альтеру запихиваешь ))

Кстати, о доработке по "Прусаку" с http://zxbyte.ru/leningrad_video_out.htm. Столько лет доработку делают все, но я не припомню, чтоб кто-то заикнулся, что одна микросхема там тупо лишняя. Мало того, так ее введение еще и вредно - резать кучу дорог, чтоб повторить то, что уже есть на плате. Речь о дополнительной ЛА1 (ну или ЛА2, но это вообще извращение). Смотрим внимательно на схему доработки (по 2му варианту), и видим, что элемент DD'''.1 (ЛА1) имеет один из входов подтянутым к +5В, что делает из него 3И-НЕ...который у нас уже есть на плате. Мало того, что он есть, так 3 из 4х сигналов в него уже заведены как надо, на практике нужно только отрезать от вывода 10 ЛА4 сигнал Н7 и подать туда инверсный Н5. Оставшаяся часть доработки остается в силе. Но это все равно минус 1 микросхема (из 3х) и значительно меньше уродования платы.

Цитата:

---

Сообщение от OldSpeccer

Кстати, о доработке по "Прусаку" с http://zxbyte.ru/leningrad_video_out.htm. Столько лет доработку делают все, но я не припомню, чтоб кто-то заикнулся, что одна микросхема там тупо лишняя. Мало того, так ее введение еще и вредно - резать кучу дорог, чтоб повторить то, что уже есть на плате. Речь о дополнительной ЛА1 (ну или ЛА2, но это вообще извращение). Смотрим внимательно на схему доработки (по 2му варианту), и видим, что элемент DD'''.1 (ЛА1) имеет один из входов подтянутым к +5В, что делает из него 3И-НЕ...который у нас уже есть на плате. Мало того, что он есть, так 3 из 4х сигналов в него уже заведены как надо, на практике нужно только отрезать от вывода 10 ЛА4 сигнал Н7 и подать туда инверсный Н5. Оставшаяся часть доработки остается в силе. Но это все равно минус 1 микросхема (из 3х) и значительно меньше уродования платы.

---

ну тогда добавьте что и в коррекции черного лучше взять смесь H3 и H4 а не H5 (тогда на новых широкоэкранных телеках не будет черной полосы до бордера)
ну и длину сси проще двумя диодами и резисторами поправить (без использования мс)...

Цитата:

---

Сообщение от ВитГо

ну тогда добавьте что и в коррекции черного лучше взять смесь H3 и H4 а не H5 (тогда на новых широкоэкранных телеках не будет черной полосы до бордера)
ну и длину сси проще двумя диодами и резисторами поправить (без использования мс)...

---

Поторопился нашел, ответ в другой теме.
