Сборка Ленинграда Два

Всем привет,
Решил воплотить свою детскую мечту собрать комп.
Купил набор https://kit8bit.ru/zx-spectrum/lenin...-spectrum.html
Там плата (Designed by Mick 2016)

Синхроимпульсы есть, но картинка неустоичивая. Подключаю к телеку в композитный вход.

Вложение 77617

Выход 11 сигнал SI ножки DD5 выглдят вроде как вполне приличные.
Вложение 77618

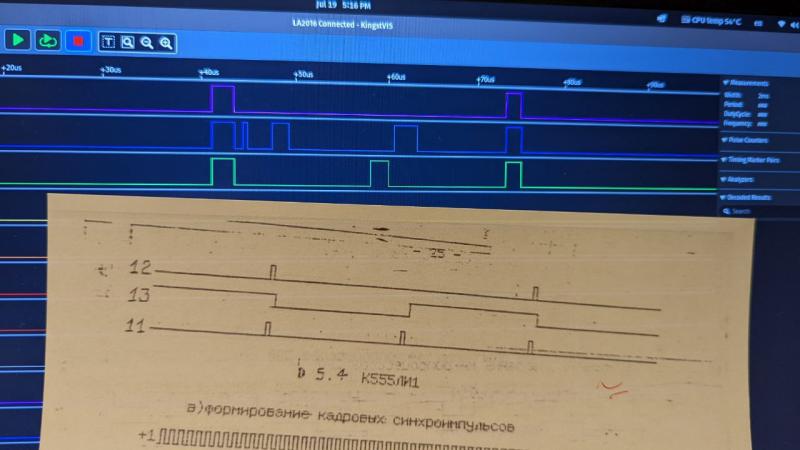

Делители частоты делят как надо ( 7MHz, 3.5MHz, 1.75MHz, 875Khz, 437,5 Khz)
Эпюры сигналов соответсвуют


Подскажите комрады куда копать? Есть подозрение что если наити советский ТВ, то картинка встанет на место )

Это без проца ,озу и пзу?

- - - Добавлено - - -

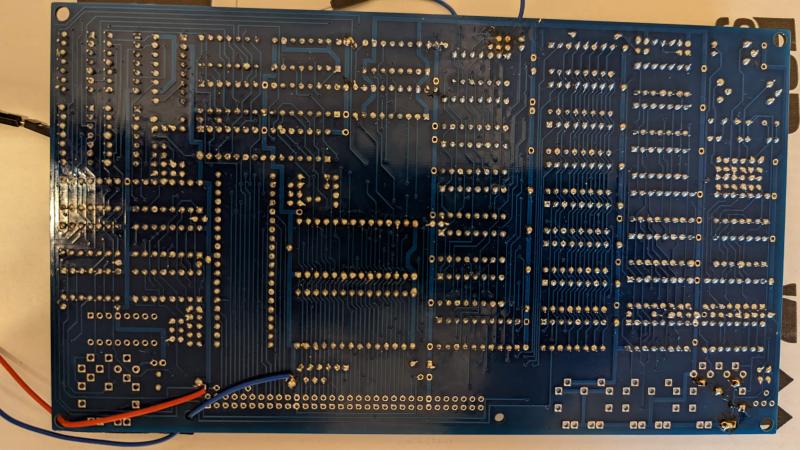

фото платы , в холрошем разрешении , с двух сторо
н

Здраствуите Зайцев,

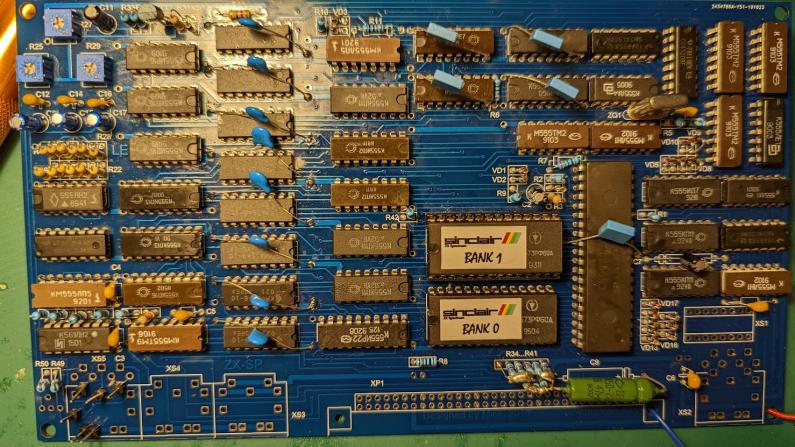

Вот платка.

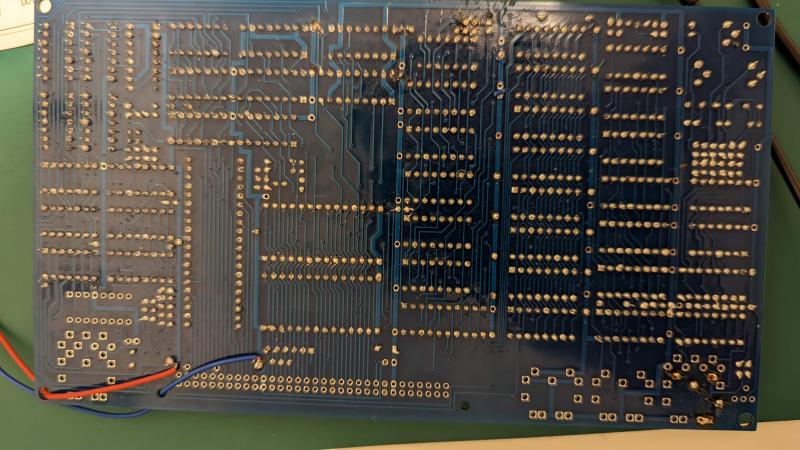

Спасибо что ответили!Вложение 77630Вложение 77631
Вложение 77632Вложение 77633

Что сегодня удолось выяснить:
На выходе DD12.1 нога 3 амлитуда сигнала втрое меньше чем на аналогичных выходах 8 и 6
На входе нормальный уровень.
Сегодня буду менять К555ЛП5 на SN74LS86N
Возможно хоть квадрат на экране получится сделать.

Впаял память и проц. Когда увидел на экране видиосигнал, думал все работает :(
А уже потом телек нашел и подключил. ( В доме телека не было ...)
Это сейчас ясно что сделал я это скажем рановато...


Купил еще вот такой деваис в надежде на дружбу телека и Ленинграда два.
https://www.amazon.com/TAIPOXUN-Conv...s%2C263&sr=8-3

vair, Вас просили выложить фотки в хорошем качестве. По этим ничего не видать.
Вот как это надо сделать - https://zx-pk.ru/threads/32687-kak-r...na-forume.html

gdv2002,
Залил на Красноярский хостинг:

https://pic.maxiol.com/thumbs2/16584...2209161253.jpg

https://pic.maxiol.com/thumbs2/16584...2209165265.jpg

Блин, как же я так....
Короче умудрился спалить выход Q2 на DD7 (это который счетчик )

Это что должно быть
https://pic.maxiol.com/thumbs2/16585...tfrom20220.png

Это что стало:
https://pic.maxiol.com/thumbs2/16585...955073.d41.png

Грустно, после 4 дней прогресс отрицательный :(
Теперь даже синхры нету...
Закажу SN74LS193 +память+ проц на всяк случай...

Чем определил что счетчик дохлый? Может банальный непропай или сопля?

Цитата:

---

Сообщение от Зайцев

Чем определил что счетчик дохлый? Может банальный непропай или сопля?

---

Анализатор\Осциллограф.
Снимал напрямую с ноги
Через неделю придет замена.

- - - Добавлено - - -

Народ подскажите
Ишу матрицу схему на Ленинград.
Нашел на какой то клон спектрума (см внизу)
по XS1 есть вопрос: с 5 по 12 все понятно. Это соответствует разъемму J2
но в схеме Ленинграда отсутствует KD5 ( стрелка влево\вправо\вверх\вних)? Их там нет?


https://revspace.nl/images/b/b5/Rhococo_keyboard.png

- - - Добавлено - - -

В инете нашел картинку компа, стрелок там нет.

https://media2.24aul.ru/imgs/eaaad1a...1-17768534.jpg

Нарисовал схемку клавиатуры в Kicad.

Вложение 77650

vair, Отдельные кнопки со стрелками используются для игр, на 2-й клавиатуре это кнопки 5, 6, 7 и 8. Обратите внимание, что на кнопках нанесены до 6-ти символов. При определенных комбинациях кнопка имеет 6 функциональных возможностей.

andreysur,
Спасибо, буду заказывать платку с кнопками какими нить модными.

Вопрос знатокам:
В всех схемах Ленинграда на диодной логиге (&) отсутствуют пул ап резисторы. Это так задумано было?
https://pic.maxiol.com/thumbs2/16598...tfrom20220.png
У меня сигналы проподали после VD3 \VD4 и VD1\VD2 пока туда резстор не поставил

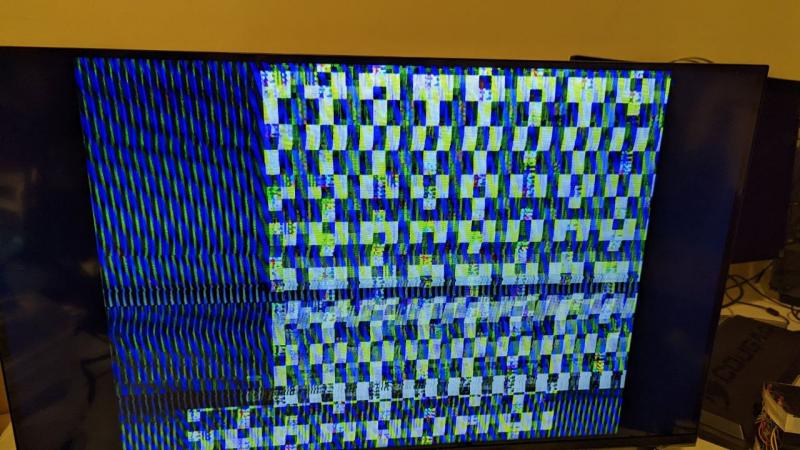

На данный момент добралься до вот такого результата:

https://vimeo.com/737293722

как я понимаю нужно проверить память, адресацию (как проверять то :) ) , сам проц (купил запасной, нужно поставить панельку да проверить)
Может кто то умеет по видео определать где копать? :)

vair, Сначала надо получить матрас (см. ссылку)
https://zx-pk.ru/threads/11486-faq-z...on)/page4.html

Для проверки памяти надо записать тест для 48К моделей ZX Spectrum.
Еще ссылка - руководство по настройке Ленинграда 2 http://zxbyte.ru/leningrad2.htm

Сначала надо взять сто грамм изопропилового спирта и отмыть плату от флюса и залипух в виде микрокапель припоя. Зубной щеткой. Залипухи видно на выложенном фото . Потом просмотреть плату со стороны пайки под лупой.

Всем кто ответил - спасибо.
как оказалось из 20 корейских рушек которые были у меня "рабочих" оказалось ровно 8.
Из тех восьми "рабочих" два от нагрева до около 40-45 градусов начинают сбоить.
Проити тест удалось только после выявления рабочих микросхем памяти+ установки вентилятора.


При монтаже использволся заземленый паяльник, браслет антистатический.
Теперь жду новую партию микросхем памяти, что бы уже затестить без вентилятора
Зато получил опыт в отбираний "правильных" микросхем памяти )
ps. Нигде больше не увидел проблем с теплочувстительной памятью тут на форуме...


Вложение 77785
