Аппарат на базе вм2
2 порта ввода вывода на базе вв55 и вв79, ком на базе вв51 и ви53, озу на 2х ру17, пзу на 2х 27c256.
Готовый контролёр или упрощенный пк на базе вм2.

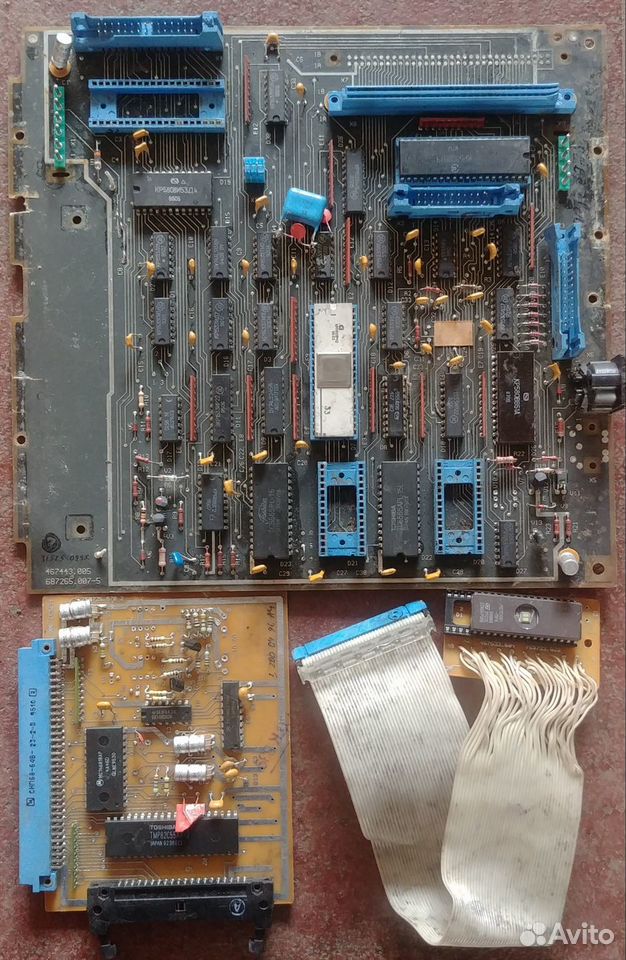

Фото не моё с авито
https://60.img.avito.st/image/1/1.BX...EeRAfpo-25HY6w
У кого есть схемы поделитесь???
так же интересны схемы такого же контроллера, но дугой модификации - на 1801ВМ1.
Есть какие то данные на него? название или хотя бы фото?Цитата:
Сообщение от ra3qdp
варианты ОКА 500 :
https://cloud.mail.ru/public/rC2s/diXD5iWZ4
(возможно, названия отличаются цифрой после ОКА 500).
Вот тут есть фото на ВМ1 - https://zx-pk.ru/threads/6220-chto-e...=1#post1186975
ПЗУ от них никто не читал?
Ещё бы схему от неё найти хоть какую то, тот экземпляр что на фото уже без пзу продают к сожалениюЦитата:
Сообщение от Radon17
- - - Добавлено - - -
Судя по фото там 2 ком порта реализованы у тех аппаратов что на вм1
не вижу второй ВВ51.
Качество конечно никакое но...
https://vid23.ru/wp-content/uploads/...-1-rotated.jpg
Это от ЧПУ
Разжился платой, даже пзу на месте, но на них нет наклеек и возможно они будут пустые на выходных прочитаю их выложу прошивку.
https://cdn.discordapp.com/attachmen...cc9e49f6cbd25&
https://cdn.discordapp.com/attachmen...864f4eb9c1c96&
Не будет ли у Вас возможности зарисовать цепи по выборке СОЗУ\ППЗУ - для определения конфы АП ?Цитата:
Сообщение от max232cpe
Плату отмою от грязи и в распай для перерисовки схемы так как родных бумаг на неё не нашлось, ней почти всем мс серия 1533 и всего несколько 555.Цитата:
Сообщение от MM
Как схему отрисую выложу сюда. После отмывки выложу список мс которые использованы на плате.
Не забудь выложить потом скан платы, да и содержимое ПЗУ-х не помешало бы для истории.Цитата:
Сообщение от max232cpe
Как я понял, ты на авито плату купил, видел там похожую.
Если пзу считаются выложу, да на авито там их несколько продавали.Цитата:
Сообщение от Mick
- - - Добавлено - - -
Плата 4х слойная внутри земля и питание дорожки снаружи.
Ну кто бы сомневался. :)Цитата:
Сообщение от max232cpe
Если только питание внутри, то это не сильно страшно. Вот если там слои с дорожками, то это уже плохо.
В любом случае от скана чистой платы не отказался бы. :)
Список применяемых мс на плате с процессором вм2
D1 к555ли1
D2 кр1533лл1
D3 кр1533тм2
D4 кр1533тм2
D5 кр1533ие10
D6 кр1533лн1
D7 км1801вм2
D8 кр1533ап6
D9 кр1533ап6
D10 кр1533ир22
D11 кр1533ир22
D12 кр1533лн1
D13 кр1533лп17
D14 к555ла9
D15 кр1533ид7
D16 кр1533ид7
D17 к554са3
D18 кр588вг2
D19 кр580ви53
D20 кс573рф8а
D21 кс573рф8а
D22 кр537ру17
D23 кр537ру17
D24 кр580вв79
D25 кр1533ид7
D26 кр580вв51а
D27 кр1533лн1
D28 кр1533ап5
D29 кр580вв55а
D30 кр1533кп15
имеется 6-ти ногая сборка под обозначением V10 и символами "-A F4"
Скорее всего оптопара.Цитата:
Сообщение от max232cpe
Содержимое пзу, файлы названы также как надпись на пзу сделанная краской
https://disk.yandex.ru/d/cwLTPCjnqRLMcA
Рассыпуха:
Кварц 8мгц
C1 25в 22мкф
C2 25в 22мкф
Все остальные конденсаторы 68н
C31 22п
C32 22п
C35 н15
C36 н15
C37 н15
V3 кт3107б
V4 кт3102ам
V11 кт3102ам
V12 кт3107б
V13 транзистор неустановленный или выпаян
резистивные сборки
E1- Е8 нр 1-4-9м2к2ж
Е9 нр 1-4-9м1к0ж
Е10 нр 1-4-9м33кк
Е11 - Е12 нр 1-4-9м2к2ж
Диоды\стабилитроны
V1 стекло белая и оранжевая полоса
V2 стекло белая и зеленая полоса
V3-V20 стекло 3 полосы черных одна широкая 2 тонких предположительно кд521 или аналог
Резисторы
R1 1k0
R2 1k0
R3 51k
R4 51r
R5 51r
R6 51r
R7 1k2
R8 10k
R9 470r
R10 510k
R11 j8 b7
R12 6k49
R13 fc0
R14 5.6k
R15 5.6k
R16 3r0
R17 1k0
R18 1k8
R19 1k0
R20 1k5
R21 390r
R22 100k
R23 33r
Перемычки
д13 13 нога на д4 8 нога
д30 5 нога на д4 2 нога
д4 5 нога на д7 29 нога, перемычка на сопротивление е3
