БП вашего спектрума

В связи с предстоящим моддингом встал вопрос выбора БП.
Поскольку питать требуется всего то плату и 3.5 дисковод, то особых требований к БП кроме его помпактности не предьявлялось.

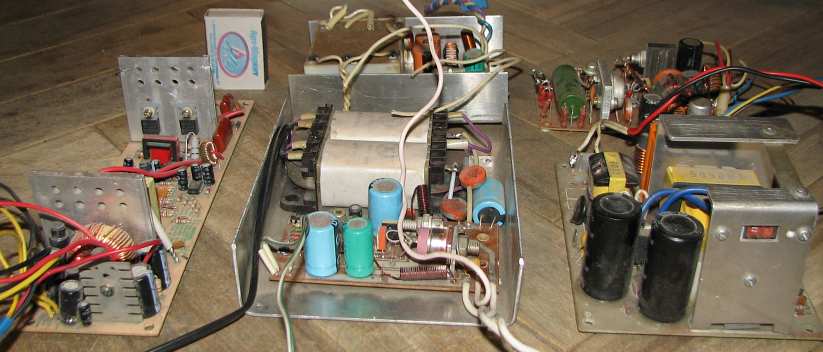

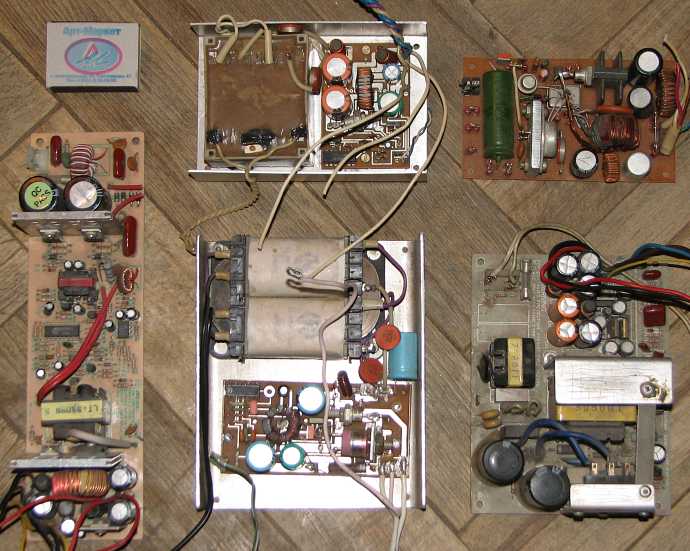

Вобщем покопавшись в спектрумовском чулане на свет извлек девайсы, которые вы можете видеть на фото. Все кроме последнего шли в комплекте с скорпионами. Все БП разные, что наводит на мысль об отсутсвие даже у 1 клона стандарта на БП. Спрашивается откуда брались все остальные схемы? Выдирались из каких то других девайсов или же разрабатывались и паялись в таких количествах?
Но тогда вопрос, нафига разрабатывать, если проще клонировать?
Я не сильно разбираюсь в железе поэтому все что могу сказать, это то что все скорповские БП в лучшем случае тянули плату и 2 дисковода.
А вот тот в правом нижнем углу, мне достался с КАЙ'ем, мега зверь!!
Тянет плату, 2 - 5.25, 1 - 3.5 и еще Ч/Б моник!!
Габариты у БП не очень оптимальные, но зато все обходятся пассивным охлаждением.

Не много не по теме... Никто не проводил маркетинговых исследований - нет ли в рознице AC/DC (на DIN рейку или обычных корпусных) 5V, >5A ? Желательно не дороже 20$
А то ATX слишком велик по размерам, да и не нужно ничего кроме +5V...

Цитата:

---

Сообщение от Error404

Не много не по теме... Никто не проводил маркетинговых исследований - нет ли в рознице AC/DC (на DIN рейку или обычных корпусных) 5V, >5A ? Желательно не дороже 20$
А то ATX слишком велик по размерам, да и не нужно ничего кроме +5V...

---

Чтоб компактный и на 5А (а это может быть только импульсник), в рознице не найдешь, а если найдешь, то будет значительно дороже 20у.е.

Цитата:

---

Сообщение от Error404

5V, >5A ? Желательно не дороже 20$

---

Например такие:

Код:

---

Промэлектроника  www.promelec.ru
------------------------------------------------------------
S-15-5  ! AC-DC, 15Вт, вход 170…264V AC, 47…63Гц,
        ! выход 5В/3A, рег. вых=±10%Uном, изоляция 1500V AC,
260 р.  ! в кожухе 99х97х35мм, -10…+60°С
------------------------------------------------------------
S-25-5  ! AC-DC, 25Вт, вход 85…264V AC, 47…63Гц /120…370В DC,
        ! выход 5В/5A, рег. вых=±10%Uном, изоляция 3000В AC,
432 р.  ! в кожухе 99х97х35мм, -10…+60°С
------------------------------------------------------------
S-40-5  ! AC-DC, 40Вт, вход 85…264V AC, 47…63Гц /120…370В DC,
        ! выход 5В/8A, рег. вых=±10%Uном, изоляция 3000В AC,
604 р.  ! в кожухе 129х98х38мм, -10…+60°С
------------------------------------------------------------
S-60-5  ! AC-DC, 60Вт, вход 85…264V AC, 47…63Гц /120…370В DC,
        ! выход 5В/12A, рег. вых=±10%Uном, изоляция 3000В AC,
560 р.  ! в кожухе 159х97х38мм, -10…+60°С
------------------------------------------------------------

---

Вот хороший БП, для тех у кого есть дисководы на 5.25" и требуется подключение HDD.
Там же в Промэлектронике:

Код:

---

------------------------------------------------------------
PT-45B  ! AC-DC, 43Вт, вход 85…264V AC, 47…440Гц /120…370В DC,
        ! выход1: +5В/0.4…5A, выход2: +12В/0.2…2.5A,
        ! выход3: -12В/0…0.5A, изоляция 4000V AC,
505 р.  ! открытая плата 127х76х30мм, -10…+60°С
------------------------------------------------------------

---

Цитата:

---

Сообщение от caro

Например такие:

Код:

---

Промэлектроника  www.promelec.ru
------------------------------------------------------------
S-15-5  ! AC-DC, 15Вт, вход 170…264V AC, 47…63Гц,
        ! выход 5В/3A, рег. вых=±10%Uном, изоляция 1500V AC,
260 р.  ! в кожухе 99х97х35мм, -10…+60°С
------------------------------------------------------------
S-25-5  ! AC-DC, 25Вт, вход 85…264V AC, 47…63Гц /120…370В DC,
        ! выход 5В/5A, рег. вых=±10%Uном, изоляция 3000В AC,
432 р.  ! в кожухе 99х97х35мм, -10…+60°С
------------------------------------------------------------
S-40-5  ! AC-DC, 40Вт, вход 85…264V AC, 47…63Гц /120…370В DC,
        ! выход 5В/8A, рег. вых=±10%Uном, изоляция 3000В AC,
604 р.  ! в кожухе 129х98х38мм, -10…+60°С
------------------------------------------------------------
S-60-5  ! AC-DC, 60Вт, вход 85…264V AC, 47…63Гц /120…370В DC,
        ! выход 5В/12A, рег. вых=±10%Uном, изоляция 3000В AC,
560 р.  ! в кожухе 159х97х38мм, -10…+60°С
------------------------------------------------------------

---

---

Кстати, вполне приемлимые варианты. Только я так и не понял - они в Москве тоже торгуют, или только в Екатеринбурге?

Цитата:

---

Сообщение от Error404

Кстати, вполне приемлимые варианты. Только я так и не понял - они в Москве тоже торгуют, или только в Екатеринбурге?

---

В Москве есть филиал: Новочеркасский бул. дом 31. метро "Марьино"
Во Владимире: ул. Электрозаводская д.2, тел. (0922)37-37-69

Цитата:

---

Сообщение от newart

А вот тот в правом нижнем углу, мне достался с КАЙ'ем, мега зверь!!
Тянет плату, 2 - 5.25, 1 - 3.5 и еще Ч/Б моник!!

---

Ещё бы не тянул - ведь питалово писишное :). Если поискать, то и -5, -12, PWGOOD можно найти :).

Не знаю уж, как он впишется в палитру моддинга, но у меня Pentagon-128 с четырьмя дисководами питается от БП "Поиска", и запас ещё аж на добрых пол-компа таких.

Цитата:

---

Сообщение от Black_Cat

Ещё бы не тянул - ведь питалово писишное

---

Тоесть в 97-м году у пц были такие бп, без вентиляторов??

Цитата:

---

Сообщение от newart

Тоесть в 97-м году у пц были такие бп, без вентиляторов??

---

Обычный БП вынутый из корпуса. В корпусе с вентилятором он работает на полную мощность, а так на полную долго не потянет - просто перегреется. Но при замене штатных радиаторов на бо'льшие - будет работать и без вентилятора на полной мощности.

Можно использовать ДС то ДС конвертор на в ходе правда в етом случае 24 в зато никаких открытых елементов источником могут быть акамулятор солнечная батарея и просто трансформатор с мостиком На картинке конвертор 5вольт до 4 ампер размер 50х50х7.5 мм Кстате работала ета плата в море запитывала небольшой комп от акумулятора который заряжался от солнечных батарей

Цитата:

---

Сообщение от Scorpion(lv)

Можно использовать ДС то ДС конвертор на в ходе правда в етом случае 24 в зато никаких открытых елементов источником могут быть акамулятор солнечная батарея и просто трансформатор с мостиком На картинке конвертор 5вольт до 4 ампер размер 50х50х7.5 мм Кстате работала ета плата в море запитывала небольшой комп от акумулятора который заряжался от солнечных батарей

---

В качестве БП использую какойто ИБП от принтера чтоли :v2_conf3: выход 12в. плюс такой вот DC-DC конвертор :cool: вход 9-30 вольт, выход 5 в до 3 ампер , эффективность 90%.
ЗЫ Скажу по секрету этот миниатюрный конвертор достал из интернета абсолютно безплатно :smile:

http://zx.pk.ru/showpost.php?p=71023&postcount=7

Выглядит так: http://daloafhouse.narod.ru/p1024sl/power.jpg
(на входе стоит трансформатор, кажется, от какой-то катушечной "Ноты" :))

А вот +12В: http://daloafhouse.narod.ru/p1024sl/12V.jpg

Блоки питания были разные ...
но на памяти сохранилось лишь 2 .
1. Блок питания от моего первого спектрума типа краснодар-48
трансформаторный , с мостовым выпрямителем , грелся как утюг , реагировал на холодильник . имел сов-техно дизайн
2. Изделия представленные по центру на фото newart
ск0рость их выхода из строя и запаленность плат яч к ним подключенных реально вызывала негатив .
3. сейчас только ат блоки питания от PC или от похожей техники ...

Цитата:

---

Сообщение от Orionsoft

Блоки питания были разные ...
но на памяти сохранилось лишь 2 .

---

Недавно приятелю воткнул БП импульсный оставшийся от моего старого пентагона128. Воткнул в Скорпион. БП имел +5в,+12в,GND.

Обычно использую АТ блоки питания с помойки с выкинутыми лишними частями (т.е. только плата) - вентиляторы и прочее идут в сад.

Каких только бп у меня не было... Сейчас для настройки и запуска плат Pentagon-1024SL я использую промышленный БП "Электроника МС 9016", а в качестве штатных - AT/ATX.

Цитата:

---

Сообщение от KingOfEvil

Каких только бп у меня не было... Сейчас для настройки и запуска плат Pentagon-1024SL я использую промышленный БП "Электроника МС 9016", а в качестве штатных - AT/ATX.

---

Кстати, у кого нибудь есть схема от вышеупомянутого МС 9016? Так, ради интереса. Ато у меня их 2 штуки, а никакой документации, кроме инструкции, нету.

У меня ПЦшный блок питания без вентилятора 5 лет работал и не грелся, благо спеку мало надо.

Цитата:

---

Сообщение от newart

Все кроме последнего шли в комплекте с скорпионами. Все БП разные, что наводит на мысль об отсутсвие даже у 1 клона стандарта на БП.

---

Мне совсем другой блок питания присылали из фирмы Скорпион.
Импульсный,небольшой такой но мощный помойму ватт на 70.Легко тянул скорп и 2 5"25 дисковёрта.И очень качественно сделан на тот период времени (1995г.)
На нём наклейка что сделан в питере.

А вообще разные использовал за всё время.сейчас конечно проще пецешные юзать.

В качестве БП для своего Scorpion ZS 256 использую импульсный БП от ПК "Поиск".

Цитата:

---

Сообщение от deathsoft

В качестве БП для своего Scorpion ZS 256 использую импульсный БП от ПК "Поиск".

---

Во времена Ленинграда-1 ( зоновского ) расширеного до 128 кб + бетадиск + 2 Тиковскийх флопа по 720 кб + 1 флоп 3.5 - использовался тогда популярный,надежный,но достаточноо дорогой по тем временам импульсник от ПОИСКА.

ДО этого была схема на транзисторах и кренках. Общая площади радиатора при этом была наверное размером с сидиром. Трансформатор был самодельный,и весил порчти 2 килограмма.... :v2_jawdr: :v2_tong2:

Потом в питере появились каакие то корпуса типа нынешних СЛИМ - от телефонной станции Эриксон - там был встроеный импульсик,по мощности равный к Поиску.

Сейчас пробовал всякие варианты от ПэЦэ - от скромныйх 145ватников от слимов до серверных БП от бигтауэров.

На текущий момент стоит 400 вт АТХ,c задушеным практически до полной остановки вентилятором ( температура при нагрузке скорп+все мои навороты ) равна комнатной.

Добыл "Байт-48". Есть ли у кого-нибудь схема блока питания для него (там 4 вывода). Буду очень признателен :)

Цитата:

---

Сообщение от Kir

там 4 вывода

---

по центру два общих, слева +5, справа +12 (или наоборот)
