Усовершенствование Ленинграда

Вид для печати

02.09.2008, 13:55
KingArthur

Вложений: 1

Усовершенствование Ленинграда

И так получил я новую, красивую плату для Ленинграда и решил собрать его и потом сразу расширить и усовершенствовать этот комп.

Дисковвод и PS2 клаву итд. подключать к нему не собираюсь. Просто хочу собрать Ленинград128к с AY и с хорошим видеовыходом и поместить это дело в этот корпус:
http://jeweldesign.de/Spektrum-Design.jpg

Так как я ТРДОС не использую, мне один добрый человек помог немного изменить оригинальную схему доработки из журнала ZX-REVU
Вот эта поправленная схема: http://jeweldesign.de/spektrum128.jpg

Одну часть "бутерброда" я добавил в схему а также убрал диоды и заменил их на освободившийся елементы (которые освободил изза неиспользования ТРДОСа)

Теперь пару вопросов

Все ли нормально на схеме или может быть чегото еще не хватает?

Какие еще я могу исправить ошибки в Ленинграде?

Каким образом я могу улучшить видеовыход чтобы он нормально показывался на ТВ и ТВ-Тюнере ? Эта схема мне в этом деле поможет?
Вложение 8912
(или я сдесь что нибудь попутал?)

За помощь говорю за ранее болашое спасибо.
01.12.2009, 09:00
lisica

Помогите. Вот нашёл вот такую доработку. Но не нашёл как её подключать.
Н4 и Н5 допустим на счётчик, а V3 и V4 - это что,: обозначение на схеме диодов, или опять же выводы счётчиков. Куда подключать выход, может дорогу какую рубать?
01.12.2009, 09:31
Black_Cat

Цитата:

Сообщение от lisica

обозначение на схеме диодов, или опять же выводы счётчиков

счётчиков

Цитата:

Сообщение от lisica

Куда подключать выход, может дорогу какую рубать?

если не знаешь зачем нужна доработка, то и незачем знать куда подключать..
01.12.2009, 10:11
IanPo

Цитата:

Сообщение от lisica

Вот нашёл вот такую доработку.

Что она дает?

Цитата:

Сообщение от lisica

Н4 и Н5 допустим на счётчик, а V3 и V4 - это что,

Hх и Vх - насколько помню, это обозначения сигналов на схеме Ленинграда.
01.12.2009, 10:21
Mad Killer/PG

нужна коректировка синхры проблема с видеовыходом,чел на работе поэтому подскажите схемку.
01.12.2009, 10:46
Mikka_A

Цитата:

Сообщение от Mad Killer/PG

нужна коректировка синхры проблема с видеовыходом,чел на работе поэтому подскажите схемку.

друзья!

выражайте мысли конкретнее.. тут же не X-Files - экстрасенсов нет....

Mad Killer/PG что значит корректировка синхры? Переделка ее под VGA стандарт или просто удлинение кадрового?

lisica Куда ты это собрался подключать?

Сложно дать совет, когда не знаешь о чем человек спрашивает....
01.12.2009, 13:11
lisica

Цитата:

Сообщение от БК-0010

счётчиков

если не знаешь зачем нужна доработка, то и незачем знать куда подключать..

Из этого архива схема. И запинайте меня смайликами, если там есть вразумительное описание оной.
Выход всё таки куда?

Cорри, спешил. теперь поправил.
01.12.2009, 13:35
IanPo

Цитата:

Сообщение от lisica

Из этого архива схема.

Первая часть архива отсутствует, поэтому не распаковывается.
01.12.2009, 13:53
Alex_NEMO

Цитата:

Сообщение от lisica

Из этого архива схема. И запинайте меня смайликами, если там есть вразумительное описание оной.
Выход всё таки куда?

1-я часть архива где?
01.12.2009, 15:41
Mikka_A

Цитата:

Сообщение от IanPo

Первая часть архива отсутствует, поэтому не распаковывается.

только парт2
хочу 1
01.12.2009, 17:34
Mad Killer/PG

Mikka_A, Говорили с Lisica по телефону,слово идёт про подключение Ленинграда 2 к ТВ-Тюнеру,имеется неустойчивое изображение и срыв синхры,вроди на форуме пролетали схемки улучшения видеовыхода Ленинграда 2.
01.12.2009, 18:01
Mdesk

Lisica привел схему отсюда http://zx.pk.ru/showpost.php?p=192211&postcount=3
Эта схема там на стр.7, а описание на стр. 4 (нумерация страниц как в pdf-файле, на бумаге это страницы 6 и 3 соответственно).
Схема, судя по описанию, укорачивает длительность синхроимпульса с 9 мкс до 6 мкс. Вместо какого сигнала в Ленинграде-2 цеплять выход этой схемы из описания, действительно, не ясно. Да и решит ли это проблему подключения к тюнеру, тоже еще вопрос.
01.12.2009, 18:03
lisica

Загрузил весь рар файл в первом моём сообщении. Извините всё в спешке.
02.12.2009, 08:27
Mikka_A

Вложений: 1

Цитата:

Сообщение от Mdesk

Lisica привел схему отсюда http://zx.pk.ru/showpost.php?p=192211&postcount=3
Эта схема там на стр.7, а описание на стр. 4 (нумерация страниц как в pdf-файле, на бумаге это страницы 6 и 3 соответственно).
Схема, судя по описанию, укорачивает длительность синхроимпульса с 9 мкс до 6 мкс. Вместо какого сигнала в Ленинграде-2 цеплять выход этой схемы из описания, действительно, не ясно. Да и решит ли это проблему подключения к тюнеру, тоже еще вопрос.

Я предполагаю, что это доложно быть так....
02.12.2009, 09:22
lisica

Чёт не то. Не подходят Н4 и Н5, где ЛН1.
02.12.2009, 09:44
Mikka_A

Цитата:

Сообщение от lisica

Чёт не то. Не подходят Н4 и Н5, где ЛН1.

так это и ечст доработка, батенока.. укорачивание импульса за счет укорачивания входящих.

хотя, может я и ошибаюсь...
02.12.2009, 13:29
lisica

Блин, задача....

Mikka_A, 2и3 по вашей схеме совпадают с V6,V7, а по расширению должно быть V3,V4.
Ну совсем не понятно. Ладно, оставлю как есть, ведь от телека то работает...
02.12.2009, 16:25
Mikka_A

Цитата:

Сообщение от lisica

Блин, задача....

Mikka_A, 2и3 по вашей схеме совпадают с V6,V7, а по расширению должно быть V3,V4.
Ну совсем не понятно. Ладно, оставлю как есть, ведь от телека то работает...

и то верно!
не мешай работать машине!

ЗЫ. Естественно доработка подразумевает хирургическое вмешательство - порезы перемычки. мое видение вопроса - отрезаются 4 ноги от ЛА4, и вместо них вставляется этьот модуль. распаяный так как есть....
02.12.2009, 16:47
lisica

Цитата:

Сообщение от Mikka_A

ЗЫ. Естественно доработка подразумевает хирургическое вмешательство - порезы перемычки. мое видение вопроса - отрезаются 4 ноги от ЛА4, и вместо них вставляется этьот модуль. распаяный так как есть....

И всё равно не пойму, ведь Н4 и Н5 туда не идут.:v2_down:
Ладно, я уже забил, а то мозги уже кипят.
02.12.2009, 21:33
Mikka_A

Цитата:

Сообщение от lisica

И всё равно не пойму, ведь Н4 и Н5 туда не идут.:v2_down:
Ладно, я уже забил, а то мозги уже кипят.

V сигналы формируют период импульса. Н сигналы - его длительность. В оригинале длительность формируется более хитровыпукано - на триггере тм2

тут более дубовый ( имхо неправильный, и менее надежный ) способ. Напрямую. На диодах. Диоды заменяют логику.... 3 диода - это 2И-НЕ - 1 элемент ла4, 2 диода - 2И-НЕ - 1 элемент ла3.
а это просадка уровней и глюки....
02.12.2009, 21:44
UncleDim

Цитата:

Сообщение от Mikka_A

V сигналы формируют период импульса.

V сигналы - это счетчик строк. Забываем про V-сигналы, и вспоминаем про V-диоды на схеме. Сразу всё становится на место, не так ли?
02.12.2009, 21:59
lisica

V-сигналы V-диоды. Ребята, ткните куда, что паять и где чё разрезать, что бы синхра не срывалась на ТВ тюнере.
02.12.2009, 22:56
UncleDim

Цитата:

Сообщение от lisica

V-сигналы V-диоды. Ребята, ткните куда

V3, V4 - это диоды, которые уже есть в схеме ленинграда.
Соответственно вопрос "куда выход подпаивать" - отпадает, так?
Резать ничего не надо, только допаять.

В формировании строчных синхроимпульсов (смотрим опять же схему) участвуют сигналы H6, H7 (полупериод 9.14 и 18.29 мкс соответственно) плюс сигнал с триггера (условно можно назвать Н8, задающий разделение (экран)/(бордюр+синхра)). Доработка подмешивает к ним H4 и H5, укорачивая синхроимпульс на полупериод сигнала H4 (2.29 мкс).
02.12.2009, 23:11
Mikka_A

Цитата:

Сообщение от UncleDim

V3, V4 - это диоды, которые уже есть в схеме ленинграда.
Соответственно вопрос "куда выход подпаивать" - отпадает, так?
Резать ничего не надо, только допаять.

В формировании строчных синхроимпульсов (смотрим опять же схему) участвуют сигналы H6, H7 (полупериод 9.14 и 18.29 мкс соответственно) плюс сигнал с триггера (условно можно назвать Н8, задающий разделение (экран)/(бордюр+синхра)). Доработка подмешивает к ним H4 и H5, укорачивая синхроимпульс на полупериод сигнала H4 (2.29 мкс).

во. не то что я.. теоретик....

спасибо за разъяснения
02.12.2009, 23:18
UncleDim

Цитата:

Сообщение от Mikka_A

во. не то что я.. теоретик....

Да я, собсна, тоже чисто теоретически. Л2 не было и нету, Л1 был лет 19 назад (но недавно в виде голой платы появился опять, планирую на сраме его собрать). А по поводу доработки - имхо 4.5мкс ближе к стандарту, чем 6, т.е. я бы эту доработку доработал бы еще раз:)
02.12.2009, 23:19
Mikka_A

Цитата:

Сообщение от UncleDim

Да я, собсна, тоже чисто теоретически. Л2 не было и нету, Л1 был лет 19 назад (но недавно в виде голой платы появился опять, планирую на сраме его собрать). А по поводу доработки - имхо 4.5мкс ближе к стандарту, чем 6, т.е. я бы эту доработку доработал бы еще раз:)

я вообще собираюсь собрать этот узел как в скорпе сделано. на тм2
имхо он правильнее......
02.12.2009, 23:54
UncleDim

Цитата:

Сообщение от Mikka_A

этот зел

Следует читать "узел"?:)

А у мну вга-пал-бэйзед-макетка е. Буду ее мучить, за каждой мелкологическойсхемой не наездишься. "я так думаю" (с:)
03.12.2009, 10:33
Mikka_A

Цитата:

Сообщение от UncleDim

Следует читать "узел"?:)

А у мну вга-пал-бэйзед-макетка е. Буду ее мучить, за каждой мелкологическойсхемой не наездишься. "я так думаю" (с:)

:D
03.12.2009, 19:06
lisica

Цитата:

Сообщение от UncleDim

V3, V4 - это диоды, которые уже есть в схеме ленинграда.
Соответственно вопрос "куда выход подпаивать" - отпадает, так?
Резать ничего не надо, только допаять.

В формировании строчных синхроимпульсов (смотрим опять же схему) участвуют сигналы H6, H7 (полупериод 9.14 и 18.29 мкс соответственно) плюс сигнал с триггера (условно можно назвать Н8, задающий разделение (экран)/(бордюр+синхра)). Доработка подмешивает к ним H4 и H5, укорачивая синхроимпульс на полупериод сигнала H4 (2.29 мкс).

:v2_yahoo: Ну, наконец то. На ТВ тюнере ничего не рвёт. Правда темнее стало и полоса на бордюре какая то. Именно на бордюре, примерно не доходя на 8 точек.:v2_conf2:
03.12.2009, 23:18
balu_dark

там помоему надо на выходной мультиплексор конденсатор повесить. на тот который переключает цвет между бордюром и экраном и выходит на выходные цепи цветов. по схеме Ленинград1 это КП13 D36 первая нога.
04.12.2009, 10:11
Mikka_A

Цитата:

Сообщение от balu_dark

там помоему надо на выходной мультиплексор конденсатор повесить. на тот который переключает цвет между бордюром и экраном и выходит на выходные цепи цветов. по схеме Ленинград1 это КП13 D36 первая нога.

добавлю, что емкость должна его быть, если мне не изменяет память пик эдак 100.... :wink:
04.12.2009, 19:03
lisica

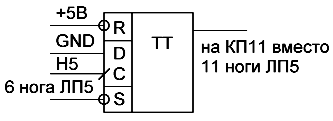

Ткните пальцем в Ленинграде2 какая микруха и что паять. Перепробовал все КП13 идёт зависанка с почернением папера.
И вообще 1я нога это вход данных цвета INK и PAPER, соответственно D31 и D32. 4 и 10 входы разрешения и переключения, но и они дают зависанку если кондёр нацепить.
06.12.2009, 02:27
balu_dark

Вложений: 1

Цитата:

Сообщение от lisica

Ткните пальцем в Ленинграде2 какая микруха и что паять. Перепробовал все КП13 идёт зависанка с почернением папера.
И вообще 1я нога это вход данных цвета INK и PAPER, соответственно D31 и D32. 4 и 10 входы разрешения и переключения, но и они дают зависанку если кондёр нацепить.

нашел на форуме схемку - на ней все даже подписано - доработка и схемка с номиналами! нога юзается другая - сам короче все увидиш. поиск по форуму - иногда рулит :)
06.12.2009, 09:19
lisica

Да есть у меня такая схемка. И доработка эта уже присутствует.
И Л2 я уже отдал.
Спасибо всем, кто помогал.
07.12.2009, 01:13
balu_dark

:) ну - раз уже отдал, хде - пузырь :) ? :D :D :D ну а если по теме - должно было помочь.
07.12.2009, 22:50
lisica

Пузырь будит, как соберёмся.
07.12.2009, 23:03
Ewgeny7

Цитата:

Сообщение от lisica

Пузырь будит, как соберёмся.

не забудьте пузырь модеру, флудеры :)
07.12.2009, 23:46
VNN_KCS

Больше всего, в этой теме, понравилось то, что KingArtur её создал, а разговор ушёл резко в сторону своих проблем. А хоть кто то ответил создателю темы? К сожалению KingArtur не указал модель Ленинграда. Если это Ленин-2, то это неплохо работающая машина. А вот если Ленин-1, то здесь проблем достаточно. Я не схемотехник, но помучаться пришлось.
08.12.2009, 10:40
Mikka_A

Цитата:

Сообщение от ewgeny7

не забудьте пузырь модеру, флудеры :)

согласен с аффтором
08.12.2009, 10:59
UncleDim

Цитата:

Сообщение от VNN_KCS

в этой теме, понравилось то, что KingArtur её создал, а разговор ушёл

Так бывает, когда теме около года, от создания до первого ответа:)
Но ленинграду1 лет больше. ИМХО не надо тему убивать:)
